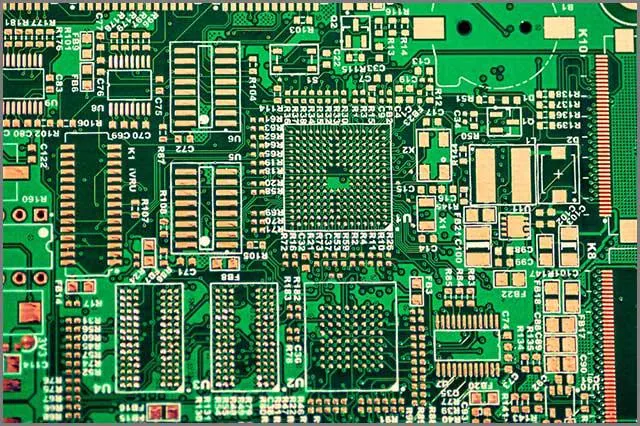

Niskonakładowe PCB: jak porównywać koszty małych serii PCBA?

Przy zamawianiu niskonakładowych PCB z montażem porównuj koszt gotowej PCBA, czyli płytki z zamontowanymi elementami, oddzielając przygotowanie produkcji od wykonania każdej sztuki. W zapytaniu ofertowym trzeba osobno ująć szablon do pasty lutowniczej, przezbrojenie linii, zakup podzespołów oraz przygotowanie i wykonanie testów. Większa partia zmniejsza udział kosztów wspólnych przypadający na płytkę, ale może też pozostawić zapas części i gotowych zespołów, których projekt już nie wykorzysta.

W skrócie

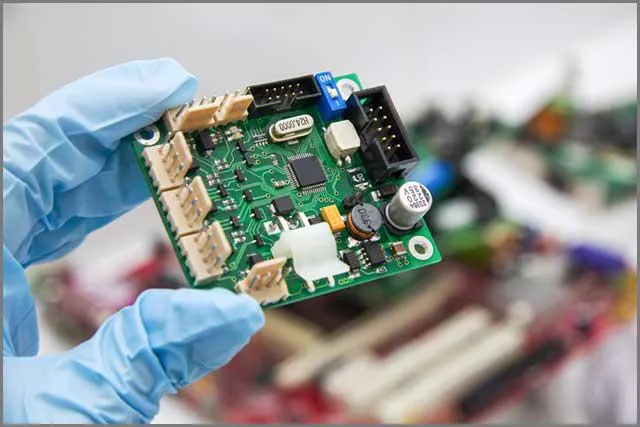

• PCB oznacza samą płytkę drukowaną, a PCBA — płytkę po montażu; porównuj oferty obejmujące ten sam zakres.
• Szablon i opracowanie testu mogą służyć kolejnym partiom, lecz przezbrojenie i sprawdzenie ustawień mogą wymagać ponownego rozliczenia.
• W zakupach uwzględnij postać dostawy elementów, zapas technologiczny i zasady rozliczania pozostałości.
• Porównuj koszt odebranych, sprawnych zespołów przy jednakowych kryteriach odbioru.

Spis treści

• Co obejmuje mała seria PCBA?
• Jak rozdzielić składniki kosztu?
• Szablon i przezbrojenie linii
• Zakupy i niewykorzystane podzespoły
• Przygotowanie testu i odbiór płytek
• Porównanie różnych liczebności partii
• Lista kontrolna zapytania ofertowego
• Typowe błędy
• Pytania przed zamówieniem

Co obejmuje mała seria PCBA?

Nie ma jednej granicy liczebności, która rozstrzyga, czy zamówienie jest małą serią. Znaczenie mają konstrukcja zespołu, liczba różnych elementów, organizacja produkcji i cel zamówienia. Partia do sprawdzenia projektu wymaga innych ustaleń niż powtarzalna dostawa gotowych modułów. Sama mała liczba sztuk nie gwarantuje ani staranniejszego montażu, ani wykrycia błędów projektowych.

Najpierw określ przedmiot zakupu: nieobsadzone płytki, montaż z części powierzonych czy dostawę z zakupem podzespołów, programowaniem i testem. W ostatnim wariancie potrzebna jest odpowiedzialność za zgodność materiałów z dokumentacją. Porównanie samego lutowania z kompletną, sprawdzoną PCBA prowadzi do błędnych wniosków nawet przy identycznej liczbie sztuk.

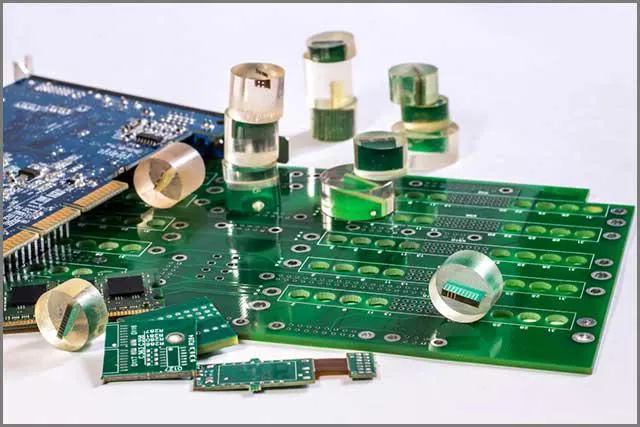

Rodzaj podłoża pozostaje osobną decyzją. Przy płytkach elastycznych oraz płytkach sztywno-elastycznych sposób podparcia i manipulowania zespołem wymaga uzgodnienia. Nie należy przenosić ustaleń dla płytki sztywnej na inną konstrukcję bez oceny dokumentacji.

Jak rozdzielić składniki kosztu?

Poproś o podział na przygotowanie projektu, uruchomienie konkretnej partii, materiały oraz czynności wykonywane na każdym zespole. Taki układ pokazuje, co może zostać wykorzystane ponownie, a co powraca przy następnym zamówieniu. Koszt jednorazowy nie oznacza automatycznie bezterminowego prawa do korzystania z narzędzia: trzeba ustalić jego własność, przechowywanie i warunki ponownego użycia.

Nie sumuj mechanicznie pozycji z różnych ofert. Jeden wykonawca może włączyć szablon w przygotowanie produkcji, inny wykazać go osobno. Dopiero przypisanie wszystkich czynności do wspólnych kategorii ujawnia brakujący zakres i zapobiega podwójnemu naliczeniu tej samej pracy.

Szablon i przezbrojenie linii: co można wykorzystać ponownie?

Szablon zależy od projektu i procesu

Szablon, zwykle stalowy, służy do nanoszenia pasty lutowniczej przez otwory zwane aperturami. Ich geometria i grubość szablonu wpływają na ilość pasty na polach. Dobór należy uzgodnić z montażownią na podstawie obudów, układu pól i wymagań procesu; nie wystarczy zamówić szablonu według samego obrysu płytki.

Ponowne użycie wymaga zgodności wersji dokumentacji. Zmiana pól, rozmieszczenia elementów lub panelizacji może oznaczać potrzebę nowego narzędzia. Przy montażu po obu stronach trzeba ustalić sposób nanoszenia pasty dla każdej strony. Nie zakładaj z góry, że rozliczenie szablonu obejmuje cały przewidziany proces.

Zachowany program nie usuwa potrzeby ustawienia linii

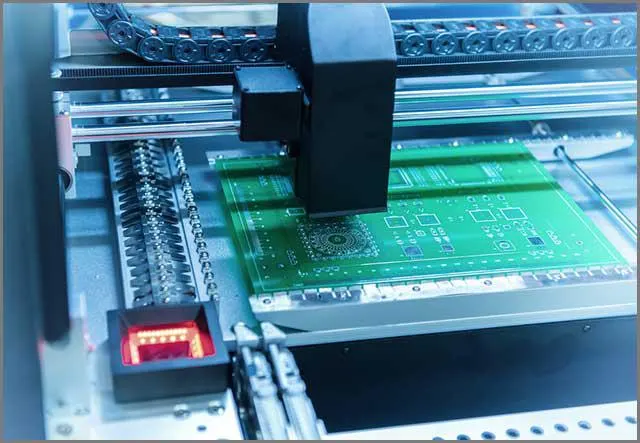

Program automatu opisuje między innymi pozycje i orientację elementów. Przy kolejnym zleceniu nadal trzeba przygotować materiały, podajniki i podparcie płytki, a także sprawdzić poprawność ustawień. Zmieniona postać dostawy podzespołu może wymagać dodatkowego przygotowania nawet wtedy, gdy jego numer katalogowy pozostał taki sam.

Montaż mieszany dodaje operacje związane z elementami przewlekanymi. Nie warto zastępować złącza THT elementem powierzchniowym wyłącznie po to, by usunąć etap lutowania: najpierw należy sprawdzić wymagania mechaniczne i elektryczne. Różne sposoby wykonania tej części procesu opisuje artykuł o montażu THT.

Zakupy i niewykorzystane podzespoły

Liczba elementów na gotowych płytkach nie musi odpowiadać liczbie zakupionych części. Oprócz obsady trzeba uwzględnić uzgodniony zapas technologiczny oraz postać opakowania dostępną u wybranego dostawcy. Nie przyjmuj uniwersalnego procentu zapasu: wymagania zależą od elementu, sposobu podawania i procesu montażu.

Podstawą jest zestawienie komponentów BOM z numerami katalogowymi producentów, ilościami, oznaczeniami pozycji i zatwierdzonymi zamiennikami. Sam opis „rezystor o danej wartości” bywa niewystarczający. Znaczenie mogą mieć tolerancja, moc, napięcie pracy, obudowa i właściwości temperaturowe. Zamiennik należy sprawdzić w kartach katalogowych i zatwierdzić przed zakupem.

Do kontroli ilości można użyć zależności q = p × ⌈(n × b + z) / p⌉, gdzie n to liczba montowanych zespołów, b — obsada danego elementu na zespół, z — uzgodniony zapas technologiczny, a p — liczba elementów w kupowanym opakowaniu. Nawias oznacza zaokrąglenie w górę do liczby całkowitej. Wzór zakłada zakup wyłącznie pełnych opakowań i brak dodatkowego minimum zamówienia; nie opisuje wszystkich zasad sprzedaży podzespołów.

Przed zamówieniem ustal, kto jest właścicielem pozostałych elementów, gdzie będą przechowywane i jak zostaną rozliczone przy następnej partii. Zapas nie jest automatycznie oszczędnością: po zmianie projektu może przestać być przydatny. Przy częściach powierzonych uzgodnij również kontrolę przyjęcia, identyfikację materiału i postępowanie z brakami.

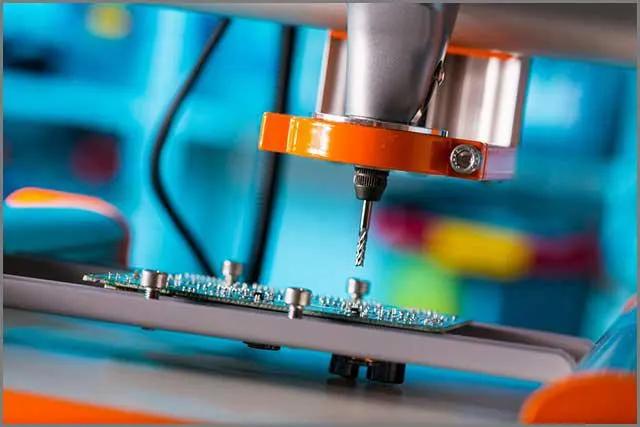

Przygotowanie testu i odbiór płytek

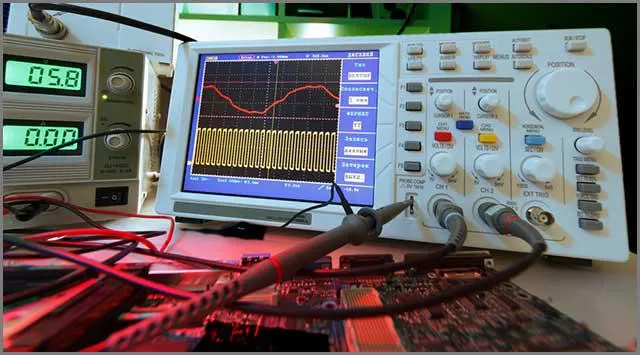

Rozdziel opracowanie testu od jego wykonania na każdej sztuce. Przygotowanie obejmuje wybór sprawdzanych funkcji, wymagane przyrządy, sposób podłączenia i kryteria oceny. Wykonanie obejmuje obsługę zespołu, pomiary, ewentualne programowanie oraz zapis wyniku. Prosta procedura może wymagać małego nakładu przygotowawczego, lecz angażować operatora przy każdej płytce.

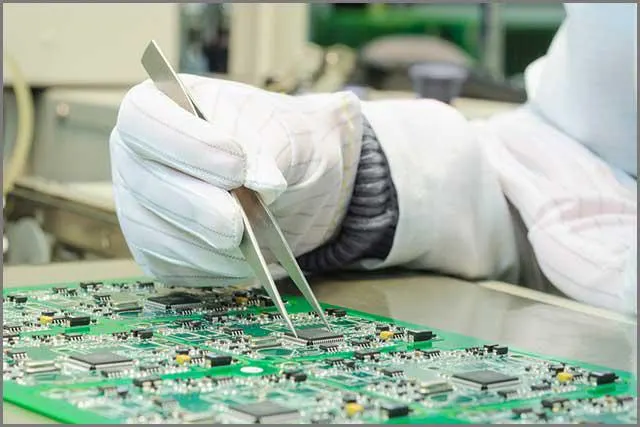

Inspekcja optyczna, w tym AOI, pomaga wykrywać widoczne niezgodności montażu, ale nie potwierdza wszystkich funkcji urządzenia. Kontrola rentgenowska może służyć ocenie połączeń zasłoniętych przez obudowę; również nie zastępuje testu funkcjonalnego. Dobór metod powinien wynikać z możliwych wad i ich skutków, a nie z samej nazwy obudowy.

Dla konkretnego zespołu wskaż, jakie zasilanie i obciążenie zastosować, które sygnały sprawdzić oraz jakie wyniki oznaczają przyjęcie lub odrzucenie. Granice pomiarów powinny wynikać z wymagań produktu i kart katalogowych, z uwzględnieniem tolerancji układu i niepewności stanowiska. Samo zaświecenie kontrolki nie jest dowodem poprawności całego urządzenia.

Dostępne punkty pomiarowe i jednoznaczne złącze programowania mogą uprościć obsługę. Uzgodnij też wersję oprogramowania, identyfikację zespołu, zakres protokołu i postępowanie po naprawie. Jeśli oferta obejmuje kontrolę wybranych sztuk, nie porównuj jej bez korekty zakresu z ofertą obejmującą test każdego zespołu.

Jak porównać różne liczebności partii bez pozornej dokładności?

Poniższy model służy do uporządkowania ofert, a nie do wyznaczenia cennika. Przyjmij K(n) = S + r × U + M(n) + n × (A + T). S oznacza przygotowanie przypisane do rozpatrywanego zamówienia, U — koszt uruchomienia partii, r — liczbę uruchomień, M(n) — łączny koszt materiałów z uwzględnieniem zasad zakupu, A — koszt montażu zespołu, a T — koszt jego kontroli i testu.

Każdy składnik należy uwzględnić tylko raz. Jeżeli obsługa zakupów jest osobną pozycją, dopisz ją do modelu; jeśli zawiera się w M(n), nie dodawaj jej ponownie. Model zakłada niezmienny zakres operacji i stałe A oraz T w analizowanym przedziale. Gdy dostawca proponuje inną organizację procesu, trzeba przeliczyć cały wariant.

Przykład założony: porównujemy partie po 20, 50 i 100 zespołów. Zakładamy identyczną dokumentację, ten sam zakres testów, jedno uruchomienie każdej rozpatrywanej partii i odbiór wszystkich zmontowanych sztuk. Wspólny koszt przygotowania i uruchomienia oznaczamy F = S + U, bez przypisywania mu kwoty. Tabela dotyczy wyłącznie udziału F, a nie całego kosztu PCBA.

Rachunek można odtworzyć: (F / 50) / (F / 20) = 20 / 50 = 40%, przy dodatnim F. Analogicznie 20 / 100 = 20%. Spada udział kosztu wspólnego przypadający na sztukę; nie wynika z tego taki sam spadek całkowitego kosztu jednostkowego, bo pozostają materiały, montaż i testy.

Podział zamówienia na oddzielne partie może zmienić wynik. W założonym porównaniu jedno uruchomienie 100 sztuk obciąża zlecenie składnikiem U, a dwa oddzielne uruchomienia po 50 sztuk — składnikiem 2 × U, jeśli przezbrojenie jest każdorazowo rozliczane tak samo. Przy pozostałych składnikach niezmienionych różnica wynosi U. Etapowanie może mimo to być uzasadnione, jeżeli pozwala zatwierdzić projekt przed montażem reszty.

Ostatecznie licz k = K / n_OK, gdzie n_OK to liczba odebranych zespołów spełniających uzgodnione wymagania. W zestawieniu ofert ustal, czy wykonawca zobowiązuje się dostarczyć zamówioną liczbę sprawnych sztuk oraz jak rozlicza naprawy i uzupełnienia. Bez tego niższy iloraz kosztu i liczby rozpoczętych sztuk może być mylący.

Lista kontrolna zapytania ofertowego

Wyślij wszystkim wykonawcom ten sam pakiet i poproś o zaznaczenie wyłączeń. Zestawienie wariantów ma sens dopiero wtedy, gdy wiadomo, co obejmuje każda odpowiedź.

1. Wersja projektu: zgodne oznaczenia rewizji w BOM, rysunkach, plikach Gerber, danych wierceń i pliku pozycji elementów.
2. Wariant obsady: pozycje montowane i pomijane, strona montażu, orientacja elementów oraz zatwierdzone zamienniki.
3. Zakres dostawy: odpowiedzialność za płytki, podzespoły, programowanie, testy, oznakowanie i pakowanie.
4. Ilości: liczba wymaganych sprawnych zespołów w każdym wariancie oraz ewentualny podział na osobne uruchomienia.
5. Narzędzia: szablony, podparcia i przyrządy testowe; ich własność, przechowywanie oraz warunki ponownego użycia.
6. Materiały: zapas technologiczny, opakowania zakupowe, zasady zatwierdzania zamian i rozliczenia pozostałości.
7. Odbiór: procedura testowa, kryteria zgodności, zakres zapisów i odpowiedzialność za usuwanie niezgodności.
8. Podział kosztów: przygotowanie, uruchomienie partii, materiały, montaż i testy, z oznaczeniem pozycji już ujętych w innych składnikach.

W zapytaniu do OurPCB dotyczącym montażu PCB i wsparcia w zakupie podzespołów warto zastosować ten sam podział. Konkretny zakres prac należy potwierdzić dla dostarczonej dokumentacji.

Typowe błędy przy zamawianiu małych serii

• Porównywanie samej pozycji „montaż”. Pominięte zakupy, programowanie lub test mogą później zmienić koszt całego zlecenia.
• Zmiana BOM po zatwierdzeniu przygotowania. Inna obudowa może wymagać zmian pól, szablonu, programu automatu i procedury kontroli.
• Traktowanie kolejnego zlecenia jako bezkosztowego uruchomienia. Zachowane narzędzie nie oznacza gotowej, ustawionej linii.
• Zamawianie większej partii wyłącznie dla mniejszego udziału przygotowania. Oszczędność na sztuce trzeba zestawić z potrzebnym zapasem i ryzykiem zmiany konstrukcji.
• Brak kryteriów testu. Ogólne polecenie „sprawdzić działanie” nie określa ani pokrycia testowego, ani warunków odbioru.

Pytania przed zamówieniem małej serii PCBA

Czy przy kolejnym zamówieniu trzeba ponownie zapłacić za szablon?

Nie da się tego rozstrzygnąć samą informacją, że projekt był już montowany. Trzeba potwierdzić zgodność wersji pól i panelu, stan narzędzia oraz warunki jego przechowywania i użycia. Nawet gdy szablon nadaje się do ponownego zastosowania, przygotowanie partii może pozostać osobną pozycją.

Czy mogę dostarczyć własne elementy?

To kwestia uzgodnionego zakresu usługi. Przed wysyłką przekaż listę części, ilości i postać opakowań. Ustal wymagany zapas, identyfikację materiału, odpowiedzialność za jego zgodność oraz sposób postępowania z brakami. Samo dostarczenie liczby wynikającej z obsady nie gwarantuje gotowości do montażu.

Czy można zrezygnować z testu funkcjonalnego, jeśli jest AOI?

AOI i test funkcjonalny sprawdzają inne cechy. Decyzja o zakresie kontroli powinna wynikać z analizy możliwych wad i skutków ich przeoczenia. Jeśli rezygnujesz z testu funkcjonalnego, trzeba jasno wskazać, które wymagania produktu nie zostaną potwierdzone podczas odbioru.

Czy lepiej zamówić od razu więcej, czy najpierw partię próbną?

Przy niezatwierdzonym projekcie partia próbna pozwala sprawdzić założenia przed zakupem i montażem reszty. Przy ustabilizowanej dokumentacji i pewnym zapotrzebowaniu wspólne uruchomienie może ograniczyć powtarzane przygotowania. Porównaj pełny zakres obu wariantów oraz możliwość wykorzystania materiałów po ewentualnej zmianie projektu.
