Maszyny SMT: jak dobrać automat i zweryfikować program montażu?

Maszyny SMT do układania elementów dobiera się do obudów, wymaganej dokładności i organizacji produkcji, uwzględniając czas przezbrojenia. Automat musi poprawnie pobrać, rozpoznać i odłożyć każdy przewidziany element, a jego program musi jednoznacznie określać pozycję, orientację oraz stronę montażu. Przed uruchomieniem partii należy sprawdzić zgodność danych, obsadę podajników i pierwszą płytkę; sama prędkość katalogowa nie rozstrzyga o przydatności urządzenia.

Co wybieramy: automat do układania elementów

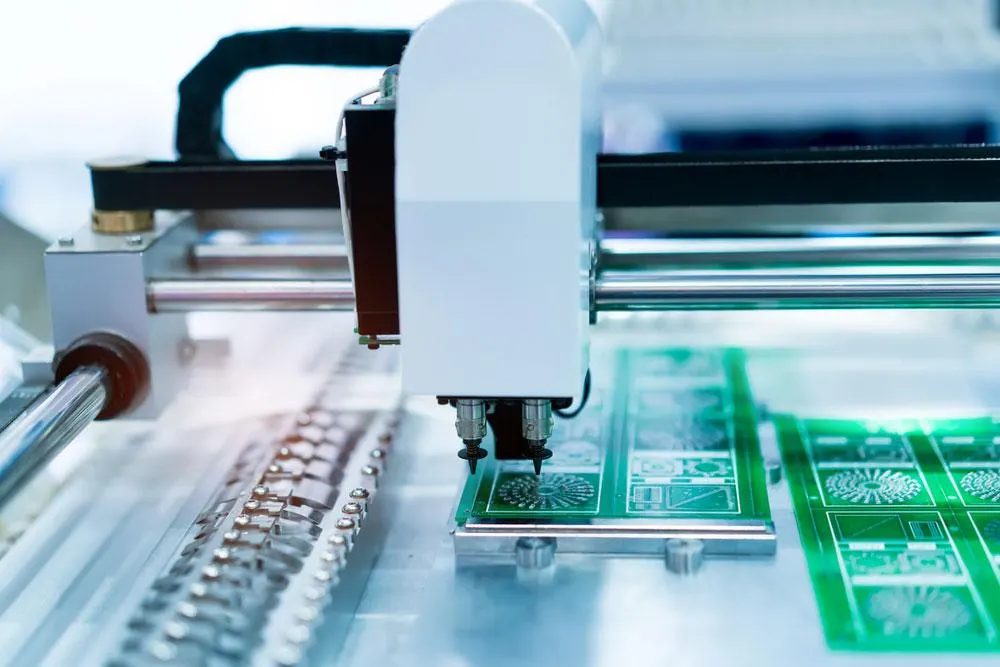

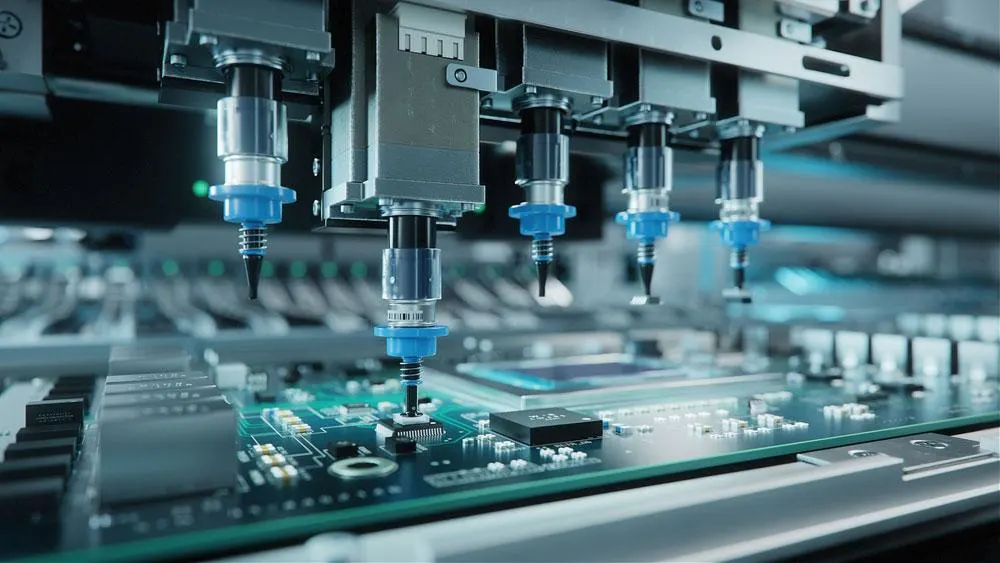

W tym artykule maszyna SMT oznacza automat montażowy: urządzenie pobierające elementy SMD z opakowań, sprawdzające ich położenie kamerą i układające je na płytce z naniesioną pastą lutowniczą. Drukarka pasty, piec i urządzenia kontrolne mają osobne zadania. Ich współpracę opisuje artykuł o linii SMT.

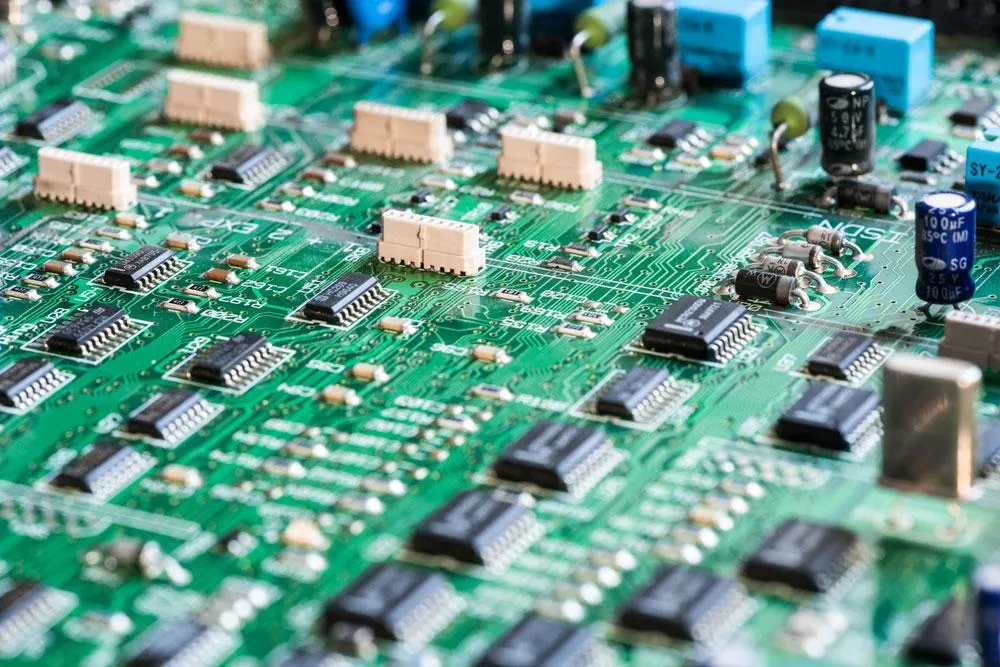

Wybór warto zacząć od zestawu reprezentatywnych projektów PCBA, czyli płytek z zamontowanymi elementami. Należy uwzględnić projekt z najmniejszymi obudowami, największą liczbą różnych części oraz elementami trudnymi do pobrania. Zestawienie komponentów, rysunki obudów i dane panelu są lepszym punktem wyjścia niż ogólna deklaracja, że urządzenie obsługuje „małe elementy”.

Zakres elementów: sprawdź cały tor pobierania

Minimalny i maksymalny wymiar obudowy nie wystarczą. Zgodność trzeba potwierdzić dla konkretnej konfiguracji głowicy, dyszy, kamery i podajnika. Opcjonalne wyposażenie może zmieniać zarówno zakres obsługiwanych elementów, jak i wydajność. Oznaczenie obudowy uzupełnij wymiarami z karty katalogowej, ponieważ skrócone kody wymiarowe bywają podawane w różnych systemach.

Liczba miejsc na podajniki nie jest równoznaczna z liczbą różnych komponentów, które da się załadować jednocześnie. Szeroka taśma może zajmować więcej miejsca, a podajnik tacowy wymagać wydzielonej przestrzeni. Sprawdź rzeczywisty plan obsady dla wybranego zestawienia materiałowego. Uwzględnij też części występujące w kilku dopuszczonych opakowaniach.

Podparcie płytki wpływa na jej ugięcie podczas odkładania. Dla panelu ważne są również mostki, marginesy technologiczne i rozmieszczenie znaków bazowych. Te zależności omawia tekst o panelizacji PCB.

Dokładność, powtarzalność i rozdzielczość to różne parametry

Dokładność opisuje zgodność rzeczywistego położenia elementu z położeniem zadanym. Powtarzalność dotyczy rozrzutu wyników przy powtarzaniu operacji w określonych warunkach. Maszyna może odkładać elementy bardzo powtarzalnie, lecz stale obok środka pól wskutek błędnego przesunięcia w bibliotece. Rozdzielczość osi lub obrazu kamery sama w sobie nie jest dokładnością montażu.

Porównuj deklaracje producentów dopiero po sprawdzeniu warunków pomiaru: rodzaju elementu, użytej głowicy, prędkości, obszaru roboczego i sposobu statystycznego opisu wyniku. Nie traktuj rozrzutu statystycznego jak gwarantowanej granicy każdego odłożenia. Wymaganą dokładność ustala się względem geometrii pól, tolerancji części i kryteriów odbioru montażu.

Znaczenie ma także błąd kąta. Dla niewielkiego obrotu przesunięcie punktu oddalonego od środka obudowy można oszacować zależnością e ≈ r × θ, gdzie r jest odległością od środka, a θ kątem w radianach. Im dalej leży wyprowadzenie, tym większy wpływ tego samego błędu obrotu. Poprawne położenie środka dużego układu nie gwarantuje więc poprawnego położenia jego skrajnych wyprowadzeń.

Uproszczony budżet błędu — przykład założony

Przyjmijmy wyłącznie do obliczenia pole o szerokości 0,30 mm i wyprowadzenie o szerokości 0,20 mm. Rozpatrujemy przesunięcie poprzeczne, bez obrotu, i wymagamy pełnego zmieszczenia szerokości wyprowadzenia w szerokości pola. Margines na każdą stronę wynosi m = (0,30 − 0,20) / 2 = 0,05 mm. To model geometryczny, a nie kryterium odbioru spoiny ani zalecenie projektowania pól.

Załóżmy następnie graniczne składowe błędu: 0,02 mm dla układania, 0,01 mm dla lokalizacji pola względem znaków bazowych oraz 0,01 mm dla położenia wyprowadzenia względem rozpoznawanego środka obudowy. Przy niekorzystnym złożeniu ich kierunków suma wynosi E = 0,02 + 0,01 + 0,01 = 0,04 mm. Z przyjętego marginesu pozostaje 0,05 − 0,04 = 0,01 mm.

Wszystkie wartości są założone, nie pochodzą z pomiaru urządzenia. W rzeczywistym obliczeniu trzeba uwzględnić tolerancje wymiarów pola i wyprowadzenia, obrót oraz pozostałe istotne odchyłki. Jeżeli dane katalogowe opisują odchylenia statystyczne, nie wolno bez dodatkowych założeń wstawiać ich do sumy granicznych błędów. Ten rachunek pokazuje przede wszystkim, dlaczego dokładność samej maszyny nie wystarcza do oceny całego procesu.

Prędkość układania a czas wykonania partii

Wydajność katalogowa dotyczy warunków określonych przez producenta. Rzeczywisty program obejmuje przemieszczanie głowicy, zmianę dysz, rozpoznawanie różnych obudów, wymianę płytki i ewentualne ponowienia pobrań. Porównanie urządzeń powinno dotyczyć tego samego projektu, obsady podajników i zakresu kontroli.

Przy częstych zmianach wyrobu kluczowy jest czas przezbrojenia. Do porównania przyjmij jednolitą definicję: od zakończenia ostatniej poprawnej płytki poprzedniej partii do zatwierdzenia pierwszej poprawnej płytki nowej partii. Obejmuje to zmianę programu, materiałów, podparcia i kontrolę uruchomienia. Czynności przygotowane wcześniej poza linią zmniejszają jej postój, ale nadal wymagają pracy.

Kiedy krótszy cykl równoważy dłuższe przezbrojenie?

Przykład założony: porównujemy warianty A i B dla tej samej płytki. Przyjmujemy odpowiednio 30 i 50 minut przezbrojenia oraz 60 i 40 sekund cyklu. Czasy przezbrojenia zawierają już wykonanie i zatwierdzenie pierwszej płytki. N oznacza liczbę pozostałych płytek. Pomijamy awarie, braki i przerwy na materiał; pozostałe urządzenia linii nie ograniczają tempa.

W tym modelu T = t przezbrojenia + N × t cyklu, po sprowadzeniu czasów do wspólnej jednostki:

• Dla N = 20 wariant A wymaga 30 + 20 × 60 / 60 = 50 min, a B: 50 + 20 × 40 / 60 ≈ 63,3 min.
• Dla N = 100 wariant A wymaga 30 + 100 × 60 / 60 = 130 min, a B: 50 + 100 × 40 / 60 ≈ 116,7 min.
• Równy czas otrzymujemy dla N = (50 − 30) × 60 / (60 − 40) = 60 pozostałych płytek.

Dzielnik lub mnożnik 60 przelicza sekundy i minuty. Wynik nie opisuje konkretnej maszyny ani terminu realizacji zamówienia. Pokazuje, że przy małej partii krótsze przezbrojenie może znaczyć więcej niż szybszy cykl. Dla własnego projektu podstaw czasy ustalone w tych samych warunkach; szacunek z programu oznacz jako szacunek, dopóki nie zostanie potwierdzony podczas uruchomienia.

Programowanie: od danych projektowych do biblioteki elementów

Podstawą jest spójny zestaw danych tej samej rewizji: BOM, plik współrzędnych, rysunek montażowy, dokumentacja panelu i karty części. Plik współrzędnych, często w formacie CSV, powinien zawierać oznaczenie elementu, pozycję, kąt i stronę montażu. Same pliki Gerber nie zastępują zestawienia materiałowego ani jednoznacznej informacji o orientacji komponentów. Zasady przygotowania listy części opisuje artykuł o zestawieniu komponentów BOM.

1. Uzgodnij obsadę. Porównaj oznaczenia elementów w BOM i pliku współrzędnych. Wyklucz pozycje nieobsadzane oraz części montowane inną metodą. Wyjaśnij duplikaty i brakujące oznaczenia.
2. Sprawdź układ współrzędnych. Potwierdź jednostki, początek układu, kierunki osi, kierunek dodatniego obrotu i sposób przedstawienia dolnej strony płytki. Nie stosuj odbicia lustrzanego na podstawie samego wyglądu podglądu.
3. Zdefiniuj panel. Zweryfikuj rozmieszczenie i orientację poszczególnych płytek oraz znaki bazowe. Upewnij się, że przesunięcia panelu nie zostały już uwzględnione w importowanych danych.
4. Przypisz model elementu. Powiąż numer części z obudową, wysokością, metodą rozpoznawania, punktem pobrania i dyszą. Środek symbolu montażowego w projekcie nie zawsze odpowiada właściwemu punktowi chwytu.
5. Przypisz materiał do podajnika. Sprawdź opakowanie, kierunek podawania i orientację części w kieszeni lub tacce. Zgodny kształt obudowy nie potwierdza wartości ani numeru części.
6. Ustal kolejność układania. Uwzględnij dostęp głowicy, sąsiedztwo wysokich elementów, podparcie i ograniczenia docisku. Optymalizację czasu wykonuj po sprawdzeniu poprawności danych.

Nazwy poleceń i format programu wynikowego zależą od producenta oraz wersji oprogramowania. Zachowaj powiązanie zatwierdzonego programu z rewizją płytki, BOM, biblioteką i listą podajników. Zmiana wspólnego modelu obudowy może wpłynąć również na inne programy korzystające z tej biblioteki.

Weryfikacja programu i pierwszej płytki

Kontrola zaczyna się przed układaniem. Poprawny podgląd potwierdza jedynie interpretację danych przez oprogramowanie; nie dowodzi właściwego materiału w podajniku ani stabilności chwytu. Przed zwolnieniem partii przejdź poniższą listę.

• Dane: zgodna rewizja dokumentacji, komplet oznaczeń i prawidłowa lista pozycji nieobsadzanych.
• Bazowanie: właściwa strona panelu, rozpoznane znaki bazowe i pozycje elementów zgodne z rysunkiem, także przy krawędziach.
• Materiał: numery części na opakowaniach zgodne z przypisaniem podajników; zamienniki dopuszczone w dokumentacji.
• Pobieranie: właściwa dysza, stabilny chwyt i obraz odpowiadający modelowi elementu. Powtarzające się odrzuty wymagają ustalenia przyczyny.
• Przed lutowaniem: obecność, orientacja i położenie elementów, ze szczególnym uwzględnieniem polaryzacji, złączy i skrajnych wyprowadzeń układów.
• Po lutowaniu: ocena montażu według przyjętych kryteriów, odpowiednia kontrola połączeń ukrytych i wymagane sprawdzenie elektryczne.
• Zatwierdzenie: zapis wyniku kontroli oraz wersji programu, materiałów i ustawień. Niezgodności należy wyjaśnić przed kontynuowaniem partii.

Zakres automatycznej kontroli optycznej AOI zależy od widoczności cech i przygotowania programu inspekcji. Kamera nie potwierdzi wszystkich połączeń schowanych pod obudową ani wartości każdego nieoznaczonego elementu. Kontrola materiału, inspekcja rentgenowska tam, gdzie jest potrzebna, oraz badania elektryczne uzupełniają się.

Przykład założony: dioda obrócona mimo poprawnych współrzędnych

Załóżmy, że w podglądzie programu dioda ma poprawną pozycję, lecz jej katoda jest obrócona o 90° względem rysunku montażowego. To scenariusz szkoleniowy, nie opis wykonanej próby. Najpierw porównaj oznaczenie katody w karcie elementu z rysunkiem płytki. Następnie sprawdź orientację bazową biblioteki, kąt z eksportu i ułożenie części w taśmie.

Jeżeli rozbieżność dotyczy wszystkich pozycji korzystających z tej samej definicji, szukaj przyczyny we wspólnym modelu lub regule przeliczania obrotu. Jeśli dotyczy pojedynczej pozycji, sprawdź jej dane i przypisanie. Po korekcie przejrzyj wszystkie pozycje objęte zmianą i ponów odpowiednią część kontroli pierwszej płytki. Sama korekta kąta bez ustalenia przyczyny może zamaskować błąd biblioteki.

Typowe błędy przy doborze i uruchomieniu

• Wybór wyłącznie według prędkości. Pomija przezbrojenie, nietypowe obudowy i ograniczenia podawania.
• Uznanie zgodnego obrysu za zgodny komponent. Kamera może zaakceptować część o niewłaściwej wartości elektrycznej.
• Kopiowanie programu między rewizjami bez porównania. Zmianie mogą ulec pozycje, obsada, polaryzacja lub panel.
• Ręczne przesuwanie wszystkich pozycji zamiast poprawienia bazowania. Usuwa objaw, pozostawiając błędny układ odniesienia.
• Rozszerzanie tolerancji rozpoznawania, aby zniknęły odrzuty. Najpierw sprawdź podajnik, dyszę, oświetlenie i model obudowy.
• Liczenie na samoczynne wycentrowanie podczas lutowania. Nie zastępuje poprawnego ułożenia ani nie naprawia błędnej obsady.

FAQ — pytania o maszyny SMT

Czy jeden automat obsłuży wszystkie elementy z projektu?

Tylko jeśli każdy element mieści się w zakresie konkretnego wyposażenia. Sprawdź wymiary, wysokość, masę, miejsce chwytu i opakowanie. Jeżeli część wymaga innej operacji, uwzględnij ją w dokumentacji i ocenie wydajności całego montażu.

Czy wystarczą BOM i pliki Gerber?

Do jednoznacznego przygotowania programu potrzebne są również dane położenia i orientacji elementów oraz dokumentacja montażowa. Można je odtworzyć, ale wymaga to dodatkowej weryfikacji. Najlepiej dostarczyć spójny eksport współrzędnych z tej samej rewizji projektu.

Jakiej dokładności wymaga montaż QFN lub BGA?

Nie istnieje jedna wartość właściwa dla całej rodziny obudów. Wymaganie wynika z konkretnej geometrii przyłączy i pól, tolerancji części, bazowania oraz kryteriów odbioru. Deklarację urządzenia trzeba odnieść do tych danych i do użytej konfiguracji głowicy oraz kamery.

Czy trzeba ponownie sprawdzać program po zmianie zamiennika?

Tak, w zakresie objętym zmianą. Sprawdź obudowę, wysokość, oznaczenia, polaryzację i orientację w opakowaniu. Zgodność elektryczna nie gwarantuje identycznego zachowania przy pobieraniu i rozpoznawaniu; zmiana może też wymagać aktualizacji kontroli optycznej.
