Aby usunąć korozję z elektroniki, trzeba odłączyć zasilanie, rozpoznać źródło zanieczyszczeń, dobrać zgodne materiałowo czyszczenie i ocenić ubytki metalu. Mycie usuwa osady, ale nie odbudowuje ścieżek, metalizacji otworów ani powłok styków. Zmontowaną płytkę, czyli PCBA, można dopuścić do ponownego użycia dopiero po sprawdzeniu czystości, wysuszeniu i testach dobranych do uszkodzonego obwodu.

Korozja a kurz: najpierw rozpoznaj problem

Korozja oznacza niszczenie metalu wskutek reakcji ze środowiskiem. Rdza dotyczy żelaza i jego stopów; na płytce występują również produkty korozji miedzi, cyny czy materiałów stykowych. Zielony nalot może wskazywać na związki miedzi, lecz sam kolor nie rozstrzyga o składzie osadu ani głębokości uszkodzenia. Biały ślad może pochodzić z wyschniętej cieczy, topnika lub wycieku z ogniwa.

Suchy, luźny pył bez śladów zalania i uszkodzeń zwykle wymaga odkurzenia narzędziami przeznaczonymi do elektroniki oraz ochrony przed wyładowaniami elektrostatycznymi (ESD). Tłusty kurz, pył metaliczny i osady po cieczy wymagają innej oceny. Przedmuch nie usuwa rozpuszczonych soli, a może przenieść przewodzące drobiny pod elementy. Odporność na kurz nie oznacza odporności na kondensację wilgoci.

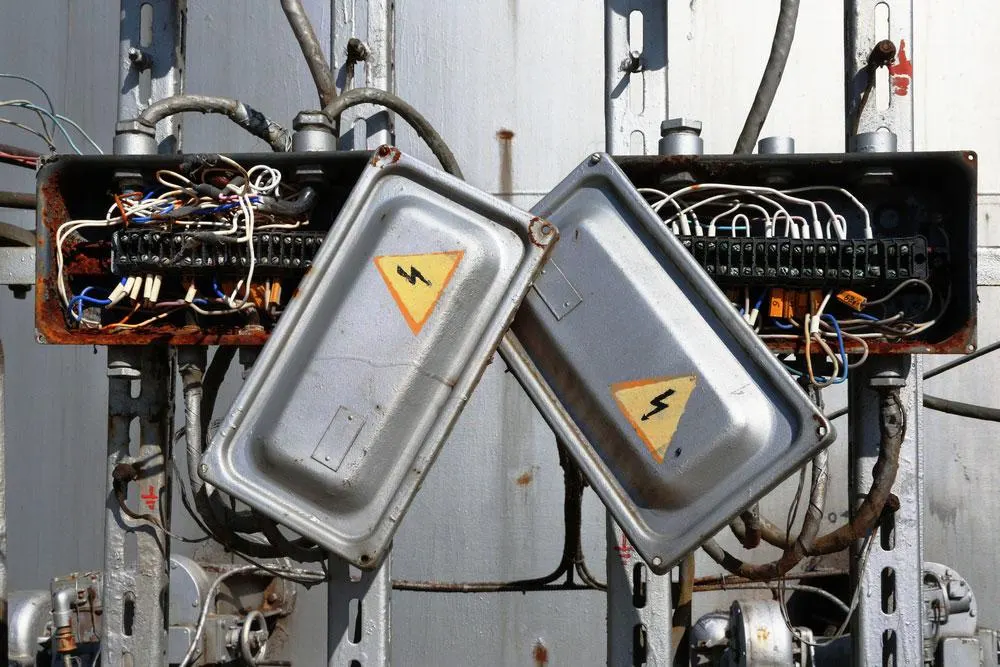

Metalowe elementy instalacji elektrycznej

Ilustracje zachowane z pierwotnego wpisu mają charakter poglądowy; nie dokumentują opisanej naprawy ani wyników badań.

Rodzaj uszkodzenia wyznacza sposób postępowania

Korozja atmosferyczna rozwija się przy oddziaływaniu wilgoci i składników otoczenia. Korozja galwaniczna wymaga kontaktu elektrycznego różnych metali oraz elektrolitu. W złączach drgania i mikroruchy mogą ścierać powłokę, odsłaniać podłoże i gromadzić produkty utleniania. Migracja elektrochemiczna to odrębny mechanizm: przy wilgoci, zanieczyszczeniach i różnicy potencjałów mogą powstawać przewodzące narośla między przewodnikami.

Objaw lub historiaCzyszczenie i dalsza decyzjaWarunek odbioru lub granica naprawy
Suchy, luźny kurzUsunięcie pyłu narzędziami ESD; oględziny dostępnych powierzchni.Brak nalotów, przewodzących drobin i śladów zawilgocenia. Inne objawy wymagają rozszerzenia kontroli.
Zalanie, sól lub lepki osadProces mycia usuwający rozpoznane zanieczyszczenie, płukanie i kontrolowane suszenie.Kontrola pozostałości oraz izolacji; osady pod niedostępnymi elementami mogą wymagać ich demontażu.

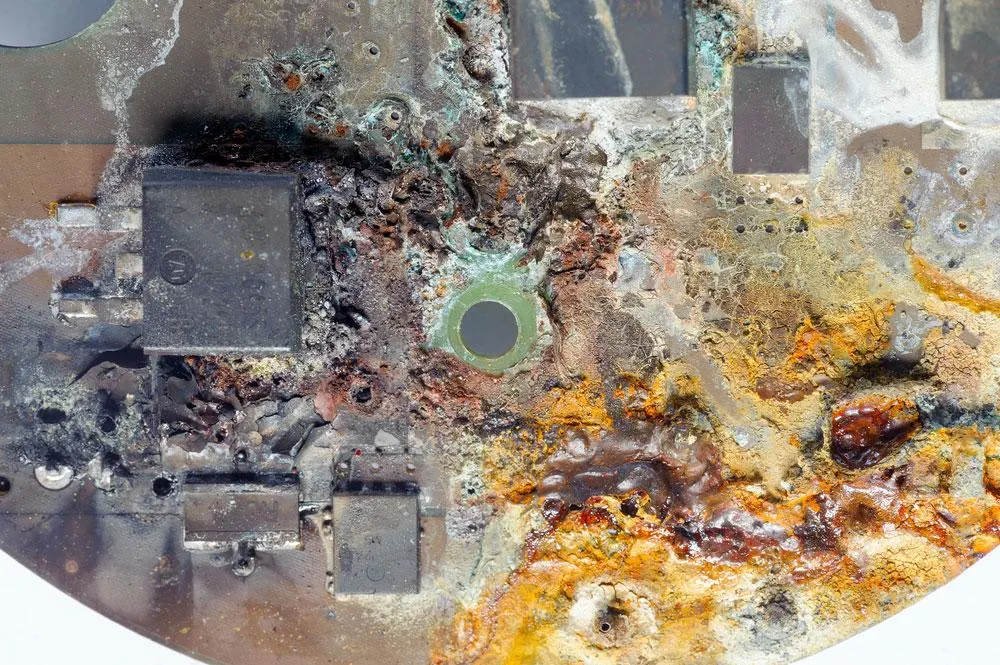

Nalot i wżery na ścieżce lub wyprowadzeniuUsunięcie osadu zgodnym preparatem, ocena metalu; następnie naprawa połączenia lub wymiana elementu.Ciągłość nie wystarcza, jeśli przekrój przewodnika został osłabiony.

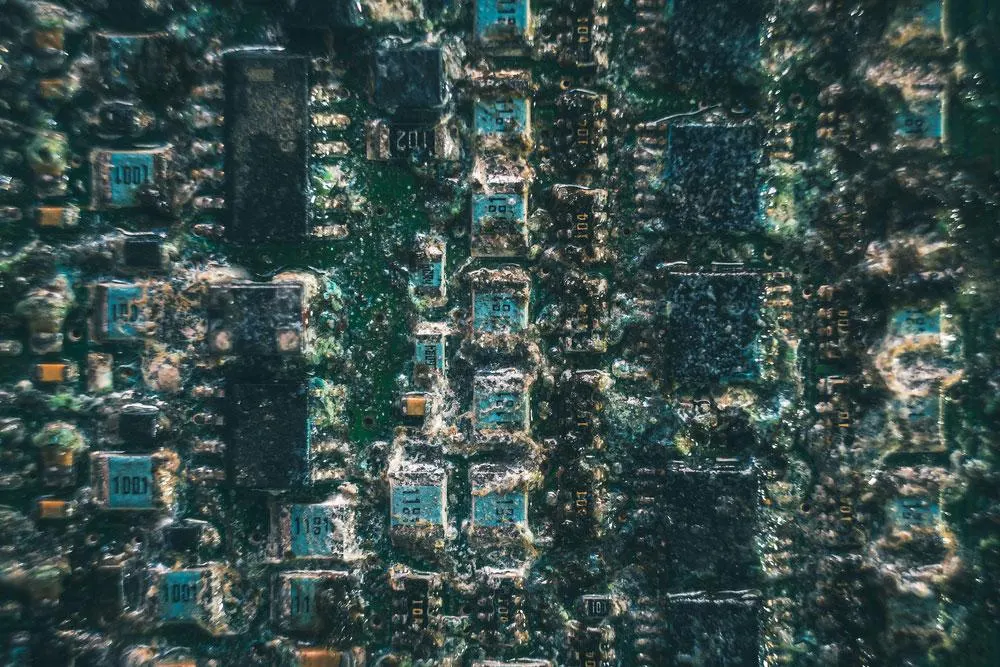

Rozgałęzione narośla między przewodnikamiUdokumentowanie przed myciem, oczyszczenie, ustalenie źródła jonów i wilgoci.Ocena izolacji i ryzyka nawrotu; zniknięcie zwarcia nie potwierdza trwałości.
Niestabilny styk, uszkodzona powłoka złączaCzyszczenie tylko zgodnie z instrukcją producenta; przy wżerach lub utracie sprężystości wymiana.Stabilność połączenia i spadek napięcia pod wymaganym obciążeniem.
Wyciek z baterii lub kondensatoraIdentyfikacja źródła i chemii, usunięcie uszkodzonego elementu według właściwej procedury.Kontrola również poza widoczną plamą; brak danych o wycieku wyklucza przypadkową neutralizację.

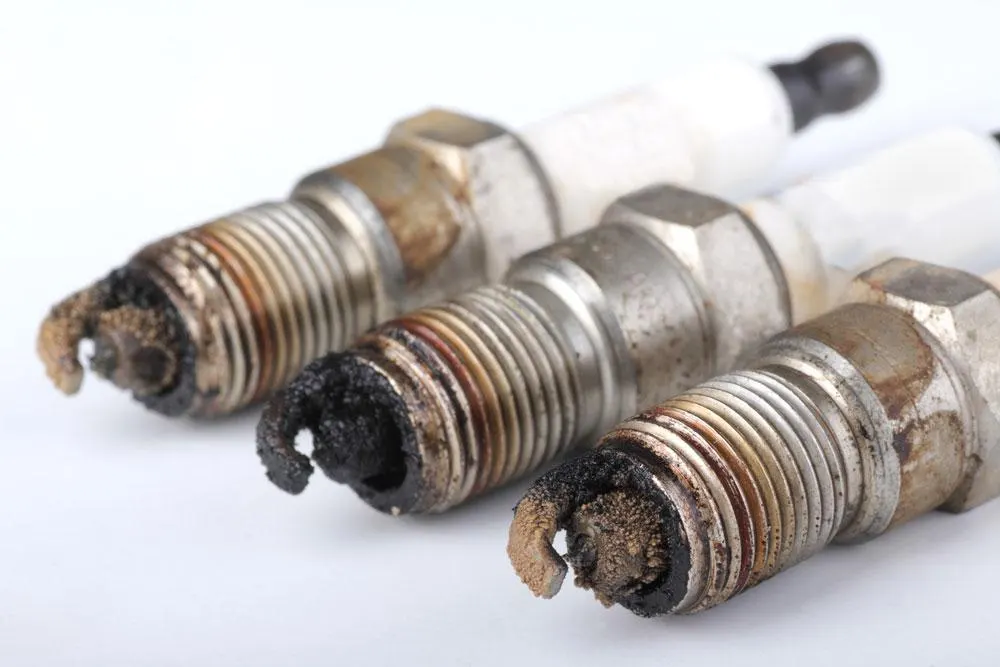

Elementy układu zapłonowego

Przygotowanie PCBA do czyszczenia

  1. Odłącz wszystkie źródła energii. Uwzględnij baterie podtrzymujące, zasilanie przez przewody sygnałowe oraz energię w kondensatorach. Potwierdź stan beznapięciowy zgodnie z dokumentacją urządzenia.
  2. Zapisz historię zdarzenia. Ustal rodzaj cieczy, miejsca kontaktu i to, czy układ był zasilany. Wykonaj zdjęcia przed usunięciem osadów; zaznacz obszar uszkodzenia na rysunku płytki.
  3. Sprawdź możliwość mycia. Karty elementów i środka czyszczącego muszą dopuszczać daną chemię oraz metodę. Przekaźniki, mikrofony, czujniki i elementy z otworami mogą wymagać demontażu lub wyłączenia z procesu.
  4. Ustal kryteria przed rozpoczęciem pracy. Zapisz punkty pomiarowe, dopuszczalne prądy, wymagania izolacji i funkcje do sprawdzenia. Bez kryteriów wynik „działa” jest niejednoznaczny.

Nie włączaj mokrej płytki w celu sprawdzenia, czy jeszcze działa. Przy uszkodzonej izolacji sieciowej, zwęgleniu laminatu lub naruszeniu funkcji zabezpieczających potrzebna jest ocena osoby kompetentnej w danym urządzeniu. Poniższy opis dotyczy serwisowania PCBA; nie stanowi procedury mycia rozdzielnicy.

Ilustracja obwodów elektrycznych

Czyszczenie i naprawa według przyczyny

Osady po zalaniu i zanieczyszczenia jonowe

Najpierw usuń swobodną ciecz, nie rozprowadzając jej na czyste obszary. Dla zanieczyszczeń rozpuszczalnych w wodzie można zastosować zatwierdzony proces wodny, jeżeli pozwalają na to wszystkie materiały zespołu. Woda dejonizowana nie jest uniwersalnym środkiem: po zetknięciu z osadem przejmuje jony, nie usuwa każdej żywicy i może pozostać w szczelinach.

Oddziel etap rozpuszczania zabrudzeń od ich odprowadzania. Przecieranie tym samym zabrudzonym czyściwem przenosi osad, zamiast go usuwać. Płucz zgodnie z kartą środka, używając medium o wymaganej jakości; kontroluj stan kąpieli. Nie kończ procesu odparowaniem zabrudzonego roztworu na płytce.

Po zalaniu słoną wodą lub cieczą o nieznanym składzie załóż możliwość zanieczyszczenia przestrzeni pod obudowami i ekranami. Jeżeli nie można potwierdzić skutecznego przepływu środka, płukania i suszenia, rozważ demontaż tych części albo wymianę zespołu. Czysta powierzchnia wokół obudowy nie dowodzi czystości pod nią.

Produkty korozji miedzi, lutów i wyprowadzeń

Po oczyszczeniu oceń pod powiększeniem ciągłość ścieżek, stan pól lutowniczych, wyprowadzeń i dostępnej metalizacji otworów. Preparat powinien być przeznaczony do danego metalu i zgodny z maską oraz laminatem. Agresywne skrobanie może zerwać osłabione pole; kwasowy odrdzewiacz do stali nie jest środkiem do PCBA.

Ubytku metalu nie naprawia ponowne zwilżenie topnikiem. Odtworzenie połączenia wymaga określenia obciążenia, przekroju przewodnika, odstępów izolacyjnych i mocowania mechanicznego. Uszkodzenie metalizacji przelotki lub wewnętrznej warstwy może wykluczyć wiarygodną naprawę warsztatową. Po lutowaniu trzeba ponownie ocenić pozostałości topnika do lutowania.

Prace przy metalowej powierzchni
Płytka drukowana z elementami

Złącza i korozja związana z mikroruchami

Zabrudzenie styków można usuwać preparatem dopuszczonym przez producenta złącza. Papier ścierny i twarda szczotka mogą zetrzeć powłokę ochronną, a uniwersalny preparat smarujący pozostawić warstwę nieodpowiednią dla styków. Obejrzyj obie współpracujące części złącza, także zaciski przewodów.

Wżery, odsłonięte podłoże lub utrata docisku przemawiają za wymianą. Sama poprawa przewodzenia po czyszczeniu może być krótkotrwała. Gdy przyczyną są drgania, trzeba również poprawić mocowanie lub odciążenie przewodów; powtarzane mycie nie usuwa przyczyny zużycia.

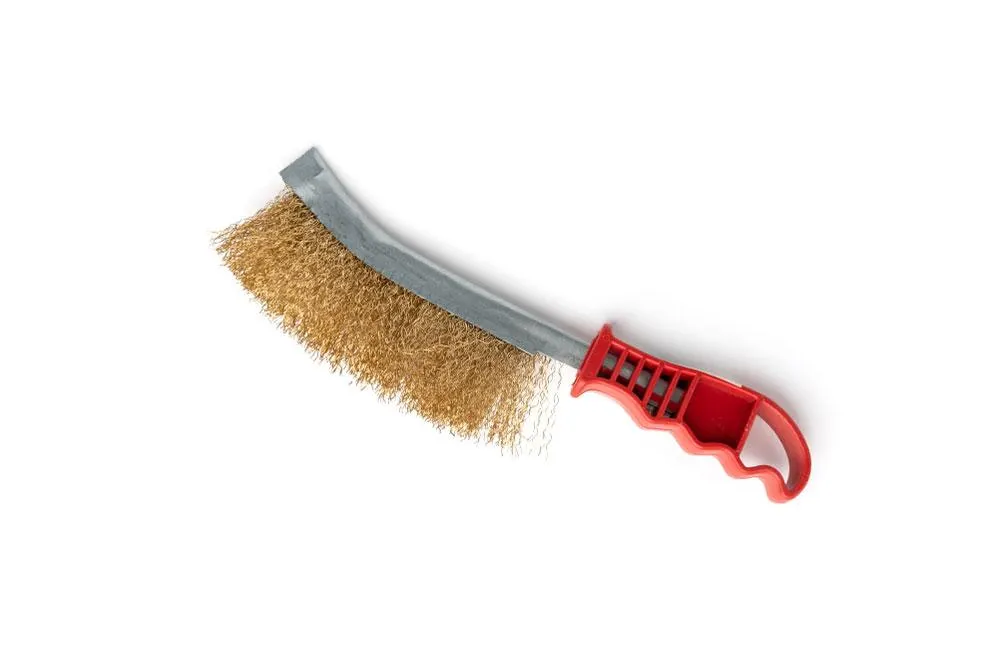

Szczotka do czyszczenia

Wyciek z ogniwa albo kondensatora

Skład wycieku wynika z chemii konkretnego elementu. Bateria alkaliczna, inne ogniwo i kondensator nie wymagają automatycznie tego samego postępowania. Zidentyfikuj oznaczenie elementu i zastosuj zalecenia producenta oraz kartę charakterystyki. Uszkodzonego, rozgrzanego lub spuchniętego ogniwa litowego nie traktuj jak zabrudzonego styku przeznaczonego do szorowania.

Nie stosuj na PCBA domowej mieszanki octu i sody. Neutralizacja może pozostawić sole, a zakończenie reakcji widocznej gołym okiem nie potwierdza czystości. Gdy procedura producenta przewiduje neutralizację, obejmuje ona również kontrolowane usunięcie produktów reakcji. Skorodowany koszyk baterii z uszkodzoną powłoką zwykle wymaga wymiany, nie polerowania.

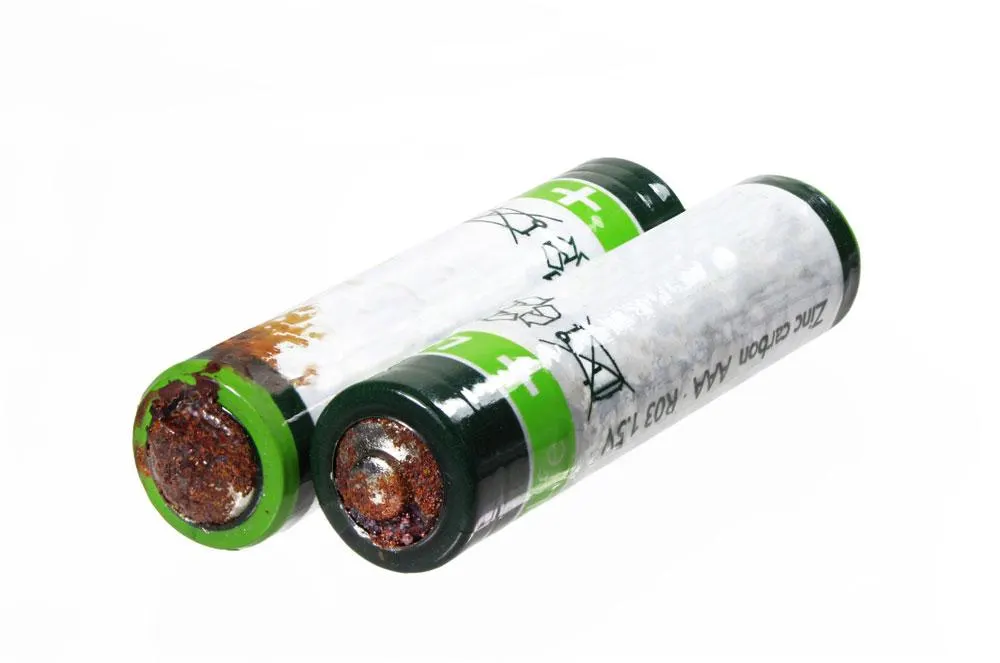

Bateria i jej styki
Soda oczyszczona

Soda oczyszczona nie jest uniwersalnym środkiem do czyszczenia elektroniki.

Dobór środka, płukanie i suszenie

Alkohol izopropylowy (IPA) może usuwać część zabrudzeń organicznych, lecz nie jest uniwersalnym rozpuszczalnikiem soli ani produktów korozji. O wyborze środka decydują rodzaj osadu, dostęp do zabrudzonego miejsca i zgodność materiałowa. Środek przeznaczony do elektroniki również trzeba sprawdzić pod kątem tworzyw, nadruków, klejów i powłok konkretnego zespołu.

Miękka szczotka ESD może wspomagać mycie dostępnych miejsc, ale nie potwierdza oczyszczenia przestrzeni pod elementami. Ultradźwięki wymagają odrębnego dopuszczenia dla zespołu i jego części; nie są automatycznym rozwiązaniem dla każdej płytki. Parametry procesu przyjmij z dokumentacji chemii i elementów, a następnie potwierdź skuteczność procesu dla danej konstrukcji.

Suszenie prowadź w kontrolowanym urządzeniu, w warunkach dopuszczonych dla całego zespołu. Nie wyznaczaj temperatury wyłącznie na podstawie odporności laminatu. Suchy wygląd powierzchni nie wyklucza wilgoci w złączu lub pod obudową. Piekarnik kuchenny nie zapewnia odpowiedniej kontroli procesu i nie powinien służyć do suszenia elektroniki po użyciu chemikaliów.

Preparat w aerozolu

Jak wykrywać pozostałości po myciu

Oględziny pozwalają wykryć smugi, naloty, drobiny i ubytki, ale nie wykluczają niewidocznych zanieczyszczeń jonowych. Pomiar przewodności cieczy z płukania pomaga kontrolować płukanie; sam nie potwierdza czystości wszystkich szczelin płytki. Również odczyn zbliżony do obojętnego nie oznacza braku soli.

MetodaCo wnosiCzego nie dowodzi
Oględziny pod powiększeniemWskazują widoczne osady i uszkodzenia powierzchni.Nie wykluczają jonów ani zanieczyszczeń pod obudowami.
Badanie ekstraktu metodą ROSEOcenia zbiorczo zanieczyszczenia jonowe wyekstrahowane w określonych warunkach.Nie identyfikuje poszczególnych jonów ani lokalnego ogniska korozji.
Chromatografia jonowaRozróżnia oznaczane jony w pobranym ekstrakcie.Nie opisuje obszaru, z którego próbka nie zebrała pozostałości.
Badanie rezystancji izolacji powierzchniowej (SIR)Na odpowiedniej strukturze próbnej ocenia zachowanie procesu i materiałów w zadanych warunkach wilgotności oraz polaryzacji.Nie zastępuje odbioru konkretnej naprawionej płytki.

W zleceniu badania zapisz obszar pobrania, sposób ekstrakcji, metodę oraz uzgodnione kryterium akceptacji. Nie przenoś progu z obcej procedury na własny wyrób. Wynik zbiorczy może ukryć miejscowe skupisko zanieczyszczeń, dlatego po lokalnym uszkodzeniu warto uzgodnić z laboratorium pobranie z określonego obszaru.

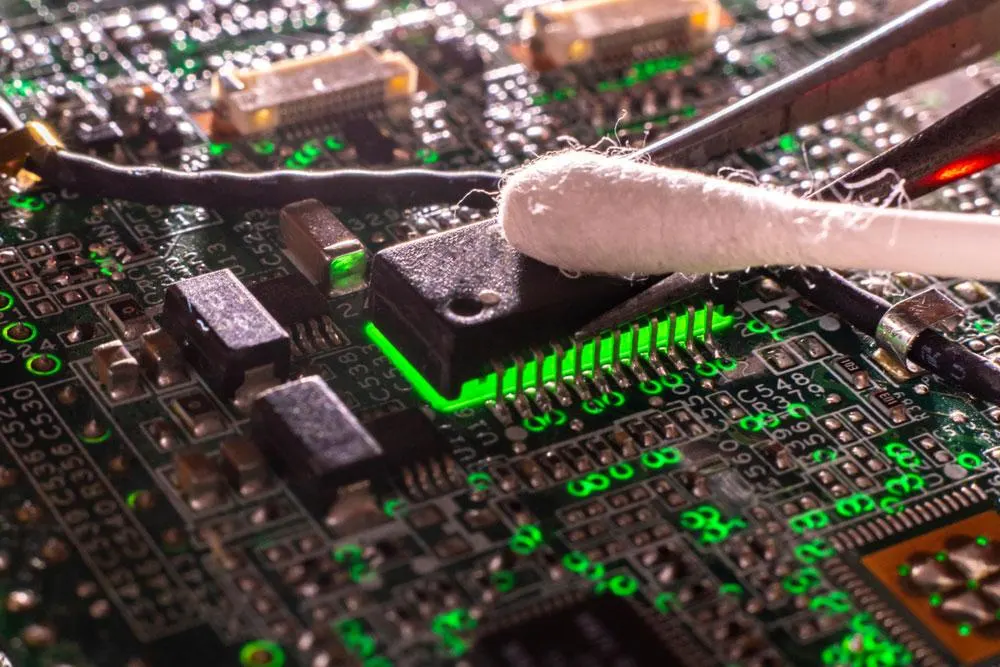

Czyszczenie elementu

Ponowne testy: od ciągłości do pracy pod obciążeniem

Najpierw wykonaj pomiary bez zasilania. Test ciągłości wykrywa przerwę, ale nie potwierdza wymaganej obciążalności przewodnika. Sprawdź również niepożądane połączenia między sąsiednimi sieciami. Równoległe obwody mogą zafałszować pomiar, dlatego wynik należy interpretować ze schematem.

Pomiar izolacji dobierz do badanego obwodu. Nie podłączaj miernika z wysokim napięciem probierczym do kompletnej PCBA bez sprawdzenia dopuszczalnych napięć elementów i sposobu odłączenia wrażliwych gałęzi. Zwykły pomiar multimetrem też nie potwierdza zachowania izolacji w warunkach pracy.

Po spełnieniu kryteriów czystości i suszenia uruchamiaj układ według procedury serwisowej, z odpowiednimi zabezpieczeniami i ograniczeniem prądu tam, gdzie jest to właściwe. Sprawdź zasilania, sygnały, pobór prądu i funkcje obciążone naprawą. Program testu ICT może pokrywać część kontroli elektrycznej; nie zastępuje wszystkich prób funkcjonalnych.

Przykład założony: upływność między przewodnikami

Przyjmijmy wyłącznie do obliczeń napięcie U = 24 V oraz dopuszczalny prąd upływu Imax = 2 µA. Zakładamy stałe napięcie, ustalony prąd i zastępczą rezystancję między odizolowanymi od reszty układu przewodnikami. Z prawa Ohma wynika Rmin = U / Imax = 24 V / 2 µA = 12 MΩ.

Dla założonej rezystancji 3 MΩ prąd wyniósłby 24 V / 3 MΩ = 8 µA, czyli przekroczyłby przyjęte kryterium. Dla założonych 30 MΩ byłoby to 0,8 µA. Są to wartości z przykładu założonego, nie wyniki badania ani wymagania normy. Własny próg trzeba wyprowadzić z wymagań obwodu, uwzględniając niepewność pomiaru i margines projektowy. Rezystancja warstwy zanieczyszczeń może zależeć od wilgotności, napięcia i czasu.

Lista kontrolna przed dopuszczeniem do pracy

  • Rozpoznano i usunięto źródło zalania, wycieku lub kondensacji.
  • Udokumentowano obszar uszkodzenia oraz wszystkie wymienione i naprawione części.
  • Potwierdzono czystość i suszenie metodą odpowiednią do konstrukcji.
  • Oceniono ubytki metalu, ciągłość oraz izolację wskazanych obwodów.
  • Próby funkcjonalne i obciążeniowe spełniają wcześniej zapisane kryteria.
  • Rozstrzygnięto ryzyko uszkodzeń niedostępnych do kontroli i potrzebę dalszych badań.

Pozytywna próba w suchym pomieszczeniu nie określa trwałości po zalaniu. Przy ryzyku nawrotu kwalifikacja procesu może wymagać badań środowiskowych elektroniki na reprezentatywnych próbkach. Jeżeli krytycznej izolacji lub niedostępnych połączeń nie da się wiarygodnie ocenić, zachowawczą decyzją jest wymiana zespołu.

Typowe błędy i zapobieganie nawrotom

  • Mylenie nalotu z ubytkiem metalu. Usunięcie przebarwienia nie przywraca przekroju ścieżki.
  • Samo odparowanie rozpuszczalnika. Rozpuszczony osad trzeba odprowadzić, inaczej pozostaje na powierzchni.
  • Szlifowanie styków. Chwilowa poprawa może wynikać z usunięcia również warstwy ochronnej.
  • Lakierowanie zabrudzonej płytki. Powłoka może zamknąć pozostałości i utrudnić dalszą kontrolę.
  • Odbiór na podstawie uruchomienia. Nie sprawdza on wszystkich funkcji ani zachowania izolacji przy wilgoci.

Zapobieganie zaczyna się od usunięcia źródła wilgoci i zanieczyszczeń, poprawy uszczelnień oraz ograniczenia kondensacji odpowiednio do warunków pracy. Powłokę ochronną PCB nakłada się na przygotowaną, czystą i suchą powierzchnię, po wymaganych kontrolach. Nie zastępuje ona naprawy ubytków ani właściwej konstrukcji obudowy.

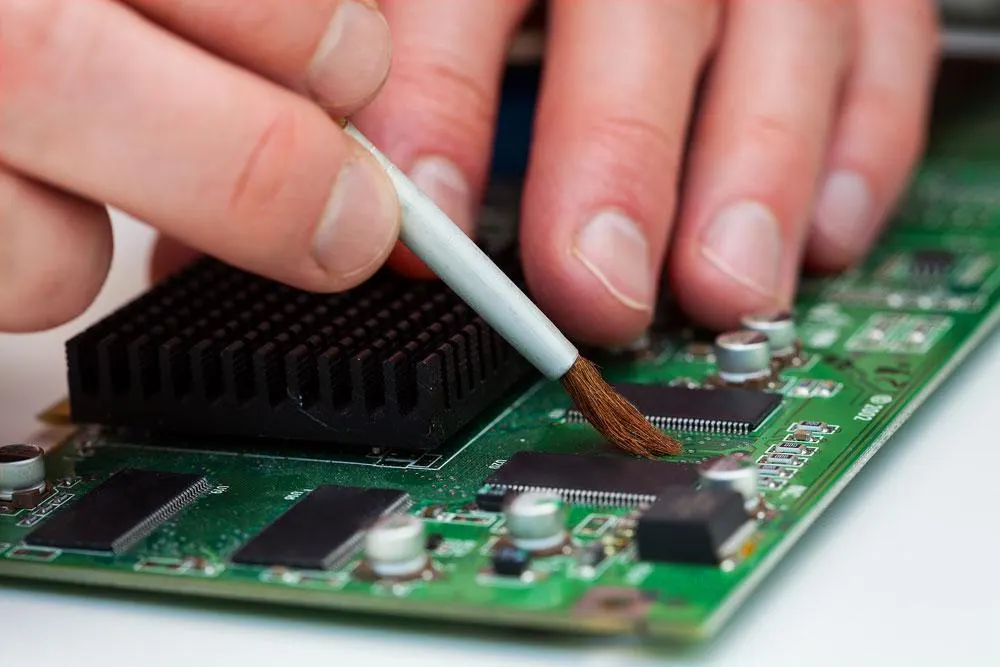

Powierzchnia płytki drukowanej

Najczęstsze pytania

Czy alkohol izopropylowy usunie korozję z płytki?

Może usunąć część zabrudzeń towarzyszących korozji, lecz nie odbuduje metalu i nie rozpuści każdego osadu. Dobór procesu wymaga rozpoznania zanieczyszczenia oraz potwierdzenia zgodności z materiałami płytki.

Czy zielony nalot oznacza, że PCBA trzeba wyrzucić?

Nie zawsze. O decyzji przesądzają ubytki, dostępność uszkodzonych miejsc i możliwość sprawdzenia naprawy. Lokalnie uszkodzone złącze można wymienić; niedostępna korozja metalizacji wymaga znacznie ostrożniejszej oceny.

Jak długo suszyć płytkę po myciu?

Nie ma czasu właściwego dla każdej PCBA. Procedura zależy od użytej cieczy, szczelin, materiałów i dopuszczalnej temperatury elementów. Zakończenie suszenia musi wynikać z potwierdzonego procesu, nie z wyglądu powierzchni.

Czy działająca płytka po zalaniu jest już sprawna?

Uruchomienie potwierdza jedynie sprawdzone funkcje w danych warunkach. Do odbioru potrzebne są również ocena czystości, uszkodzeń i izolacji oraz próby wymagane dla urządzenia. Niepewności dotyczącej ukrytej korozji nie usuwa samo ponowne włączenie.
