Kolor PCB: jak dobrać maskę lutowniczą do AOI i czytelnych opisów?

Kolor PCB dobieraj do kontroli optycznej, czytelności oznaczeń i możliwości wykonania maski lutowniczej, bo to ona zwykle nadaje płytce barwę. Jeśli produkt nie wymaga konkretnego wyglądu ani właściwości optycznych, zielona maska z białym opisem jest rozsądnym punktem wyjścia do uzgodnień z wykonawcą. Inny kolor może być równie użyteczny, ale trzeba potwierdzić kontrast w systemie AOI i dopuszczalne wymiary detali dla wybranej farby. Sama barwa nie określa jakości laminatu, parametrów elektrycznych ani niezawodności płytki.

Co właściwie zmienia kolor PCB?

W typowej płytce laminat stanowi podłoże, miedź tworzy połączenia, a maska lutownicza, zwana też soldermaską, pokrywa wybrane obszary powierzchni. Otwory w masce odsłaniają między innymi pola przeznaczone do lutowania. Osobna warstwa opisowa zawiera oznaczenia elementów, polaryzacji i złączy. Jej kolor wybiera się niezależnie od koloru maski.

Maska ogranicza zwilżanie pokrytej nią powierzchni lutem i chroni miedź przed bezpośrednim kontaktem z otoczeniem. Nie naprawia błędnego rozmieszczenia pól ani nadmiernej ilości pasty lutowniczej. Nie należy też automatycznie traktować jej jako izolacji spełniającej wymagania bezpieczeństwa urządzenia. Funkcje i sposób definiowania otwarć opisuje artykuł o masce lutowniczej PCB.

Zmiana zieleni na czerń nie oznacza zmiany laminatu FR-4 na inny materiał. Nie daje również podstaw do przypisania płytce lepszego chłodzenia czy mniejszych zakłóceń. Właściwości podłoża sprawdza się w karcie konkretnego materiału, co wyjaśnia tekst o stałej dielektrycznej FR-4. W układach wrażliwych na geometrię i otoczenie ścieżek znaczenie może mieć także grubość oraz skład maski, więc zamiany farby nie należy sprowadzać wyłącznie do wyglądu.

Jak porównać kolory na tym samym laminacie?

Porównanie ma sens, gdy zmienia się możliwie mało cech naraz. Należy użyć tego samego projektu, gatunku i grubości laminatu, układu warstw, grubości miedzi oraz wykończenia odsłoniętych pól. Trzeba również zachować geometrię otwarć maski i nadruku. Inaczej różnicę spowodowaną połyskiem pól lub wielkością liter łatwo przypisać kolorowi.

Samo określenie „ten sam FR-4” jest zbyt ogólne: porównywane płytki powinny mieć ten sam wskazany materiał. W przypadku maski należy zanotować producenta, oznaczenie farby, grubość powłoki i rodzaj powierzchni. Poszczególne barwy mogą wymagać innych ustawień nanoszenia, naświetlania lub utwardzania. Porównujemy więc warianty gotowej powłoki wykonane zgodnie z ich dokumentacją, a nie farby przetworzone za wszelką cenę identycznie.

Poniższa tabela jest pomocą w doborze, a nie wynikiem pomiarów ani rankingiem skuteczności AOI. Opisuje kwestie wymagające sprawdzenia na tym samym projekcie. Nie przypisuje kolorom uniwersalnych granic technologicznych.

Przy białej masce w module LED istotna jest charakterystyka odbicia światła w zakresie pracy diod i jej zmiana po obciążeniu cieplnym. Sama nazwa koloru tego nie określa. W przypadku czerni warto osobno ocenić wygląd i możliwość serwisowania; zagadnienie rozwija artykuł o czarnych płytkach PCB.

AOI: liczy się obraz kamery i wykrywanie wad

Automatyczna kontrola optyczna, czyli AOI, korzysta z obrazu uzyskanego przy określonym oświetleniu. Na rozpoznawanie wpływają kierunek i barwa światła, ekspozycja, odbicia od spoin oraz cienie rzucane przez elementy. Dobry kontrast widziany gołym okiem nie gwarantuje dobrego wyniku algorytmu. Nie ma jednak podstaw, by z góry uznać czarną albo białą płytkę za niemożliwą do kontroli.

Trzeba też rozróżnić etapy produkcji. Kontrola wzoru miedzi przed nałożeniem maski nie ocenia gotowej kolorowej powierzchni. W kontroli po montażu maska jest już tłem dla elementów i spoin. Oglądanie ścieżek przez powłokę nie zastępuje sprawdzenia połączeń elektrycznych, a żadna barwa nie odsłoni spoin schowanych pod obudową. Więcej o zakresie tej metody znajdziesz w artykule o kontroli AOI.

Lista kontrolna porównania wariantów

1. Wybierz te same obszary: znaczniki pozycjonujące, drobne pola, oznaczenia polaryzacji, jasne i ciemne obudowy oraz miejsca z cieniami. Uwzględnij obszary z miedzią i bez niej pod maską.
2. Zapisz warunki obrazu: oświetlenie, ekspozycję, ustawienie płytki i wersję programu kontroli. Automatyczne korekty obrazu również muszą być udokumentowane.
3. Oddziel porównanie od dostrojenia: wspólne ustawienia pokażą różnice wyglądu. Następnie dostrój program do każdego wariantu, zachowując takie same kryteria akceptacji wad.
4. Sprawdź alarmy na płytkach zgodnych: każdy alarm rozstrzygnij przez niezależną ocenę. Zapisuj miejsce i przyczynę, zamiast oceniać tylko łączną liczbę zgłoszeń.
5. Sprawdź wykrywanie znanych niezgodności: użyj osobno przygotowanego, opisanego zestawu kontrolnego z potwierdzonymi wadami istotnymi dla produktu. Bez takiego zestawu można ocenić fałszywe alarmy, ale nie skuteczność wykrywania wad.
6. Powtórz ocenę po lutowaniu: uwzględnij rzeczywiste spoiny, pozostałości procesu i ewentualne mycie. Zatwierdź wariant wraz z odpowiadającym mu programem.

Mniejsza liczba alarmów nie musi oznaczać poprawy: po zbyt mocnym poluzowaniu kryteriów maszyna może przepuszczać niezgodności. Porównuj osobno fałszywe odrzucenia i niewykryte wady. To procedura do przeprowadzenia, nie opis wykonanych tutaj badań.

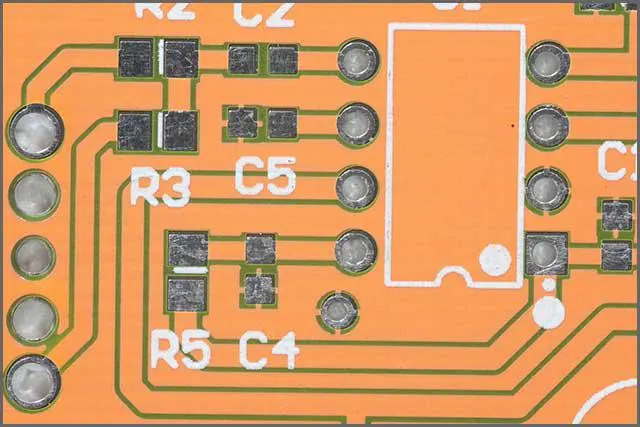

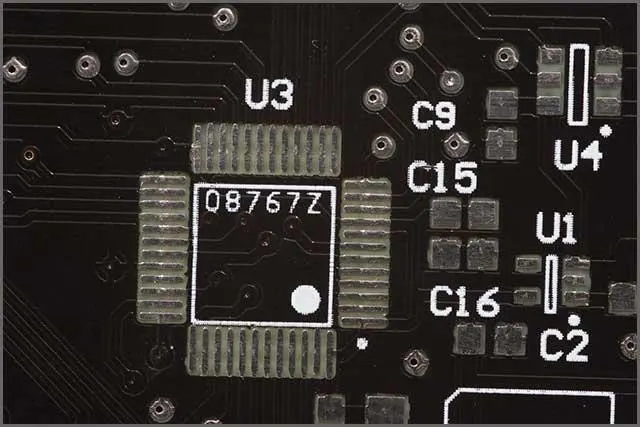

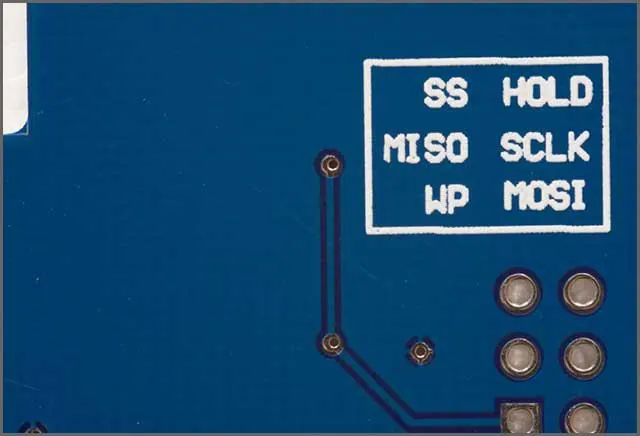

Kontrast nadruku: kolor to dopiero początek

Warstwę opisową często nazywa się sitodrukiem, chociaż sposób jej nanoszenia może być inny. Dla użytkownika liczą się czytelne oznaczenia, a dla wykonawcy także minimalna szerokość kreski, wysokość znaków i odstęp od odsłoniętych pól. Te wymiary należy pobrać z wymagań wybranego procesu. Uniwersalna wartość przypisana do koloru byłaby myląca.

Na ciemnym tle warto zacząć od białego opisu, na białym lub żółtym od ciemnego. Potem trzeba sprawdzić krycie farby, połysk i najmniejsze znaki. Nadruk przechodzący nad krawędzią obszaru miedzi może wyglądać inaczej niż na jednolitym podłożu. Pozostałości po montażu mogą dodatkowo pogorszyć odczyt.

• Umieść oznaczenia polaryzacji i funkcji złączy tak, aby pozostały widoczne po osadzeniu elementów.
• Nie prowadź napisów przez odsłonięte pola ani znaczniki pozycjonujące. Sprawdź, które fragmenty nadruku zostaną usunięte przy przygotowaniu produkcji.
• Dobierz prosty krój znaków, w którym cyfry i litery o podobnych kształtach są rozróżnialne.
• Numer wersji zapisz tekstem. Kolor może być dodatkową pomocą przy segregowaniu płytek, ale nie powinien samodzielnie identyfikować wersji.

Czy między polami zmieści się przegroda maski?

Przegroda maski to wąski pasek powłoki między sąsiednimi otwarciami. O jej wykonalności decydują geometria projektu, właściwości farby i proces obrazowania. Nie można założyć, że dopuszczenie danego wymiaru dla zielonej maski obejmuje automatycznie wszystkie pozostałe kolory.

Dla jednakowych prostokątnych pól ustawionych w rzędzie przyjmijmy: p — rozstaw środków pól, w — szerokość pola w kierunku tego rozstawu, a — powiększenie otwarcia maski na każdą stronę pola. Szerokość otwarcia wynosi w + 2a, zatem nominalna szerokość przegrody to b = p − w − 2a. Współczynnik 2 wynika z powiększenia otwarcia po obu stronach.

Przykład założony — wszystkie poniższe wymiary są umowne, nie stanowią parametrów żadnego wykonawcy. Przyjmijmy p = 0,50 mm, w = 0,25 mm oraz a = 0,05 mm. Otrzymujemy b = 0,50 − 0,25 − 2 × 0,05 = 0,15 mm.

Wynik dotyczy geometrii nominalnej. Tolerancja wielkości otwarć wpływa na szerokość przegrody, natomiast przesunięcie całego obrazu maski względem miedzi może spowodować wejście maski na pole. To różne zagadnienia. Wykonawca musi potwierdzić oba oraz wyjaśnić, czy podane minimum dotyczy projektu, czy gotowej płytki.

Jeśli przegroda jest niewykonalna, należy uzgodnić zmianę geometrii, inny materiał maski albo wspólne otwarcie nad grupą pól. Ostatnia opcja usuwa fizyczny pasek maski między polami i wymaga oceny procesu lutowania. Nie należy samodzielnie zmniejszać otwarć tylko po to, aby poprawić wynik rachunku.

Co zapisać w dokumentacji produkcyjnej?

Dostępność koloru oznacza więcej niż obecność próbki w katalogu. Trzeba potwierdzić, że zakład wykona w tej powłoce wymagane detale, nadruk i wykończenie pól, a montażownia zaakceptuje wariant do kontroli. Kolor nie zastępuje wyboru wykończenia lutowniczego; różnice omawia porównanie HASL i ENIG.

• Podłoże i miedź: wskazany materiał, układ warstw, grubości oraz wykończenie pól wspólne dla porównywanych wersji.
• Maska: kolor, wymagany połysk lub matowość, strony pokrycia oraz uzgodniony materiał albo zasady dopuszczania zamiennika.
• Geometria: otwarcia, najmniejsza przegroda, sposób pokrycia przelotek i wymagania dotyczące położenia maski względem miedzi.
• Opis: kolor, strony nadruku, minimalne znaki, odstępy i miejsca, których oznaczenia muszą pozostać czytelne po montażu.
• Odbiór: kryteria wyglądu, wymagania kontroli optycznej i sposób zatwierdzania zmiany farby. Jeżeli odcień ma znaczenie, uzgodniony wzorzec i warunki oględzin.

Dla modułu optycznego dopisz wymagania wynikające z karty powłoki, a nie ogólne hasło „biała maska LED”. Przy zmianie materiału sprawdź zgodność z procesem lutowania i mycia. Profilu cieplnego nie ustala się na podstawie samego koloru powierzchni.

Typowe błędy przy wyborze koloru

• Przypisywanie barwie funkcji elektrycznej. Czarna maska nie staje się z racji koloru przewodnikiem ani ekranem, a niebieska nie usuwa zakłóceń.
• Porównywanie różnych płytek. Inny laminat, metalizacja pól, połysk i oświetlenie uniemożliwiają przypisanie różnicy samemu kolorowi.
• Ocena wyłącznie na pustej płytce. Elementy zasłaniają napisy i rzucają cienie, a spoiny zmieniają odbicia światła.
• Traktowanie czytelnych ścieżek jako dowodu jakości. Przezroczystość maski może ułatwiać oględziny, lecz nie potwierdza ciągłości połączeń ani poprawnego montażu.
• Zamiana farby bez ponownego sprawdzenia. Podobny odcień nie gwarantuje tych samych właściwości powłoki ani takiego samego obrazu w AOI.

Najczęstsze pytania o kolor PCB

Czy zielona płytka jest lepsza od czarnej?

Nie na podstawie samej barwy. Zielony wariant może być wygodnym wyborem, jeżeli wykonawca i montażownia mają dla niego zatwierdzone procesy. Czarny również może spełniać wymagania, ale trzeba potwierdzić detale maski, czytelność oznaczeń i kontrolę elementów na ciemnym tle.

Czy po zmianie koloru trzeba zmienić program AOI?

Trzeba go ponownie zweryfikować. Zmiana ustawień oświetlenia, ekspozycji lub rozpoznawania może być potrzebna, lecz nie jest automatycznym obowiązkiem w każdym systemie. Decyzję należy oprzeć na zgodnych płytkach i zestawie znanych wad, zachowując kryteria odbioru produktu.

Czy biała maska poprawi pracę modułu LED?

Może być przydatna, jeśli odbite od płytki światło uczestniczy w działaniu układu optycznego. Efekt zależy od charakterystyki powłoki, widma diod i geometrii modułu. Wymagaj danych materiałowych o odbiciu i trwałości barwy; biały kolor sam w sobie nie określa tych parametrów.

Czy można zmienić kolor bez zmiany plików Gerber?

Jeżeli geometria pozostaje taka sama, pliki warstw mogą pozostać niezmienione, a kolor określa się w dokumentacji zamówienia. Najpierw wykonawca musi jednak potwierdzić, że nowa maska pozwala zachować otwarcia i przegrody. Dokumentację wariantu oraz wymagania kontroli trzeba zaktualizować także wtedy, gdy same pliki graficzne się nie zmieniają.

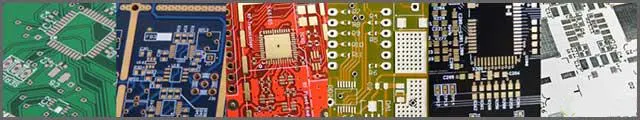

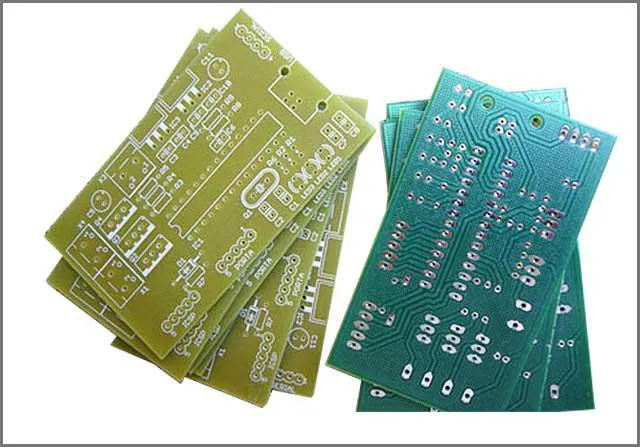

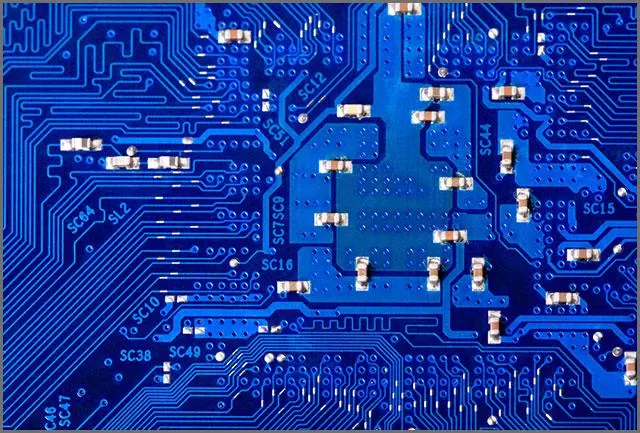

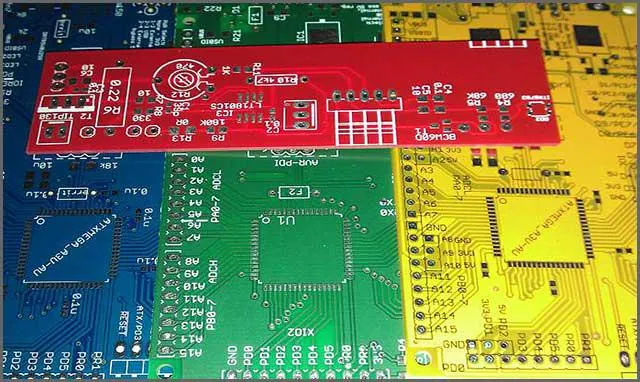

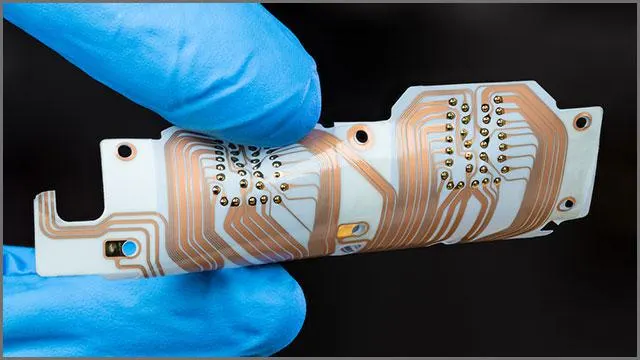

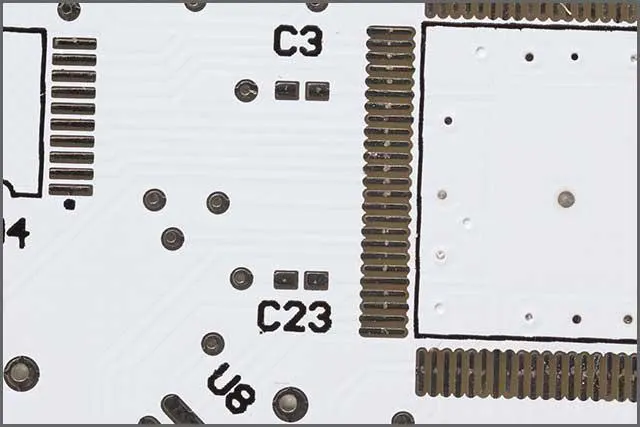

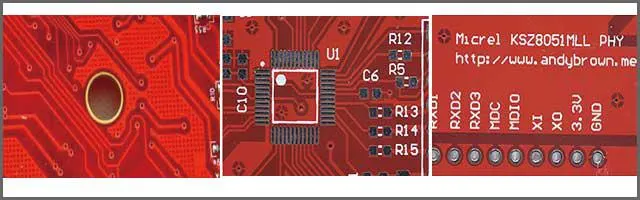

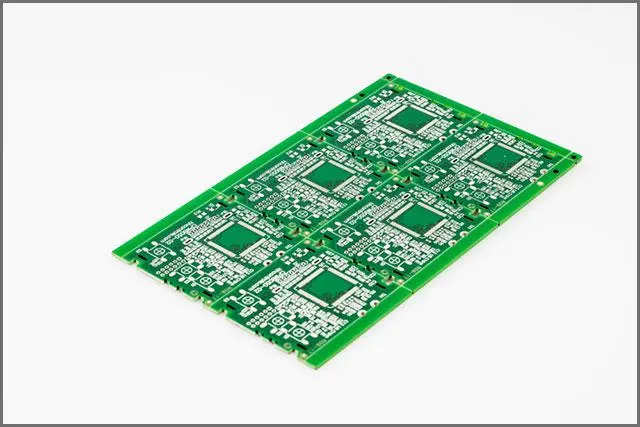

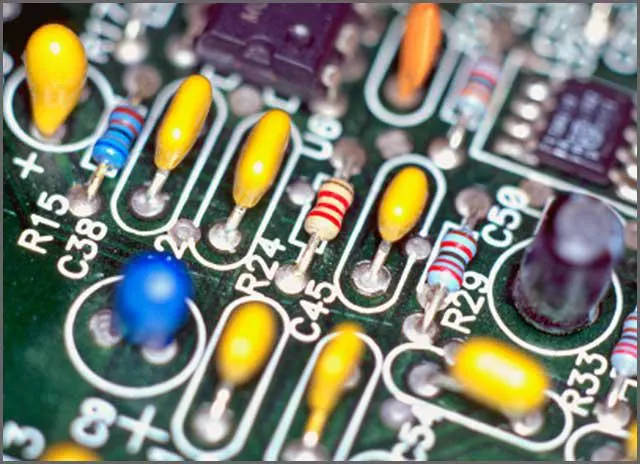

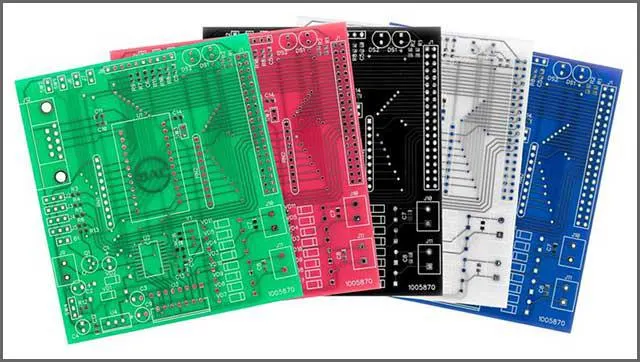

Ilustracje kolorów i warstwy opisowej

Zachowane ilustracje poglądowe nie dokumentują porównania na tym samym laminacie ani pomiarów AOI. Nie należy na ich podstawie oceniać kontrastu w warunkach produkcyjnych.
