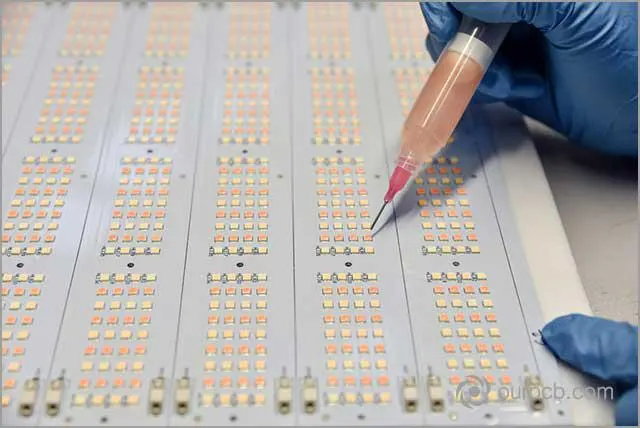

Poprawny montaż LED na PCB wymaga zgodnego z obudową układu pól, powtarzalnego nadruku pasty, sprawdzonej polaryzacji oraz profilu lutowania dobranego do całej płytki. Przesunięć i pustek w spoinie nie usuwa się jedną nastawą pieca: trzeba oddzielnie sprawdzić drukowanie, osadzanie i rozpływ lutu. Odbiór powinien obejmować także ukryte połączenie pola termicznego, jeżeli dioda je ma, ponieważ samo świecenie nie potwierdza prawidłowego odprowadzania ciepła.
Poniższy przewodnik dotyczy montażu powierzchniowego LED i kontroli gotowego zespołu PCBA. Zachowane ilustracje mają charakter poglądowy; nie są dokumentacją opisanych wad ani wynikami kontroli. Zamiast przypisywać im niepotwierdzone uszkodzenia, zestawiono objawy, metody ich weryfikacji i parametry potrzebne do ustalenia okna procesu.
Od czego zacząć: obudowa, polaryzacja i droga odpływu ciepła
Podstawą jest pełne oznaczenie diody, jej karta katalogowa i zalecenia montażowe producenta. Zbliżony wygląd obudów nie oznacza zgodnego rozkładu wyprowadzeń. Trzeba porównać wymiary pól miedzianych, otwarcia maski lutowniczej, projekt szablonu pasty oraz rysunek anody i katody. Sprawdź również, czy rysunek pokazuje obudowę od góry, czy od spodu: pomylenie widoków odwraca układ połączeń.
Nie każda dioda ma osobne pole termiczne. Jeżeli występuje, może być elektrycznie odizolowane albo połączone z wyprowadzeniem; rozstrzyga dokumentacja konkretnego elementu. Nie wolno automatycznie łączyć go z masą. Pole na płytce musi zapewniać zarówno właściwe połączenie elektryczne, jak i ciągłość zaprojektowanej drogi cieplnej.
Przed uruchomieniem montażu sprawdź też warunki przechowywania LED i pasty, dopuszczalną ekspozycję elementów na wilgoć oraz ochronę przed wyładowaniami elektrostatycznymi. Ewentualne suszenie należy prowadzić według instrukcji producenta, z uwzględnieniem ograniczeń opakowania. Samo podgrzanie materiału według przypadkowej receptury nie stanowi przygotowania do procesu.
Wada, kontrola i decyzja: czego szukać na płytce LED
Najpierw ustal, na którym etapie powstaje odchylenie. Zdjęcie po lutowaniu pokazuje stan końcowy, ale zwykle nie rozstrzyga przyczyny. Porównanie kontroli pasty, położenia przed piecem i obrazu po lutowaniu pozwala zawęzić poszukiwania.
| Objaw | Jak go zweryfikować | Co sprawdzić w procesie | Warunek odbioru |
|---|---|---|---|
| Przesunięcie lub obrót LED | Obraz przed i po lutowaniu, odniesiony do pól oraz znaczników płytki | Położenie nadruku, objętość pasty, program automatu i symetrię zwilżania | Zgodność z tolerancją montażową i położeniem wymaganym przez optykę |
| Pustki w spoinie pod obudową | Kontrola rentgenowska z ustalonym obszarem oceny | Pastę, podział otworów szablonu, profil oraz przelotki w polu | Kryterium dla danego LED: udział, rozmiar i położenie pustek |
| Odwrócona polaryzacja | Porównanie oznaczenia obudowy z kartą katalogową i kontrolowany test elektryczny | Orientację w taśmie, definicję elementu i kąt osadzania | Zgodność anody i katody ze schematem |
| Uniesiona lub przechylona obudowa | Oględziny boczne i kontrola wysokości, uzupełnione oceną ukrytej spoiny | Objętość pasty pod polem termicznym, nacisk osadzania i płaskość podłoża | Wysokość i przechylenie zgodne z dokumentacją, bez utraty połączeń |
| Mostek albo brak zwilżenia | Oględziny dostępnych połączeń, badanie elektryczne, w razie potrzeby rentgen | Rozdzielenie nadruków, czystość pól, stan pasty i przebieg nagrzewania | Brak zwarć oraz połączenia zgodne z wymaganiami odbioru |
Automatyczna inspekcja optyczna AOI pomaga ocenić obecność i orientację elementu, o ile jego cechy są widoczne. Nie pokazuje jednak wnętrza spoiny pod polem termicznym. Do tego służy kontrola rentgenowska PCB; interpretacja obrazu powinna uwzględniać konstrukcję obudowy i płytki.

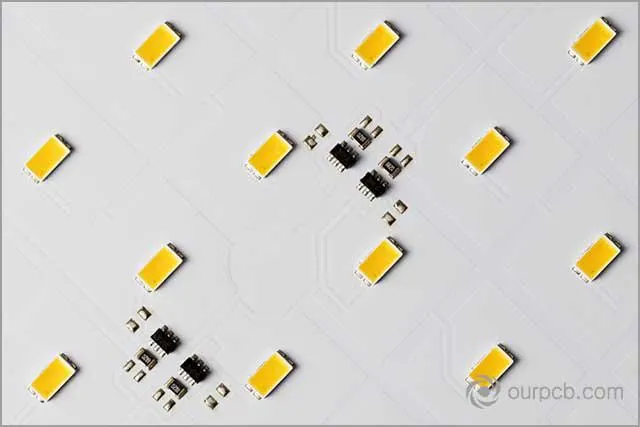

Przesunięcie LED: oddziel błąd osadzania od ruchu podczas lutowania
Jeśli dioda jest przesunięta już przed piecem, zacznij od odczytu znaczników, współrzędnych, orientacji elementu w podajniku i rozpoznawania obudowy przez automat. Następnie sprawdź ssawkę i wysokość osadzania. Niewłaściwy kontakt ssawki z soczewką może uszkodzić część optyczną. Dozwolone miejsce chwytu i nacisk wynikają z zaleceń dla danej obudowy.
Jeżeli położenie zmienia się dopiero podczas rozpływu, porównaj nadruki po obu stronach diody. Różnice objętości pasty, geometrii pól i szybkości nagrzewania mogą powodować nierównowagę sił zwilżania. Samoczynne centrowanie na ciekłym lucie bywa pomocne, ale nie zastępuje prawidłowego osadzenia. Nadmiar pasty pod środkiem obudowy może ją unieść i osłabić kontakt wyprowadzeń z polami.
Tolerancję ustal także względem soczewki wtórnej lub odbłyśnika. Element może mieć poprawne połączenia elektryczne, a mimo to znajdować się poza dopuszczalną osią optyczną. W dokumentacji zapisz punkt odniesienia, przesunięcie w obu kierunkach, obrót i dopuszczalną wysokość. Ocena „dioda mieści się na polach” nie wystarcza w układzie z precyzyjną optyką.
Pustki w spoinie i pole termiczne: oceniaj powierzchnię oraz położenie
Pustka jest obszarem bez lutu wewnątrz połączenia. Może powstać wskutek uwięzienia gazów uwalnianych podczas ogrzewania pasty; podobny obraz niedopełnienia połączenia może też wynikać z niepełnego zwilżenia lub odpływu lutu do przelotki. Sam obraz rentgenowski nie pozwala przypisać każdej pustce jednej przyczyny.
Podział dużego otworu szablonu na mniejsze otwory pozwala sterować ilością i rozmieszczeniem pasty. Nie należy jednak wprowadzać dowolnego podziału bez sprawdzenia zaleceń dla LED. Zbyt mała ilość pasty może pozostawić nieciągłe połączenie, a zbyt duża unieść obudowę lub utworzyć mostki. Wymagania dla przelotek w polu trzeba uzgodnić już na etapie PCB: otwarta przelotka może przejąć część lutu, a samo zakrycie maską nie oznacza wypełnienia i zamknięcia metalizacją.
Nie istnieje jeden procent pustek, który automatycznie zatwierdza każdą diodę. Kryterium powinno wskazywać oceniane pole, udział pustek, ograniczenie największej pustki i ewentualne obszary szczególnie istotne cieplnie. Jeśli producent nie określił progu, trzeba ustalić go w specyfikacji odbioru i powiązać z oceną cieplną oraz niezawodnościową zespołu.
Jak obliczyć udział pustek — przykład założony
Przyjmijmy prostokątny obszar oceny o wymiarach 3,0 × 2,0 mm oraz sumę powierzchni pustek na obrazie rentgenowskim równą 0,72 mm². Są to wartości założone do obliczenia, a nie wynik badania płytki.
- Powierzchnia odniesienia: A = 3,0 × 2,0 = 6,0 mm².
- Udział pustek: u = Ap / A × 100% = 0,72 / 6,0 × 100% = 12%.
W tym przykładzie mianownikiem jest cały zdefiniowany obszar oceny. Jeśli procedura przewiduje inną powierzchnię odniesienia, trzeba ją wskazać i konsekwentnie stosować. Wynik 12% nie oznacza sam w sobie akceptacji. Trzeba jeszcze ocenić największą pustkę i jej położenie, a także uwzględnić, że obraz przedstawia rzut połączenia, nie przestrzenny rozkład ubytków. Nie można przyjąć, że rezystancja cieplna wzrosła dokładnie o taki sam procent.

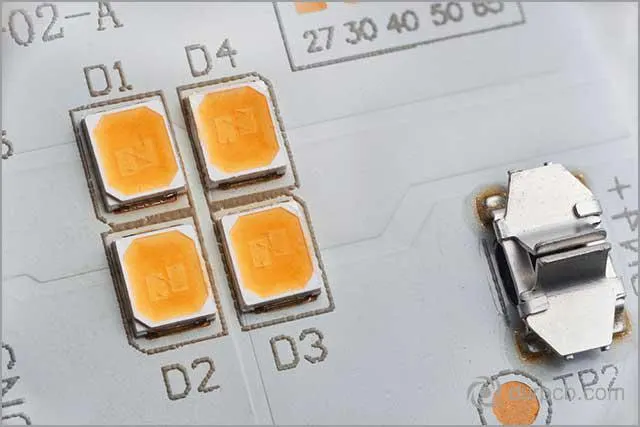

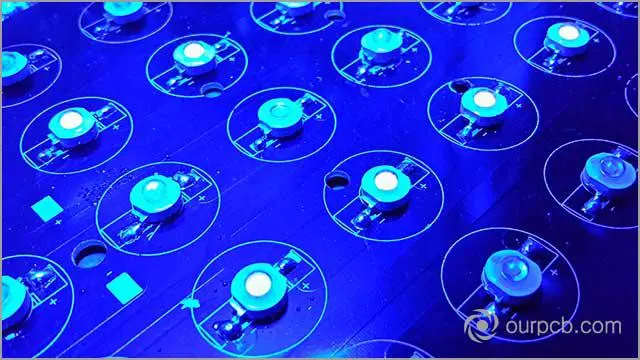

Polaryzacja: potwierdź zgodność całego łańcucha danych
Nacięcie, kropka lub ścięty narożnik nie mają uniwersalnego znaczenia dla wszystkich LED. Znak należy odczytać z rysunku producenta, następnie porównać ze schematem, numeracją pól, rysunkiem montażowym i orientacją w taśmie. Szczególnej uwagi wymaga zamiennik: zgodne wymiary nie gwarantują zgodności oznaczeń.
Przed uruchomieniem serii sprawdź orientację osadzonych elementów i wykonaj test z ograniczeniem prądu oraz napięcia zgodnym z dokumentacją układu. Brak światła może oznaczać odwróconą diodę, przerwę w połączeniu albo problem z zasilaniem. Nie zwiększaj napięcia w ciemno: odwrócony LED może zostać przeciążony napięciem wstecznym. Dla szeregowego łańcucha potrzebne są punkty pomiarowe umożliwiające lokalizację przerwy.
Jak wyznaczyć okno procesu dla montażu LED
Okno procesu to wspólny zakres parametrów, w którym pasta tworzy prawidłowe połączenie, a LED i płytka zachowują dopuszczalne warunki obróbki. Maksymalna temperatura podana dla elementu nie jest zalecaną nastawą pieca. Profil trzeba sprawdzić na reprezentatywnym zespole, z uwzględnieniem miejsc nagrzewających się najwolniej i najszybciej.
| Etap | Co wpisać do karty procesu | Skąd przyjąć granice | Jak potwierdzić |
|---|---|---|---|
| Nadruk pasty | Grubość szablonu, otwory, objętość i położenie nadruku na każdym rodzaju pola | Zaleceń LED, właściwości pasty i oceny zdolności procesu drukowania | Inspekcją pasty SPI; kontrolą wysokości, objętości i rozdzielenia nadruków |
| Osadzanie | Położenie, obrót, wysokość, nacisk i rodzaj ssawki | Rysunku montażowego, wymagań optyki oraz instrukcji obudowy | Kontrolą przed piecem i oględzinami powierzchni LED |
| Nagrzewanie | Szybkość wzrostu temperatury i przebieg podgrzewania | Wspólnych ograniczeń pasty, elementów i laminatu | Rejestracją temperatury w określonych punktach zespołu |
| Rozpływ i chłodzenie | Temperaturę szczytową, czas powyżej temperatury likwidusu stopu oraz szybkość chłodzenia | Karty pasty i dopuszczalnego profilu LED oraz pozostałych elementów | Profilem termicznym, oceną spoin i kontrolą pustek |
Likwidus oznacza temperaturę, powyżej której stop jest całkowicie ciekły. Czas ponad tą temperaturą dotyczy przebiegu na zespole, a nie wyłącznie czasu przejazdu przez strefę pieca. O połączeniu decyduje cały profil; podniesienie temperatury szczytowej bez sprawdzenia pozostałych parametrów może pogorszyć wynik. Podstawy procesu opisuje artykuł o lutowaniu PCB.
Przy zmianie pasty, szablonu, konstrukcji płytki lub obudowy LED ponownie oceń profil i jakość połączeń. W próbach zmieniaj jeden parametr naraz, zapisując konfigurację i kryteria odbioru. Pozwala to odróżnić wpływ korekty od zwykłego rozrzutu procesu.

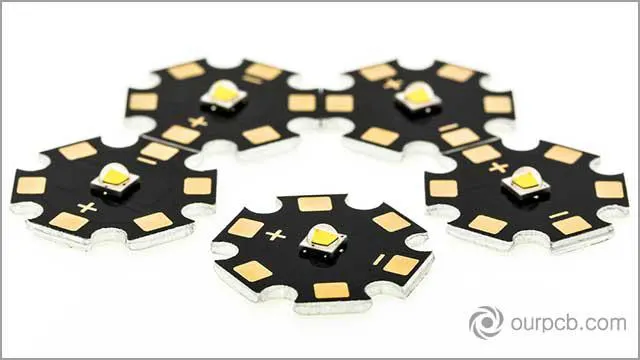

Odprowadzanie ciepła: co rzeczywiście daje podłoże aluminiowe
Podłoże metalowe pomaga rozprowadzić ciepło, lecz nie naprawia wadliwej spoiny. W typowej płytce z izolowanym rdzeniem metalowym ciepło przechodzi także przez warstwę dielektryka i styk z radiatorem. Znaczenie mają ich właściwości oraz geometria. Z kolei FR-4 może być właściwym wyborem, jeśli układ miedzi, przelotki i sposób chłodzenia spełniają wymagania projektu. Dobór podłoża omawia tekst o aluminiowych PCB.
Nie utożsamiaj temperatury radiatora z temperaturą złącza LED. Ta druga zależy od mocy wydzielanej jako ciepło i oporów na drodze jego przepływu. Również pomiar obudowy kamerą termowizyjną nie jest bezpośrednim pomiarem złącza; wymaga uwzględnienia emisyjności powierzchni i warunków obserwacji.
Szacowanie temperatury złącza — przykład założony
Załóżmy pracę ustaloną pojedynczej diody: prąd I = 0,35 A, napięcie przewodzenia UF = 3,0 V, moc optyczna opuszczająca LED Popt = 0,30 W, temperatura punktu lutowniczego Ts = 60°C oraz rezystancja cieplna złącze–punkt lutowniczy Rθj-s = 8 K/W. Wszystkie te liczby są założone, nie pochodzą z karty wybranego produktu.
- Moc elektryczna: Pel = UF × I = 3,0 × 0,35 = 1,05 W.
- Z bilansu energii moc cieplna: Pciepła = Pel − Popt = 1,05 − 0,30 = 0,75 W.
- Przyrost temperatury: ΔT = Pciepła × Rθj-s = 0,75 × 8 = 6 K.
- Temperatura złącza: Tj = Ts + ΔT = 60°C + 6 K = 66°C.
Obliczenie zakłada, że ciepło odpływa przez wskazaną drogę i że rezystancję zdefiniowano względem mocy cieplnej. Niektórzy producenci podają parametr odniesiony do mocy elektrycznej; wtedy należy użyć ich definicji i wzoru. Temperaturę punktu odniesienia trzeba ustalić zgodnie z instrukcją pomiaru dla konkretnego LED. Wynik 66°C jest demonstracją metody, nie dowodem bezpieczeństwa projektu ani prognozą trwałości.
Typowe błędy, które utrudniają usunięcie wad
- Dodawanie pasty przy każdej pustce. Najpierw sprawdź objętość nadruku, odpływ lutu i zwilżanie. Nadmiar pasty może zwiększyć przechylenie obudowy.
- Korygowanie każdej wady temperaturą pieca. Błędnej polaryzacji ani przesuniętego nadruku nie naprawi cieplejszy profil.
- Odbiór wyłącznie na podstawie świecenia. Test elektryczny nie potwierdza jakości ukrytej spoiny ani warunków cieplnych podczas długotrwałej pracy.
- Pomijanie strat w zasilaniu. Sterownik i rezystory również nagrzewają zespół. Oceniaj temperaturę w docelowej obudowie i przy przewidzianym obciążeniu.
- Poprawki bez kontroli obciążenia cieplnego. Dopuszczalną liczbę cykli i warunki naprawy określa dokumentacja elementu; po wymianie ponownie sprawdź połączenia oraz optykę.
Lista kontrolna przed zleceniem montażu
- Pełne oznaczenia LED i zatwierdzonych zamienników w zestawieniu materiałowym BOM, wraz z wymaganymi grupami barwy i strumienia świetlnego.
- Rysunki pól i szablonu, plik współrzędnych oraz jednoznaczne oznaczenia anody i katody.
- Wymagania dotyczące przelotek w polu termicznym, płaskości płytki i połączenia z radiatorem.
- Granice przesunięcia, obrotu i przechylenia, wynikające także z konstrukcji optyki.
- Procedura oceny pustek: obszar odniesienia, kryteria i zakres kontroli.
- Warunki testu elektrycznego i cieplnego, punkty pomiarowe oraz sposób dokumentowania odchyleń.
FAQ — pytania o montaż LED na PCB
Czy świecąca dioda może mieć wadliwe połączenie termiczne?
Tak. Połączenia anody i katody mogą przewodzić prąd mimo nieprawidłowego lutowania osobnego pola termicznego. Krótki test świecenia nie zastępuje kontroli tej spoiny ani oceny temperatury podczas pracy.
Jaki udział pustek pod LED jest dopuszczalny?
Obowiązuje kryterium dla konkretnej obudowy i zastosowania, uzgodnione w dokumentacji odbioru. Sam udział powierzchniowy jest niewystarczający: znaczenie mają także największa pustka i jej położenie względem źródła ciepła.
Czy każda dioda mocy wymaga aluminiowej PCB?
Nie. Decyduje dopuszczalna temperatura złącza i skuteczność całej drogi cieplnej. FR-4 z odpowiednią miedzią i przelotkami może spełnić wymagania, natomiast źle zaprojektowany styk aluminiowej płytki z radiatorem może ograniczyć chłodzenie.
Czy po wymianie LED na zamiennik można zachować program montażowy?
Dopiero po sprawdzeniu zgodności wyprowadzeń, oznaczeń polaryzacji, geometrii pól, chwytu i profilu lutowania. Trzeba też porównać właściwości elektryczne, cieplne i optyczne. Sama zgodność wymiarów obudowy nie wystarcza.
