Kontrola rentgenowska PCB pozwala oceniać ukryte połączenia lutowane, zwłaszcza pod obudowami BGA i QFN: wykrywać mostki, brakujące kulki oraz pustki w lutowiu. Obraz 2D jest rzutem całej prześwietlanej struktury, natomiast tomografia 3D pomaga ustalić, na jakiej wysokości znajduje się podejrzany obszar. O przyjęciu połączenia decydują wymagania dla konkretnego wyrobu i wiarygodność badania; sam regularny kształt kulki nie dowodzi prawidłowego zespolenia lutu z polem.
Co pokazuje prześwietlenie zmontowanej płytki?
W kontekście montażu kontroluje się przede wszystkim PCBA, czyli płytkę z zamontowanymi elementami. Źródło promieniowania i detektor znajdują się po przeciwnych stronach badanego obszaru. Kontrast zależy od składu materiałów, ich grubości na drodze wiązki i energii promieniowania. Lutowie oraz miedź osłabiają wiązkę inaczej niż laminat i pusta przestrzeń. Na tej różnicy opiera się interpretacja obrazu.
Przy typowym wyświetlaniu metal jest ciemniejszy, a pustka jaśniejsza od otaczającego lutowia. Program może jednak odwrócić skalę szarości, dlatego kolor nie jest samodzielnym kryterium wady. Najpierw trzeba ustalić sposób prezentacji obrazu i rozpoznać geometrię badanego połączenia.
Kontrola rentgenowska może być ręczna lub zautomatyzowana. Skrót AXI oznacza automatyczną kontrolę rentgenowską, a nie każde badanie rentgenowskie. Z kolei automatyczna kontrola optyczna AOI ocenia widoczne powierzchnie. Nie zapewnia pełnego wglądu pod korpus BGA. Różnice konstrukcyjne omawia artykuł o rodzajach obudów BGA.

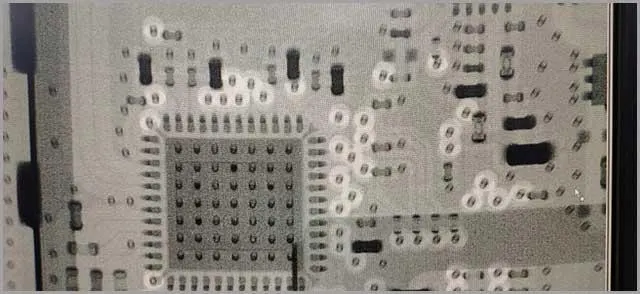

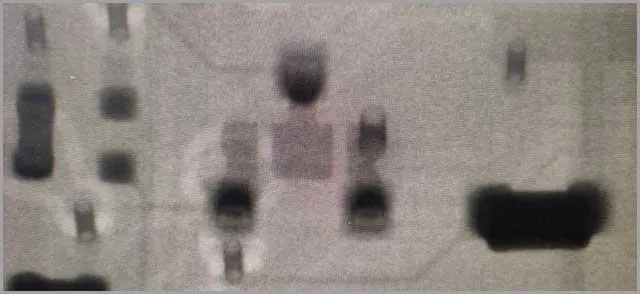

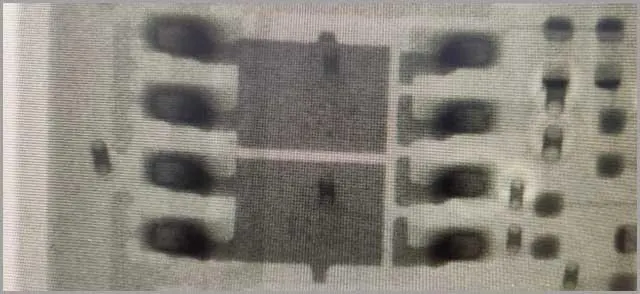

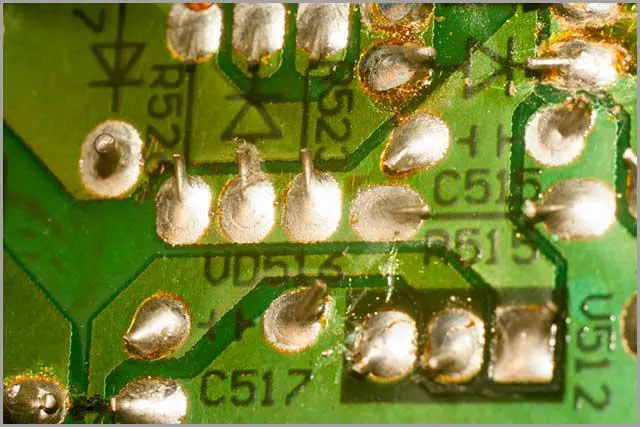

Ilustracje zachowane z pierwotnego wpisu mają charakter poglądowy. Nie stanowią udokumentowanych wyników badań ani wzorców akceptacji wad.
Pustki, mostki i przerwy: jak czytać obraz BGA?
Pustki wewnątrz połączenia
Pustka to obszar wewnątrz spoiny niewypełniony lutowiem. Może powstać między innymi wskutek uwięzienia gazów podczas lutowania rozpływowego. Na obrazie szuka się lokalnej zmiany kontrastu w obrębie kulki, ale najpierw wyklucza wpływ przelotek, pól i elementów po drugiej stronie płytki. Prześwietlenie pokazuje skutek; samo nie wskazuje jednoznacznie przyczyny procesowej.
Oceniaj każde połączenie osobno: łączny udział powierzchni pustek w rzucie, największą pustkę, ich rozmieszczenie oraz powtarzalność zjawiska w obudowie. Pustki skupione przy granicy z polem lutowniczym wymagają innej analizy niż rozproszone wewnątrz lutowia. W pojedynczym rzucie 2D nie można wiarygodnie przypisać im wysokości. Przy wymaganiu dotyczącym położenia potrzebne jest badanie, które tę wysokość rozróżnia.
Nie przenoś automatycznie kryterium dla kulki BGA na duże pole termiczne obudowy QFN. Znaczenie mają tam również rozkład obszarów połączonych lutem, droga przepływu ciepła i zalecenia producenta elementu. Udział pustek jest wskaźnikiem geometrycznym, a nie gotowym wynikiem oceny temperatury pracy.
Mostek między sąsiednimi połączeniami
Mostek może wyglądać jak pas lutowia łączący sąsiednie kulki. Zanim uznasz go za wadę, sprawdź, czy nie oglądasz nakładających się struktur z różnych wysokości. Pomaga dodatkowe ujęcie skośne albo przekrój tomograficzny. Ciągły obszar lutowia w miejscu, gdzie dokumentacja wymaga rozdzielenia połączeń, jest podstawą do odrzucenia. Pomiar elektryczny może potwierdzić zwarcie między odrębnymi sieciami, lecz nie zastępuje oceny geometrii.
Połączenie sąsiednich kulek należących do tej samej sieci może nie powodować błędu w teście elektrycznym. Nadal trzeba je ocenić według wymagań montażowych. Zgodność ze schematem nie oznacza automatycznie zgodności wykonania.
Brak kulki, niedostateczne zwilżenie i podejrzenie przerwy
Brak obrazu kulki porównaj z mapą wyprowadzeń producenta: część pozycji w obudowie może być celowo nieobsadzona. Różnica średnic lub kształtu spoin jest sygnałem do sprawdzenia, ale może wynikać także z konstrukcji, perspektywy lub nakładania obrazów. Przy ocenie połączeń lutowanych BGA porównuj miejsca o tej samej geometrii, zamiast zakładać, że wszystkie muszą wyglądać identycznie.
Szczególnie trudny jest brak zespolenia kulki z przetopioną pastą: obie części lutowia mogą się stykać i tworzyć pozornie poprawny obrys. Cienka szczelina albo pęknięcie mogą pozostać niewidoczne z powodu kierunku wiązki i rozdzielczości. Dodatkowe projekcje oraz tomografia zwiększają zakres dostępnej informacji, ale nie gwarantują wykrycia każdej takiej nieciągłości. Przy nierozstrzygniętej diagnozie dobiera się test elektryczny i ewentualne badanie niszczące.
Kontrola 2D czy 3D? Dobór metody do pytania
W 2D wszystkie struktury na drodze wiązki nakładają się na obraz. Przechylenie płytki lub zmiana kierunku obserwacji pomaga je rozdzielić, ale samo ujęcie skośne nadal jest projekcją. Tomografia komputerowa CT rekonstruuje przestrzeń na podstawie wielu projekcji. Laminografia wykorzystuje geometrię akwizycji dostosowaną do płaskich obiektów; jej możliwości rozdzielania szczegółów trzeba ocenić dla konkretnego układu pomiarowego.
| Zadanie | Co daje 2D? | Kiedy potrzebna jest rekonstrukcja 3D? |
|---|---|---|
| Brak kulki lub wyraźny mostek | Zwykle pozwala wskazać podejrzane miejsce; potrzebna jest mapa wyprowadzeń. | Gdy elementy po drugiej stronie zasłaniają obszar albo dodatkowa projekcja nie rozstrzyga. |
| Udział pustek w rzucie | Pozwala obliczyć powierzchnię widocznych obszarów przy ustalonej metodzie ich wyznaczania. | Gdy wymaganie dotyczy objętości pustek lub ich położenia względem pola. |
| Podejrzenie przerwy na granicy połączenia | Może ujawnić nieprawidłowy kształt, lecz poprawny obrys nie wyklucza przerwy. | Gdy trzeba obejrzeć wybrany poziom połączenia; nadal konieczna jest odpowiednia rozdzielczość. |
| Gęsty montaż po obu stronach płytki | Nakładanie struktur utrudnia pomiar i identyfikację wad. | Gdy potrzebne jest oddzielenie struktur leżących na różnych wysokościach. |
| Ocena struktury metalurgicznej spoiny | Nie zastępuje badania materiałowego. | Pomaga wybrać miejsce dalszej analizy, ale sama nie zastępuje przekroju metalograficznego. |
Wielkość piksela lub woksela nie jest równoznaczna z najmniejszą wykrywalną wadą. Znaczenie mają także ognisko lampy, powiększenie geometryczne, kontrast, szum i ruch próbki. Powiększenie obrazu na ekranie nie przywraca szczegółów, których nie zarejestrowano. Dla dużej płytki możliwe powiększenie ogranicza również geometria urządzenia i przestrzeń potrzebna do ruchu próbki.
Rekonstrukcja 3D również ma ograniczenia: metal może powodować smugi i inne artefakty, a ograniczony zakres kierunków obserwacji utrudnia odtworzenie niektórych szczegółów. Nieciągłość widoczna tylko na pojedynczej warstwie rekonstrukcji wymaga sprawdzenia w sąsiednich warstwach i innych płaszczyznach. O przydatności metody decyduje jej zdolność do wykrycia poszukiwanej wady w konkretnej płytce, nie sam napis „3D” w raporcie.
Jak obliczyć udział pustek? Przykład założony
Załóżmy analizę rzutu pojedynczego połączenia BGA. Jego pełny obrys, łącznie z pustkami, obejmuje 10 000 pikseli. Wewnątrz wyznaczono obszary pustek o powierzchniach 900, 400 i 300 pikseli. Są rozłączne w rzucie i mieszczą się w tym samym obrysie. Wszystkie liczby w tym przykładzie są założone; nie pochodzą z pomiaru.
Definiujemy udział powierzchniowy: U = Ap / Ao × 100%, gdzie Ap oznacza powierzchnię sumy obszarów pustek w rzucie, a Ao — powierzchnię całego obrysu połączenia. Nakładające się obszary liczy się tylko raz. Ponieważ licznik i mianownik pochodzą z tego samego obrazu, do samego ilorazu wystarczą liczby pikseli; pomiar wymiarów fizycznych wymaga kalibracji skali.
- Łączna powierzchnia pustek: Ap = 900 + 400 + 300 = 1600 pikseli.
- Łączny udział pustek: U = 1600 / 10 000 × 100% = 16%.
- Udział największej pustki: 900 / 10 000 × 100% = 9%.
Wynik 16% nie oznacza, że pustki zajmują taki sam procent objętości spoiny. Nie opisuje też ich odległości od pola lutowniczego. Wyniku 9% dla największej pustki nie wolno porównywać z limitem przeznaczonym dla sumy pustek. Oba wskaźniki odpowiadają na różne pytania.
Przed powtórzeniem rachunku sprawdź obrys połączenia i próg szarości oddzielający pustkę od lutowia. Jeśli tło lub miedź zakłócają kontrast, automatyczne zaznaczenie może obejmować niewłaściwy obszar. Zachowaj obraz źródłowy i maskę pomiarową. Wynik leżący blisko granicy odbioru trzeba rozpatrywać wraz z niepewnością metody, zamiast rozstrzygać go przez samo zaokrąglenie.
Jak ustalić warunki przyjęcia lub odrzucenia?
Nie istnieje pojedynczy próg, który można bez sprawdzenia zastosować do każdej obudowy i każdego rodzaju pustki. Dokumentacja odbiorcza powinna wskazywać właściwe wymagania, wydanie przywołanej normy, klasę wyrobu oraz wymagania producenta elementu i klienta. Jeżeli przywołano IPC-A-610, trzeba odczytać kryterium dla właściwego typu połączenia w uzgodnionym wydaniu. Oznaczenie normy bez tych ustaleń nie wystarcza do decyzji.
Przed badaniem przygotuj poniższą listę kontrolną. Jej uzupełnienie pozwala odtworzyć ocenę i sprawdzić, czy raport rzeczywiście odpowiada wymaganiom.
- Zidentyfikuj obiekt: numer płytki, rewizję, oznaczenie elementu, orientację obudowy i współrzędne ocenianej kulki.
- Określ szukaną wadę: mostek, brak połączenia, pustkę wewnętrzną albo nieciągłość przy polu. Zapisz, czego zastosowana metoda nie rozstrzyga.
- Ustal mierzoną wielkość: udział powierzchni w rzucie, udział objętości lub położenie. Określ obrys odniesienia oraz sposób liczenia pustek.
- Wskaż kryterium: dokument, jego wydanie i odpowiedni punkt, a także ewentualne wymaganie szczególne. Próg musi odpowiadać mierzonej wielkości.
- Zapisz warunki badania: kierunek projekcji, ustawienia akwizycji, skalę, sposób rekonstrukcji i wyznaczania granic obszarów. Zachowaj dane potrzebne do powtórzenia analizy.
- Uzasadnij decyzję: zgodne, niezgodne albo nierozstrzygnięte. W ostatnim przypadku wskaż następne badanie zamiast domyślnie akceptować płytkę.
Przy pustkach przekroczenie właściwego, uzgodnionego limitu oznacza niezgodność. Przy mostku ocenia się niedozwolone połączenie obszarów, które mają pozostać rozdzielone. Podejrzenie przerwy wymaga potwierdzenia metodą odpowiednią do jej geometrii. Brak widocznej wady oznacza jedynie, że nie wykryto jej w zakresie możliwości przeprowadzonego badania.
Jak połączyć rentgen z innymi badaniami?
AOI, kontrola rentgenowska i test elektryczny dostarczają różnych informacji. Obrazowanie ocenia geometrię, test elektryczny sprawdza połączenia w objętym nim zakresie, a test funkcjonalny — działanie układu w określonych warunkach. Poprawna praca podczas testu nie wyklucza słabego połączenia, które ujawni się później pod wpływem obciążeń.
Jeżeli trzeba ocenić granicę lutowia i pola, strukturę materiału lub przebieg pęknięcia, pomocna jest mikrosekcja połączenia. Jest to badanie niszczące, a wynik dotyczy przeciętego obszaru. Obraz rentgenowski pomaga zaplanować miejsce przekroju, dzięki czemu analiza trafia w podejrzaną spoinę.
Wymagania warto rozdzielić między dokumentację dla producenta PCB i plan kontroli montażu PCB. W pierwszej istotne są między innymi pola i przelotki, w drugim — pasta, ustawienie elementów, profil lutowania i odbiór spoin. Wykrycie wady powinno prowadzić do sprawdzenia jej przyczyny, a nie do automatycznej zmiany wszystkich parametrów procesu.
Typowe błędy w ocenie prześwietleń
- Uśrednianie całego BGA. Średni udział pustek może ukryć pojedyncze niezgodne połączenie. Raportuj wynik dla wskazanej kulki.
- Uznawanie każdej jasnej plamy za pustkę. Sprawdź skalę szarości, przelotki i nakładanie struktur, zanim uruchomisz pomiar.
- Porównywanie wyników z innymi ustawieniami. Zmiana projekcji lub sposobu wyznaczania granic może zmienić wynik bez zmiany samej spoiny.
- Akceptacja na podstawie obrysu kulki. Regularny kształt nie dowodzi zwilżenia ani ciągłości metalurgicznej.
- Automatyczna naprawa po alarmie AXI. Najpierw potwierdź wskazanie. Niepotrzebne ponowne lutowanie dodatkowo obciąża płytkę i element.
FAQ — pytania o kontrolę rentgenowską PCB
Czy każda pustka w BGA oznacza odrzucenie?
Nie. Decyzja zależy od odpowiedniego kryterium odbioru, wielkości i rozmieszczenia pustek oraz typu połączenia. Jeżeli nie ustalono kryterium, sam procent z programu nie wystarcza do przyjęcia ani odrzucenia. Najpierw trzeba ustalić wymaganie i sposób jego sprawdzania.
Czy 2D wystarczy do kontroli płytki dwustronnej?
Może wystarczyć, jeśli badany obszar jest czytelny i metoda pozwala wykryć wskazaną wadę. Decyduje nakładanie struktur, nie sama obecność elementów po obu stronach. Gdy dodatkowa projekcja nie rozdziela obszarów, rozważ tomografię lub laminografię.
Czy rentgen wykryje każde zimne połączenie?
Nie. Określenie „zimne połączenie” obejmuje różne nieprawidłowości, a obraz rentgenowski nie jest bezpośrednim pomiarem zwilżenia ani wytrzymałości. Przy poprawnym obrysie i podejrzeniu braku zespolenia potrzebne mogą być inne kierunki obrazowania, test elektryczny lub przekrój.
Co powinien zawierać użyteczny raport?
Identyfikację płytki i połączeń, obrazy źródłowe, zaznaczone obszary pomiaru, warunki badania, definicję wskaźnika, kryterium odbioru oraz uzasadnioną decyzję. Raport powinien wskazywać ograniczenia i miejsca nierozstrzygnięte. Sam kolorowy znacznik przy kulce nie pozwala odtworzyć oceny.
