Ręczna pompka do rozlutowywania sprawdza się przy pojedynczych połączeniach przewlekanych (THT); wymaga osobnej lutownicy. Do częstego demontażu złączy wielopinowych wybierz rozlutownicę z grzaną dyszą i pompą próżniową. Do resztek lutu na polach SMD przydaje się plecionka. Przed ponownym montażem sprawdź pola i metalizację otworów — samo usunięcie cyny nie wystarcza.
Spis treści
- Jak działają pompki do rozlutowywania i czym różnią się ich rodzaje?
- Dobór odsysacza cyny do pól i otworów PCB
- Jak używać pompki do rozlutowywania krok po kroku?
- Temperatura i czas rozlutowywania
- Przykład doboru dyszy do złącza THT
- Kontrola padów i metalizacji po rozlutowywaniu
- Czyszczenie pompki i przyczyny słabego odsysania
- Najczęstsze pytania o pompki do rozlutowywania
Jak działają pompki do rozlutowywania i czym różnią się ich rodzaje?

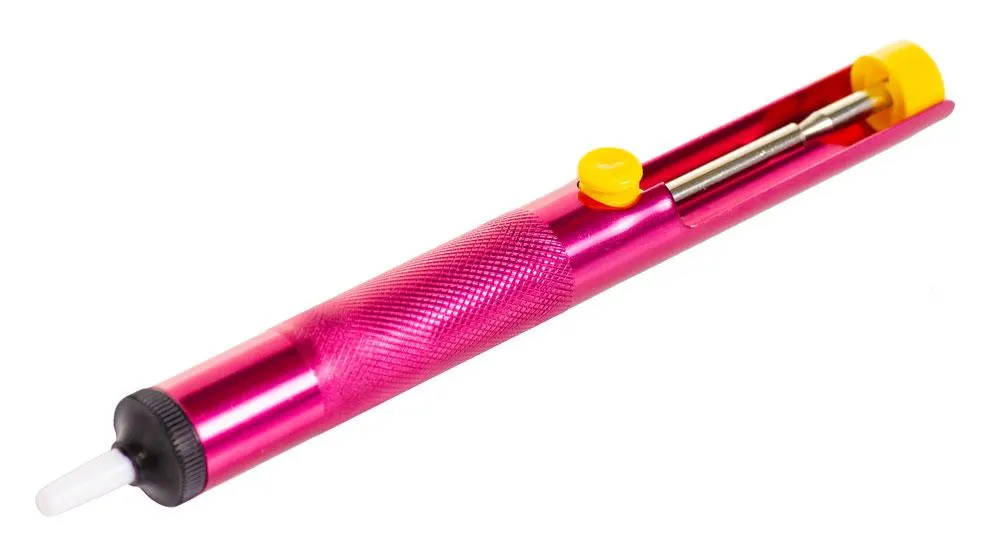

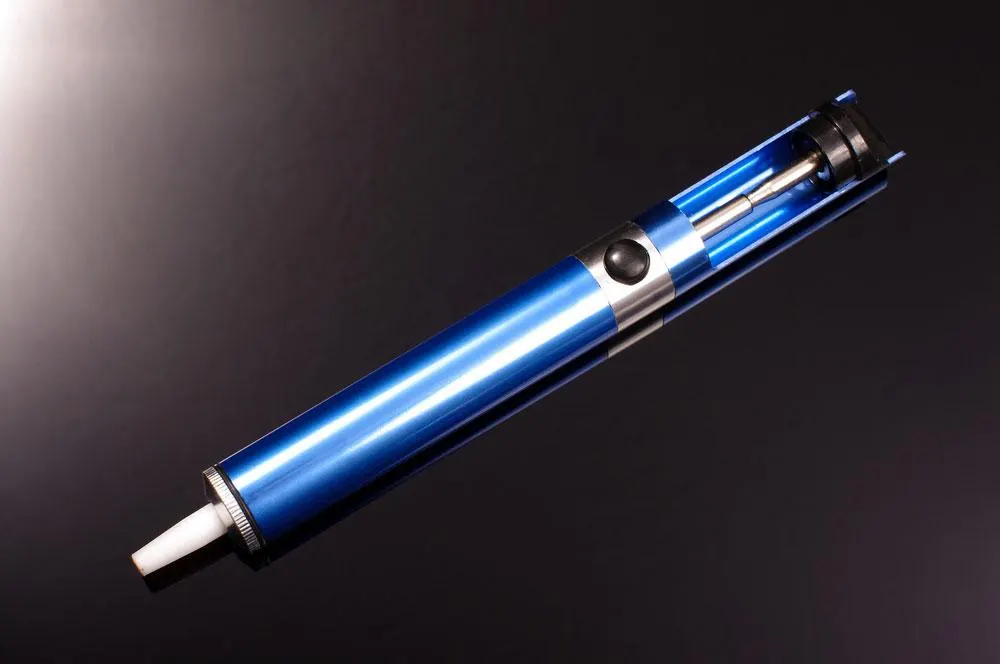

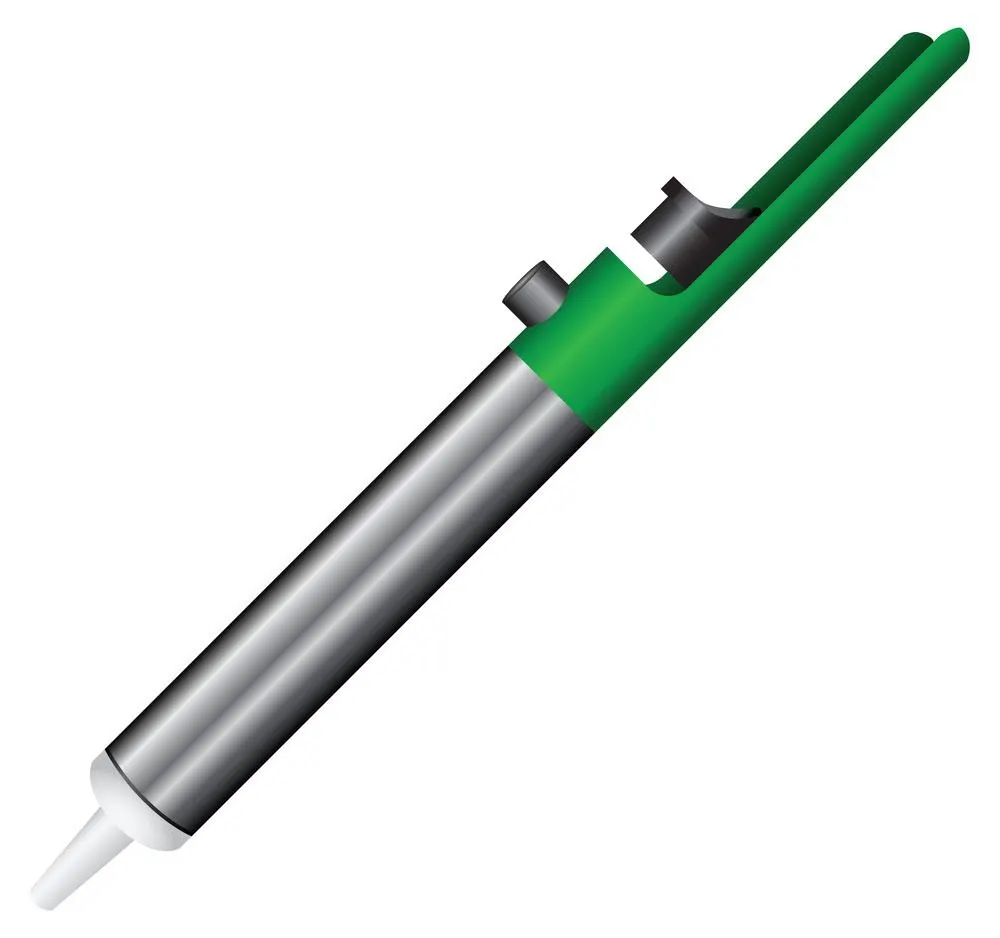

Ręczna pompka do rozlutowywania
Ręczna pompka zasysa płynny lut po zwolnieniu napiętego tłoka. Przed zakupem sprawdź odrzut mechanizmu i wygodę obsługi jedną ręką.
Przy wyborze sprawdź dostępność końcówek i uszczelek, łatwość opróżniania oraz wygodę napinania tłoka. Do pracy z wrażliwymi układami dobierz narzędzie o właściwościach ESD określonych przez producenta. Metalowa obudowa sama nie potwierdza ochrony przed wyładowaniami elektrostatycznymi.

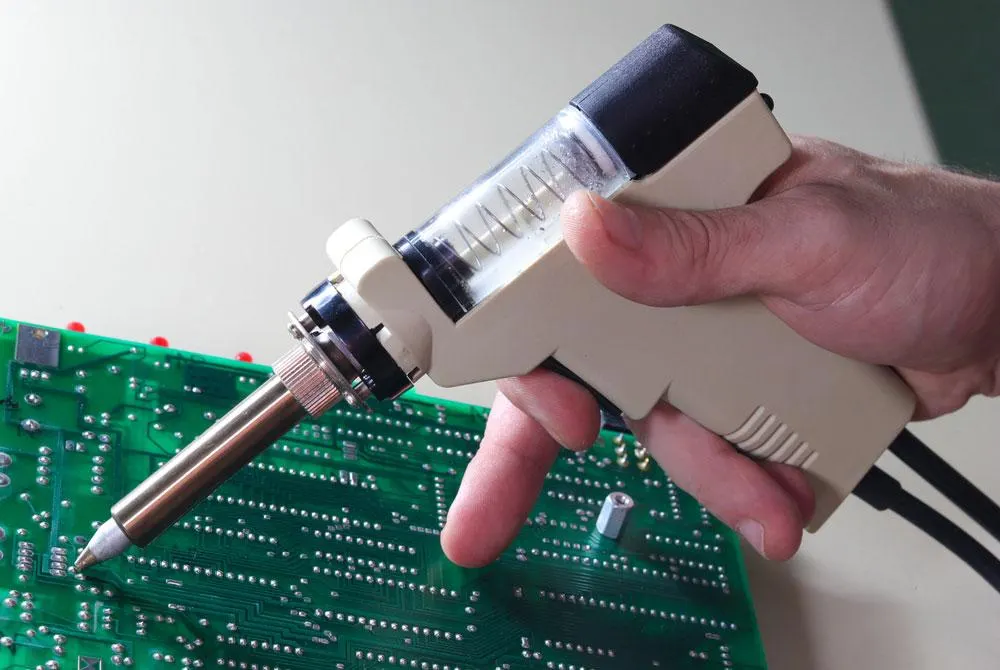

Rozlutownica z grzałką i pompą próżniową

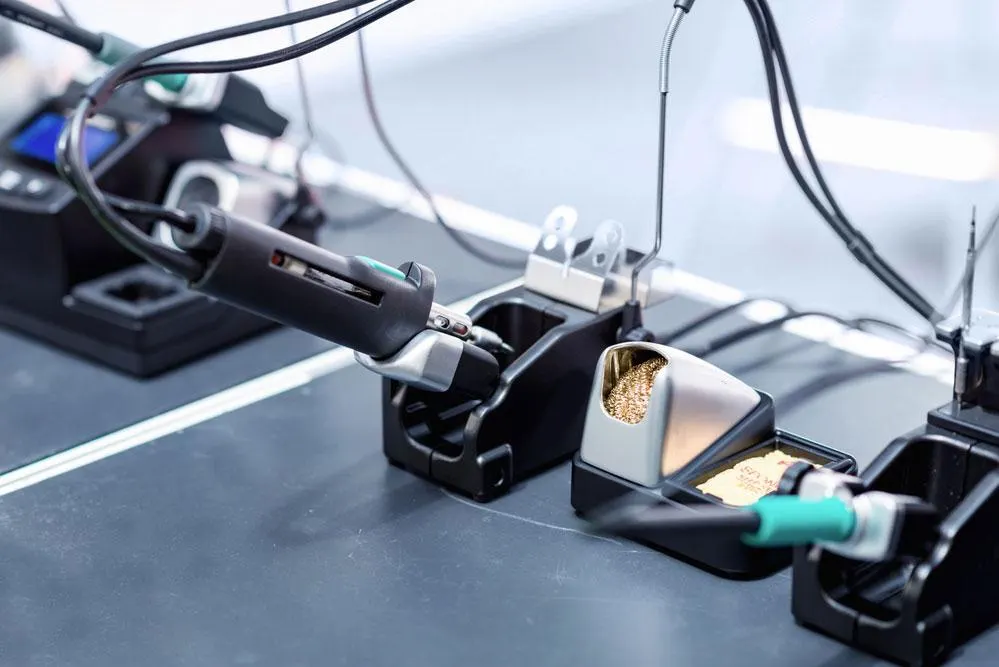

Stacja rozlutownicza łączy grzaną dyszę z odsysaniem uruchamianym przyciskiem. Ułatwia pracę przy wielu wyprowadzeniach THT, ponieważ nie wymaga przenoszenia osobnej pompki nad spoinę. Potrzebuje jednak czyszczenia kanału, zbiornika i filtrów. Sam napis „elektryczny odsysacz” nie rozstrzyga konstrukcji: niektóre modele mają grzałkę, lecz nadal wykorzystują ręcznie napinaną sprężynę zamiast pompy elektrycznej.

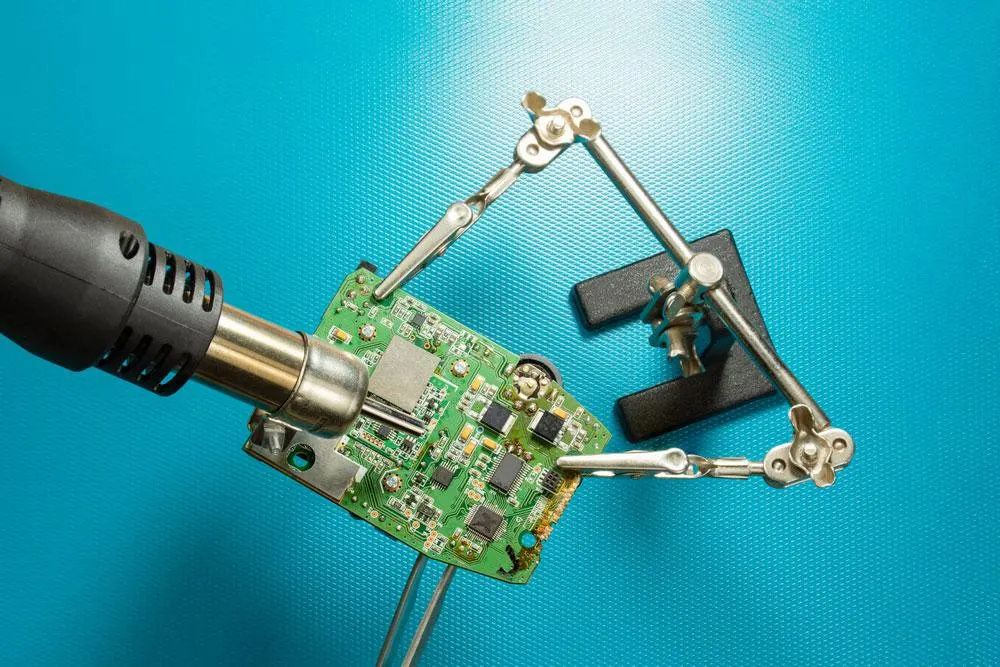

Pompka, plecionka czy inne narzędzie do rozlutowywania?
Plecionka z topnikiem zbiera spoiwo z powierzchni pól i mostków SMD; jej szerokość dobierz do pola. Odsysacz służy przede wszystkim do opróżniania otworów. Do demontażu SMD wybierz narzędzie ogrzewające potrzebne spoiny jednocześnie. Porównanie metod zawiera poradnik jak usunąć lut z PCB.
Dobór odsysacza cyny do pól lutowniczych i otworów PCB
Sprawdź średnicę gotowego otworu po metalizacji, przekrój wyprowadzenia, wielkość pola oraz połączenie z pozostałą miedzią. Dwa otwory o tej samej średnicy mogą wymagać innego sposobu nagrzewania, jeśli jeden łączy się z wąską ścieżką, a drugi z rozległą płaszczyzną masy. Tabela ułatwia dobór narzędzia; nie przedstawia wyników prób.
| Pole lub otwór | Co utrudnia odsysanie? | Dobór narzędzia i ocena efektu |
|---|---|---|
| Małe pole THT, ciasny otwór wokół wyprowadzenia | Mała szczelina ogranicza przepływ, a cienka pozostałość lutu może nadal trzymać nóżkę. | Dobierz końcówkę mieszczącą się przy polu. Sprawdź uwolnienie wyprowadzenia, nie tylko usunięcie lutu z powierzchni. |
| Pole THT połączone z wąską ścieżką | Lut może zastygać podczas zamiany lutownicy na pompkę. | Przygotuj odsysacz przed grzaniem. Po usunięciu lutu obejrzyj obie strony otworu i połączenie pola ze ścieżką. |
| Duże pole lub otwór połączony z płaszczyzną masy | Miedź odprowadza ciepło w głąb płytki; stopiona powierzchnia nie oznacza stopienia całej spoiny. | Popraw kontakt cieplny i dobierz odpowiedni grot. Rozważ rozlutownicę lub kontrolowane podgrzewanie płytki od spodu. |
| Większy otwór złącza lub szczelina pod płaskie wyprowadzenie | Więcej spoiwa oraz niedopasowanie okrągłej dyszy do kształtu połączenia. | Dobierz dyszę do rzeczywistego przekroju końcówki elementu. Sprawdź pozostałości przy krawędziach i stan metalizacji. |
| Mały pad SMD bez otworu | Końcówka pompki może zasłaniać pole, a jej ruch naruszyć sąsiedni element. | Do resztek lutu użyj dopasowanej plecionki. Do demontażu dobierz narzędzie ogrzewające potrzebne spoiny jednocześnie. |
W rozlutownicy grzanej średnica wewnętrzna dyszy musi pozwalać objąć wyprowadzenie bez zakleszczania, a część zewnętrzna powinna zapewniać kontakt z polem bez opierania się o sąsiednie elementy. Dla prostokątnej nóżki uwzględnij jej przekątną, nie tylko szerokość. W katalogu dysz sprawdzaj oba wymiary i zgodność z modelem rozlutownicy. Końcówki ręcznej pompki nie wciskaj w otwór i nie używaj jej do podważania elementu.
Przy zamawianiu płytki uzgodnij z producentem PCB tolerancję gotowego otworu i wymagania metalizacji. Wielkość pierścienia miedzi wokół otworu nie określa grubości jego metalizacji.
Jak używać pompki do rozlutowywania krok po kroku?
Odłącz zasilanie i akumulator, upewnij się, że kondensatory są bezpiecznie rozładowane, i zamocuj PCB. Zapewnij odciąg oparów, okulary i ochronę ESD. Sprawdź, czy nóżki nie są zagięte. Przygotuj drożną pompkę z napiętym tłokiem, oczyszczony grot i topnik odpowiedni do lutowania.
końcówka pompki
╱ ╱
grot ╱___╱ ← nad lutem
╲ │
╲_____ │ ← wyprowadzenie
╲_________│~~~~~~~ ← płynny lut
═══════════ │ ═════════ ← pole miedziane
███████████ │ █████████ ← PCB
│
- Grzanie: przyłóż grot do pola i wyprowadzenia. Dodaj topnik, a w razie potrzeby odrobinę zgodnego spoiwa. Stop lut w całym połączeniu.
- Odsysanie: zbliż końcówkę do płynnego lutu, jak na schemacie. Zwolnij mechanizm, stabilizując rękę przed odrzutem, i odsuń narzędzia.
- Kontrola: sprawdź uwolnienie każdej nóżki bez ciągnięcia. Jeśli lut pozostał, pozwól miejscu ostygnąć i ustal przyczynę przed kolejną próbą. Po wyjęciu elementu wykonaj kontrolę połączeń.
Nie strząsaj lutu uderzeniem płytki i nie wyciągaj elementu siłą. Plecionkę zdejmuj razem z grotem, gdy spoiwo jest płynne. W rozlutownicy z grzaną dyszą przestrzegaj instrukcji producenta dotyczącej zakończenia odsysania, aby lut nie pozostał w kanale.
Temperatura i czas rozlutowywania
Temperatura topnienia nie jest nastawą lutownicy. Sn63Pb37 topi się w 183 °C, a SAC305 w zakresie około 217–220 °C. Dane sprawdź w karcie używanego spoiwa; różnice omawia poradnik o lucie bezołowiowym.
Dobierz najniższą nastawę pozwalającą sprawnie stopić połączenie zgodnie z instrukcją narzędzia i ograniczeniami materiałów. Jeśli lut nie topi się w dopuszczonym czasie, przerwij grzanie. Sprawdź kontakt grota i odprowadzanie ciepła do płaszczyzn miedzi, zanim podniesiesz nastawę. Średnica otworu nie wyznacza bezpiecznej temperatury ani liczby sekund.
Opcjonalnie: zapis przy poprawkach produkcyjnych
Zapisz rewizję PCB, oznaczenie elementu, spoiwo, grot lub dyszę, nastawę, czas kontaktu i liczbę prób oraz wynik kontroli. Nastawy nie opisuj jako zmierzonej temperatury spoiny. Taki zapis pomaga uzgodnić dalsze postępowanie z wykonawcą, gdy kolejne połączenia trudno rozlutować.
Przykład obliczeniowy (założenia): dobór dyszy do złącza THT
Przyjmij nominalne średnice: okrągła nóżka 0,60 mm, gotowy otwór 1,00 mm, pole 1,80 mm; grzana dysza — wewnętrzna 1,00 mm, zewnętrzna 1,60 mm. Dla współosiowych okręgów odstęp promieniowy to połowa różnicy średnic:
- Luz nóżki w otworze i dyszy: (1,00 − 0,60) / 2 = 0,20 mm.
- Szerokość pierścienia czoła dyszy: (1,60 − 1,00) / 2 = 0,30 mm.
- Zapas do krawędzi pola: (1,80 − 1,60) / 2 = 0,10 mm.
To obliczenie geometryczne bez tolerancji i mimośrodowości, nie próba odsysania. Przesunięcie osi o 0,10 mm wyczerpałoby nominalny zapas do krawędzi pola. Przed zakupem sprawdź tolerancje, profil czoła dyszy, odstępy od elementów i zgodność ze stacją; samo dopasowanie średnic nie potwierdza wydajności cieplnej.
Kontrola padów i metalizacji otworów po rozlutowywaniu
Oględziny pól lutowniczych po użyciu pompki
Po ostygnięciu i oczyszczeniu miejsca obejrzyj obie strony PCB pod powiększeniem. Porównaj je ze zdjęciami sprzed demontażu. Szukaj uniesionej krawędzi pola, przerwy przy wejściu ścieżki, uszkodzenia maski, pęcherzy, przebarwień laminatu i fragmentów miedzi przy wyjętym wyprowadzeniu. Nie sprawdzaj przyczepności pola przez podważanie.
Drożność oceniaj optycznie; prawidłowo dobrane wyprowadzenie nowego elementu powinno wejść bez wciskania. Nie przepychaj lutu twardą igłą i nie rozwiercaj otworu: można w ten sposób przeciąć jego metalizację. Usunięcie spoiwa nie może polegać na usuwaniu miedzi.
Kontrola elektryczna i ograniczenia oceny metalizacji
Na płytce bez zasilania sprawdź ciągłość od naprawianego pola do właściwych punktów tej samej sieci oraz brak niezamierzonych zwarć z sąsiednimi sieciami. Dobierz punkty według schematu. Równoległe drogi przez pozostałe elementy i miedź mogą maskować przerwę w konkretnym otworze.
Sam sygnał ciągłości nie potwierdza zachowania całego przekroju miedzi. Oględziny powierzchni nie ujawnią wszystkich pęknięć metalizacji ani uszkodzeń połączeń z warstwami wewnętrznymi. Przy podejrzeniu takiej wady wstrzymaj ponowny montaż i ustal dalszą ocenę.
Dobór procedury poprawki lub naprawy według IPC-7711/7721 oraz kryteriów odbioru musi odpowiadać dokumentacji wyrobu. Uszkodzone pole lub metalizacja wymagają osobnej decyzji o naprawie PCB. Po ponownym lutowaniu powtórz kontrolę i przewidziany test funkcjonalny.
Przy zlecaniu montażu PCB uzgodnij sposób akceptacji poprawek i testy po wymianie elementów. Do zapytania dołącz rewizję płytki, oznaczenia wymienianych części, zdjęcia połączeń i liczbę sztuk wymagających poprawki.
Czyszczenie pompki do rozlutowywania i przyczyny słabego odsysania
Jeśli tłok działa, ale lut pozostaje w otworze, najpierw ustal, czy spoiwo było płynne w całym połączeniu. Następnie sprawdź zatkanie dyszy, nagromadzenie lutu w cylindrze, zużycie uszczelki oraz odkształcenie końcówki. Sama siła sprężyny nie rozwiąże problemu z niedogrzaną spoiną lub nieszczelnością.
- Ręczną pompkę rozbieraj po ostygnięciu, zgodnie z instrukcją konkretnego modelu. Usuń zebrany lut i oczyść kanał.
- Wymień uszkodzoną końcówkę lub uszczelkę. Smar stosuj tylko w miejscach i rodzaju wskazanych przez producenta.
- W rozlutownicy sprawdzaj zbiornik i filtry; nie pracuj bez wymaganej filtracji. Czyszczenie gorącej dyszy wykonuj tylko przewidzianym narzędziem i zgodnie z instrukcją.
- Jeżeli drożny odsysacz nadal nie opróżnia otworu połączonego z dużą powierzchnią miedzi, zmień sposób doprowadzania ciepła zamiast mnożyć próby.
Najczęstsze pytania o pompki do rozlutowywania
Dlaczego pompka do rozlutowywania zbiera cynę z powierzchni, ale otwór pozostaje zatkany?
Lut w głębi otworu mógł pozostać stały lub zastygnąć przed odsysaniem. Sprawdź kontakt grota, topnik i odprowadzanie ciepła do płaszczyzn miedzi, a także drożność i dopasowanie końcówki. Nie próbuj wyjąć elementu siłą.
Jaką temperaturę ustawić przy rozlutowywaniu pompą?
Ręczna pompka nie ma nastawy temperatury; reguluje się lutownicę. Dobierz ustawienie do stopu, grota i połączenia według instrukcji sprzętu oraz ograniczeń płytki i elementu. Temperatura topnienia spoiwa nie jest gotową nastawą, a wskazanie stacji nie jest pomiarem spoiny.
Czy po odessaniu cyny można od razu wlutować nowy element?
Najpierw oczyść miejsce, obejrzyj pola i otwory oraz sprawdź połączenia elektryczne. Jeśli pole się uniosło lub są oznaki uszkodzenia metalizacji, samo ponowne zalanie lutem nie jest wystarczającą naprawą. Ustal sposób odtworzenia połączenia i jego kontroli.
