Naprawa PCB: czy każdą płytkę drukowaną można naprawić?

Nie każdą płytkę PCB można naprawić, ale uszkodzony element, pęknięta spoina czy przerwana ścieżka nie muszą oznaczać konieczności wymiany całego modułu. O możliwości naprawy decydują zakres uszkodzeń i stan samej płytki. Najpierw trzeba ustalić przyczynę awarii, następnie dobrać metodę naprawy i sprawdzić działanie układu.

Co obejmuje naprawa płytki drukowanej?

Naprawa PCB może polegać na wymianie podzespołu, poprawieniu połączenia lutowanego, odtworzeniu ścieżki albo naprawie oderwanego pola lutowniczego. Nie zawsze wystarczy więc lutownica i nowy element. Uszkodzenie może obejmować również materiał bazowy, otwory lub przewodniki, a każdy z tych przypadków wymaga innego postępowania.

Trzeba odróżnić usunięcie objawu od usunięcia przyczyny. Wymiana spalonego rezystora nie rozwiąże problemu, jeżeli nadal występuje nieprawidłowe napięcie zasilania lub przeciążenie. Podobnie poprawienie spoin nie przywróci sprawności płytce z uszkodzonymi połączeniami w warstwach wewnętrznych. Zakres prac należy określić po oględzinach i pomiarach, a nie wyłącznie na podstawie widocznego uszkodzenia.

Skąd biorą się uszkodzenia PCB?

Ślady przegrzania, pęknięcia i korozja pomagają wyznaczyć obszar poszukiwań, lecz same nie wyjaśniają całej awarii. Podczas diagnostyki warto rozróżnić kilka grup problemów:

• Przeciążenia elektryczne: nieprawidłowe napięcie wejściowe lub nadmierne obciążenie mogą prowadzić do uszkodzenia rezystorów, diod i układów scalonych.

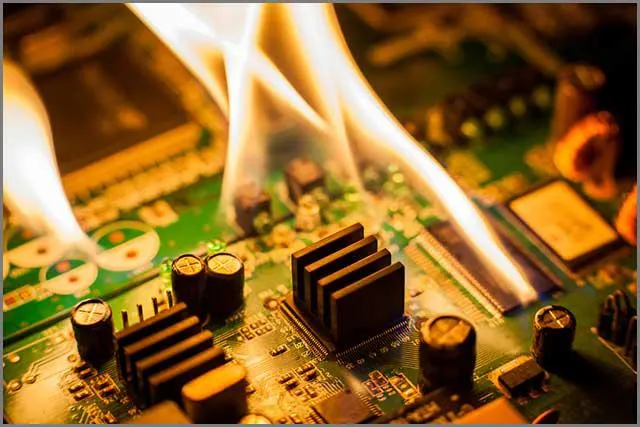

• Problemy cieplne: nieskuteczne odprowadzanie ciepła może powodować przegrzewanie elementów oraz uszkodzenia płytki.
• Uszkodzenia mechaniczne: pęknięcia laminatu, ścieżek i spoin oraz oderwane pola lutownicze wymagają oceny zarówno połączeń, jak i podłoża.
• Zalanie i korozja: mogą uszkodzić przewodniki oraz połączenia. Ich zasięg trzeba ocenić przed decyzją o naprawie.

Warto też rozróżniać ESD, czyli wyładowanie elektrostatyczne, oraz EOS, czyli przeciążenie elektryczne. Oba pojęcia występują w IPC-7711/7721D, ale nie są zamienne. Wyładowania elektrostatycznego nie należy utożsamiać z każdą awarią zasilania czy przepięciem.

Jak zdiagnozować uszkodzoną płytkę PCB?

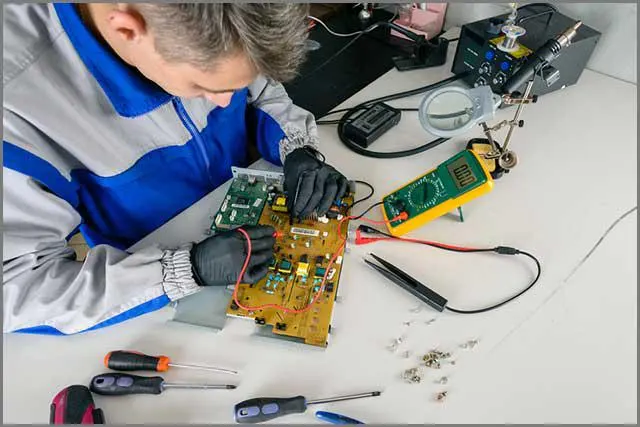

Zacznij od odłączenia zasilania, wyjęcia baterii lub odłączenia akumulatora oraz rozładowania kondensatorów. Oględziny i pomiary rezystancji wykonuj na płytce bez zasilania. Badania wymagające uruchomienia układu stanowią osobny etap diagnostyki.

1. Obejrzyj płytkę. Szukaj przebarwionych elementów, odkształceń laminatu, pękniętych obudów i spoin. Sprawdź także pola lutownicze w obszarze podejrzanej usterki.
2. Zmierz rezystancję między liniami zasilania a masą. Wynik bliski zeru może wskazywać zwarcie. To wskazówka do dalszych poszukiwań, a nie samodzielne rozpoznanie uszkodzonego elementu.
3. Zlokalizuj miejsce nagrzewania. Kamera termowizyjna może ujawnić element wyraźnie cieplejszy od sąsiednich. Nie oznacza to jednak, że każda różnica temperatur potwierdza usterkę.
4. Prześledź przepływ prądu. Zawężaj obszar poszukiwań, zanim zaczniesz demontaż. Celem jest powiązanie wyniku pomiaru z konkretną częścią obwodu.
5. Odłączaj podejrzane elementy dopiero na końcu. Kolejne wylutowywanie kondensatorów lub układów scalonych powinno wynikać z wcześniejszej diagnozy.

Inną metodą lokalizacji zwarcia jest użycie niepalnego preparatu zamrażającego. Po schłodzeniu badanego obszaru miejsce wydzielające ciepło ogrzewa się jako pierwsze, a preparat szybciej z niego odparowuje. Ponieważ obserwacja odbywa się przy włączonym zasilaniu, jako środek ostrożności należy stosować wyłącznie zasilacz z ograniczeniem prądu.

Jak dobrać sposób naprawy?

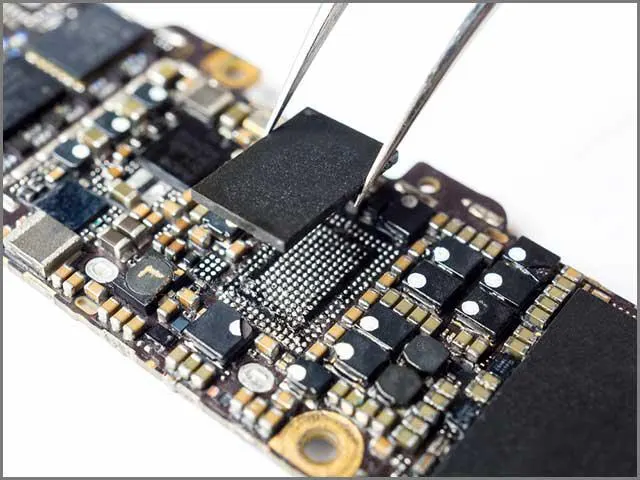

Przy uszkodzeniu podzespołu dobierz właściwy zamiennik i sprawdź jego orientację przed montażem. Unieruchom płytkę, usuń wadliwy element, przygotuj pola lutownicze i dopiero wtedy zamontuj nowy. Odtworzenie połączeń powinno zakończyć się kontrolą, a nie samym stwierdzeniem, że element jest już przylutowany.

Przerwaną ścieżkę można naprawić przez miejscowe usunięcie maski lutowniczej i połączenie zachowanych fragmentów cienkim przewodem. W opisach metod naprawczych występuje również farba przewodząca. Wybór sposobu naprawy musi uwzględniać funkcję połączenia; samo przywrócenie ciągłości nie zastępuje oceny jego stanu.

Oderwane pole lub przewodnik wymaga innego podejścia niż pęknięta spoina. IPC-7721 opisuje między innymi naprawy z użyciem żywicy epoksydowej, kleju w postaci folii i zworek z folii przewodzącej. Obejmuje też naprawy otworów, materiału bazowego oraz rozwarstwień. Nie oznacza to jednak, że każdą z tych usterek można skutecznie usunąć w dowolnych warunkach warsztatowych.

Rozległe rozwarstwienia, liczne oderwane pola lub uszkodzenia warstw wewnętrznych przemawiają za rozważeniem wymiany płytki. Nie ma tu uniwersalnego progu opłacalności: decyzja zależy od zakresu uszkodzeń i możliwości sprawdzenia efektu naprawy.

Narzędzia dobieraj do rozpoznanej usterki

Do podstawowych prac przydają się miernik, lutownica z regulacją temperatury, pęseta, plecionka miedziana i uchwyt do płytki. Przy wymianie niektórych elementów potrzebna będzie stacja na gorące powietrze. Kamera termowizyjna lub preparat zamrażający służą diagnostyce cieplnej. Zestaw narzędzi dobierz po wstępnej ocenie płytki, zamiast traktować podgrzewanie jako pierwszy krok każdej naprawy.

Normy IPC: procedura naprawy a ocena wykonania

Dokumentacja procesu i kryteria odbioru odpowiadają na różne pytania. Jedna opisuje sposób prowadzenia prac, druga pomaga ocenić gotowy zespół.

Wydanie IPC-7711/7721D pochodzi z grudnia 2023 r. i zastępuje wersję C ze stycznia 2017 r. IPC-7711 obejmuje między innymi rozlutowywanie elementów przewlekanych, przygotowanie pól SMT oraz odtwarzanie kulek lutowniczych BGA. IPC-A-610 nie jest instrukcją lutowania i nie zastępuje dokumentacji procesu naprawczego.

Temperatura lutowania: nastawa grotu to nie temperatura spoiny

Temperatura topnienia stopu nie jest gotową nastawą lutownicy. Trzeba odróżnić właściwości spoiwa od temperatury grotu, którym dostarcza się ciepło do połączenia.

Wskazówki dla SAC305 podają także 340–370 °C jako praktyczny zakres początkowy. Rozbieżność pokazuje, że nie należy traktować jednej nastawy jako uniwersalnej recepty. Podane zakresy są orientacyjne i nie zastępują doboru warunków do konkretnego połączenia. O jakości naprawy nie świadczy sama temperatura wyświetlana przez stację.

Przykład obliczeniowy: dlaczego rezystor się przegrzewa?

Przyjmijmy założone wartości: rezystor ma rezystancję 100 Ω i moc znamionową 0,25 W, a napięcie na jego wyprowadzeniach wynosi 12 V. Obliczamy prąd oraz moc wydzielaną w elemencie:

• I = U/R = 12/100 = 0,12 A.
• P = U²/R = 144/100 = 1,44 W.
• Stosunek mocy wydzielanej do znamionowej: 1,44/0,25 = 5,76.

W tym przykładzie obliczeniowym moc jest 5,76 razy większa od znamionowej, więc uszkodzenie wskutek przeciążenia jest prawdopodobne. Przed wymianą trzeba ustalić, dlaczego na rezystorze występuje takie napięcie. Wstawienie kolejnego identycznego elementu bez usunięcia przyczyny nie rozwiązuje problemu. Są to wartości przyjęte do obliczeń, a nie wyniki pomiarów naprawianej płytki.

Przykład obliczeniowy: rezystancja ścieżki miedzianej

Załóżmy ścieżkę o długości 50 mm, szerokości 0,5 mm i grubości 35 µm. Dla temperatury 20 °C przyjmujemy rezystywność miedzi ρ = 1,68 × 10⁻⁸ Ω·m. Pole przekroju A oraz rezystancję R obliczamy ze wzorów:

• A = 0,5 × 10⁻³ × 35 × 10⁻⁶ = 1,75 × 10⁻⁸ m².
• R = ρL/A = (1,68 × 10⁻⁸ × 0,05)/(1,75 × 10⁻⁸) = 0,048 Ω.

Przy założonym prądzie 2 A spadek napięcia wynosi U = IR = 2 × 0,048 = 0,096 V, a moc wydzielana w ścieżce P = I²R = 4 × 0,048 = 0,192 W.

Rezystancja znacznie większa od około 0,05 Ω dla takiej ścieżki może sugerować pęknięcie. Nie jest to jednak uniwersalny próg dla dowolnej płytki: wynik dotyczy przyjętej geometrii i temperatury. Rezystancja miedzi rośnie wraz z temperaturą, dlatego porównanie wymaga uwzględnienia warunków pomiaru.

Lista kontrolna przed zakończeniem naprawy

Przejdź od oceny wizualnej do sprawdzenia działania. Kolejność prac powinna pozwalać wychwycić zarówno niedokończoną naprawę, jak i pozostawioną przyczynę awarii.

• Czy rozpoznano przyczynę uszkodzenia, a nie tylko wymieniono widocznie spalony element?
• Czy zamiennik i jego orientacja są zgodne z wymaganiami układu?
• Czy pola lutownicze oraz odtworzone ścieżki są w dobrym stanie?
• Czy sprawdzono spoiny, czystość obszaru naprawy i stan sąsiednich elementów?
• Czy na odłączonej od zasilania płytce ponownie sprawdzono podejrzaną linię zasilania?
• Czy po uruchomieniu ustąpił pierwotny objaw i nie powraca nieprawidłowe nagrzewanie?

Sama poprawna ocena wizualna nie zastępuje sprawdzenia funkcji urządzenia. W protokole naprawy warto oddzielić wykonane czynności od tego, co rzeczywiście zostało zweryfikowane.

Najczęstsze pytania o naprawę PCB

Czy każdą płytkę drukowaną da się naprawić?

Nie. Rozległe rozwarstwienia, uszkodzenia wewnętrznych połączeń i liczne oderwane pola mogą przemawiać za wymianą. Ocenę trzeba oprzeć na stanie konkretnej płytki oraz możliwości sprawdzenia jej po naprawie.

Czy spalony rezystor wystarczy wymienić?

Najpierw należy sprawdzić przyczynę przeciążenia. Uszkodzony rezystor może być skutkiem problemu w innej części obwodu. Wymiana bez diagnostyki zasilania i obciążenia może pozostawić pierwotną usterkę.

Czy przerwaną ścieżkę można połączyć przewodem?

Tak, jedną z metod jest miejscowe odsłonięcie zachowanej miedzi i wykonanie połączenia cienkim przewodem. Trzeba jednak ocenić stan podłoża i funkcję ścieżki, a po naprawie sprawdzić połączenie.

Czy IPC-A-610 opisuje sposób wykonania naprawy?

Nie. Dokument zawiera kryteria akceptacji zespołów elektronicznych. Procedury poprawek, modyfikacji i napraw opisuje IPC-7711/7721, dlatego oba dokumenty pełnią różne role.

Podsumowanie

Skuteczna naprawa PCB zaczyna się od rozpoznania przyczyny awarii. Oględziny, pomiary rezystancji i lokalizacja nagrzewania pomagają ograniczyć niepotrzebny demontaż. Dopiero potem można dobrać zamiennik, odtworzyć połączenie i ocenić wykonanie. Zakończeniem pracy powinno być sprawdzenie działania układu, a przy rozległych uszkodzeniach — rozważenie wymiany płytki.
