Cynowanie PCB chroni odsłoniętą miedź i pomaga zachować lutowność pól. W zamówieniu rozróżnij cynę chemiczną, czyli immersyjną, HASL, cynowanie ręczne oraz galwaniczne. Metody różnią się płaskością pól, grubością i zachowaniem powłoki podczas magazynowania oraz lutowania.

Powłoka nie zastępuje maski lutowniczej ani właściwego pakowania. Obciążalność prądową ścieżek wyznacza się z geometrii miedzi i warunków cieplnych, a nie z obecności cienkiej warstwy cyny.

Cztery metody cynowania PCB — co właściwie zamawiasz?

MetodaZasadaTypowa płaskość pólGłówne ryzykaKiedy ma sens?
Cyna chemiczna, immersyjnaReakcja wymiany na miedzi w kąpieli, bez zewnętrznego zasilania prądem.Typowo dobra; cienka powłoka odwzorowuje podłoże.Zużywanie wolnej cyny przez wzrost warstwy międzymetalicznej, utlenianie, wąsy cynowe.Płaskie pola przy kontrolowanym magazynowaniu i montażu.
HASLZanurzenie w spoiwie i usunięcie nadmiaru nożami powietrznymi.Typowo nierównomierna; zależna od geometrii pól.Lokalne zgrubienia, nierówna wysokość pól, obciążenie cieplne płytki.Geometria tolerująca nierównomierność spoiwa.
Cynowanie ręczne lutownicąRozprowadzenie stopionego spoiwa na oczyszczonej miedzi z topnikiem.Typowo najmniej powtarzalna; zależna od operatora.Mostki, nadmiar spoiwa, pozostałości topnika, przegrzanie i odspojenie pól.Proste płytki warsztatowe i uzgodnione naprawy.
Cynowanie galwaniczneElektrolityczne osadzanie cyny na powierzchni połączonej z katodą.Typowo dobra; możliwe zgrubienia przy krawędziach.Nierównomierność grubości, naprężenia powłoki, wąsy cynowe, potrzeba doprowadzenia prądu.Powłoka określona w projekcie, z dostępem elektrycznym do pokrywanych obszarów.

Wykończenie wskaż w dokumentacji dla producenta PCB. Cyna galwaniczna może też służyć jako tymczasowa ochrona miedzi podczas trawienia i zostać później usunięta. Nie jest wtedy końcowym wykończeniem pól.

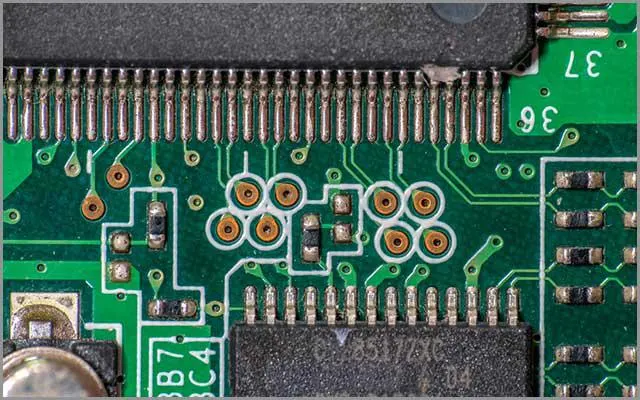

Cynowanie pól lutowniczych PCB

Proces cynowania PCB: przygotowanie, osadzanie i płukanie

Przygotowanie miedzi i cynowanie immersyjne

Miedź wymaga odtłuszczenia i usunięcia tlenków, niekiedy przez kontrolowane mikrotrawienie, oraz płukania zgodnie z dokumentacją technologii. Agresywne czyszczenie może zmienić geometrię ścieżek, a niedostateczne przygotowanie pozostawić niepokryte obszary.

W kąpieli immersyjnej część miedzi przechodzi do roztworu, a na powierzchni osadza się cyna. Narastająca warstwa ogranicza dostęp kąpieli do miedzi: wydłużanie zanurzenia nie pozwala dowolnie zwiększać grubości. Czas, temperatura, płukanie i suszenie muszą odpowiadać dokumentacji procesu.

HASL: kąpiel lutownicza i nóż powietrzny

W HASL płytkę z topnikiem zanurza się w stopionym spoiwie. Przy wyjmowaniu noże powietrzne strumieniami gorącego powietrza usuwają nadmiar stopu z pól i otworów. Nie wyrównują powierzchni do jednej płaszczyzny: napięcie powierzchniowe i geometria miedzi wpływają na kształt warstwy.

Cynowanie galwaniczne

Pokrywana miedź musi być połączona z katodą. Grubość zależy od gęstości prądu, czasu i sprawności osadzania, a lokalnie także od geometrii. Zadany czas procesu nie dowodzi więc uzyskania minimalnej grubości na każdym polu.

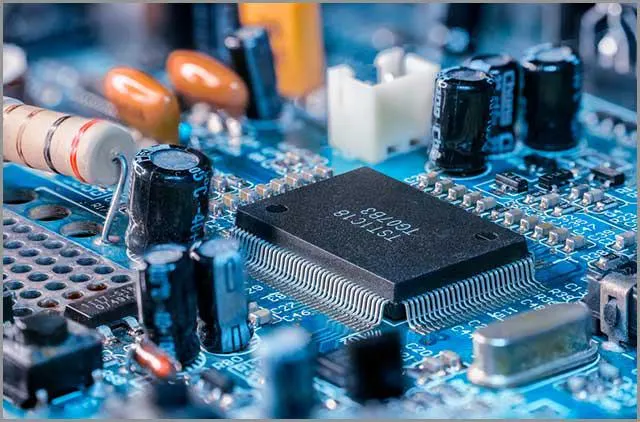

Płytka PCB z cynowanymi polami

Skład kąpieli i rola tiomocznika

Kąpiel może zawierać związki cyny, substancje kompleksujące, regulatory odczynu i dodatki poprawiające zwilżanie oraz stabilność. Preparat galwaniczny nie jest zamiennikiem immersyjnego.

Dlaczego tiomocznik umożliwia osadzanie cyny na miedzi?

W części kąpieli immersyjnych tiomocznik kompleksuje jony miedzi, zmieniając warunki elektrochemiczne. Umożliwia to reakcję wymiany: rozpuszczaniu miedzi towarzyszy osadzanie cyny. Jego rola nie ogranicza się więc do utrzymywania jonów cyny w roztworze.

Proporcje składników, dopuszczalne zanieczyszczenie miedzią i sposób uzupełniania kąpieli określa dokumentacja preparatu. Sam tiomocznik nie zapewnia prawidłowej powłoki; nie należy na tej podstawie odtwarzać receptury.

Kontrola kąpieli i bezpieczne prowadzenie procesu

Wentylację i ochronę osobistą dobierz według karty charakterystyki. Koszt cynowania obejmuje też kontrolę, czyszczenie i odpady. Zużyte kąpiele i popłuczyny zawierające metale wymagają właściwego zagospodarowania; nie wolno wylewać ich do kanalizacji.

Kontrola cynowanej powierzchni PCB

Grubość powłoki: wzór i przykład obliczeniowy

Dla jednorodnej warstwy jej masa wynika z gęstości i objętości: m = ρ · V, a objętość z pola powierzchni i grubości: V = A · t. Po przekształceniu otrzymujemy t = m / (ρ · A). Symbol m oznacza masę samej powłoki, A — rzeczywistą powierzchnię pokrytą metalem, a ρ — gęstość materiału powłoki.

Dla czystej cyny przyjmujemy nominalnie ρ ≈ 7,31 g/cm³. Przy masie w gramach i powierzchni w centymetrach kwadratowych wynik otrzymujemy w centymetrach. Z definicji jednostek 1 cm = 10 000 µm. Dla stopu lutowniczego należy zastosować gęstość wynikającą z jego składu, zamiast automatycznie używać wartości dla czystej cyny.

Przeliczenie przyrostu masy na średnią grubość

Założenia (przykład hipotetyczny): idealizowane osadzanie galwaniczne czystej cyny daje przyrost masy suchej próbki równy 14,62 mg, czyli 0,01462 g. Pokrywana powierzchnia A = 20 cm² obejmuje wszystkie cynowane obszary. Zakładamy brak ubytku podłoża, zatrzymanej wilgoci i pozostałości kąpieli oraz równomierną powłokę. W tym modelu cały przyrost masy jest masą osadzonej cyny.

Wzór i podstawienie: t = m / (ρ · A) = 0,01462 g / (7,31 g/cm³ · 20 cm²) = 0,0001 cm = 1 µm. Jednostki skracają się do długości, ponieważ g / [(g/cm³) · cm²] = cm.

Co wynik mówi: masa odpowiada średniej grubości warstwy. Czego nie mówi: nie potwierdza lokalnego minimum, ciągłości, lutowności ani zgodności z wymaganiami dla cyny immersyjnej. Ta sama masa może oznaczać zgrubienia obok obszarów niedostatecznie pokrytych.

W cynowaniu immersyjnym różnica masy płytki nie odpowiada masie cyny, ponieważ osadzaniu towarzyszy ubytek miedzi. Mikrotrawienie dodatkowo zmienia masę podłoża. Powierzchnia A musi obejmować rzeczywiście pokryte obszary, także na drugiej stronie i w otworach, a nie cały obrys laminatu.

IPC-4554 określa minimalną grubość cyny immersyjnej. Wartość i warunki jej oceny należy pobrać z aktualnej normy oraz uzgodnić w specyfikacji producenta. Przykład powyżej nie jest wartością zalecaną do zamówienia. Trzeba rozróżnić całkowitą warstwę zawierającą cynę od pozostałej wolnej cyny, dostępnej do lutowania po magazynowaniu.

Płaskość pól a montaż QFN i BGA

HASL bywa kłopotliwy przy QFN i drobnym rastrze BGA, gdy zgrubienia spoiwa są istotne względem geometrii połączenia oraz ilości pasty. Nie oznacza to zakazu tej metody dla każdej takiej obudowy: potrzebne jest potwierdzenie zgodności z procesem. Zestawienie alternatyw zawiera wpis HASL a ENIG — różnice między wykończeniami PCB.

Cyna immersyjna typowo daje płaskie pola, ale nie wyrównuje podłoża. Wykończenie, szablon i profil cieplny dobierz wspólnie przy przygotowaniu montażu PCB. Płaskość powłoki i wygięcie płytki są odrębnymi wymaganiami.

Cynowanie ręczne: zastosowanie i ograniczenia

Ręczne pobielanie może wystarczyć dla prostej płytki warsztatowej. Na oczyszczoną miedź nakłada się odpowiedni topnik i rozprowadza spoiwo lutownicą. Temperaturę oraz czas kontaktu dobiera się do materiałów; długie grzanie grozi odspojeniem pól i uszkodzeniem laminatu.

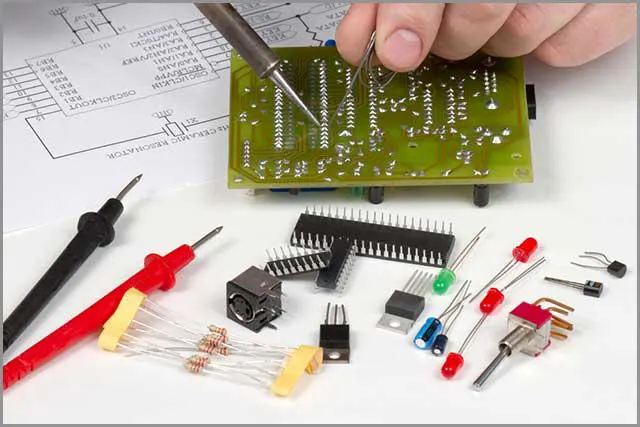

Ręczne cynowanie płytki PCB

Nadmiar spoiwa utrudnia ustawianie elementów i może tworzyć mostki. Pozostałości topnika usuwa się według jego dokumentacji i wymagań czystości zespołu. Po czyszczeniu sprawdź zwarcia, niezwilżone miejsca oraz stan maski.

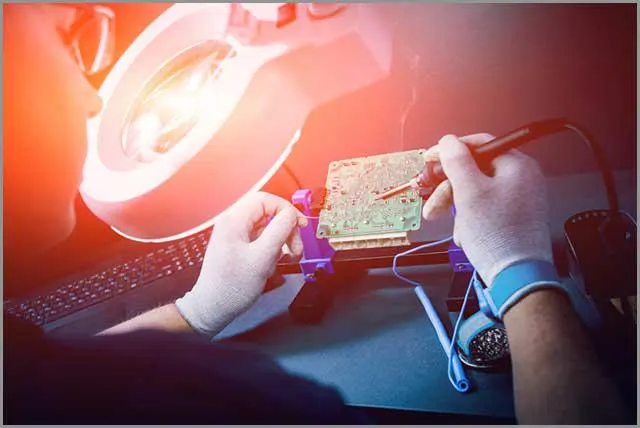

Przygotowanie płytki PCB do cynowania

Jak sprawdzić grubość i lutowność cynowanej PCB?

Oględziny i pomiar powłoki uzupełnij o badania lutowności PCB. Próbkowanie, miejsca kontroli, stan próbek oraz kryteria akceptacji zapisz w zamówieniu; samo określenie „powierzchnia cynowana” nie wystarcza.

MetodaCo ocenia?Ograniczenie
Ocena wzrokowaNiepokryte obszary, plamy, uszkodzenia, osady i nadmiar spoiwa.Nie określa grubości; połysk nie dowodzi lutowności.
Pomiar XRFGrubość na podstawie fluorescencji rentgenowskiej i przyjętego modelu warstw.Wymaga kalibracji i właściwej interpretacji warstw.
Waga zwilżaniaPrzebieg siły w czasie podczas kontaktu próbki ze stopionym spoiwem.Wynik zależy od geometrii, wyporu, topnika i warunków próby.
Próba zanurzeniowaPokrycie badanej powierzchni spoiwem po kontrolowanym zanurzeniu.Dotyczy zadanej procedury; nie odtwarza wszystkich warunków montażu.

XRF: pomiar lokalny i właściwy model warstw

Pomiar XRF wykonuj na uzgodnionych polach, z wiązką dopasowaną do ich wymiarów. Objęcie maski lub sąsiedniej powierzchni może zniekształcić wynik. Raport powinien wskazywać kalibrację, niepewność i model warstw; średnia nie zastępuje kontroli lokalnego minimum.

Po starzeniu XRF nie określa samodzielnie ilości wolnej cyny, ponieważ cyna występuje też w związkach międzymetalicznych. Jeśli wymagane jest rozróżnienie warstw, uzgodnij metodę i interpretację wyników.

Badanie według IPC J-STD-003 i starzenie przed próbą

Lutowność oceniaj zgodnie z IPC J-STD-003, dobierając procedurę do powierzchni i zamówienia. Waga zwilżania rejestruje siłę w czasie kontaktu ze spoiwem. Próba zanurzeniowa ocenia pokrycie oraz miejsca niezwilżone lub takie, z których spoiwo się cofnęło. Metody nie są zamienne bez uzgodnienia.

Dla przechowywanych płytek ustal starzenie przed testem: przygotowanie próbek, warunki i czas zgodnie z właściwą procedurą. Wynik świeżej powłoki nie potwierdza zachowania po magazynowaniu. Przyspieszonego starzenia nie przeliczaj na okres przechowywania bez zweryfikowanej zależności.

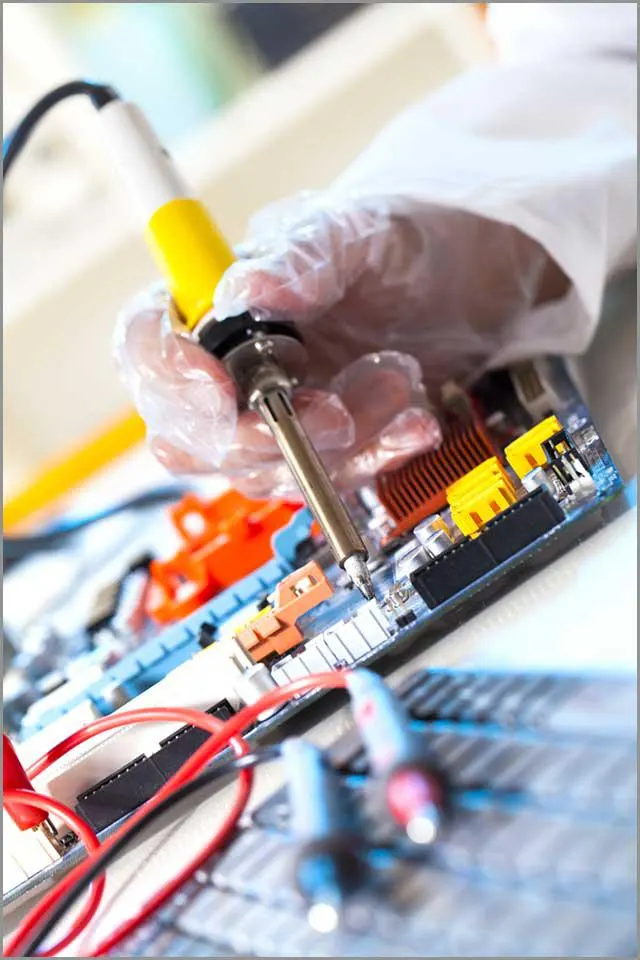

Cynowana płytka PCB po zakończeniu procesu

Wąsy cynowe, magazynowanie i wielokrotne lutowanie

Wąsy cynowe to przewodzące wyrostki powłoki mogące powodować zwarcia. Ich powstawanie wiąże się między innymi z naprężeniami i przemianami w warstwie. Ryzyka nie wyklucza wygląd świeżej płytki ani deklaracja grubości. Czysta cyna i stop z procesu HASL nie są równoważne; sposób ograniczania wąsów uzgodnij z wykonawcą.

Podczas magazynowania na granicy miedzi i cyny narastają związki międzymetaliczne, zużywając wolną cynę. Chodzi więc o pogarszanie lutowności wskutek wzrostu warstwy międzymetalicznej, a nie jej prosty rozpad. Znaczenie mają również utlenianie i zanieczyszczenia.

Wielokrotne lutowanie i poprawki przyspieszają reakcje między metalami. Uwzględnij zwłaszcza pola nagrzewane we wcześniejszych etapach, zanim zostaną zalutowane. Dopuszczalną sekwencję montażu uzgodnij z wykonawcą; nie istnieje wspólna liczba cykli dla każdej powłoki.

Okres przechowywania i warunki po otwarciu opakowania wynikają ze specyfikacji dostawcy. Ustal temperaturę, wilgotność i ochronę przed zabrudzeniami. Ewentualne suszenie także wymaga uzgodnienia, ponieważ wygrzewanie może pogorszyć stan cienkiej cyny.

Co sprawdzić przed zleceniem/wdrożeniem

  • Wykończenie: metoda, skład spoiwa, ewentualne wymaganie wersji bezołowiowej i powierzchnie do pokrycia.
  • Grubość: minimum, metoda i miejsca pomiaru, w razie potrzeby rozróżnienie całkowitej warstwy i wolnej cyny.
  • Geometria: płaskość pól odpowiednia dla QFN/BGA, rastra i szablonu.
  • Magazynowanie: okres i warunki od wykonania powłoki do lutowania, także po otwarciu opakowania.
  • Pakowanie: ochrona przed wilgocią i zabrudzeniami, identyfikacja partii, instrukcja przechowywania.
  • Lutowność: procedura według IPC J-STD-003, starzenie, próbkowanie, kryteria odbioru i raport.
  • Cykle cieplne: kolejność montażu, lutowanie kolejnych stron, poprawki i suszenie.
  • Ryzyka: ocena wąsów i zmian warstwy międzymetalicznej; postępowanie po przekroczeniu warunków magazynowania.

Czego ten artykuł nie rozstrzyga: grubość odbiorcza, trwałość magazynowa i parametry lutowania zależą od kart katalogowych, producenta oraz uzgodnionej specyfikacji. Przykład nie zastępuje pomiarów ani kwalifikacji procesu.
