Powłoka konformalna na PCB: jak wybrać materiał i grubość?

Powłokę konformalną na PCB dobiera się do wilgoci, temperatury, kontaktu z chemikaliami oraz planowanych napraw. Akryl warto rozważyć, gdy ważny jest łatwy serwis, silikon przy większych zmianach temperatury, a poliuretan lub epoksyd przy wymaganej odporności chemicznej. Parylen wymaga osobnego procesu osadzania z fazy gazowej. Ostateczny wybór powinien uwzględniać kartę konkretnego produktu, grubość warstwy, sposób utwardzania i możliwość sprawdzenia pokrycia na gotowej płytce.

Co daje powłoka konformalna i gdzie kończy się jej ochrona?

Powłoka konformalna to cienka warstwa izolacyjna odwzorowująca kształt powierzchni płytki i zamontowanych elementów. Ogranicza bezpośredni kontakt zabezpieczonych powierzchni z wilgocią i zanieczyszczeniami. Może zmniejszać ryzyko korozji oraz prądów upływu związanych z zabrudzeniem powierzchni. Skuteczność zależy jednak od ciągłości warstwy, przyczepności i przygotowania podłoża.

Nie jest to hermetyczne zamknięcie urządzenia ani zamiennik obudowy. Cienka warstwa nie zapewnia automatycznie odporności na zanurzenie, uderzenia czy dowolne substancje chemiczne. Nie usuwa też problemów z odprowadzaniem ciepła. Temperatura dopuszczalna dla powłoki oznacza jej zdolność do pracy w określonych warunkach, a nie ochronę elementów przed przegrzaniem.

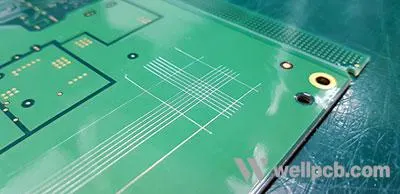

Powłokę należy również odróżnić od maski lutowniczej, którą wykonuje się podczas produkcji płytek drukowanych. Lakier ochronny zwykle nakłada się na zmontowaną płytkę, dlatego trzeba uwzględnić obudowy elementów, połączenia lutowane i miejsca, które mają pozostać odsłonięte.

Rodzaje powłok: akryl, epoksyd, silikon, poliuretan i parylen

Punktem odniesienia przy opisywaniu i doborze materiałów są IPC-CC-830, podręcznik IPC-HDBK-830 oraz seria norm IEC 61086. Spotykane oznaczenia obejmują AR — akryl, ER — epoksyd, SR — silikon, UR — poliuretan oraz XY — parylen. Sama nazwa rodziny materiałowej nie określa wszystkich parametrów konkretnego preparatu.

Poniższa tabela przedstawia orientacyjne, jakościowe porównanie. Odporność chemiczna zawsze dotyczy określonej substancji, temperatury i czasu kontaktu. Nie należy traktować jej jako odporności na każdą ciecz ani wybierać materiału wyłącznie na podstawie jednego określenia w tabeli.

Parylen osadza się z fazy gazowej w procesie próżniowym. Nie można więc traktować go jak płynnego lakieru nanoszonego pędzlem lub natryskiem. Z kolei określenie „utwardzany UV” opisuje mechanizm utwardzania, a nie osobną rodzinę żywicy równorzędną z akrylem czy silikonem.

Od jakich warunków pracy zacząć wybór?

Najpierw opisz rzeczywiste narażenia urządzenia. Rozróżnij wilgotne powietrze, okresową kondensację i bezpośredni kontakt z cieczą. Wymień środki czyszczące, oleje lub inne substancje, z którymi płytka może się zetknąć. Uwzględnij częstotliwość kontaktu oraz możliwość wysychania powierzchni. Ogólne wymaganie „odporność na wilgoć” pozostawia zbyt wiele niewiadomych.

Następnie ustal wymagania elektryczne i mechaniczne: miejsca o podwyższonej wrażliwości na upływność, zmiany temperatury, drgania oraz sposób mocowania elementów. Powłoka nie zastępuje prawidłowych odstępów izolacyjnych ani podparcia ciężkich komponentów. Ewentualne uwzględnienie jej w projekcie izolacji wymaga odrębnej oceny według właściwej normy urządzenia.

Dobór powinien obejmować próbę na reprezentatywnej płytce. Materiał, który dobrze pokrywa płaską próbkę, może zachowywać się inaczej przy wysokich elementach, ostrych krawędziach i ciasnych szczelinach. Właśnie tam trzeba sprawdzić ciągłość zabezpieczenia.

Temperatura, elastyczność i odporność mechaniczna

Orientacyjny zakres pracy powłok akrylowych wynosi około −65 do +125 °C, a wybrane silikonowe mogą pracować do około +200 °C. Sprawdź kartę produktu: wartości te nie są gwarancją dla całej rodziny materiałów. Trzeba także odróżnić dopuszczalną temperaturę pracy ciągłej od krótkotrwałego narażenia.

Uwzględnij temperaturę przy elementach wydzielających ciepło, nie tylko temperaturę powietrza w obudowie. Płytka, wyprowadzenia i powłoka rozszerzają się podczas nagrzewania. Sztywna warstwa może przenosić naprężenia, dlatego większa twardość nie zawsze jest zaletą. Elastyczność ma znaczenie szczególnie przy powtarzających się cyklach nagrzewania i chłodzenia.

Odporność na ścieranie oceniaj oddzielnie od odporności na drgania i uderzenia. Warstwa może ograniczać uszkodzenia powierzchni, ale nie mocuje skutecznie każdego elementu. W projekcie wykorzystującym elastyczne płytki drukowane trzeba dodatkowo sprawdzić zachowanie powłoki w obszarze zginania, z uwzględnieniem rzeczywistego sposobu użytkowania.

Preparat jednoskładnikowy czy dwuskładnikowy?

Preparat jednoskładnikowy nie wymaga mieszania żywicy z utwardzaczem przed użyciem. Upraszcza to przygotowanie, lecz nie przesądza o odporności chemicznej, trwałości w magazynie ani szybkości utwardzania. Warunki aplikacji nadal wynikają z dokumentacji produktu, w tym jego wrażliwości na wilgoć i temperaturę otoczenia.

Przy preparacie dwuskładnikowym trzeba kontrolować proporcje i dokładność mieszania oraz czas przydatności mieszaniny do użycia. Zmiana proporcji w celu przyspieszenia procesu może uniemożliwić uzyskanie wymaganych właściwości. Wielkość przygotowanej porcji powinna odpowiadać ilości możliwej do naniesienia w przewidzianym czasie.

Jak przebiega suszenie i utwardzanie powłoki?

Mechanizm tworzenia warstwy wpływa na organizację procesu i kontrolę jakości. Powierzchnia sucha w dotyku nie musi być gotowa do pracy w docelowym środowisku. Należy rozróżnić moment umożliwiający przenoszenie płytki od osiągnięcia pełnych właściwości ochronnych.

• Odparowanie rozpuszczalnika: typowe dla rozpuszczalnikowych powłok akrylowych. Po odparowaniu nośnika pozostaje warstwa żywicy; trzeba zapewnić warunki suszenia wskazane przez producenta.

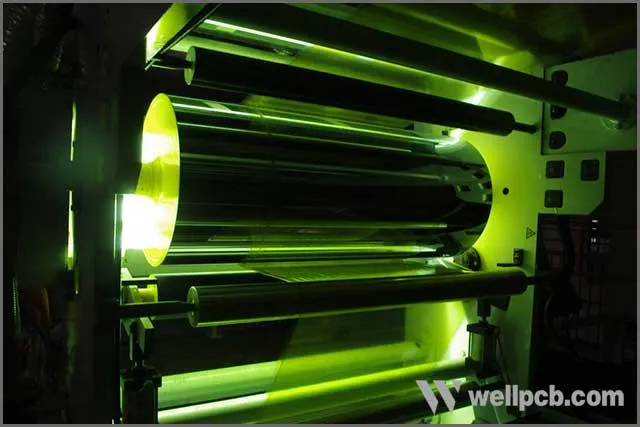

• Utwardzanie UV: wymaga dotarcia promieniowania do materiału. W obszarach zacienionych często wykorzystuje się dodatkowe utwardzanie wilgocią, jeżeli preparat przewiduje taki mechanizm.
• Utwardzanie wilgocią: zależy od dostępu wilgoci i warunków otoczenia. Nie można dowolnie skracać czasu procesu na podstawie wyglądu powierzchni.
• Utwardzanie termiczne: wymaga określonej temperatury i czasu. Profil musi być zgodny również z ograniczeniami zamontowanych elementów.
• Reakcja dwóch składników: rozpoczyna się po ich połączeniu; wymaga przestrzegania proporcji i warunków podanych w karcie produktu.

Szybkość procesu nie powinna być jedynym kryterium. Nie wolno zakładać, że każdy preparat utwardza się bez emisji substancji lub produktów ubocznych. Odpowiednie informacje znajdują się w dokumentacji technicznej i karcie charakterystyki konkretnego materiału.

Jaką grubość suchej powłoki przyjąć?

Poniższe typowe zakresy grubości suchej powłoki są podawane w odniesieniu do IPC-A-610 — sprawdź w aktualnym wydaniu normy. Nie zastępują wymagań projektu ani zaleceń producenta preparatu. Grubość należy zdefiniować wraz z miejscem i metodą pomiaru.

Grubsza warstwa nie oznacza automatycznie lepszej ochrony. Zbyt duża ilość materiału może utrudniać usuwanie rozpuszczalnika, tworzyć nagromadzenia przy elementach lub zwiększać naprężenia. Zbyt cienka może pozostawić niedostatecznie zabezpieczone krawędzie. Liczba przejść natrysku czy zanurzeń powinna wynikać z zatwierdzonego procesu, a nie z uniwersalnej reguły.

Przykład obliczeniowy: grubość mokrej warstwy

Dla ciekłego preparatu można wstępnie oszacować potrzebną grubość przed wyschnięciem. Oznaczmy grubość mokrej warstwy jako WFT, a suchej jako DFT. Uproszczona zależność ma postać:

WFT = DFT / udział suchej masy.

Założenia przykładu: docelowa DFT wynosi 50 µm, udział suchej masy wynosi 50%, a warstwa jest równomierna. Na potrzeby tego obliczenia przyjmujemy udział objętościowy składników pozostających po wyschnięciu. Wartość procentową zapisujemy jako ułamek: 50% = 0,50.

Otrzymujemy WFT = 50 µm / 0,50 = 100 µm. Przy tej samej docelowej DFT, ale udziale 25%, wynik wynosi WFT = 50 µm / 0,25 = 200 µm.

To przykład rachunkowy, a nie wynik pomiaru ani gotowe ustawienie urządzenia. Jeżeli karta podaje udział masowy zamiast objętościowego, nie podstawiaj go bezpośrednio do tego wzoru; potrzebne są dane umożliwiające przeliczenie. Obliczenie nie opisuje też spływania materiału, pokrycia krawędzi ani osadzania parylenu. Wynik należy zweryfikować pomiarem suchej warstwy.

Przygotowanie płytki, nanoszenie i maskowanie

Przed powlekaniem płytka powinna być czysta i sucha. Pozostałości procesu montażowego mogą pogorszyć przyczepność lub pozostać zamknięte pod warstwą. Sposób czyszczenia dobiera się do zanieczyszczeń, materiałów płytki i elementów. Sama obecność powłoki nie naprawi problemu zabrudzonego podłoża.

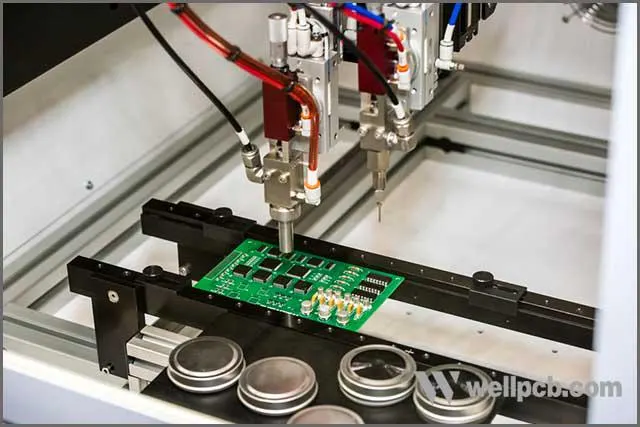

Ciekłe materiały można nanosić między innymi pędzlem, natryskiem lub przez zanurzanie, zależnie od preparatu i geometrii zespołu. Metoda wpływa na dostęp do szczelin, równomierność i ilość materiału przy krawędziach. Plan powlekania warto ustalić podczas przygotowania montażu elementów na PCB, aby zapewnić miejsce na maskowanie i późniejszą kontrolę.

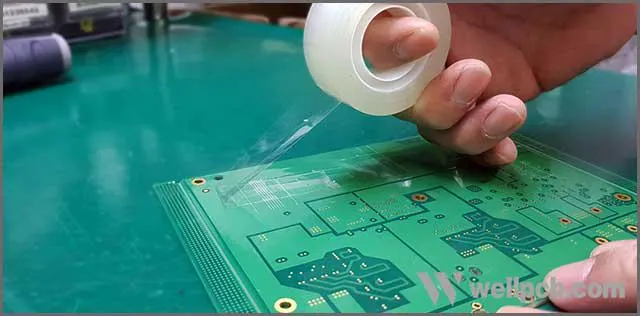

Maskowania wymagają wskazane w dokumentacji złącza, przełączniki, punkty testowe i radiatory, zwłaszcza powierzchnie styku elektrycznego lub cieplnego. Nie wystarczy ogólna uwaga „nie lakierować złączy”: rysunek powinien jednoznacznie określać granice wyłączeń. Po usunięciu maskowania trzeba sprawdzić, czy materiał nie dostał się do chronionych miejsc i czy nie oderwano sąsiedniej warstwy.

Przechowywanie, bezpieczeństwo i rzeczywisty koszt

Rozróżnij okres przechowywania zamkniętego opakowania, dopuszczalny czas po otwarciu i czas użycia mieszaniny dwuskładnikowej. Są to różne ograniczenia. Temperaturę magazynowania i sposób zabezpieczenia opakowania należy odczytać z karty produktu. Długi termin przechowywania nie mówi, jak długo gotowa powłoka będzie działać na płytce.

Bezpieczeństwa nie da się ocenić po nazwie żywicy ani zapachu preparatu. Karta charakterystyki określa zagrożenia oraz wymagania dotyczące obchodzenia się z materiałem. Na jej podstawie dobiera się warunki stanowiska i środki ochrony. Nie należy nazywać całej grupy powłok nietoksyczną lub zakładać bezpieczeństwa wyłącznie dlatego, że produkt szybko wysycha.

Porównując koszty, uwzględnij zużycie materiału, maskowanie, czas suszenia, kontrolę oraz naprawy. Tańszy preparat może wymagać bardziej pracochłonnej aplikacji. Z kolei materiał trudny do usunięcia może podnieść koszt późniejszej wymiany elementu. Ocena powinna dotyczyć całego procesu, bez przypisywania jednej żywicy zawsze najniższego kosztu.

Naprawialność: jak przewidzieć późniejszy serwis?

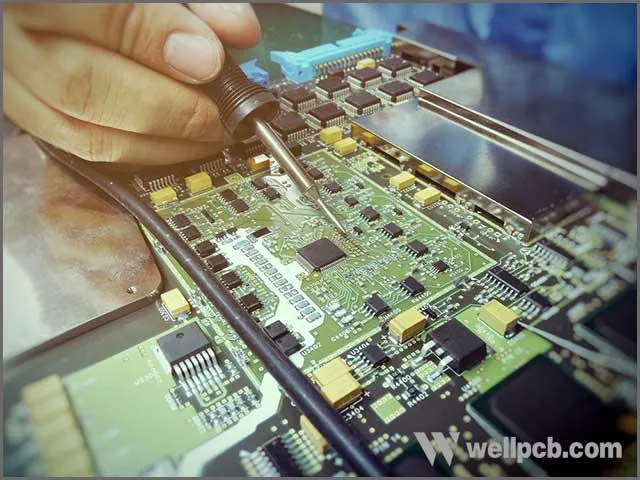

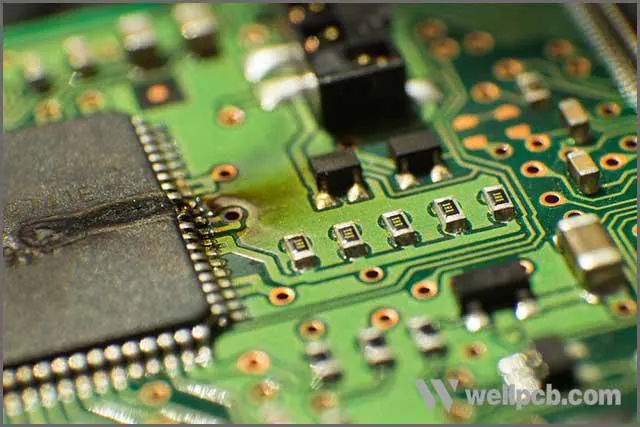

Akryl zwykle najłatwiej usunąć miejscowo odpowiednim rozpuszczalnikiem; możliwe jest również przebicie warstwy lutownicą. Nie oznacza to, że każdy rozpuszczalnik będzie bezpieczny dla oznaczeń i obudów elementów. Metodę trzeba dobrać do preparatu i płytki, uwzględniając usuwanie pozostałości oraz oparów.

Silikon i parylen są trudniejsze w naprawie, natomiast epoksyd należy praktycznie traktować jako nienaprawialny w zwykłym serwisie. Jeśli przewidujesz wymianę elementów, oceń dostęp do połączeń jeszcze przed wyborem materiału. Po naprawie trzeba oczyścić obszar, odtworzyć ciągłość zabezpieczenia materiałem zgodnym z istniejącą powłoką i ponownie przeprowadzić kontrolę.

Kontrola powłoki i lista przed zatwierdzeniem procesu

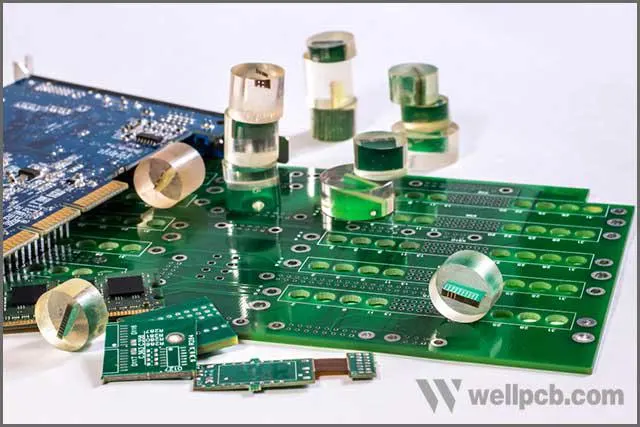

Światło UV ułatwia ocenę pokrycia, jeżeli preparat zawiera marker fluorescencyjny. Widoczna fluorescencja nie dowodzi jednak prawidłowej grubości, pełnego utwardzenia ani przyczepności. Pomiar grubości stanowi osobny etap, a jego metodę należy dobrać do podłoża i materiału.

• Warunki pracy: opisano temperaturę, wilgoć, chemikalia i obciążenia mechaniczne.
• Materiał: wskazano konkretny produkt, dokumentację i wymagany mechanizm utwardzania.
• Przygotowanie: ustalono sposób czyszczenia oraz sprawdzenia suchości płytki.
• Maskowanie: zaznaczono wszystkie obszary wyłączone z powlekania.
• Grubość: określono zakres suchej warstwy, miejsca pomiaru i kryteria odbioru.
• Pokrycie: sprawdzono krawędzie, okolice wysokich elementów, pęcherze i niezamierzone nagromadzenia materiału.
• Utwardzenie i naprawy: opisano warunki zakończenia procesu oraz odtwarzania warstwy po serwisie.

Oględziny i pomiar grubości nie zastępują oceny działania zespołu w przewidzianych warunkach. Zakres prób środowiskowych i elektrycznych wynika z wymagań urządzenia. W dokumentacji trzeba oddzielić deklarowane właściwości materiału od właściwości potwierdzonych dla konkretnej płytki i procesu.

Podsumowanie

Wybór powłoki konformalnej zaczyna się od warunków pracy i potrzeb serwisowych. Następnie dobiera się materiał, grubość, maskowanie oraz sposób utwardzania. Wartości orientacyjne pomagają zawęzić wybór, lecz ostateczne wymagania powinny wynikać z karty produktu, aktualnych norm i sprawdzenia procesu na docelowej płytce.
