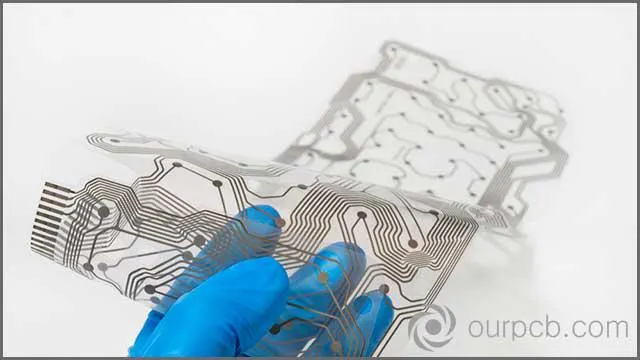

Przy montażu SMD na elastycznej PCB trzeba zapewnić stabilne podparcie obwodu, odsunąć elementy od stref zginania i sprawdzić profil cieplny razem z paletą montażową. Nadruk pasty wymaga płaskiego podłoża pod polami lutowniczymi, a lutowanie — warunków zgodnych z dokumentacją pasty, elementów, folii i klejów. Sama odporność cieplna folii nie wystarcza: o powodzeniu montażu decyduje cały układ materiałów oraz sposób mocowania płytki.

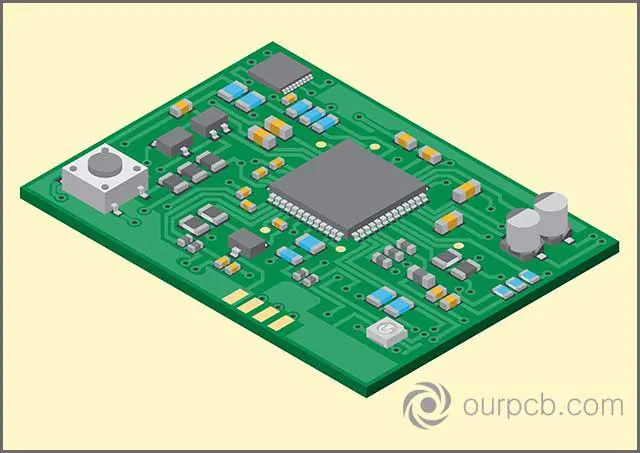

SMD oznacza elementy przeznaczone do montażu powierzchniowego, natomiast SMT — technologię ich montowania. Na elastycznym obwodzie kolejność operacji pozostaje podobna jak na sztywnej płytce: nadruk pasty, osadzanie elementów, lutowanie rozpływowe i kontrola. Różnica polega na tym, że cienka folia nie zapewnia samodzielnie stabilnej płaszczyzny roboczej. Podstawy konstrukcji opisuje artykuł o elastycznych płytkach PCB, a przebieg operacji — omówienie montażu SMT.

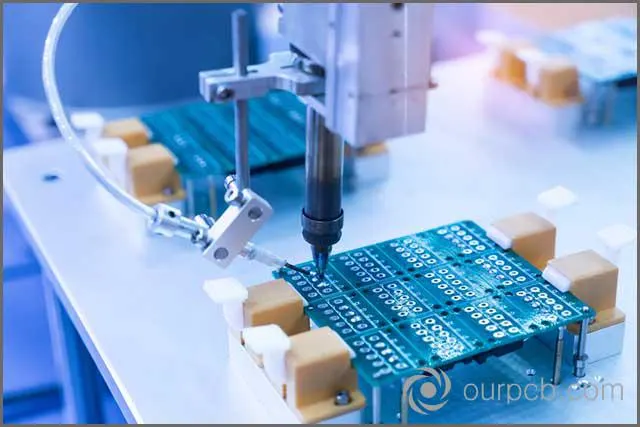

Paleta SMT: podparcie od nadruku do wyjęcia z pieca
Paleta montażowa jest sztywnym nośnikiem, który utrzymuje obwód w określonym położeniu podczas procesu. Musi podpierać obszary pod polami lutowniczymi, umożliwiać rozpoznanie znaczników pozycjonujących i mieścić się w urządzeniach linii. Podczas nadruku folia nie może uginać się pod raklą, czyli listwą przesuwającą pastę po szablonie. Przy osadzaniu elementów podparcie ma ograniczać ugięcie pod naciskiem dyszy.
Otwory ustalające i ograniczniki powinny zapewniać powtarzalne położenie, ale mocowanie nie może blokować rozszerzalności cieplnej obwodu. Zbyt silne napięcie folii może dać płaski nadruk na zimno, a po ogrzaniu spowodować pofalowanie lub naprężenia. Uzgodnij z wykonawcą palety, gdzie znajduje się punkt bazowy i w jakim kierunku materiał może się przemieszczać.
| Sposób podparcia | Kiedy go rozważyć | Co sprawdzić przed zatwierdzeniem |
|---|---|---|
| Paleta z kieszeniami i mechanicznym ustaleniem | Obwód wymaga powtarzalnego pozycjonowania przez kolejne operacje | Podparcie pod polami, swobodę rozszerzania, prześwity dla elementów i możliwość bezpiecznego wyjęcia |
| Podparcie podciśnieniowe | Trzeba wyrównać cienką folię podczas nadruku lub osadzania | Szczelność, rozkład podparcia i zgodność ze stanowiskiem; podciśnienie w drukarce nie oznacza mocowania w piecu |
| Paleta z mocowaniem taśmą lub warstwą klejącą | Kształt obwodu utrudnia zastosowanie zacisków | Odporność cieplną kleju, pozostałości, trwałość mocowania i siłę potrzebną do odklejenia |
| Usztywnienie pozostające w wyrobie | Strefa elementów lub złącza potrzebuje podparcia również podczas użytkowania | Grubość i obrys usztywnienia oraz podparcie pozostałych fragmentów; usztywnienie nie zawsze zastępuje paletę |
Jeżeli paleta przechodzi przez piec, jej materiał, masa i wybrania wpływają na nagrzewanie. Przy montażu dwustronnym trzeba przewidzieć kieszenie na wcześniej przylutowane elementy. Nie wolno oprzeć na nich obwodu ani dopuścić, aby dotykały dna kieszeni. Zmiana palety wymaga ponownego sprawdzenia warunków procesu.
Usztywnienia i rozmieszczenie elementów

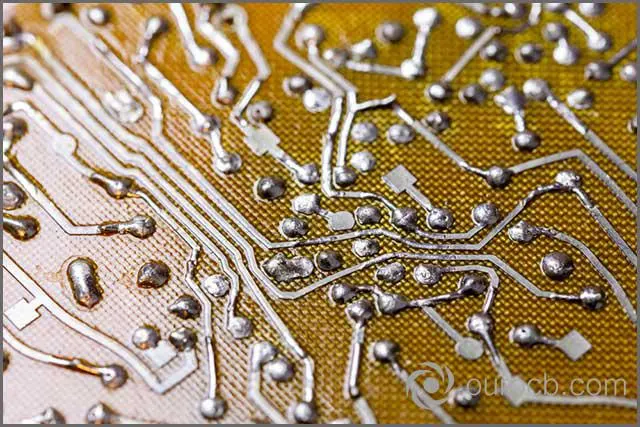

Usztywnienie jest częścią wyrobu, a paleta — oprzyrządowaniem montażowym. Nakładka z FR-4 może wzmacniać obszar elementów, natomiast dodatkowa folia poliimidowa może służyć między innymi do uzyskania grubości końcówki wymaganej przez złącze. Materiału nie wybiera się wyłącznie na podstawie jego sztywności: liczą się również klej, grubość całego przekroju, dopuszczalne cykle cieplne i obciążenia podczas użytkowania.
Na rysunku określ obrys i stronę usztywnienia, sposób klejenia oraz strefę wolną od zginania. Elementy i ich spoiny powinny znajdować się poza częścią przeznaczoną do pracy na zgięciu. Szczególnej uwagi wymaga granica usztywnienia, gdzie zmienia się podatność obwodu. Odsunięcie pól od tej granicy i promień gięcia ustala się dla konkretnej konstrukcji, liczby warstw oraz sposobu użytkowania; nie ma jednej odległości właściwej dla wszystkich płytek.
Ciężkie złącze potrzebuje takiego mocowania, aby siła wkładania wtyku nie była przenoszona wyłącznie przez spoiny i cienkie pola miedziane. Jeśli usztywnienie jest przyklejane dopiero po lutowaniu, nie można uwzględniać go jako podparcia podczas nadruku. Kolejność klejenia, montażu i formowania trzeba zatem ustalić przed zaprojektowaniem palety.
Wilgoć i odkształcenia: co sprawdzić przed drukowaniem
Dokumentacja powinna obejmować cały układ warstw: folię bazową, miedź, kleje, warstwę osłonową i usztywnienia. Materiały stosowane w obwodach elastycznych mogą chłonąć wilgoć, która podczas ogrzewania sprzyja powstawaniu pęcherzy i rozwarstwień. Nie należy jednak samodzielnie dobierać wygrzewania wyłącznie na podstawie nazwy polimeru. Warunki suszenia i przechowywania muszą uwzględniać zalecenia dostawcy gotowego obwodu, wykończenie pól oraz kleje.
Jeżeli procedura wymaga suszenia, zapisz jego temperaturę, czas, sposób przechowywania po zakończeniu oraz dopuszczalną ekspozycję przed montażem. Osobno kontroluj warunki przechowywania elementów wrażliwych na wilgoć. Nie zakładaj, że suszenie pustej płytki i suszenie gotowego zespołu można wykonać tak samo.
Płaskość oceniaj w zdefiniowanym stanie zamocowania. Swobodnie leżąca folia może się wyginać, lecz dla nadruku ważna jest powierzchnia podparta w palecie. Z kolei wybrzuszenie powstałe dopiero po lutowaniu może wskazywać na problem z mocowaniem, układem materiałów lub przebiegiem grzania. Samo zdjęcie po wyjęciu z pieca nie rozstrzyga przyczyny.
- Przed nadrukiem: sprawdź przyleganie obwodu do podpory, brak zabrudzeń pod folią i brak fałd w obszarze pól.
- Po zamocowaniu: sprawdź położenie znaczników i lokalną wysokość obszarów montażowych, bez dociskania folii sondą pomiarową.
- Po cyklu cieplnym i ostygnięciu: oceń pęcherze, odspojenia oraz zmianę kształtu w tych samych punktach odniesienia.
- Po zwolnieniu mocowania: sprawdź, czy wyjmowanie nie obciąża spoin i nie zgina strefy elementów.
Kryterium dopuszczalnego odkształcenia powinno wynikać z rysunku i wymagań montażu. Limit stosowany do sztywnej PCB nie staje się automatycznie właściwym limitem dla swobodnego obwodu elastycznego.
Pasta i szablon: objętość wynika z geometrii
Pastę dobiera się do stopu, wykończenia pól, rozmiaru otworów szablonu i wymagań dotyczących pozostałości topnika. Jej karta techniczna określa między innymi przechowywanie, przygotowanie do użycia, czas pracy na szablonie i zalecenia cieplne. Nie istnieje jedna pasta odpowiednia dla każdej elastycznej PCB. Drobniejszy proszek nie usunie problemu niedostatecznego podparcia ani szczeliny między szablonem a płytką.
Sprawdź też, czy krawędzie warstwy osłonowej nie utrudniają przylegania szablonu przy polach. Jeżeli pasta rozmazuje się pod szablonem, najpierw oceń podparcie, pozycjonowanie i czystość jego spodniej strony. Zwiększanie nacisku rakli może nasilić ugięcie folii zamiast usunąć przyczynę wady.
Przykład założony: ile pasty mieści otwór szablonu?
Przyjmijmy prostokątny otwór o bokach a = 0,30 mm i b = 0,40 mm oraz grubość szablonu t = 0,10 mm. To przykład założony, a nie zalecenie dla konkretnej obudowy. Pomijamy zaokrąglenia narożników i pochylenie ścianek.
- Pole otworu: A = a × b = 0,30 × 0,40 = 0,12 mm².
- Objętość otworu: V = A × t = 0,12 × 0,10 = 0,012 mm³.
- Pole ścianek: S = 2 × (a + b) × t = 2 × (0,30 + 0,40) × 0,10 = 0,14 mm².
- Stosunek pola otworu do pola ścianek: AR = A / S = 0,12 / 0,14 ≈ 0,86.
AR jest wskaźnikiem geometrii ułatwiającym ocenę uwalniania pasty ze szablonu. Sam wynik nie potwierdza poprawnego nadruku: znaczenie mają również pasta, stan ścianek i ustawienia drukarki. Przy założonej wyłącznie do obliczeń sprawności przenoszenia η = 80% objętość naniesionej pasty wyniosłaby Vp = η × V = 0,80 × 0,012 = 0,0096 mm³. Rzeczywistą sprawność trzeba wyznaczyć z pomiaru nadruku, a nie przypisać jej wartości z przykładu.
Objętość pasty nie jest objętością gotowej spoiny: pasta zawiera także topnik. Po nadruku kontroluj objętość, wysokość, przesunięcie i ewentualne połączenie sąsiednich porcji pasty. W kontroli SPI, czyli inspekcji pasty lutowniczej, szczególnie istotne jest prawidłowe wyznaczenie powierzchni odniesienia na podpartym obwodzie.
Profil rozpływu sprawdzaj na płytce zamocowanej w palecie
Nastawy stref pieca nie są temperaturą spoin. Punktem wyjścia jest zalecany profil pasty, ale trzeba go pogodzić z ograniczeniami elementów, folii, klejów i pozostałych materiałów. Paleta może zmieniać dopływ ciepła, dlatego profil sprawdza się na reprezentatywnie obsadzonym obwodzie w docelowym mocowaniu. Porównanie metod opisuje artykuł o lutowaniu na fali i lutowaniu rozpływowym.
Termopary umieść w miejscach reprezentujących różne warunki nagrzewania: przy małym elemencie w lekkim obszarze, przy dużym złączu oraz przy strefie z usztywnieniem. Punkt pomiarowy musi odpowiadać temu, co oceniasz: temperatura obudowy służy do sprawdzenia jej ograniczeń, a temperatura połączenia — warunków lutowania. Mocowanie czujnika nie powinno odrywać się w piecu ani istotnie zmieniać lokalnej masy cieplnej.
Zapisz szybkość nagrzewania, przebieg odcinka aktywacji topnika, temperaturę maksymalną, czas powyżej temperatury likwidusu stopu oraz chłodzenie. Temperaturę likwidusu odczytaj z dokumentacji wybranego stopu. Czas powyżej niej wyznacz z przebiegu temperatury konkretnego punktu, nie z czasu przebywania płytki w piecu. Jeśli przekroczeń progu jest kilka, uwzględnij wszystkie odcinki zgodnie z przyjętą metodą analizy.
Najchłodniejsze połączenie musi otrzymać warunki potrzebne do zwilżania, a najcieplejszy element i materiały obwodu nie mogą przekroczyć swoich ograniczeń. Gdy nie da się spełnić obu wymagań, trzeba zmienić proces lub konstrukcję, zamiast podnosić temperaturę bez analizy. Montaż drugiej strony wymaga osobnego sprawdzenia mocowania i obciążenia cieplnego już wykonanych połączeń.
Karta procesu: jakie dane rzeczywiście zapisywać
Poniższa tabela jest wzorem dokumentacji, a nie zapisem wykonanej produkcji. Wyniki należy uzupełnić dopiero po przeprowadzeniu kontroli. Każdy zapis powinien wskazywać partię, wersję dokumentacji, datę i osobę wykonującą czynność; same oceny „dobrze” lub „źle” nie pozwolą odtworzyć przyczyny problemu.
| Etap | Dane do zapisania | Z czym porównać wynik |
|---|---|---|
| Przygotowanie obwodów | Partia, stan opakowania, suszenie lub podstawa jego pominięcia, warunki przechowywania | Instrukcja dostawcy i zatwierdzona procedura materiałowa |
| Paleta i usztywnienia | Identyfikator palety, wersja rysunku, stan podpór, sposób mocowania, materiał i położenie usztywnień | Rysunek montażowy i dokumentacja oprzyrządowania |
| Płaskość | Punkty kontroli, stan zamocowania, metoda, temperatura obwodu, wynik przed procesem i po ostygnięciu | Uzgodnione kryteria w tych samych warunkach podparcia |
| Nadruk pasty | Oznaczenie i partia pasty, czas otwarcia, szablon, ustawienia drukarki, czyszczenie, wyniki SPI | Karta pasty, dokumentacja szablonu i limity zatwierdzone dla pól |
| Osadzanie elementów | Wersja programu, rozpoznanie znaczników, wysokość podparcia, ustawienia nacisku i odchylenia położenia | Rysunek obsady i wymagania elementów |
| Lutowanie rozpływowe | Paleta, program pieca, prędkość transportu, rozmieszczenie termopar, przebiegi temperatury i ocena ograniczeń | Dokumentacja pasty, stopu, elementów i materiałów obwodu |
| Odbiór zespołu | Wady spoin, stan folii i klejenia, wyniki kontroli elektrycznej, decyzja o przyjęciu lub dalszej analizie | Uzgodniona specyfikacja odbioru |
Po lutowaniu sprawdź również obwód po bezpiecznym zdjęciu z palety. Kontrola AOI pomaga wykryć widoczne wady obsady i spoin, ale nie zastępuje oceny połączeń ukrytych ani sprawdzenia elektrycznego. Ewentualną kontrolę rentgenowską oraz próbę funkcjonalną dobiera się do konstrukcji i wymagań odbioru.
Typowe błędy i kolejność szukania przyczyny
- Rozmazana pasta: sprawdź zabrudzenie szablonu, szczelinę nad płytką i ugięcie folii, zanim zmienisz skład pasty.
- Przesunięte elementy: porównaj położenie znaczników przed osadzaniem i po nim; sprawdź, czy folia nie przemieszcza się w palecie.
- Wybrzuszenie po piecu: przeanalizuj wilgoć, klejenie, możliwość rozszerzania i profil cieplny. Nie próbuj prostować gorącego zespołu dociskiem.
- Niedolutowanie przy usztywnieniu: sprawdź lokalny przebieg temperatury i ilość pasty; sam prawidłowy profil w innym miejscu nie wystarcza.
- Uszkodzenia podczas wyjmowania: zweryfikuj sposób zwalniania zacisków lub kleju. Ciągnięcie za elastyczny odcinek może obciążyć pola przy granicy usztywnienia.
Najczęstsze pytania o montaż SMD na elastycznej PCB
Czy każda elastyczna PCB potrzebuje usztywnienia?
Nie. Potrzeba trwałego usztywnienia zależy od elementów, obciążeń i sposobu mocowania w urządzeniu. Nawet bez niego obwód może wymagać palety na czas montażu. Te decyzje trzeba rozpatrywać osobno.
Czy można użyć profilu ze sztywnej płytki?
Może być punktem wyjścia, jeśli odpowiada zastosowanej paście i ograniczeniom materiałów. Nie jest jednak potwierdzonym profilem elastycznego zespołu. Trzeba zmierzyć temperaturę w docelowej palecie i sprawdzić punkty nagrzewające się najszybciej oraz najwolniej.
Czy taśma poliimidowa wystarczy do mocowania w piecu?
Sama nazwa materiału taśmy nie wystarcza. Liczą się właściwości kleju, odporność na cały cykl, stabilność położenia i możliwość usunięcia bez uszkodzenia obwodu. Taśma nie zastąpi podparcia pod polami ani potwierdzenia profilu cieplnego.
Czy gotowy obwód można zginać przy elementach?
Zginanie powinno odbywać się w strefie wyznaczonej na rysunku, z zachowaniem przewidzianego promienia. Nie należy przenosić zgięcia przez pola i spoiny. Warunki jednorazowego uformowania oraz wielokrotnego ruchu wymagają osobnego określenia.
Do uzgodnienia montażu przygotuj dokumentację warstw i usztywnień, rysunek stref zginania, wykaz elementów, dane obsady i wymagania odbioru. Informacje o elastycznych PCB stanowią punkt wyjścia; parametry oprzyrządowania i procesu trzeba ustalić dla konkretnego projektu.
