Przy montażu kabli wybierz złącze składane, jeżeli potrzebujesz dostępu do połączeń, zmian konfiguracji lub naprawy końcówki. Złącze obtryskiwane warto rozważyć, gdy konstrukcja jest już ustalona, a osłona ma jednocześnie chronić połączenia i odciążać wyjście kabla. Żaden wariant nie jest z definicji szczelniejszy ani odporniejszy na wyrwanie: decydują szczegóły konstrukcji, materiały i potwierdzenie wymagań dla gotowego zespołu.
Co właściwie porównujemy?
Określenie „kabel formowany” jest skrótem myślowym. Formuje się zwykle osłonę końcówki, przepust lub rozgałęzienie wiązki, a nie cały kabel. W obu rozwiązaniach trzeba najpierw przygotować żyły i połączyć je ze stykami. Różnica dotyczy przede wszystkim sposobu zabezpieczenia tych połączeń oraz przenoszenia obciążeń mechanicznych.

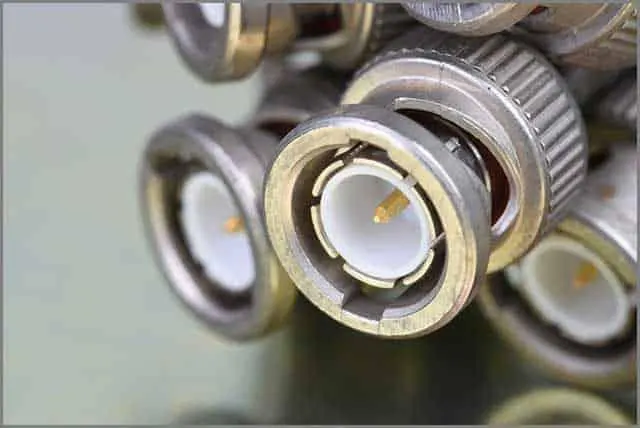

Złącze składane ma oddzielny korpus, wkład ze stykami, osłonę tylną i odpowiednie elementy mocujące. Może zawierać uszczelkę, dławik oraz zacisk odciążający kabel. Montaż odbywa się w zakładzie albo podczas instalacji urządzenia, zależnie od konstrukcji. Rozbieralna obudowa nie oznacza jednak, że każdy styk da się wymienić bez specjalnego narzędzia.

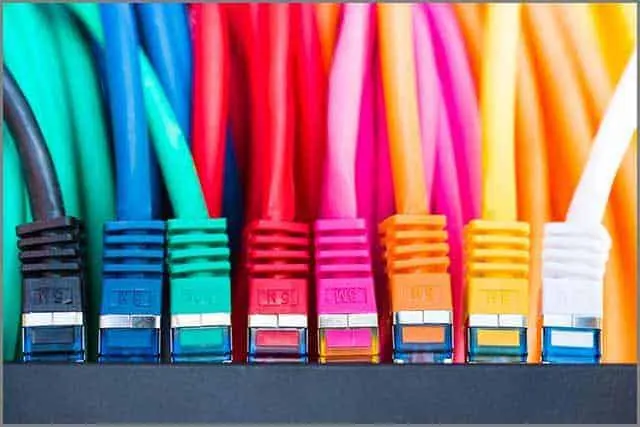

Złącze obtryskiwane powstaje przez umieszczenie przygotowanej końcówki w formie i wprowadzenie tworzywa wokół wskazanych elementów. Przy obtrysku termoplastycznym tworzywo uplastycznia się przed wtryskiem, a następnie chłodzi w formie. Po otwarciu formy wyjmuje się gotową końcówkę; osłona pozostaje na kablu. Proces wymaga ochrony powierzchni stykowych oraz kontroli ułożenia przewodów.

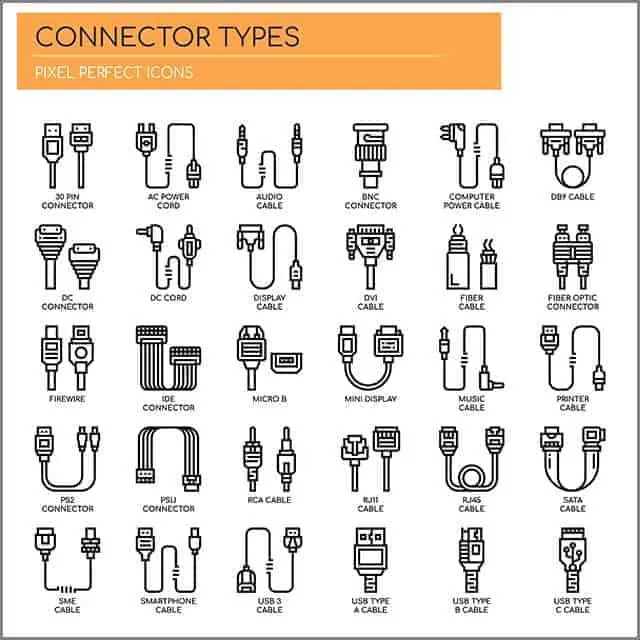

Nie należy też utożsamiać sposobu wykonania końcówki z budową całej instalacji. Zarówno wiązka, jak i pojedynczy przewód połączeniowy mogą mieć zakończenia składane lub obtryskiwane. Szersze rozróżnienie opisuje artykuł zespół kablowy a wiązka przewodów.

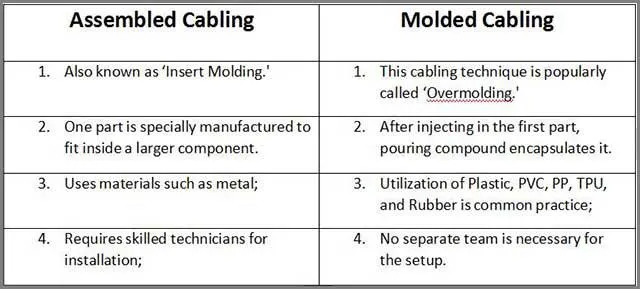

Porównanie przy wyborze konstrukcji
| Kryterium | Złącze składane | Złącze obtryskiwane |
|---|---|---|
| Odporność na wyrwanie kabla | Zależy od uchwytu płaszcza, dopasowania średnicy i poprawnego montażu odciążenia. | Zależy od zakotwienia osłony, jej połączenia z płaszczem oraz geometrii końcówki. |
| Szczelność | Zapewniają ją dobrane uszczelki, dławik i powierzchnie korpusu; znaczenie ma sposób skręcenia. | Wymaga ciągłości osłony i szczelnego styku tworzywa z kablem oraz korpusem złącza. |
| Nakład na oprzyrządowanie | Można wykorzystać gotowe obudowy; nadal potrzebne są narzędzia do styków i kontroli. | Trzeba uwzględnić formę, jej przygotowanie do procesu, utrzymanie oraz ewentualne zmiany. |
| Naprawa | Możliwa, jeśli producent przewidział demontaż i dostępne są części zamienne. | Dostęp do zalanych połączeń zwykle wymaga zniszczenia osłony; przewiduje się wymianę końcówki lub zespołu. |
| Zmiana konstrukcji | Często wystarcza zmiana komponentu i instrukcji montażu, po sprawdzeniu zgodności. | Zmiana średnicy kabla, korpusu lub wyjścia może wymagać nowej wkładki albo przebudowy formy. |
| Zginanie przy złączu | Potrzebna jest odpowiednia odgiętka lub prowadzenie kabla. | Odgiętkę można uformować razem z osłoną, ale jej kształt trzeba dostosować do ruchu kabla. |
Siła wyrywająca: liczy się droga przenoszenia obciążenia
Siłę działającą na kabel powinno przejmować odciążenie mechaniczne i korpus, zamiast połączenia żyły ze stykiem. W złączu składanym robi to odpowiedni zacisk lub dławik z funkcją odciążenia. Zbyt luźny uchwyt pozwala przesuwać się płaszczowi, a nadmiernie zaciśnięty może uszkodzić kabel. Sam element uszczelniający nie musi zapewniać wymaganego zamocowania.
W obtrysku obciążenie może przenosić przyczepność tworzywa do płaszcza oraz mechaniczne zakotwienie, na przykład w przewidzianych do tego podcięciach korpusu. Gładka, gruba osłona nie stanowi dowodu wytrzymałości. Jeżeli płaszcz przesuwa się względem osłony albo żyły przemieszczają się wewnątrz kabla, siła może dojść do styków mimo pozornie solidnej końcówki.
Próba zacisku i próba całej końcówki to różne sprawdzenia
Wyrywanie żyły ze styku ocenia jakość połączenia zaciskanego. Ciągnięcie za kompletny kabel przy zamocowanym korpusie ocenia przede wszystkim jego zamocowanie w końcówce. Wyniku jednej próby nie wolno przypisywać drugiej. W specyfikacji trzeba określić kierunek i sposób przyłożenia siły, czas obciążenia lub prędkość przesuwu, stan próbki oraz kryteria akceptacji.
Próba utrzymania zadanej siły nie jest tym samym co niszczące badanie do zerwania. Oprócz braku wyrwania można wymagać określonego dopuszczalnego przesunięcia kabla, zachowania ciągłości elektrycznej i braku uszkodzeń izolacji. Wartości graniczne należy zaczerpnąć z dokumentacji złącza i wymagań urządzenia.
Przykład założony: obliczenie obciążenia do uzgodnienia
Załóżmy spodziewaną siłę osiową F = 40 N i przyjęty przez projektanta współczynnik zapasu k = 2. Z zależności Fwym = k × F otrzymujemy Fwym = 2 × 40 N = 80 N. Są to wyłącznie założone dane do pokazania rachunku, nie wymaganie normy ani wynik badania.
Taki rachunek wyznacza punkt wyjścia do uzgodnienia próby. Nie określa samodzielnie jej czasu, warunków ani odporności na szarpnięcia. Nie wolno też dzielić tej siły po równo między żyły i na tej podstawie dobierać styków: rzeczywisty podział obciążenia zależy od konstrukcji.
Szczelność: sprawdzaj cały tor wnikania wody
Woda może dostać się przez połączenie wtyku z gniazdem, podział obudowy, wejście kabla albo granicę między obtryskiem i płaszczem. Możliwa jest również migracja wzdłuż wnętrza kabla od jego niezabezpieczonego końca. Uszczelnienie widocznej końcówki nie zamyka automatycznie wszystkich tych dróg.
W wersji składanej kluczowe są zakres średnic dławika, kształt i stan płaszcza, ułożenie uszczelek oraz moment dokręcania podany przez producenta. Wiązka luźnych przewodów przepuszczona przez uszczelkę przeznaczoną do pojedynczego okrągłego kabla może pozostawić kanały przecieku. Do takiego zastosowania potrzebny jest odpowiedni przepust wielootworowy lub inny przewidziany sposób uszczelnienia.
W wersji obtryskiwanej trzeba sprawdzić zgodność materiałów i warunki procesu. Zanieczyszczenie powierzchni, niedostateczna przyczepność lub skurcz tworzywa mogą utworzyć szczelinę przy płaszczu. Zakotwienie mechaniczne pomagające przenieść siłę nie musi jednocześnie zapewniać szczelności.
Oznaczenie IP należy odczytywać wraz z warunkami podanymi dla konkretnego wyrobu: czy dotyczy złącza połączonego, zablokowanego i wyposażonego w określony kabel. Odporności na wodę nie można utożsamiać z odpornością na olej, detergent czy wielokrotne zginanie. Przy doborze złączy odpornych na wnikanie wody zapisz oddzielnie środowisko pracy i warunki kontroli szczelności, również po uzgodnionym obciążeniu mechanicznym.
Materiał osłony i odgiętka: twardość nie zastępuje projektu
Tworzywo do obtrysku dobiera się do płaszcza kabla, korpusu złącza i środowiska. Możliwe są między innymi odpowiednie odmiany PVC, czyli polichlorku winylu, oraz TPU, czyli termoplastycznego poliuretanu. Sama nazwa rodziny tworzywa nie określa przyczepności, odporności chemicznej ani temperatury użytkowania. Potrzebna jest dokumentacja konkretnej odmiany i potwierdzenie jej przydatności w danym połączeniu materiałów.
Odgiętka ma ograniczać ostre załamanie kabla przy sztywnym korpusie. Zbyt krótka lub zbyt sztywna może jedynie przesunąć miejsce uszkodzenia na swój koniec. Minimalny promień gięcia trzeba sprawdzić w dokumentacji kabla, rozróżniając ułożenie nieruchome i ruch powtarzalny. Samo zastosowanie elastycznej osłony nie zmienia kabla przeznaczonego do instalacji stałej w przewód do ciągłego ruchu.
Warto również rozdzielić funkcje poszczególnych warstw. Izolacja żył odpowiada za ich rozdzielenie elektryczne, płaszcz chroni cały kabel, a osłona końcówki zabezpiecza lokalne połączenia. Dobór materiałów izolacji przewodów i kabli nie zastępuje sprawdzenia materiału obtrysku.
Koszt formy: kiedy ma szansę się rozłożyć na serię?
Porównanie powinno obejmować ten sam kabel, styki, wymagania odbiorcze i zakres kontroli. Dla wersji składanej uwzględnij obudowę, uszczelki, pracę montażową oraz narzędzia. Dla obtrysku dodaj formę, przygotowanie procesu, wkładanie końcówek, tworzywo, kontrolę i utrzymanie oprzyrządowania. Nie zakładaj z góry, że koszt wykonania sztuki będzie niższy.
Uproszczony model ma postać: Ks = Fs + N × cs oraz Ko = Fo + N × co. Litera F oznacza nakłady stałe, c — koszt zmienny przypadający na odebraną sztukę, N — liczbę takich sztuk, a indeksy s i o oznaczają wariant składany i obtryskiwany. Koszty braków trzeba uwzględnić w c, aby porównanie nie premiowało procesu o większej liczbie odrzutów.
Przykład założony: próg równych kosztów
Przyjmijmy wyłącznie do obliczeń dodatkowy nakład stały na obtrysk ΔF = Fo − Fs = 6000 jednostek umownych oraz oszczędność na sztuce Δc = cs − co = 3 jednostki umowne. To założenia matematyczne, a nie ceny, oferta ani dane z produkcji.
Po zrównaniu kosztów otrzymujemy N* = ΔF / Δc = 6000 / 3 = 2000 sztuk. Przy 1000 sztuk dodatkowy nakład stały wynosi 6000 / 1000 = 6 jednostek umownych na sztukę, więc przewyższa założoną oszczędność. Przy 4000 sztuk wynosi 6000 / 4000 = 1,5 jednostki umownej na sztukę, więc jest od niej mniejszy.
Jeśli obtrysk nie daje oszczędności na sztuce, większa seria nie zrównoważy dodatkowego nakładu stałego w tym modelu. Osobno trzeba rozpatrzyć zmiany konstrukcyjne, utrzymanie formy i obsługę napraw. Nie należy rozkładać kosztu formy na całą rodzinę produktów, dopóki nie wiadomo, czy poszczególne warianty rzeczywiście mogą z niej korzystać.
Naprawa i zmiany po uruchomieniu produkcji
W złączu składanym można niekiedy wymienić uszczelkę, osłonę lub styk, lecz zakres naprawy określa konstrukcja producenta. Styk zaciskany wymieniaj zgodnie z instrukcją; ponowne zaciskanie użytej końcówki nie jest domyślną metodą naprawy. Sprawdź też, czy pozostaje zapas przewodu pozwalający usunąć uszkodzony fragment bez naprężenia wiązki.
Obtryskiwane zakończenie należy traktować jako nierozbieralne, chyba że dokumentacja przewiduje inaczej. Wycięcie osłony nie przywraca fabrycznej geometrii ani uszczelnienia. Możliwa bywa wymiana całej końcówki po skróceniu kabla, ale tylko według zatwierdzonej metody i z ponowną kontrolą. Przy utrudnionym dostępie do instalacji warto rozważyć wymienny odcinek kabla ze złączem serwisowym.
Nie należy mylić rozbieralności osłony z rozłącznością złącza. Obtryskiwaną wtyczkę nadal można wypiąć z pasującego gniazda. Ograniczenie dotyczy dostępu do połączeń żył wewnątrz końcówki.
Lista kontrolna przed zamówieniem
- Dokumentacja połączeń: przyporządkowanie żył do styków, przekroje, długości, tolerancje, oznaczenia i sposób zakończenia ekranu.
- Kabel: średnica z tolerancją, materiał płaszcza, warunki zginania oraz narażenia cieplne i chemiczne.
- Mechanika: droga przenoszenia siły, sposób mocowania w próbie, kryteria przesunięcia kabla i wymagania dotyczące skręcania oraz zginania.
- Szczelność: wymagany stan połączenia, wyposażenie uszczelniające i warunki badań przed obciążeniami oraz po nich.
- Kontrola: zgodność połączeń, brak zwarć, stan izolacji i parametry elektryczne odpowiednie dla zastosowania; zakres badań każdej sztuki oraz badań na próbkach.
- Serwis: dopuszczalne części zamienne, narzędzia, zapas długości i sposób sprawdzenia naprawionego zespołu.
- Forma: własność oprzyrządowania, zakres obsługiwanych wariantów, odpowiedzialność za utrzymanie i zasady zatwierdzania zmian.
W obtrysku warto przewidzieć kontrolę połączeń przed ich trwałym zakryciem oraz kontrolę gotowego zespołu po procesie. Zakres testowania przewodów powinien wynikać z możliwych uszkodzeń. Sam pomiar ciągłości nie potwierdza szczelności ani odporności na wyrwanie.
Typowe błędy przy wyborze zakończenia
- Wybór na podstawie wyglądu. Masywna końcówka może ukrywać słabe mocowanie płaszcza; potrzebna jest ocena konstrukcji i próba według uzgodnionych kryteriów.
- Przenoszenie oznaczenia IP na dowolny zestaw. Inna średnica kabla, uszczelka lub niepełne połączenie może zmienić szczelność.
- Zamiana tworzywa bez oceny skutków. Podobna twardość nie oznacza takiej samej przyczepności do płaszcza ani odporności na środki czyszczące.
- Uznanie obtrysku za ekran. Osłona z tworzywa nie zastępuje zaprojektowanego zakończenia ekranu kabla.
- Zamówienie formy przed ustaleniem geometrii. Późniejsze zmiany kabla lub kierunku jego wyjścia mogą wymagać przebudowy oprzyrządowania.
- Założenie pełnej naprawialności złącza składanego. Dostęp do wnętrza nie zapewnia dostępności styków, uszczelek ani procedury ich wymiany.
Pytania i odpowiedzi
Czy obtryskiwana końcówka zawsze wytrzyma większą siłę?
Nie. Dobrze dobrany zacisk w złączu składanym może spełnić wymaganie, którego nie spełni źle zaprojektowany obtrysk. Porównuj gotowe zespoły według tej samej metody obciążenia i kryteriów akceptacji, a nie sam rodzaj obudowy.
Czy obtrysk wystarczy do pracy w wilgotnym środowisku?
Nie bez sprawdzenia kompletnego połączenia. Trzeba ocenić także styk wtyku z gniazdem, wejście kabla i możliwość migracji wody jego wnętrzem. Wymagaj potwierdzenia szczelności dla przewidzianego stanu użytkowania.
Czy warto zamawiać formę do krótkiej serii?
Może to mieć uzasadnienie funkcjonalne, na przykład gdy gotowa obudowa nie mieści się w urządzeniu. Najpierw sprawdź dostępne rozwiązania i możliwość wykorzystania istniejącego oprzyrządowania. Rachunek kosztów wykonaj dla rzeczywiście planowanej liczby sztuk i ustalonej geometrii.
Czy uszkodzony kabel obtryskiwany trzeba wymienić w całości?
Nie zawsze, ale naprawa nie polega na prostym otwarciu osłony. Wymiana samej końcówki wymaga dopuszczonej procedury, wystarczającej długości kabla i ponownego potwierdzenia parametrów. Jeśli tych warunków nie ma, należy przewidzieć wymianę całego zespołu lub wydzielonego odcinka.
