Antena ścieżkowa PCB jest dobrym wyborem, gdy na płytce można wygospodarować miejsce i zależy nam na ograniczeniu liczby kupowanych elementów. Ceramiczna antena chipowa ułatwia miniaturyzację, ale wymaga zakupu osobnego podzespołu, odpowiedniego otoczenia i dopasowania. W obu przypadkach decyzję trzeba oprzeć na konstrukcji całego urządzenia, a antenę dostroić po zamontowaniu płytki w docelowej obudowie.
Czym jest ceramiczna antena chipowa?
Antena chipowa to niewielki element ceramiczny przeznaczony do montażu powierzchniowego SMD. Nadaje i odbiera fale radiowe, podobnie jak inne anteny. Jej zaletą jest mały rozmiar samego elementu oraz mniejsza zależność od właściwości laminatu niż w przypadku anteny wykonanej ze ścieżki.
Nie oznacza to jednak, że można umieścić ją w dowolnym wolnym miejscu. Potrzebuje odpowiedniej płaszczyzny masy, strefy wolnej od miedzi i układu dopasowania. Przy ocenie zajmowanej powierzchni należy więc uwzględnić również jej otoczenie. Gotowy element nie zwalnia projektanta z przygotowania prototypu ani sprawdzenia anteny w zmontowanym urządzeniu.

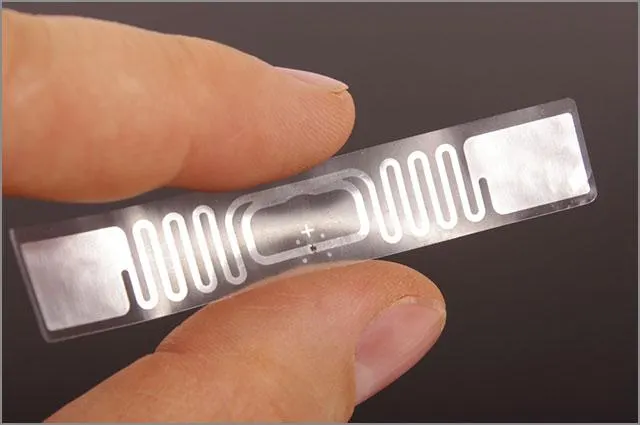

Czym jest antena ścieżkowa PCB?
Antena ścieżkowa powstaje z miedzi na płytce drukowanej. Jej kształt może przypominać prosty odcinek, meander albo odwróconą literę F. Geometria jest częścią projektu PCB, dlatego nie trzeba kupować i montować osobnego elementu antenowego.
Takie rozwiązanie wymaga jednak przeznaczenia fragmentu płytki na antenę oraz otaczającą ją strefę bez miedzi. Częstotliwość rezonansowa zależy między innymi od laminatu i jego grubości. Zmiana tych parametrów wymaga ponownej oceny projektu i sprawdzenia dopasowania. Antena ścieżkowa nie jest zatem dowolnym odcinkiem ścieżki, który można przenieść lub skrócić bez wpływu na działanie układu radiowego.
Antena chipowa a antena PCB: najważniejsze różnice
| Kryterium | Antena chipowa | Antena ścieżkowa PCB |
|---|---|---|
| Osobny podzespół | Wymaga zakupu i montażu elementu SMD. | Nie wymaga osobnego elementu antenowego. |
| Miejsce na płytce | Mały element, ale nadal potrzebna jest wolna przestrzeń wokół niego. | Miejsce zajmują geometria anteny i strefa bez miedzi. |
| Wpływ laminatu | Mniejsza zależność od laminatu. | Laminat i jego grubość wpływają na rezonans. |
| Dopasowanie i strojenie | Potrzebne w docelowym układzie. | Potrzebne w docelowym układzie. |
| Otoczenie | Trzeba uwzględnić obudowę, baterię, metal i dłoń użytkownika. | Trzeba uwzględnić obudowę, baterię, metal i dłoń użytkownika. |
Brak osobnego elementu oznacza, że koszt samego podzespołu antenowego w zestawieniu materiałowym BOM wynosi dla anteny ścieżkowej 0. Nie oznacza to bezkosztowego rozwiązania: antena zajmuje powierzchnię PCB, wymaga projektu i strojenia. W porównaniu wariantów należy zatem uwzględnić zarówno zakup elementu ceramicznego, jak i miejsce potrzebne do wykonania ścieżki.
Żadnemu z tych rozwiązań nie należy z góry przypisywać lepszego zasięgu. Sam rodzaj anteny nie wystarcza do takiej oceny. Podobnie niewielkie wymiary elementu ceramicznego nie przesądzają o wymiarach kompletnej płytki. Wybór warto rozpocząć od sprawdzenia dostępnej przestrzeni, położenia masy i ograniczeń konstrukcji mechanicznej.
Długość fali: punkt wyjścia do określenia wymiarów
Długość fali pozwala orientacyjnie ocenić skalę wymiarów anteny. Obliczamy ją ze wzoru λ = c / f, gdzie λ oznacza długość fali, c jest prędkością światła, a f częstotliwością. Przyjmując orientacyjnie c ≈ 3 · 108 m/s, otrzymujemy poniższe wartości w powietrzu.
| Częstotliwość | Długość fali λ | Ćwierć długości fali λ/4 |
|---|---|---|
| 2,4 GHz | Orientacyjnie 125 mm | Orientacyjnie 31,2 mm |
| 868 MHz | Orientacyjnie 345 mm | Orientacyjnie 86,4 mm |
Przykład obliczeniowy dla 2,4 GHz: λ ≈ (3 · 108 m/s) / (2,4 · 109 Hz) ≈ 125 mm. Ćwierć tej długości to orientacyjnie 31,2 mm. Porównanie z 868 MHz pokazuje, dlaczego przy niższej częstotliwości wygospodarowanie miejsca na antenę ścieżkową może być trudniejsze. Są to wartości odniesienia, a nie gotowe wymiary ścieżki do przeniesienia na płytkę.
Wpływ FR-4: przykład obliczenia długości ścieżki
Na laminacie FR-4 efektywna przenikalność elektryczna εeff jest większa niż 1. Fizyczna długość elementu antenowego jest więc krótsza niż odpowiadający mu odcinek w powietrzu. Do wstępnego oszacowania można wykorzystać zależność L ≈ (λ/4) / √εeff.
Przykład obliczeniowy z założoną wartością: dla 2,4 GHz przyjmujemy εeff ≈ 2,65. Wtedy √εeff ≈ 1,63, a długość wynosi orientacyjnie L ≈ 31,2 mm / 1,63 ≈ 19,2 mm. Przyjęta przenikalność jest założeniem przykładu, a nie stałą wartością dla każdej płytki FR-4.
Wynik służy do rozpoczęcia projektu, nie do zatwierdzenia geometrii produkcyjnej. Dokładną długość ustala się za pomocą symulacji i strojenia prototypu. Dlatego materiał oraz grubość laminatu należy określić przed dopracowaniem anteny. Jeśli później zmienią się te założenia, trzeba wrócić do oceny rezonansu i dopasowania, zamiast uznawać wcześniejsze obliczenie za nadal wystarczające.
Rozmieszczenie anteny, masa i obudowa
Miejsce anteny warto ustalić na początku projektowania urządzenia, wspólnie z osobą odpowiedzialną za konstrukcję mechaniczną. Antena powinna znajdować się przy krawędzi płytki, z dala od metalowych elementów i innych ścieżek wysokiej częstotliwości. Należy przewidzieć strefę wolną od miedzi, a dla anteny chipowej także odpowiednią płaszczyznę masy. Mały element SMD nie zastępuje tych wymagań.
Obudowa, bateria i metalowe części znajdujące się w pobliżu zmieniają częstotliwość rezonansową. Podobny wpływ może mieć dłoń użytkownika. W urządzeniu trzymanym w ręku trzeba zatem uwzględnić naturalny chwyt, a w urządzeniu montowanym na stałe — docelowe otoczenie. Nie wystarczy sprawdzić płytki leżącej osobno na stole, jeśli podczas pracy będzie zamknięta w obudowie obok baterii.
Rozmieszczenie anteny należy też rozpatrywać pod kątem zakłóceń między układem radiowym a pozostałymi obwodami. W projekcie trzeba uwzględnić filtrację przewodów i zasilania. Uzgodnienie tych kwestii na etapie rozmieszczania elementów pomaga zachować potrzebną przestrzeń, zamiast szukać jej dopiero po zakończeniu prowadzenia ścieżek.
Dopasowanie i strojenie w gotowym urządzeniu
W omawianym torze radiowym punktem odniesienia jest impedancja 50 Ω. Na schemacie warto od razu przewidzieć układ dopasowania, na przykład w konfiguracji π, oraz zarezerwować dla niego miejsce na PCB. Dotyczy to również anteny ceramicznej: zakup gotowego podzespołu nie gwarantuje poprawnego dopasowania po jego wlutowaniu do dowolnej płytki.
Do oceny impedancji wejściowej i dopasowania można wykorzystać wektorowy analizator sieci VNA. Strojenie należy przeprowadzić na prototypie zmontowanym w docelowej obudowie, z baterią i pozostałymi elementami umieszczonymi zgodnie z projektem. Jeśli zmieni się ich położenie, wcześniejsza ocena może przestać odpowiadać rzeczywistym warunkom. W przypadku anteny ścieżkowej trzeba być przygotowanym również na korektę geometrii PCB.
Poziom odbicia a moc odbita: jak czytać wartości w dB?
Dopasowanie można opisać przez udział mocy odbitej. Poziom odbicia −10 dB odpowiada orientacyjnie 10 % mocy odbitej, a −20 dB — orientacyjnie 1 %. W takim zapisie bardziej ujemna wartość oznacza mniejszy udział odbicia.
Trzeba zachować spójność znaków. We wzorze Podb / Ppad = 10−RL/10 wielkość RL oznacza dodatnio wyrażone tłumienie odbicia. Dla poziomu −10 dB podstawiamy więc RL = 10 dB: 10−10/10 ≈ 10 %. Analogicznie dla poziomu −20 dB przyjmujemy RL = 20 dB i otrzymujemy 10−20/10 ≈ 1 %. Są to przykłady obliczeniowe, nie wyniki pomiarów konkretnej anteny.
Takie przeliczenie pomaga zrozumieć wynik oceny dopasowania. Nie należy na jego podstawie przypisywać antenie określonego zasięgu. Weryfikacja powinna obejmować działanie kompletnego urządzenia w przewidzianym otoczeniu, z uwzględnieniem jego obudowy i sposobu użytkowania.
Lista kontrolna przed wykonaniem prototypu
- Określ częstotliwość pracy. Wykorzystaj długość fali do wstępnej oceny wymiarów, ale nie traktuj jej jako gotowego rysunku anteny.
- Porównaj potrzebną powierzchnię. Dla obu wariantów uwzględnij antenę, strefę bez miedzi i miejsce na dopasowanie.
- Ustal laminat i jego grubość. Zapisz te założenia przed dopracowaniem geometrii anteny ścieżkowej.
- Sprawdź położenie przy krawędzi. Oceń sąsiedztwo metalowych części, innych ścieżek wysokiej częstotliwości oraz płaszczyzny masy.
- Uwzględnij mechanikę urządzenia. Ustal położenie baterii, obudowy i elementów mocujących, zanim zatwierdzisz rozmieszczenie podzespołów.
- Przewidź układ dopasowania. Umieść go na schemacie i płytce; konfiguracja π jest jednym z dostępnych rozwiązań.
- Uwzględnij zakłócenia. Zaplanuj filtrację przewodów i zasilania oraz rozmieszczenie wrażliwych obwodów.
- Zaplanuj strojenie kompletnego prototypu. Uwzględnij docelową obudowę i sposób trzymania lub montażu produktu.
FAQ — najczęstsze pytania o antenę chipową i PCB
Czy antena chipowa zawsze zajmuje mniej miejsca?
Sam element ceramiczny jest mały, lecz wymaga odpowiedniej masy i wolnej przestrzeni wokół anteny. Porównuj cały obszar potrzebny do jej zastosowania, a nie tylko obrys podzespołu SMD.
Czy antena ścieżkowa jest darmowa?
Nie trzeba kupować osobnego elementu antenowego, ale nadal potrzebne są miejsce na płytce, projekt i strojenie. Brak pozycji anteny w zestawieniu kupowanych części nie oznacza braku kosztów jej zastosowania.
Czy można przyjąć długość ścieżki z samego wzoru?
Wzór daje jedynie oszacowanie początkowe. Przykład z założoną przenikalnością nie zastępuje symulacji i strojenia, ponieważ właściwości laminatu oraz otoczenie anteny wpływają na jej rezonans.
Czy antenę ceramiczną również trzeba stroić w obudowie?
Tak. Mniejsza zależność od laminatu nie usuwa wpływu baterii, obudowy, pobliskiego metalu ani dłoni użytkownika. Ostateczne dopasowanie należy sprawdzić po zmontowaniu produktu.
Podsumowanie
Antena ścieżkowa pozwala zrezygnować z osobnego podzespołu, a antena chipowa ułatwia uzyskanie niewielkich wymiarów samego elementu. O wyborze powinny decydować dostępne miejsce, laminat, konstrukcja obudowy i możliwość strojenia. W obu wariantach należy od początku przewidzieć właściwe otoczenie anteny oraz układ dopasowania, a projekt zweryfikować na kompletnym prototypie.
