Kabel gitarowy – jak dobrać i sprawdzić przewód instrumentowy?

Kabel gitarowy dobierz do rodzaju wyjścia instrumentu, potrzebnej długości i warunków użytkowania: przy pasywnych przetwornikach szczególnie ważna jest pojemność, a przy częstym ruchu także ekran, elastyczność i odciążenie przewodu we wtyku. Jakość sprawdzisz przez pomiar pojemności na jednostkę długości, porównanie zakłóceń w ustalonych warunkach oraz próby zginania i rozciągania połączeń. Poniżej znajdziesz metody badań i pustą tabelę do zapisu; liczby w przykładzie obliczeniowym są założone i nie stanowią wyników pomiarów.

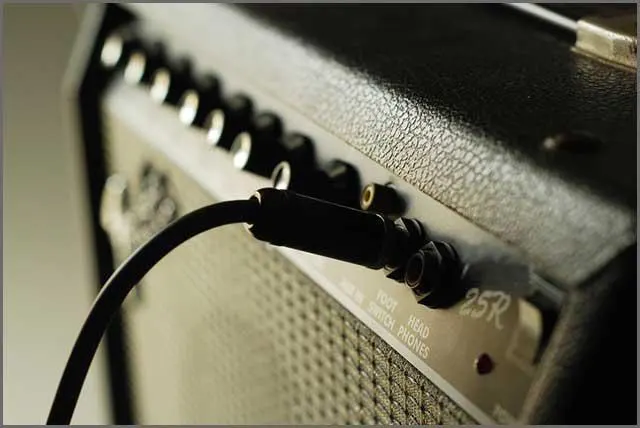

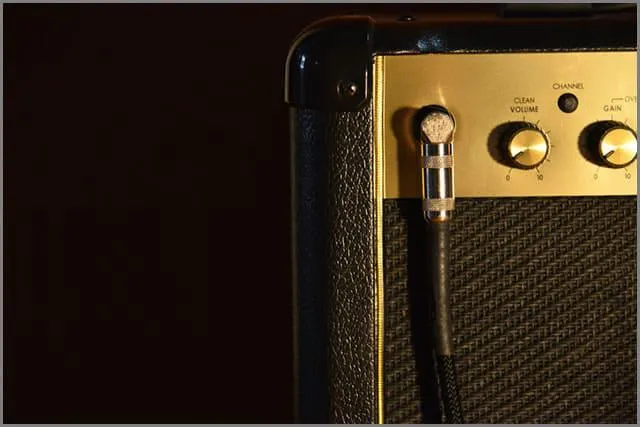

Jaki kabel pasuje do gitary i toru sygnałowego?

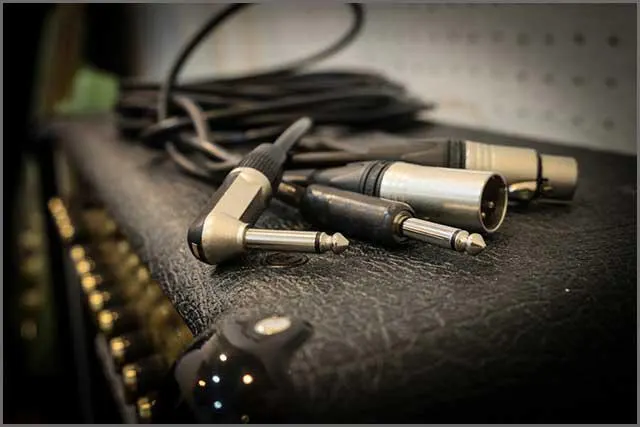

Typowy przewód między gitarą a wejściem instrumentowym jest niesymetryczny: żyła środkowa przenosi sygnał, a ekran stanowi również drogę powrotną prądu. Popularny wtyk jack TS ma średnicę nominalną 6,35 mm. Żyłę sygnałową łączy się z końcówką wtyku, ekran z jego tuleją. To opis typowego połączenia; w instrumencie z nietypowym wyjściem obowiązuje schemat producenta.

Sam wtyk TRS nie zamieni wyjścia niesymetrycznego w symetryczne. Podobnie kabel z pasującymi wtykami nie musi być przeznaczony do tego samego zadania: przewodu instrumentowego nie należy używać między wyjściem mocy wzmacniacza a pasywną kolumną. Tam potrzebny jest przewód głośnikowy dobrany do obciążenia.

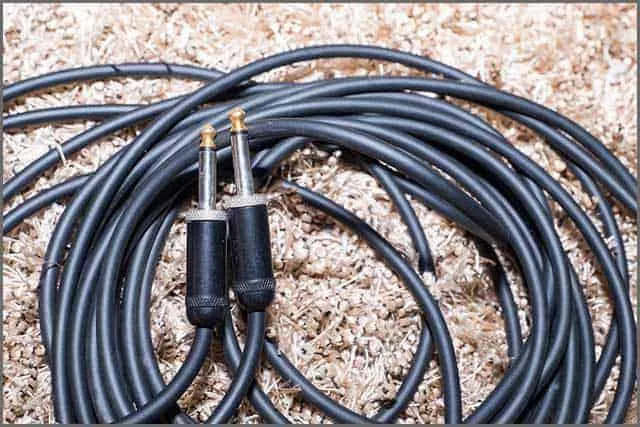

Nie ma jednej maksymalnej długości dobrej dla każdej gitary. Potrzebny jest zapas umożliwiający swobodny ruch, ale nadmiar kabla zwiększa pojemność i utrudnia prowadzenie. Porównuj kompletne odcinki, a nie same opisy materiału przewodnika.

Budowa kabla: które elementy rzeczywiście mają znaczenie?

Żyła w postaci linki lepiej nadaje się do częstego zginania niż pojedynczy drut. O trwałości decydują jednak również konstrukcja całego przewodu, promień gięcia i sposób zamocowania. Określenie „miedź beztlenowa” samo w sobie nie dowodzi mniejszych zakłóceń ani korzystniejszej charakterystyki częstotliwościowej.

Izolacja oddziela żyłę sygnałową od ekranu. Jej materiał i geometria wpływają na pojemność. Płaszcz zewnętrzny chroni przed ścieraniem i uszkodzeniami mechanicznymi; oplot tekstylny na płaszczu nie zastępuje metalowego ekranu. Gruby kabel nie musi mieć mniejszej pojemności ani lepiej znosić wielokrotnego zginania.

Ekran i warstwa ograniczająca trzaski

Ekran może mieć postać plecionki, spiralnie ułożonych drucików albo folii z przewodem kontaktowym. Sam rodzaj ekranu nie rozstrzyga o przydatności: liczą się pokrycie, ciągłość po zgięciu oraz zakończenie przy wtyku. Do kabla ruchomego wybieraj konstrukcję, której dokumentacja przewiduje takie użytkowanie.

Metalowy ekran ogranicza sprzężenie z polem elektrycznym, ale nie usuwa wszystkich zakłóceń, zwłaszcza tych od wolnozmiennego pola magnetycznego. Nie naprawi też przydźwięku zbieranego przez przetworniki gitary. Dlatego odsunięcie przewodu i instrumentu od transformatora może być skuteczniejsze niż sama wymiana kabla.

W niektórych przewodach pod ekranem znajduje się warstwa przewodzącego tworzywa, ograniczająca zakłócenia powstające podczas tarcia i odkształcania warstw kabla. Przy montażu usuwa się ją z okolicy odsłoniętej żyły zgodnie z instrukcją przygotowania przewodu. Pozostawiona przy styku sygnałowym może powodować upływność albo zwarcie.

Pojemność kabla a brzmienie: obliczenie z jawnymi założeniami

Pojemność między żyłą a ekranem rośnie w przybliżeniu proporcjonalnie do długości: C = c × L, gdzie c oznacza pojemność jednostkową, a L długość. W gotowym zestawie dochodzą pojemności wtyków i połączeń; dla całego toru trzeba uwzględnić również wejście odbiornika. Wartość podana w pF/m opisuje przewód, a nie automatycznie kompletny zestaw złączy.

Uproszczony model to źródło napięcia z szeregową rezystancją R oraz pojemność C do masy, przy pomijalnym obciążeniu rezystancyjnym odbiornika. Powstaje filtr dolnoprzepustowy RC. Ponieważ moduł reaktancji pojemnościowej wynosi 1/(2 × π × f × C), zrównanie go z R daje częstotliwość graniczną:

f = 1/(2 × π × R × C)

W tym modelu amplituda na częstotliwości granicznej spada do 1/√2 wartości z zakresu niskich częstotliwości. R oznacza rezystancję wyjściową źródła w przyjętym modelu, nie rezystancję żyły kabla ani samą rezystancję wejściową wzmacniacza.

Przykład założony: wpływ długości przewodu

Przyjmijmy wyłącznie do obliczeń: c = 100 pF/m, L = 5 m oraz R = 20 kΩ. Pomijamy pojemności złączy i wejścia oraz obciążenie rezystancyjne odbiornika. Są to wartości założone, nie dane konkretnego kabla ani pomiar gitary.

• Pojemność: C = 100 pF/m × 5 m = 500 pF = 5 × 10⁻¹⁰ F.
• Po podstawieniu: f = 1/(2 × π × 20 000 Ω × 5 × 10⁻¹⁰ F) ≈ 15,9 kHz.
• Dla założonej długości 10 m, przy niezmienionych c i R: C = 1000 pF, a f ≈ 7,96 kHz.

Podwojenie długości podwaja pojemność i w tym modelu zmniejsza częstotliwość graniczną o połowę. Nie oznacza to jednak, że pasywna gitara będzie miała dokładnie taką charakterystykę. Jej przetwornik jest także indukcyjny, a potencjometry i wejście wzmacniacza zmieniają obciążenie oraz tłumienie rezonansu. Nie podstawiaj rezystancji uzwojenia zmierzonej omomierzem jako pełnego opisu źródła. Pomocne jest rozróżnienie impedancji i rezystancji.

W praktyce mniejsza pojemność daje większą swobodę kształtowania charakterystyki. Większa pojemność może być świadomym wyborem brzmieniowym, jeśli efekt oceniono w docelowym układzie. Za buforem o małej impedancji wyjściowej wpływ tej samej pojemności jest zwykle mniejszy.

Jak zmierzyć pojemność na jednostkę długości?

1. Odłącz kabel od wszystkich urządzeń. Zapisz oznaczenie próbki, jej długość i sposób zakończenia. Do oceny samego przewodu najlepiej użyć odcinka bez wtyków.
2. Użyj miernika pojemności lub mostka LCR. Wykonaj kompensację przewodów pomiarowych według instrukcji przyrządu; przy małych pojemnościach ich wkład może istotnie zmienić odczyt.
3. Podłącz przyrząd między żyłę a ekran na jednym końcu. Drugi koniec pozostaw rozwarty, bez kontaktu między żyłą i ekranem. Nie dotykaj odsłoniętych styków podczas odczytu.
4. Zapisz pojemność, częstotliwość i poziom sygnału pomiarowego, jeśli przyrząd je określa, oraz temperaturę. Przy porównaniu z kartą katalogową zachowaj jej warunki pomiaru.
5. Oblicz c = C/L. Jeżeli mierzysz gotowy kabel z wtykami, opisz wynik jako pojemność zestawu podzieloną przez długość, bez utożsamiania go z parametrem samego przewodu.

Przy krótkich próbkach pomocna jest metoda różnicowa: zmierz odcinki o różnych długościach, lecz jednakowych zakończeniach, i policz c = (C_b − C_a)/(L_b − L_a). Stały wkład uchwytu i złączy w przybliżeniu się odejmie. Zapisz rozdzielczość przyrządu i dokładność pomiaru długości, żeby nie nadawać wynikowi pozornej precyzji.

Jak porównać zakłócenia i skuteczność ekranowania?

Oddziel zakłócenia odbierane z otoczenia od trzasków wywołanych ruchem. Nie porównuj kabli z otwartym wejściem po stronie instrumentu: taki układ nie odtwarza jego impedancji. Użyj ekranowanego obciążenia zastępczego odwzorowującego impedancję wyjściową badanego źródła. Rezystor wystarczy do prostego porównania, lecz nie odwzoruje całego zachowania pasywnego przetwornika.

Próba nieruchomego kabla

1. Ustal położenie przewodu, źródła zakłóceń i urządzenia rejestrującego. Porównuj próbki o tej samej długości lub wyraźnie zaznacz tę różnicę.
2. Zapisz impedancję zakończenia, wzmocnienie wejściowe, pasmo analizy oraz stan filtrów. Wyłącz automatyczną regulację poziomu i bramkę szumów.
3. Zarejestruj tło własne toru z wejściem zakończonym znanym obciążeniem, a następnie próbkę w ustalonym układzie. Jeśli używasz kontrolowanego źródła zakłóceń, porównaj jego stan wyłączony i włączony, zachowując geometrię.
4. Zapisz wartość skuteczną napięcia zakłóceń w określonym paśmie oraz widmo. Wynik w µV wymaga znajomości wzmocnienia i kalibracji toru; sam poziom w programie nagrywającym nie jest pomiarem napięcia.

To porównanie podatności całego zestawu w konkretnych warunkach, a nie uniwersalny pomiar skuteczności materiału ekranu. Wynik może obejmować wpływ wtyków i połączeń masy. Jeśli tło przyrządu jest zbliżone do sygnału z próbki, nie rozstrzygaj, który kabel jest lepszy.

Próba zakłóceń podczas poruszania

Przy niezmienionym zakończeniu i wzmocnieniu wykonuj powtarzalne zginanie lub lekkie opukiwanie wyznaczonego odcinka. Opisz miejsce, zakres i tempo ruchu oraz sposób podparcia. Zapisz przebieg napięcia i wartość szczytową impulsów. Porównuj te same czynności, bez przypadkowego szarpania wtykami. Osobna próba przy wyjściu przewodu z wtyku pomoże odróżnić zakłócenia powstające wewnątrz kabla od niestabilnego styku.

Zginanie: jak sprawdzić przewód i strefę przy wtyku?

Ustal promień gięcia, kąt wychylenia, obciążenie, tempo i liczbę cykli według rysunku lub uzgodnionej procedury, z uwzględnieniem danych kabla. Zdefiniuj, co oznacza pełny cykl. Bez tych informacji sama liczba zgięć nie pozwala porównać trwałości.

1. Zamocuj próbkę tak, aby uchwyty nie nacinały płaszcza, a zginanie zachodziło w wyznaczonej strefie. Osobno badaj środkowy odcinek kabla i wyjście z obudowy wtyku.
2. Przed próbą sprawdź rezystancję toru sygnałowego i ekranu oraz brak zwarcia między nimi. Zapisz metodę i wyniki początkowe.
3. Podczas ruchu monitoruj oba tory oraz zwarcia odpowiednim rejestratorem. Zapisz najmniejszy czas przerwy wykrywany przez układ; sygnalizator akustyczny multimetru może przeoczyć krótkie zaniki.
4. Po próbie powtórz kontrolę elektryczną i obejrzyj płaszcz, odgiętkę oraz mocowanie. Odnotuj liczbę wykonanych cykli, moment pierwszego zdarzenia i rodzaj uszkodzenia.

Badania mechaniczne mogą trwale osłabić próbkę. Nie traktuj samego odzyskania ciągłości po wyprostowaniu jako potwierdzenia sprawności. Szerszy kontekst kontroli zestawów opisuje artykuł o testowaniu przewodów.

Lutowanie i próba rozciągania połączenia

Przed lutowaniem sprawdź długość odizolowania i zakres średnic przewodu obsługiwany przez zacisk wtyku. Nie uszkadzaj drucików żyły, usuń luźne włókna ekranu i przygotuj warstwę przewodzącą zgodnie z instrukcją. Zacisk odciążający powinien obejmować płaszcz; spoina nie powinna przenosić sił powstających przy zwykłym pociągnięciu za kabel.

Nadmierne podciągnięcie lutu w głąb linki usztywnia ją i tworzy miejsce koncentracji zgięcia. Po montażu sprawdź zwilżenie, odstęp między sygnałem a masą i położenie izolacji. Zobacz opis lutowania przewodów oraz omówienie zimnych połączeń lutowanych.

Próba wytrzymałości samej spoiny i próba odciążenia gotowego kabla to odrębne badania. Przy badaniu spoiny zamocuj styk i przewodnik tak, aby siła działała na połączenie lutowane w kierunku wskazanym na rysunku, bez przejmowania obciążenia przez zacisk płaszcza. Użyj siłomierza lub maszyny wytrzymałościowej, zapisując przebieg siły i miejsce uszkodzenia.

Obciążenie zwiększaj w sposób określony w dokumentacji próby. Jeżeli przewidziano próbę do zerwania, zapisz siłę maksymalną oraz to, czy pękła żyła, spoina czy styk; jeżeli przewidziano utrzymanie obciążenia, zapisz przebieg i stan po odciążeniu. Wymagana siła i granice akceptacji połączenia lutowanego wynikają wyłącznie z rysunku. Bez wskazanego kryterium można udokumentować zachowanie próbki, ale nie orzekać o jej zgodności.

W próbie odciążenia zamocuj kompletny wtyk i ciągnij za kabel według odrębnej procedury. Oceń przesunięcie płaszcza i ciągłość elektryczną. Taki test sprawdza mocowanie przewodu w obudowie; nie daje osobno wytrzymałości spoiny.

Tabela do zapisu pomiarów i prób

Poniższy szablon nie zawiera wyników. Dla każdej próbki zapisz identyfikator, datę, wykonawcę, długość, rodzaj złączy, przyrządy i ich stan kalibracji. Kryteria wpisz przed rozpoczęciem badania; puste pole nie oznacza zaliczenia.

Typowe błędy przy wyborze i montażu

• Ocenianie kabla wyłącznie po grubości lub powłoce styków. Sprawdź pojemność, konstrukcję mechaniczną i zgodność wtyku z gniazdem.
• Pomijanie odcinków między efektami. Gdy efekty są omijane bez buforowania, przewody nadal obciążają pasywny przetwornik.
• Odłączanie ekranu na jednym końcu typowego kabla TS. W tej konstrukcji ekran jest także przewodem powrotnym. Jego przerwanie nie stanowi metody usuwania przydźwięku.
• Mylenie zakłóceń kabla z zakłóceniami instrumentu. Zmieniaj pojedynczy element układu i zachowuj ustawienia podczas porównania.
• Zaciskanie odciążenia na odsłoniętej żyle albo ekranie. Mocowanie ma przenosić siłę przez płaszcz, bez obciążania spoin.
• Wpisywanie „zgodny” bez określonego kryterium. Raport powinien oddzielać odczyt, obserwację uszkodzenia i ocenę według dokumentacji.

Najczęstsze pytania o kabel gitarowy

Czy kabel o najmniejszej pojemności zawsze brzmi najlepiej?

Nie. Przy pasywnym przetworniku pojemność współtworzy charakterystykę rezonansową, więc jej zmiana wpływa na barwę. Mniejsza pojemność ogranicza obciążenie pojemnościowe, ale preferowane brzmienie należy ocenić z konkretną gitarą i wzmacniaczem.

Czy bufor rozwiązuje problem długiego kabla?

Bufor z odpowiednio dużą impedancją wejściową i małą wyjściową ogranicza wpływ pojemności przewodu za nim. Odcinek między gitarą a buforem nadal obciąża przetwornik. Bufor nie usuwa przerw we wtykach ani wad ekranowania.

Dlaczego kabel trzeszczy, choć miernik pokazuje ciągłość?

Miernik może nie wykrywać krótkich przerw, a trzaski mogą też powstawać wskutek ruchu warstw przewodu. Porównaj nieruchomy kabel, poruszanie jego środkowym odcinkiem i zginanie przy wtykach. Rejestruj zakłócenia oraz ciągłość, zamiast opierać diagnozę wyłącznie na sygnale dźwiękowym miernika.

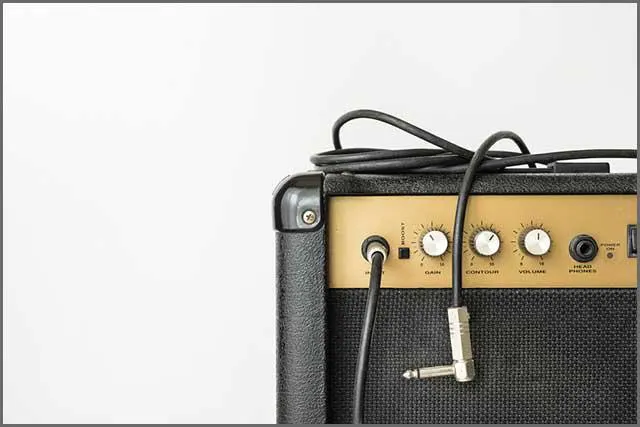

Czy wtyk kątowy jest trwalszy od prostego?

Zależy od gniazda i kierunku prowadzenia kabla. Wtyk kątowy może ograniczyć wystawanie obudowy, ale w zagłębionym gnieździe może nie dać się prawidłowo osadzić. Wybierz taki, który wchodzi do końca i pozwala wyprowadzić kabel bez ostrego zagięcia oraz nacisku na gniazdo.
