Kalkulator przesunięcia fazowego przelicza różnicę czasu Δt między sygnałami na kąt: φ = −360° · Δt/T, gdzie T jest okresem, a dodatnie Δt oznacza opóźnienie sygnału badanego względem odniesienia. Oscyloskopem dwukanałowym wyznaczysz tę różnicę, porównując odpowiadające sobie przejścia przebiegów przez ustalony poziom. Wynik ma sens dla sygnałów o tej samej częstotliwości, po uwzględnieniu różnic opóźnienia sond i kanałów oraz błędu odczytu czasu.
Na płytce PCB taki pomiar pomaga ocenić zachowanie filtru, toru wzmacniającego albo układu synchronizacji. Samo podstawienie liczb jest proste; trudniej ustalić, czy przesunięcie pochodzi z badanego obwodu, czy ze stanowiska. Poniżej znajdziesz procedurę i przykład rachunkowy do wykonania zwykłym kalkulatorem. Wszystkie dane liczbowe przykładu są założone, nie pochodzą z pomiarów urządzenia.
Co obliczamy: fazę czy opóźnienie?
Przyjmij kanał CH1 jako odniesienie, a CH2 jako sygnał badany. Oznaczenia kanałów mogą być inne w konkretnym przyrządzie. Dla sinusoid o wspólnej częstotliwości zapis wygląda następująco:
u₁(t) = U₁ · sin(2πft),
u₂(t) = U₂ · sin(2πft + φ).
U₁ i U₂ oznaczają amplitudy, f częstotliwość, t czas, a φ różnicę faz w radianach. Składowe stałe pominięto w zapisie; podczas pomiaru trzeba uwzględnić je przy wyborze poziomów przejścia. Amplitudy nie muszą być jednakowe. Jeżeli odpowiadające sobie przejścia występują w chwilach t₁ i t₂, definiujemy Δt = t₂ − t₁. Wtedy:
φ = −2πfΔt [rad] = −360° · fΔt = −360° · Δt/T, przy T = 1/f.
Pełny okres odpowiada pełnemu obrotowi, czyli 360° lub 2π radianów. Stąd wynika przelicznik, a znak minus wynika z przyjętej definicji fazy: przebieg opóźniony ma fazę ujemną. Jeśli chcesz podać wyłącznie wielkość przesunięcia, oblicz |φ| i dopisz „opóźnienie” albo „wyprzedzenie”. Nie pozostawiaj samej liczby bez określenia sygnału odniesienia.
Faza przebiegu okresowego jest określona z dokładnością do wielokrotności 360°. Sam obraz powtarzających się sinusoid nie rozstrzyga, czy opóźnienie obejmuje dodatkowe pełne okresy. Do ustalenia bezwzględnego czasu propagacji potrzebny jest rozpoznawalny impuls, początek paczki sygnału albo inna informacja pozwalająca przyporządkować zdarzenia. Przesunięcie poziome wykresu ma jednostkę czasu, natomiast faza jest kątem; tych wielkości nie należy utożsamiać.
Jak dobrać metodę pomiaru?
| Sytuacja | Zalecana metoda | Co ogranicza interpretację? |
|---|---|---|
| Stabilne sinusoidy o wspólnej częstotliwości | Pomiar okresu i różnicy czasu między narastającymi przejściami przez linie środkowe | Szum, różnice opóźnienia torów pomiarowych i wybór niewłaściwego cyklu |
| Powtarzalne impulsy lub sygnały zegarowe | Pomiar opóźnienia między odpowiadającymi sobie zboczami przy określonych progach | Wynik zależy od progu i kształtu zbocza; nie opisuje faz wszystkich harmonicznych |
| Sinusoida silnie zniekształcona | Analiza fazy składowej podstawowej przy wspólnym oknie czasowym, np. przez dopasowanie sinusoidy | Przejście przez poziom może przesuwać się wskutek zniekształceń, mimo niezmienionej fazy składowej podstawowej |
| Przebiegi o różnych częstotliwościach | Śledzenie zmiany fazy w czasie lub pomiar różnicy częstotliwości | Nie istnieje jedna stała różnica faz dla całej obserwacji |
| Szybka kontrola zależności dwóch sinusoid | Obraz w trybie XY jako kontrola pomocnicza | Sam nieruchomy kształt elipsy nie rozstrzyga znaku fazy; zniekształcenia utrudniają odczyt |
Automatyczny pomiar fazy jest wygodny, ale przed użyciem sprawdź w instrukcji definicję znaku, progi i sposób wyboru zboczy. Nazwy funkcji i położenie ustawień mogą różnić się między modelami oraz wersjami oprogramowania. Najpierw obejrzyj przebiegi i potwierdź, które zdarzenia przyrząd rzeczywiście porównuje.
Przygotowanie oscyloskopu i sond
Zacznij od schematu oraz punktów pomiarowych. Ustal, gdzie jest wejście badanego toru, gdzie wyjście i do jakiego potencjału odnosisz napięcia. Przy szerszej diagnostyce pomocna jest opisana osobno kolejność sprawdzania płytki PCB. Jeżeli podejrzewasz przerwę w połączeniu, najpierw wykonaj test ciągłości po odłączeniu zasilania i rozładowaniu kondensatorów.
W typowym oscyloskopie stołowym masy wejść są wspólne i połączone z przewodem ochronnym. Sprawdź konstrukcję swojego przyrządu. Nie podłączaj zacisków masy zwykłych sond do punktów o różnych potencjałach i nie odłączaj przewodu ochronnego. Dla pomiaru między punktami bez wspólnej masy zastosuj odpowiednią sondę różnicową lub przeznaczony do tego układ izolowany, zgodnie z dopuszczalnymi napięciami wejściowymi i wspólnymi.
- Dobierz sondy do obwodu. Sprawdź pasmo, pojemność wejściową, tłumienie i dopuszczalne napięcie w dokumentacji. Sonda obciąża węzeł; przy dużej impedancji może zmienić badaną fazę. Znaczenie tego parametru omawia tekst o impedancji w obwodach elektronicznych.
- Ujednolić trzeba cały tor. Jeśli to możliwe, użyj sond tego samego typu, jednakowych ustawień sprzężenia wejść i ograniczenia pasma. Dopasuj współczynnik sondy w oscyloskopie do rzeczywistego tłumienia.
- Skompensuj sondy pasywne zgodnie z instrukcją. Regulacja kompensacji nie zastępuje korekcji różnicy opóźnień między kanałami.
- Skróć połączenie masy. Długa pętla może zbierać zakłócenia i powodować oscylacje widoczne przy zboczu. Sposób podłączenia zachowaj przy kolejnych porównaniach.
- Sprawdź wspólny sygnał. Doprowadź ten sam sygnał do obu torów, zachowując możliwie symetryczne połączenia i kontrolując obciążenie źródła. Pozorna różnica czasu jest podstawą korekcji dla danego zestawu sond, przewodów i ustawień.
Taka kontrola nie jest pełnym wzorcowaniem. Przy zmianie sond, zakresów lub częstotliwości sprawdź ją ponownie. Stała poprawka czasowa usuwa stałą różnicę opóźnień, lecz nie wyrównuje dowolnych różnic charakterystyki fazowej obu torów w całym paśmie.
Pomiar fazy oscyloskopem dwukanałowym krok po kroku
- Podłącz odniesienie i sygnał badany. Zapisz punkty na schemacie oraz przypisanie kanałów. Dla filtru będą to zwykle wejście i wyjście, mierzone względem ustalonej masy.
- Ustaw zakresy napięcia. Przebiegi powinny być dobrze widoczne, bez obcięcia. Dla sinusoid wybierz narastające przejścia przez środek ich własnych zakresów napięcia, a nie przez wspólny, przypadkowy poziom.
- Ustabilizuj wyzwalanie. Użyj kanału odniesienia i jednoznacznie wybierz kierunek zbocza. Oba sygnały rejestruj jednocześnie; osobne rejestracje mogą utracić wspólne odniesienie czasu.
- Dobierz podstawę czasu i zapis. Pokaż kilka okresów do kontroli powtarzalności, a następnie powiększ analizowane przejścia. Sprawdź rzeczywistą częstotliwość próbkowania przy włączonych obu kanałach. Samo powiększenie obrazu nie dodaje próbek.
- Wyznacz okres T. Zmierz czas między kolejnymi przejściami w tym samym kierunku w kanale odniesienia. Przy stabilnej częstotliwości możesz zmierzyć N pełnych okresów i podzielić czas przez N; ogranicza to względny wpływ błędu wskazania końców odcinka.
- Wyznacz różnicę czasu. Odczytaj t₁ oraz odpowiadające mu t₂. Oblicz Δt i zastosuj poprawkę ustaloną przy wspólnym sygnale. Sprawdź, czy nie uwzględniono jej już w ustawieniach przyrządu.
- Oblicz fazę i sprawdź powtarzalność. Podstaw skorygowaną różnicę czasu do wzoru. Porównaj kilka cykli; jeśli wynik się zmienia, zanotuj rozrzut i sprawdź szum, wyzwalanie oraz stabilność źródła.
Przejście przez środek sinusoidy jest korzystniejsze od wskazywania maksimum, ponieważ nachylenie przebiegu jest tam największe. Przy wierzchołku mała zmiana napięcia odpowiada dużej zmianie wskazanej chwili. Dla impulsów zapisz próg pomiarowy i kierunek zbocza; wynik bez tych informacji może być nieporównywalny z kolejnym pomiarem.
Kalkulator przesunięcia fazowego: przykład założony
Przykład założony: rozpatrujemy stabilne sinusoidy o tej samej częstotliwości. Zakładamy, że odpowiadające sobie przejścia zostały poprawnie wybrane, a opóźnienie nie obejmuje dodatkowych pełnych okresów. Wszystkie poniższe odczyty i granice błędów przyjęto wyłącznie do obliczeń.
| Wielkość | Wartość w przykładzie | Znaczenie |
|---|---|---|
| Okres odniesienia T | 100 µs | Założona wartość; częstotliwość wynika z f = 1/T |
| Surowa różnica czasu Δtₘ | 20,40 µs | Założony odczyt: sygnał CH2 pojawia się później |
| Różnica opóźnień torów δt₀ | +0,40 µs | Założony odczyt przy podaniu wspólnego sygnału |
| Granica błędu skorygowanego Δt: EΔt | 0,20 µs | Założona łączna granica obejmująca odczyt, resztkowy błąd korekcji i pozostałe wpływy czasowe |
| Granica błędu okresu: Eₜ | 0,10 µs | Założona granica błędu wyznaczenia T |
Najpierw odejmij różnicę opóźnień torów: Δt = Δtₘ − δt₀ = 20,40 µs − 0,40 µs = 20,00 µs. Odejmowanie wynika z modelu Δtₘ = Δt + δt₀. Jeśli przyrząd już skorygował kanały, nie odejmuj tej poprawki ponownie.
Częstotliwość wynosi f = 1/(100 µs) = 10 kHz. Faza sygnału badanego względem odniesienia to φ = −360° · 20,00/100 = −72°, czyli opóźnienie o 72°. Równoważnie: φ = −0,4π rad. W ilorazie można pozostawić mikrosekundy, ponieważ jednostki się skracają; we wzorze z częstotliwością w hercach czas trzeba wyrazić w sekundach.
Bez korekcji wynik wyniósłby −73,44°. Sama założona różnica opóźnień torów wprowadziłaby więc błąd o wartości 1,44°. To pokazuje, dlaczego duża liczba cyfr na ekranie nie gwarantuje dokładności.
Jak oszacować błąd fazy?
Dla φ = −360° · Δt/T czułość na błąd różnicy czasu wynosi 360°/T, a na błąd okresu 360° · |Δt|/T². Po pomnożeniu tych współczynników przez granice odpowiednich błędów i dodaniu wartości bezwzględnych otrzymujemy oszacowanie metodą liniową:
Eφ ≈ 360° · (EΔt/T + |Δt| · Eₜ/T²).
Przybliżenie dotyczy małych błędów względem okresu. Dla danych przykładu: Eφ ≈ 360° · (0,20/100 + 20,00 · 0,10/100²) = 0,792°. Po zaokrągleniu sensowny zapis brzmi: faza −72,0°, szacowana granica błędu około 0,8°. Nie jest to przedział ufności ani deklaracja dokładności oscyloskopu. Przy ocenie blisko granicy dopuszczalności trzeba uwzględnić nieliniowość wzoru i pełny budżet błędów.
W tym rachunku granice błędów są założeniami. W rzeczywistym pomiarze ustala się je z dokumentacji przyrządu, sond, sposobu odczytu oraz oceny powtarzalności. Nie zastępuj ich ostatnią wyświetlaną cyfrą. Nie dodawaj też bez sprawdzenia wszystkich parametrów katalogowych: część może już zawierać ten sam składnik błędu.
Skąd bierze się błąd wyznaczenia chwili przejścia?
W małym otoczeniu progu można przybliżyć przebieg prostą. Zakłócenie napięcia δu daje wtedy błąd czasu δt ≈ δu/|du/dt|. Im mniejsze nachylenie, tym większy wpływ szumu. Dla sinusoidy o amplitudzie U w przejściu przez linię środkową nachylenie wynosi 2πfU. Zależność wyjaśnia, dlaczego słaby sygnał i płaskie wierzchołki utrudniają pomiar czasu.
Odstęp próbek wynosi 1/fₛ, gdzie fₛ jest częstotliwością próbkowania. Nie jest on jednak automatycznie równy dokładności pomiaru czasu: przyrząd może interpolować przejścia, a wynik zależy także od szumu, pasma i algorytmu. Ograniczenie pasma może zmniejszyć szum, lecz różne ustawienia kanałów mogą wprowadzić dodatkową różnicę faz.
Jeżeli dysponujesz niepewnościami standardowymi, potrzebny jest rachunek uwzględniający ich korelacje. Δt i T wyznaczone z tego samego zapisu nie muszą być niezależne. Wspólny mnożnik skali czasu skraca się w ilorazie Δt/T; nie usuwa to jednak różnic opóźnień kanałów ani błędów progów. Uśrednianie może ograniczyć część rozrzutu losowego, ale nie usuwa stałego błędu sond i może ukryć zmienność badanego sygnału.
Typowe błędy i zapis wyniku
- Pomieszanie znaku: podawaj fazę CH2 względem CH1 i dopisz, który sygnał jest opóźniony.
- Porównanie różnych zdarzeń: narastające przejście zestawiaj z narastającym; skontroluj przyporządkowanie cykli.
- Wspólny próg przy różnych składowych stałych: dla sinusoid wybieraj własne linie środkowe, bo przypadkowy poziom zmienia moment przejścia.
- Pomiar zmieniony przez sondę: sprawdź jej obciążenie oraz połączenie masy, zanim przypiszesz przesunięcie badanemu obwodowi.
- Jedna faza dla dowolnego przebiegu: przy zniekształceniach rozróżnij fazę składowej podstawowej i opóźnienie konkretnego zbocza.
- Ocena wyłącznie według wartości środkowej: jeżeli oszacowany zakres błędu sięga poza wymaganie, sam odczyt nie wystarcza do jednoznacznego potwierdzenia zgodności.
W protokole zapisz wersję płytki, punkty pomiarowe, stan pracy układu, częstotliwość, przypisanie kanałów, sondy, sprzężenie wejść, pasmo, próbkowanie, progi i kierunki przejść. Dołącz T, surowe Δt, zastosowaną poprawkę, wynik fazy oraz podstawę oszacowania błędu. Wymaganie odbiorcze powinno pochodzić z dokumentacji badanego układu; nie istnieje jeden dopuszczalny kąt dla wszystkich obwodów PCB.
Ilustracje pojęć matematycznych

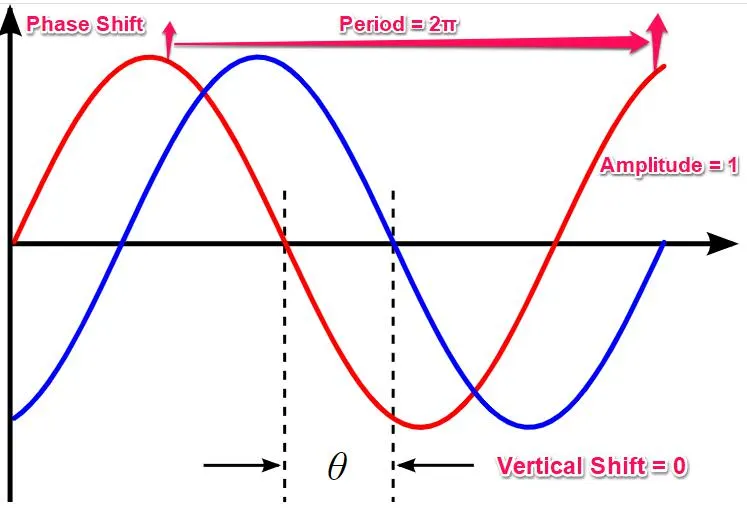

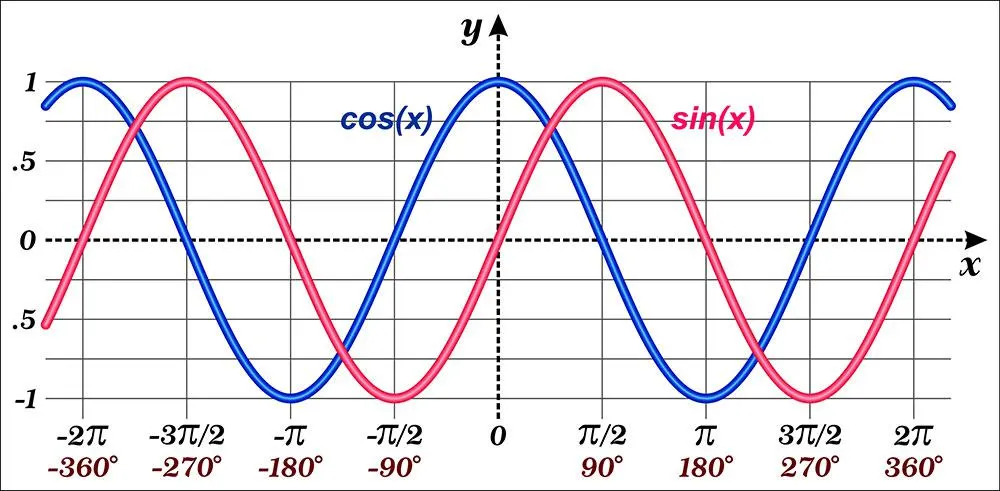

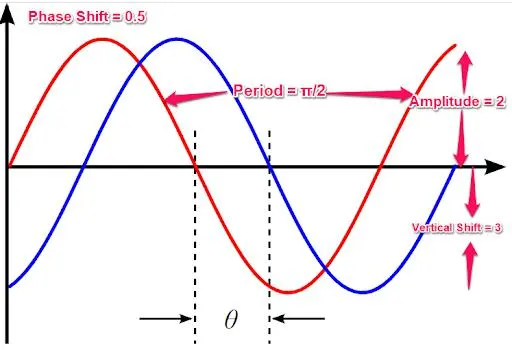

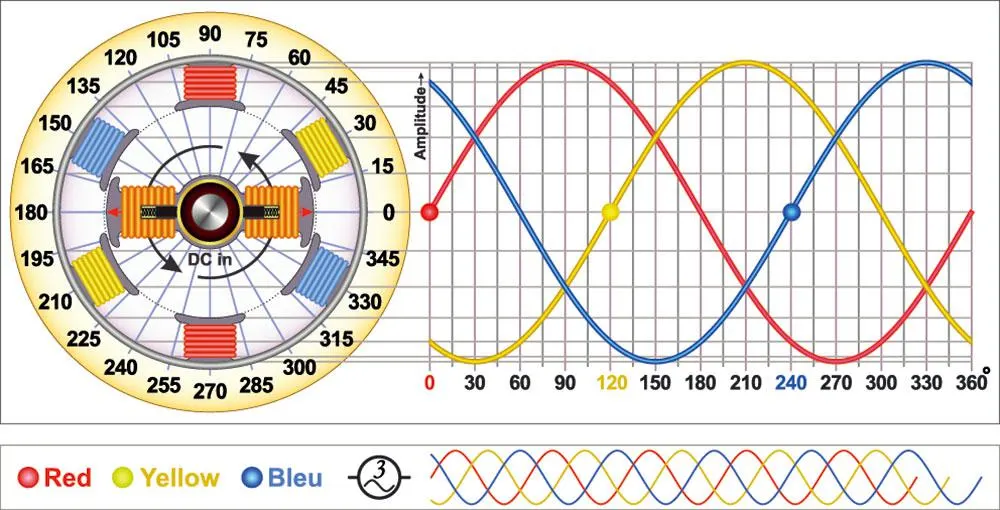

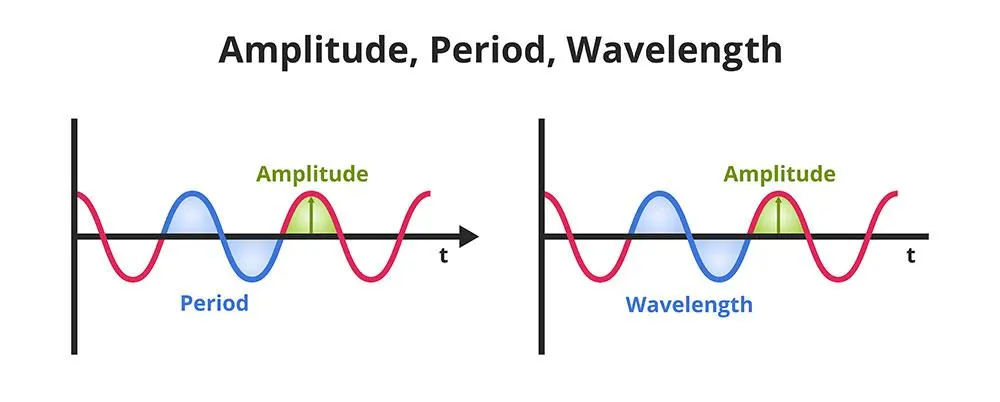

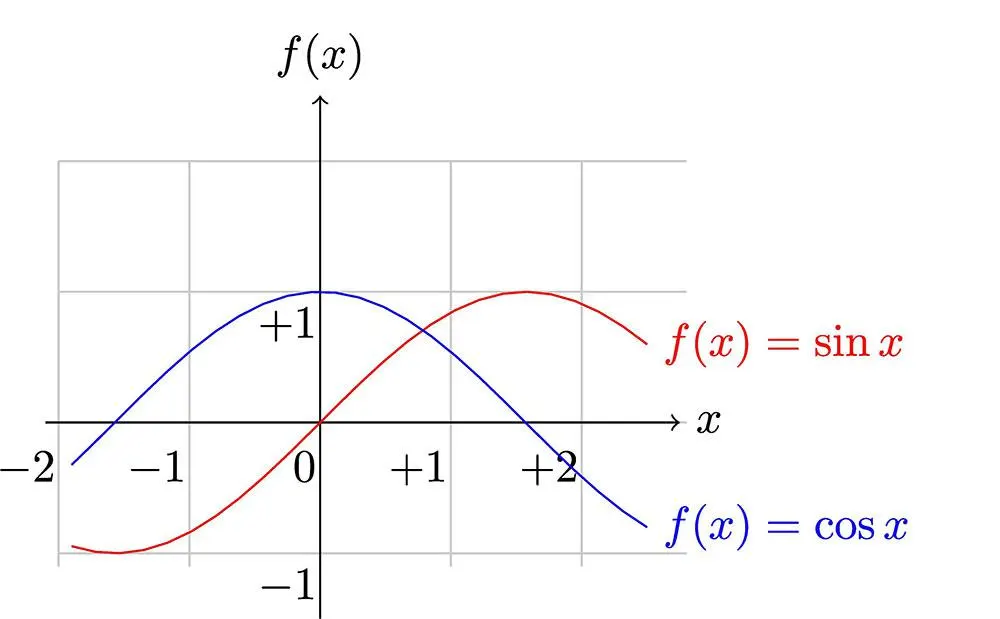

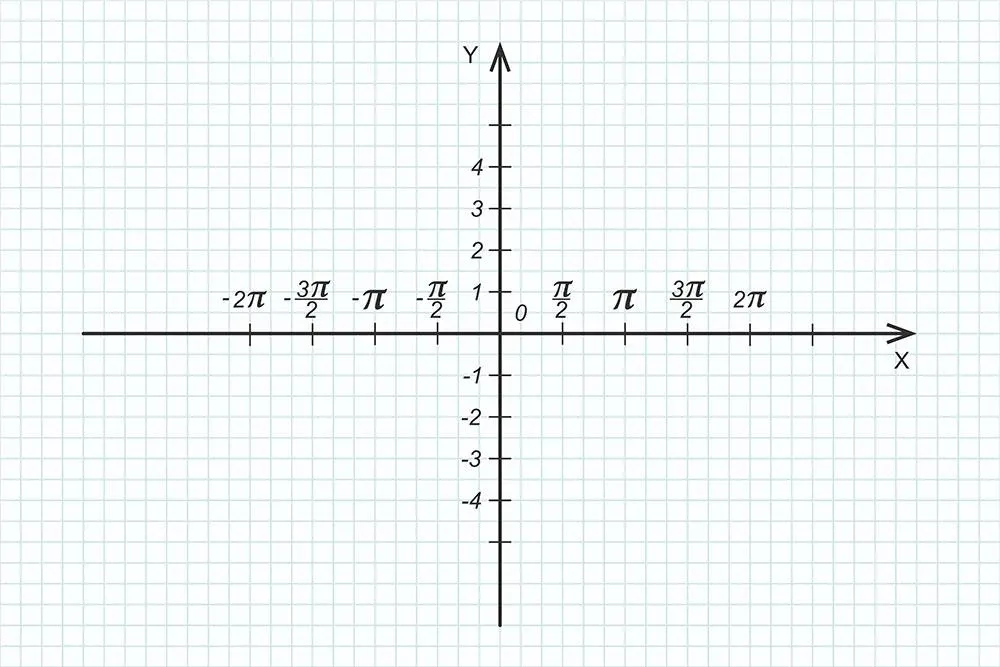

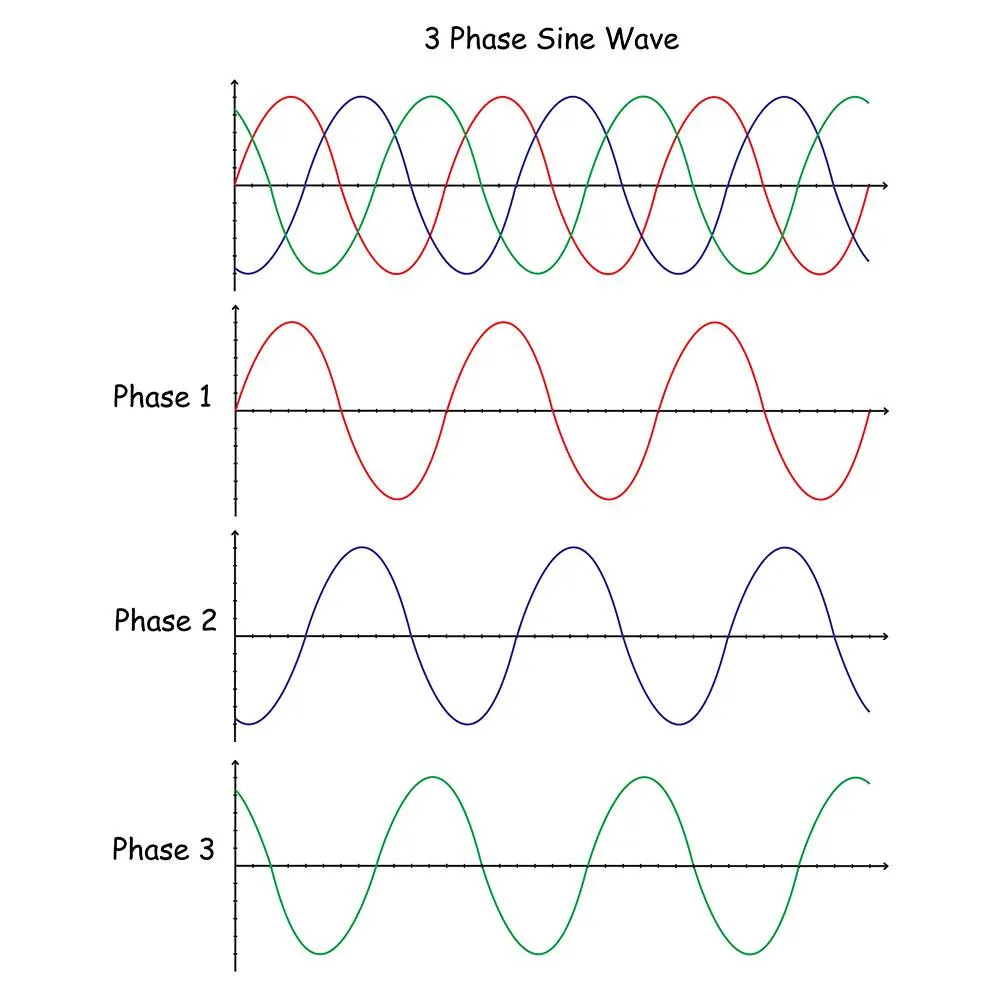

Poniższe ilustracje zachowano z wcześniejszej wersji artykułu jako materiał pomocniczy dotyczący przebiegów i ich parametrów. Nie dokumentują opisanego stanowiska ani przykładu pomiarowego. W obliczeniach fazy sygnałów korzystaj z podanych wyżej definicji czasu, kąta i znaku.
Najczęstsze pytania
Czy do obliczenia fazy muszę znać częstotliwość generatora?
Nie. Możesz zmierzyć okres sygnału odniesienia i użyć ilorazu Δt/T. To pozwala oprzeć obliczenie na zarejestrowanym przebiegu. Nastawa generatora nie zastępuje sprawdzenia okresu, zwłaszcza gdy źródło może zmieniać częstotliwość.
Dlaczego oscyloskop pokazuje przeciwny znak niż moje obliczenie?
Może używać odwrotnej kolejności kanałów lub definiować dodatni kąt jako opóźnienie. Sprawdź instrukcję i porównaj położenie odpowiadających sobie przejść. W przyjętej tutaj konwencji późniejsze przejście CH2 daje dodatnie Δt oraz ujemną fazę CH2 względem CH1.
Czy dwie identyczne sondy wystarczą, aby pominąć korekcję?
Nie stanowią takiej gwarancji. Różnić się mogą egzemplarze sond, przewody i same kanały. Podaj wspólny sygnał i porównaj pozorne opóźnienie z dopuszczalnym błędem pomiaru. Dopiero ta ocena pozwala uzasadnić pominięcie poprawki.
Czy z fazy sinusoidy wyznaczę opóźnienie impulsu?
Nie bez dodatkowych założeń. Jedna wartość fazy dotyczy jednej częstotliwości i nie rozstrzyga liczby pełnych okresów opóźnienia. Impuls zawiera wiele składowych, które układ może przesuwać i tłumić w różny sposób. Do oceny czasu przejścia impulsu porównaj bezpośrednio odpowiadające sobie zbocza, określając progi pomiarowe.
