Obwód konwertera 24 V do 12 V-Wszyscy zdajemy sobie sprawę, że mamy technologię i obwody wszędzie w naszym otoczeniu. Używamy obwodu konwertera 24 V do 12V w bardzo wielu urządzeniach, które wymagają ustępowania prądu. Zrozumienie, jak działają te konwertery, a ich korzyści są niezbędne, jeśli potrzebujesz regulatora napięcia od 24 V do 12 V.
Ten artykuł obejmuje możliwość konwersji napięcia, konstrukcji obwodu konwertera 24 V-12V i jego zastosowań.
Możemy Teraz zacząć!
Czy możesz przekonwertować 24 V na 12 V
Możliwe jest przekształcenie 24 V na 12-woltowy akumulator w urządzeniach elektrycznych. Często dzieje się tak, gdy używamy 24 V w urządzeniu, które wymaga użycia 12 V. Jednak konwerter DC-DC ułatwia konwersję. Konwerter napięcia 24 V zmniejsza napięcie z 24 V do 12 V niezbędnego do regulacji napięcia wyjściowego.
Poniższa tabela wyjaśnia różnice między systemem 24V a systemem 12V.
| Funkcja | 24 V. | 12v |
| Opór | wysoki | niski |
| Wydajność falownika | wysoki | niski |
| Wyprodukowane napięcie | niski | wysoki |
| spadek napięcia | niski | wysoki |
| System okablowania | taniej | kosztowny |
| zagrożenie pożarowe | niski | wysoki |
System 12V jest dwukrotnie większy niż w przypadku systemu 24 V o dokładnych ilościach zasilacza, co czyni to wada. 12V jest mniej wydajne niż 24 V, a to dlatego, że przy każdym losowaniu zasilania baterie 12V używają dwóch razy większe niż prąd zużywa 24 V.
(Przykład urządzenia zasilanego baterią)
Niezbędna jest liczba baterii używanych w obwodzie. Nazywamy to również bankiem baterii, a to dlatego, że żywotność baterii urządzenia zależy od tego, jak często się ładuje. Aby uzyskać odpowiednią liczbę baterii, wykonujemy następujące obliczenia.
Na przykład,
Mamy;
4x400Watts = 1600 W/HR
A kiedy używamy go przez pięć dni, użyjemy suma
1600 × 5 = 8000 W/HR
Dlatego przy użyciu obliczonego DoD (głębokość rozładowania) wynosząca 0,5%
8000/0,5 = 16000 W/HR
Ponadto, aby szybko zmniejszyć utratę napięcia, musimy użyć wyższego napięcia. Zatem, aby użyć 12, 24 lub 48 V, musimy podzielić wynik za pomocą wymaganych woltów
16000/24 = 667ah
Dlatego przy użyciu baterii 330AH 12 V potrzebujesz czterech baterii. Jednocześnie bateria 24 V lub 48 V będzie wymagała prostej średniej 2 akumulatorów.

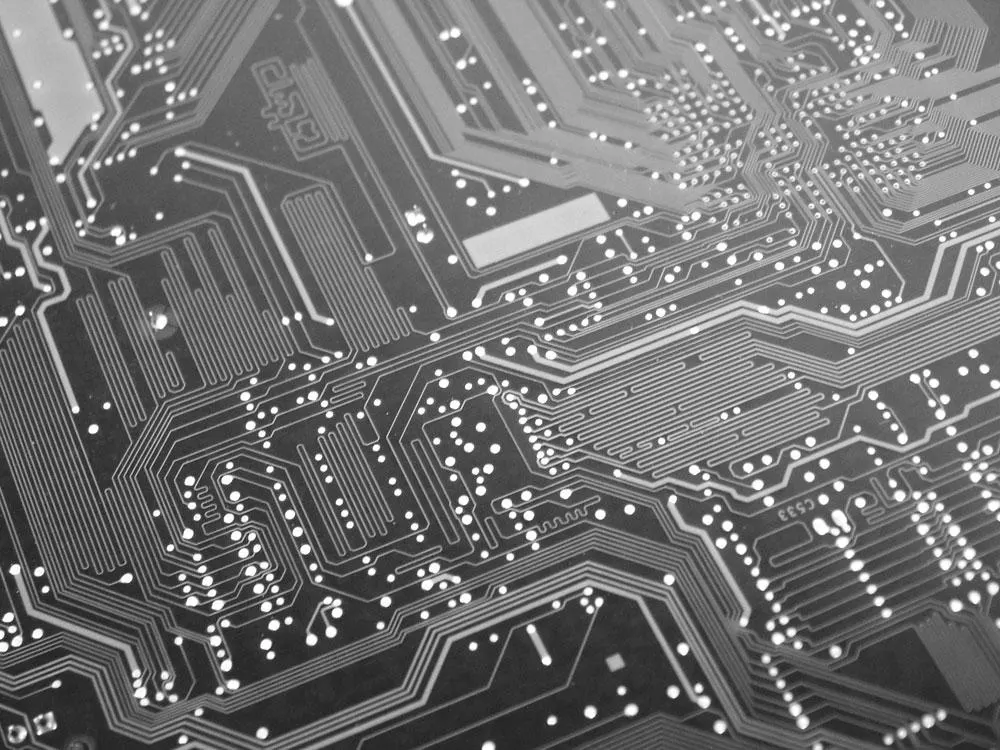

(Obwód komputerowy)
Na przykład przy zasilaniu urządzenia DC 12 V masz baterię ciężarówki 24 V lub baterię do ciężarówki 24 V. Na rynku istnieje mnóstwo przesuwanych transformatorów. Mamy kilka kierowców ciężarówek, którzy w samochodzie, które korzystają w samochodzie, które korzystają z czajników 12V, radiotelefonów lub telewizorów.
Krytyczną rzeczą, której należy szukać w takim przypadku, jest maksymalny prąd konwertera mocy. Również wydajność konwertera jest niezbędna. Co najważniejsze, maksymalny prąd obciążenia mówi, ile urządzenia znamionowe 12V może narysować jednocześnie. Niemniej jednak wydajność gwarantuje, że nie ma zmarnowanego przechowywanego ładunku akumulatora jako ciepła, a jedynie wyjaśnia, że musisz kupić prawidłowy konwerter DC-DC.

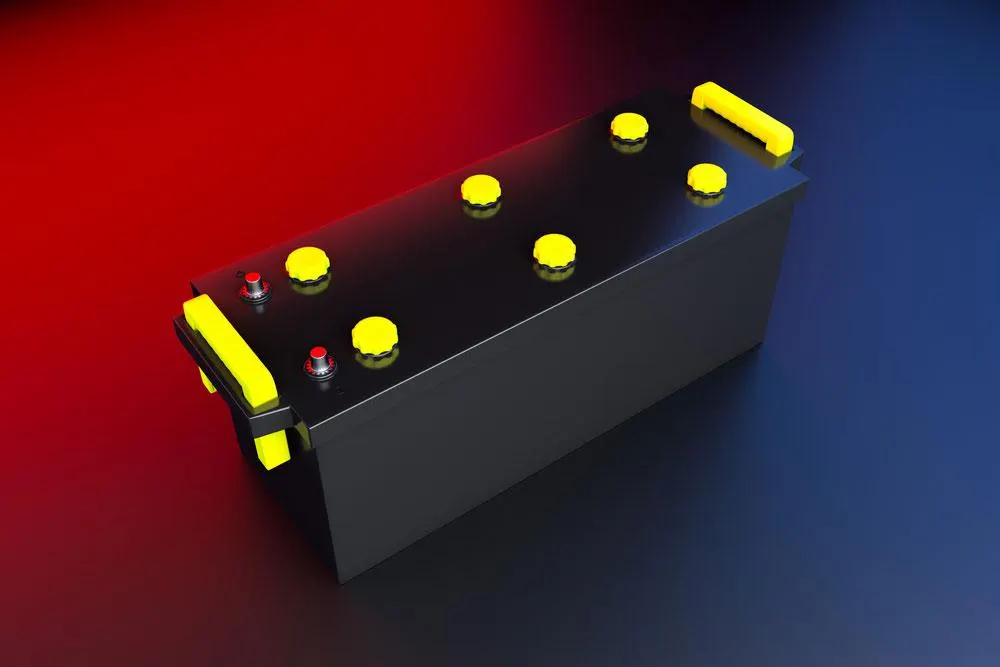

(bateria ciężarówki 24 V)
Jak zaprojektować obwód konwertera od 24 V do 12 V
Poniżej znajdują się niektóre elementy sprzętowe do użycia;
Układ scalony
Dioda
Dostawa DC
Kondensatory
Radiator z IC
Z tego pierwszego prostego schematu obwodu mamy następujące elementy sprzętowe do użycia;

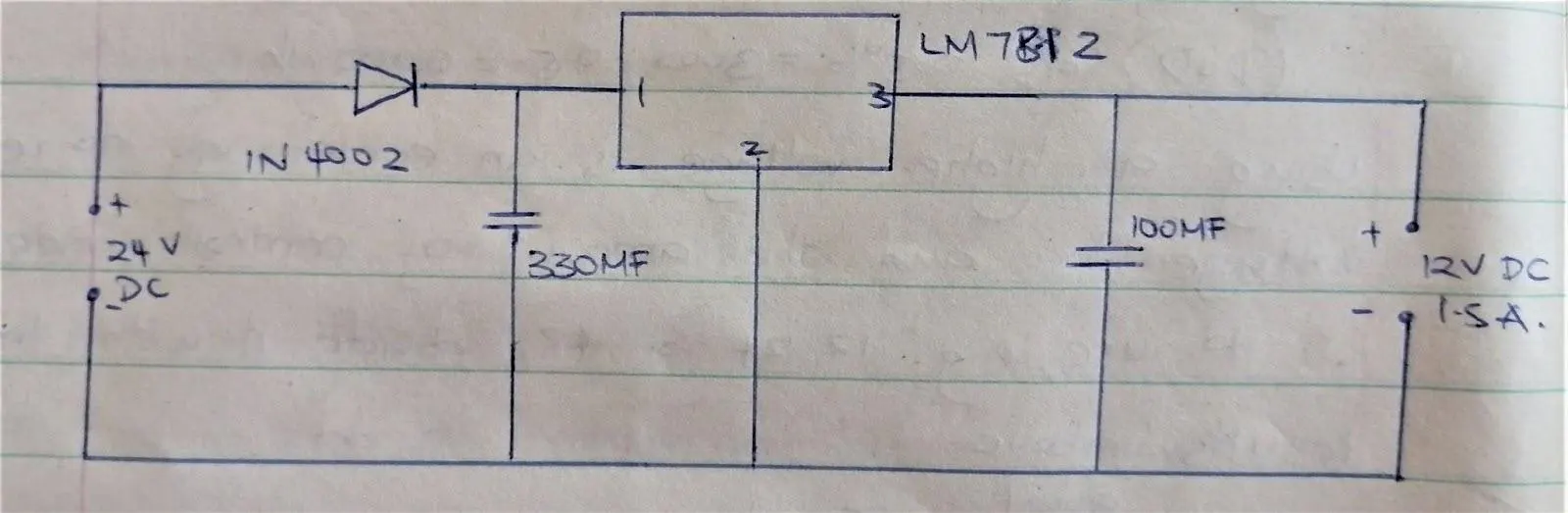

(Schemat obwodu 1)
Zintegrowany obwód LM7812, dioda 1N4002, zasilanie prądu stałego 24 V. Używamy również dwóch kondensatorów, każdego z 330 UF i 100 UF oraz radiatora.
Używamy dwóch rezystorów i dwóch kondensatorów w drugim przykładzie obwodu;

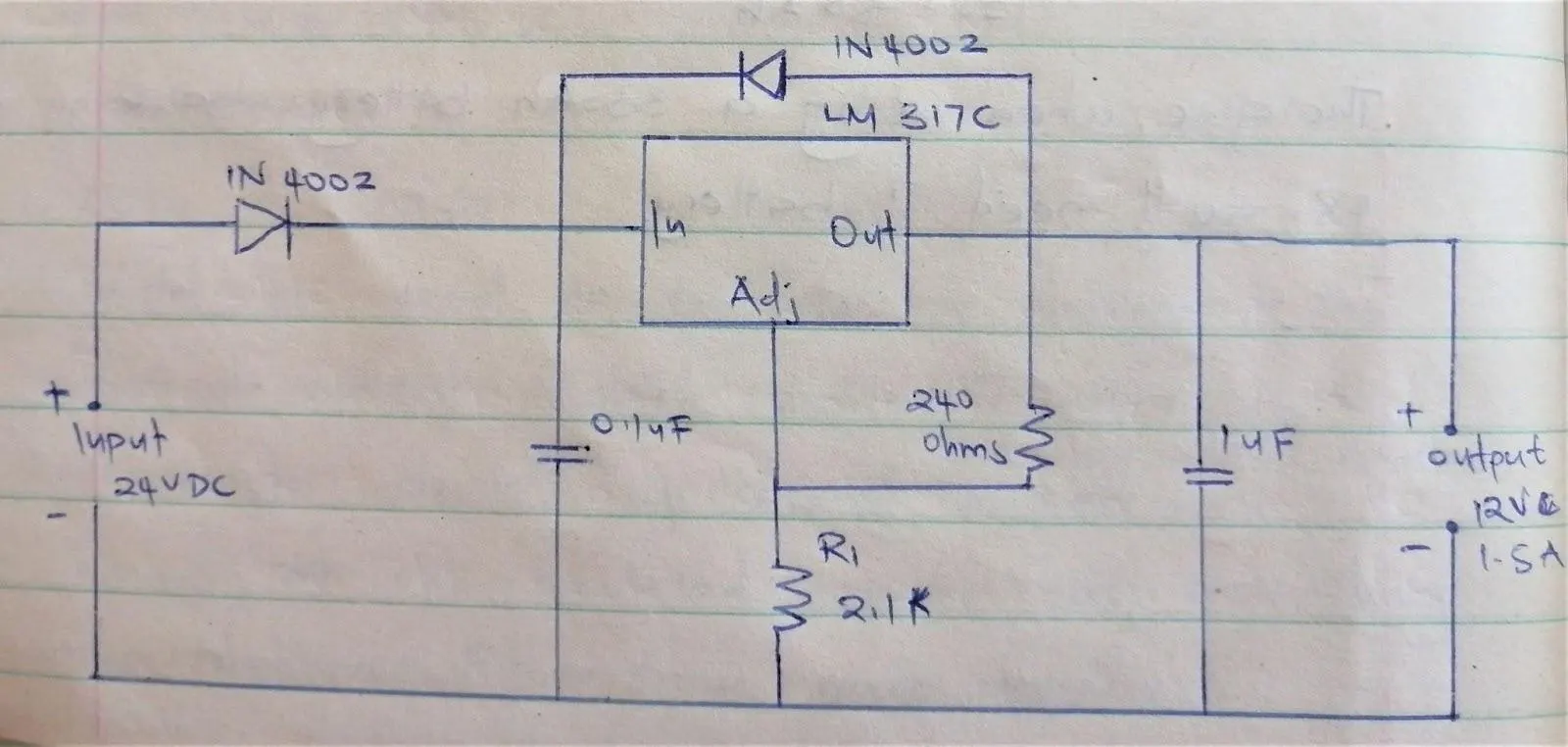

(Schemat obwodu 2)
Układ scalony jest wartości LM317T, dioda 1N4002, zasilanie 24v DC, dwa kondensatory 0,1uF i 1uF. Na koniec należy użyć dwóch rezystorów o wartościach 2,1K i 240 ohm oraz radiatora.
Dla przykładu trzeciego obwodu mamy liczbę kondensatorów i rezystorów podobną jak w drugim obwodzie. Pojawiają się jednak dwie diody.

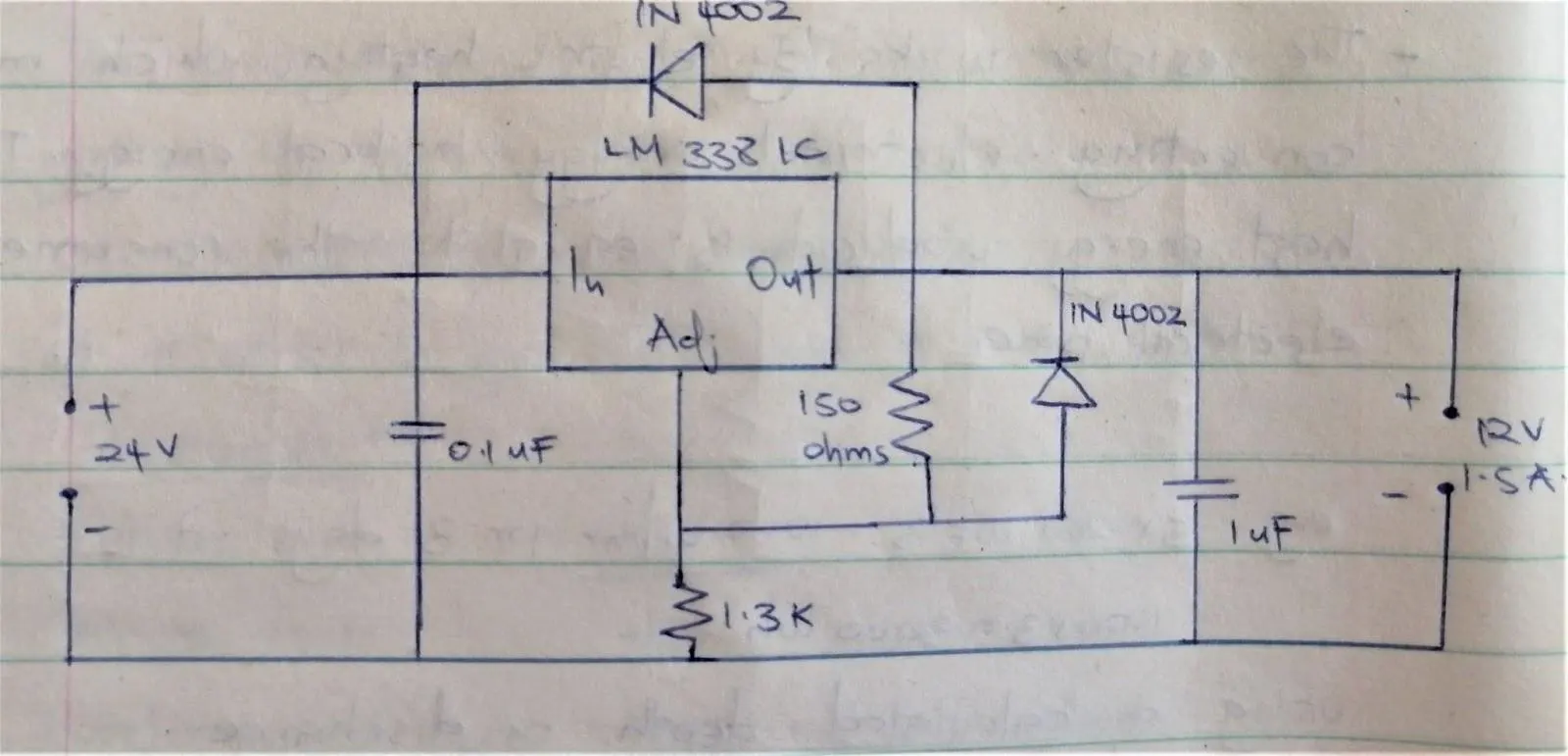

(Schemat obwodu 3)
Układ scalony ma wartość LM338, dwie diody 1N4002, napięcie wejściowe 24v. Użyj kondensatorów o wartości 0,1uF i 1uF oraz dwóch rezystorów o wartości 1,3K i 150 omów. Na koniec użyj radiatora.
Te obwody pokazują, że można zdegradować napięcie 24v do 12v za pomocą układów scalonych regulatorów napięcia. W tych obwodach, używamy LM7812 IC, LM317T IC, oraz LM338 IC.
LM7812 IC jest regulatorem napięcia o stałym napięciu wyjściowym 12v 1.5A.
Z drugiej strony, LM317T jest regulowanym regulatorem napięcia wyjściowego 12v 1.5A.
Istnieje niewielka różnica z LM338 IC w tym, że jest to regulowany regulator napięcia 12v 5A. Ponadto jego zastosowania są w urządzeniach wymagających większego prądu.
Aby uzyskać odpowiednie napięcie wyjściowe stosujemy odpowiedni rezystor umieszczając go na R1. Mimo że potrzebujemy napięcia wyjściowego 12v podczas używania LM317, używamy rezystora 2,1K na R1, jak pokazano w obwodzie 2.
Używamy rezystora lub łączymy akumulatory szeregowo, aby uzyskać 12v z systemu 24v. Warto zauważyć, że wyprodukowana energia elektryczna przez ten rezystor zamieni się na energię cieplną, która jest równoważna wykorzystanej mocy elektrycznej.
Baterie łączymy szeregowo w taki sposób, aby ładunek płynął tylko jedną drogą. To znacznie ułatwi kontrolę przepływu prądu w obwodzie przy jednoczesnym zmniejszeniu napięcia na rezystorze.

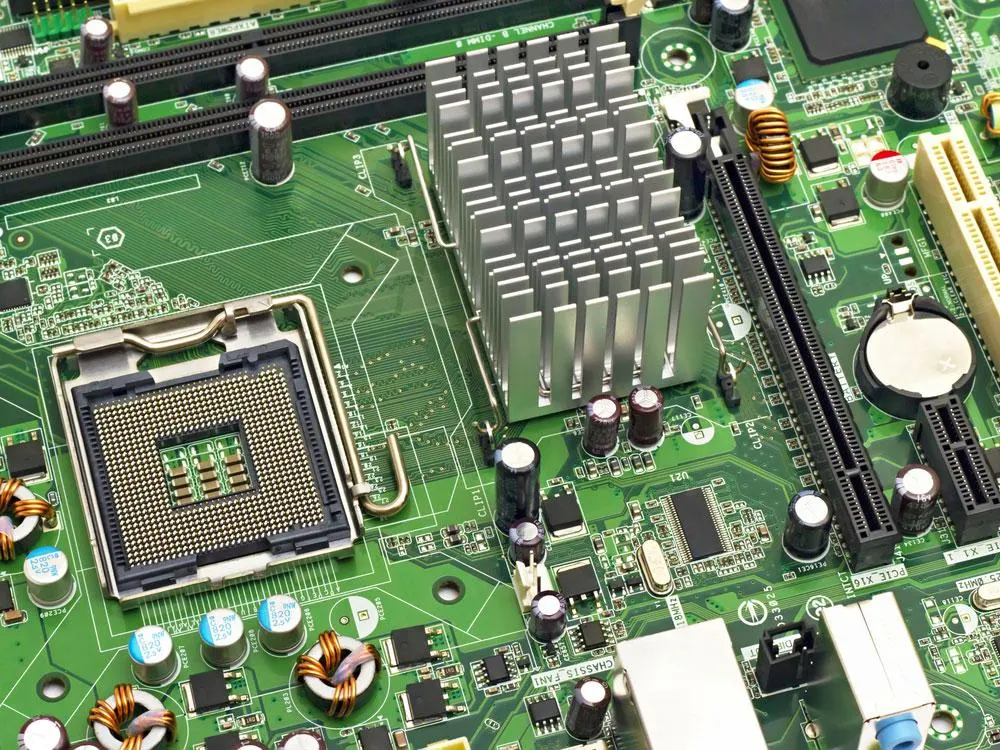

(zdjęcie płyty głównej z radiatorem).
24v do 12v Converter Circuit Applications
Po pierwsze, wykorzystywane w urządzeniach, które działają na baterie, w tym komputerów i telefonów komórkowych.
Po drugie, akcesoria do wózków inwalidzkich, takich jak laptopy, radia, lub pompy siedzenia użyć tego obwodu.
Również, wykorzystanie tego konwertera napięcia jest w zapalniczce samochodowej.
Ponadto pojazdy ciężarowe 24v używają tych przetwornic DC/DC step-down.
Wreszcie, można użyć konwertera DC we wzmacniaczu audio.
Podsumowanie
Obwód konwertera 24v na 12v jest najczęściej używanym konwerterem DC-DC w większości urządzeń domowych. Są one proste w użyciu i zrozumieniu!
Mamy nadzieję, że ten artykuł jest dla Ciebie bardzo przydatny i dowiedziałeś się jak używać konwertera obwodu 24v na 12v. W przypadku jakichkolwiek pytań lub komentarzy dotyczących tego lub innych obwodów, nie wahaj się z nami skontaktować.
