Droga upływu i odstęp izolacyjny na PCB: zasady doboru

Droga upływu to najkrótsza droga między częściami przewodzącymi wzdłuż powierzchni izolatora, a odstęp izolacyjny powietrzny to najkrótsza odległość między nimi w powietrzu. Na PCB trzeba sprawdzić oba wymagania osobno. Drogę upływu dobiera się przede wszystkim do napięcia roboczego, stopnia zanieczyszczenia i grupy materiałowej określonej przez CTI. Odstęp powietrzny zależy między innymi od wymaganej wytrzymałości na przepięcia, kategorii przepięciowej i wysokości pracy. Samo napięcie zasilania nie wystarcza do wyznaczenia bezpiecznych wymiarów.

Uwaga terminologiczna: spotykana w starszej wersji tego artykułu „odległość wspinania” jest błędnym tłumaczeniem. Poprawny polski termin to droga upływu (creepage). Drugie pojęcie, clearance, oznacza odstęp izolacyjny powietrzny, nazywany też odstępem powietrznym. Nie należy używać tych nazw zamiennie.

W skrócie

• Odległość mierzona po powierzchni laminatu i odległość w powietrzu mogą być różne; każda musi spełniać własne wymaganie.
• Ustal napięcie na konkretnej barierze izolacyjnej, jej funkcję oraz warunki wewnątrz urządzenia.
• CTI opisuje odporność materiału na tworzenie ścieżek przewodzących po powierzchni; oznaczenie FR-4 nie określa jednoznacznie CTI.
• Szczelina może wydłużyć drogę upływu, pozostawiając krótki odstęp powietrzny pomiędzy przewodnikami.
• Powłoka konforemna może zmienić sposób oceny izolacji tylko przy spełnieniu odpowiednich wymagań dla materiału, procesu i badań.
• IEC 60664-1 i IPC-2221 mają różne zadania; dobór trzeba powiązać z normą właściwą dla gotowego urządzenia.

Spis treści

• Droga upływu a odstęp powietrzny
• Normy i rodzaj izolacji
• Napięcie robocze, przepięcia i wysokość
• Stopień zanieczyszczenia oraz CTI
• Szczeliny i rowki na PCB
• Wpływ powłoki konforemnej
• Założony przykład sprawdzenia geometrii
• Kontrola projektu przed produkcją
• Najczęstsze błędy
• Pytania o izolację PCB

Droga upływu a odstęp powietrzny: co właściwie mierzymy?

Na płaskim, odsłoniętym laminacie najkrótsza droga po powierzchni może mieć tę samą długość co odstęp w powietrzu. Po dodaniu szczeliny, żebra izolacyjnego albo obudowy elementu przebieg obu dróg może się zmienić. Nie wystarczy więc odczytać odstępu między ścieżkami w widoku płytki z góry.

Osobnym zagadnieniem jest izolacja stała, na przykład dielektryk między warstwami miedzi. Przeniesienie przewodnika na drugą stronę PCB nie zwalnia z oceny tej izolacji ani z poszukiwania krótszej drogi wokół krawędzi lub otworu. Grubość laminatu nie jest automatycznie zamiennikiem odstępu w powietrzu.

Od jakiej normy i rodzaju izolacji zacząć?

IEC 60664-1 jest punktem odniesienia dla koordynacji izolacji w urządzeniach pracujących w układach niskiego napięcia. Obejmuje zasady dotyczące odstępów powietrznych, dróg upływu i izolacji stałej. IPC-2221 zawiera ogólne zasady projektowania obwodów drukowanych, w tym odstępów między przewodnikami. Nie należy traktować reguły projektowej PCB jako samodzielnego dowodu bezpieczeństwa całego urządzenia.

Najpierw ustal normę wyrobu i obowiązujące w projekcie wydanie dokumentów, a następnie wynikające z nich wymagania dla każdej bariery. Wymiar zależy również od zadania izolacji:

• Izolacja funkcjonalna umożliwia prawidłową pracę obwodu; sama nie stanowi ochrony przed porażeniem.
• Izolacja podstawowa zapewnia podstawową ochronę przed porażeniem.
• Izolacja dodatkowa jest niezależną izolacją stosowaną na wypadek uszkodzenia izolacji podstawowej.
• Izolacja podwójna obejmuje izolację podstawową i dodatkową.
• Izolacja wzmocniona zapewnia ochronę równoważną izolacji podwójnej zgodnie z właściwymi wymaganiami; jej dobór nie sprowadza się do dowolnego podwojenia odstępu.

Rozdzielenie wymagań projektowych, wykonawczych i odbiorczych opisuje poradnik o normach IPC dla PCB i PCBA. Klasa wykonania płytki nie zastępuje określenia rodzaju izolacji ani warunków jej pracy.

Jak napięcie robocze, przepięcia i wysokość wpływają na odstępy?

Napięcie robocze należy ustalić między konkretnymi częściami przewodzącymi, a nie tylko odczytać z wejścia zasilacza. Trzeba uwzględnić tolerancje zasilania i warunki normalnej pracy. Dla drogi upływu istotna jest odpowiednia wartość napięcia roboczego, zwykle skuteczna dla napięcia przemiennego lub wartość napięcia stałego. Przy ocenie odstępu powietrznego trzeba dodatkowo rozpatrzyć wymagane napięcie udarowe, napięcia szczytowe i przepięcia czasowe. Powtarzalnych impulsów podczas normalnej pracy nie należy utożsamiać z rzadkim udarem z sieci.

Kategoria przepięciowa opisuje oczekiwane narażenie na przepięcia związane z miejscem urządzenia w instalacji. Kategorie I, II, III i IV odpowiadają różnym warunkom: od obwodów z odpowiednio ograniczonymi przepięciami, przez odbiorniki i wyposażenie instalacji stałej, po jej początek. W połączeniu z napięciem układu kategoria pomaga wyznaczyć wymaganą wytrzymałość udarową, a ta wpływa na odstęp powietrzny. Wyższe narażenie zwykle wymaga większego odstępu przy pozostałych warunkach niezmienionych.

Nie wolno obniżać kategorii wyłącznie dlatego, że na schemacie dodano warystor. Skuteczność ograniczania przepięć musi wynikać z całego układu ochronnego i jego oceny. Kategoria przepięciowa nie jest też klasą ochronności urządzenia ani klasą jakości według IPC.

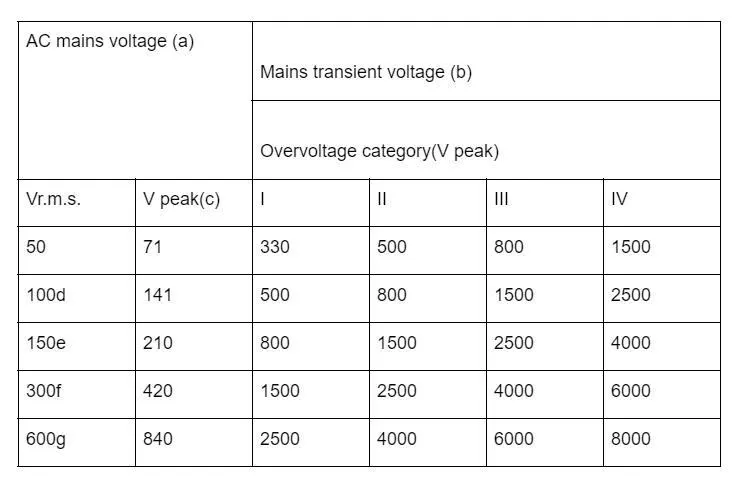

Ilustracja dotycząca przepięcia przejściowego; nie przedstawia wyniku pomiaru opisywanego projektu.

Wraz ze wzrostem wysokości nad poziomem morza maleje ciśnienie powietrza, co może wymagać zwiększenia odstępu powietrznego. Stosuje się zasady korekcji z właściwej normy. Nie przenosi się tej korekcji automatycznie na drogę upływu, ale obie wymagane odległości muszą pozostać spełnione. Nie istnieje uniwersalny przelicznik napięcia na milimetry, który zastąpi te ustalenia.

Stopień zanieczyszczenia i CTI: dlaczego sam FR-4 nie wystarcza?

Stopień zanieczyszczenia dotyczy mikrośrodowiska przy ocenianej izolacji. Znaczenie mają osady, wilgoć i kondensacja wewnątrz obudowy, również podczas zmian temperatury. Określenie urządzenia jako „biurowe” albo „przemysłowe” nie rozstrzyga tego parametru.

• Stopień 1: brak zanieczyszczeń albo wyłącznie suche, nieprzewodzące zanieczyszczenia bez wpływu na izolację.
• Stopień 2: zasadniczo zanieczyszczenia nieprzewodzące, lecz możliwe jest przejściowe przewodzenie wskutek kondensacji.
• Stopień 3: zanieczyszczenia przewodzące albo suche zanieczyszczenia, które stają się przewodzące wskutek spodziewanej kondensacji.
• Stopień 4: utrzymująca się przewodność wywołana między innymi przewodzącym pyłem lub wodą; takie warunki wymagają odpowiednich środków ochrony, a nie prostego powiększenia przypadkowo wybranego odstępu.

CTI jest wskaźnikiem odporności materiału izolacyjnego na tworzenie ścieżek przewodzących po powierzchni w określonych warunkach badania. Służy do przypisania materiału do grupy I, II, IIIa lub IIIb. Wyższy CTI oznacza większą odporność w tym badaniu i może pozwalać na krótszą wymaganą drogę upływu, jeśli przewiduje to właściwa norma. Nie zwiększa jednak wytrzymałości powietrza pomiędzy wyprowadzeniami.

Oznaczenie FR-4 nie podaje konkretnego CTI. Potrzebne są dane wybranego laminatu, a przy analizie drogi po obudowie elementu — dane jej materiału. Nie należy przypisywać nieznanemu podłożu korzystnej grupy na podstawie koloru, nazwy handlowej ani podobieństwa do wcześniejszej płytki.

CTI nie jest stałą dielektryczną, temperaturą zeszklenia ani napięciem przebicia przez grubość laminatu. Inne właściwości podłoża omawia artykuł o stałej dielektrycznej FR-4; przy doborze izolacji parametry te trzeba rozpatrywać oddzielnie.

Kiedy szczelina lub rowek rzeczywiście pomaga?

Przelotowa szczelina bez metalizacji może przerwać krótką drogę po powierzchni laminatu i skierować ją wokół końca wycięcia. Rowek nieprzelotowy może wydłużyć drogę wzdłuż swojego profilu. W obu przypadkach trzeba znaleźć najkrótszą dopuszczalną drogę, także przy końcach rowka i po drugiej stronie płytki, zamiast wybierać najdłuższy widoczny kontur.

Możliwość uwzględnienia zagłębienia zależy od jego geometrii i zasad pomiaru w normie, powiązanych między innymi ze stopniem zanieczyszczenia. Zbyt wąski rowek może nie dać oczekiwanego wydłużenia drogi w ocenie normowej. Sama obecność frezowania w plikach produkcyjnych nie potwierdza skuteczności izolacji.

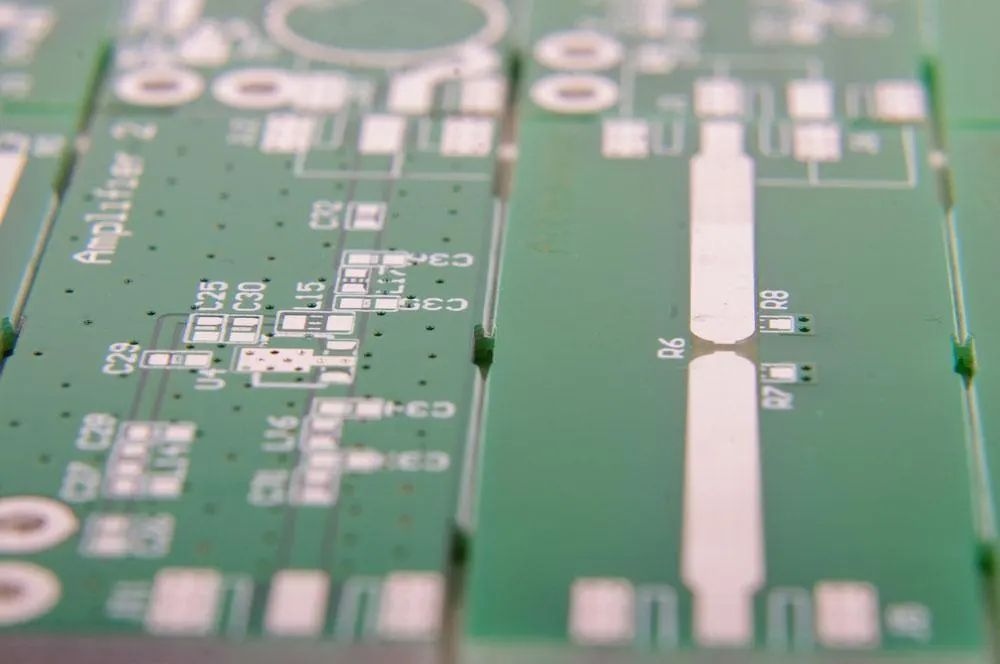

Ilustracja rowka w PCB. Jego przydatność dla izolacji wymaga oceny geometrii i właściwych zasad pomiaru.

Powietrze nadal może tworzyć krótką drogę bezpośrednio pomiędzy przewodnikami nad szczeliną. Dlatego wycięcie wydłużające drogę upływu nie musi zwiększać odstępu powietrznego. Trzeba też sprawdzić, czy metalizacja krawędzi, pobliska przelotka, wyprowadzenie lub lut nie skracają ocenianej drogi.

Na rysunku wykonawczym określ położenie, szerokość, tolerancje i brak metalizacji szczeliny oraz obszar bez miedzi. Oceń osłabienie mechaniczne płytki i sposób jej mocowania. Rowek technologiczny do rozdzielania panelu nie staje się automatycznie zaprojektowaną barierą izolacyjną.

Czy powłoka konforemna pozwala zmniejszyć odległości?

Powłoka konforemna ogranicza oddziaływanie wilgoci i zabrudzeń na pokrytą powierzchnię. Odpowiednio zakwalifikowany system powłokowy może pozwolić na inny sposób oceny izolacji, jeżeli dopuszczają go wymagania urządzenia. Zasad dotyczących ochrony przez powlekanie, zalewanie i formowanie dotyczy IEC 60664-3. Sam zapis „lakierować płytkę” nie uzasadnia zmniejszenia odległości.

Znaczenie mają czystość podłoża, pokrycie ostrych krawędzi, grubość i ciągłość warstwy, utwardzenie, przyczepność oraz zachowanie w warunkach eksploatacji. Trzeba uwzględnić niepokryte złącza, obszary maskowane, miejsca pod elementami i późniejsze naprawy. Pęcherze lub zabrudzenia zamknięte pod powłoką mogą podważyć przyjęte założenia.

Soldermaska nie jest automatycznie powłoką kwalifikowaną do pełnienia danej funkcji izolacyjnej. Lakier nie powiększa też geometrycznej odległości w powietrzu między odsłoniętymi wyprowadzeniami. Jeżeli izolacja ma polegać na powłoce lub zalewie, wymaga osobnej oceny materiału i procesu. Podstawowe zagadnienia technologiczne opisuje wpis o powłoce konforemnej PCB.

Założony przykład: obliczenie odstępu między polami

Założony przykład — wyłącznie geometria, bez doboru do napięcia. Przyjmijmy dwa okrągłe, odsłonięte pola na płaskiej powierzchni izolatora. Odległość ich środków wynosi 7,0 mm, a średnice pól to odpowiednio 2,0 mm i 3,0 mm. Pomiędzy polami nie ma innych przewodników, rowków ani elementów. Są to przyjęte dane projektowe, nie pomiary ani wartości z normy.

Promienie pól wynoszą 2,0 / 2 = 1,0 mm oraz 3,0 / 2 = 1,5 mm. Odstęp między ich krawędziami wynosi więc 7,0 − 1,0 − 1,5 = 4,5 mm. W tym uproszczonym układzie droga po płaskiej powierzchni i najkrótsza droga w powietrzu mają tę samą długość.

Załóżmy dodatkowo, że tolerancje wykonania mogą przesunąć każdą z dwóch najbliższych krawędzi o 0,1 mm w stronę drugiego pola. Najmniejsza odległość wynikająca z tych założeń to 4,5 − 0,1 − 0,1 = 4,3 mm. Tę wartość trzeba porównać osobno z wymaganym odstępem powietrznym i wymaganą drogą upływu, wyznaczonymi dla konkretnej bariery.

Obliczenie nie dowodzi przydatności do żadnego określonego napięcia. Po lutowaniu kształt części przewodzących może się zmienić, a dodanie szczeliny wymaga ponownego wyznaczenia drogi po powierzchni. W praktyce kontroluje się gotowy zespół z uwzględnieniem wszystkich istotnych tolerancji, nie tylko nominalne pola w bibliotece CAD.

Jak sprawdzić izolację przed przekazaniem PCB do produkcji?

1. Zaznacz bariery: wskaż pary obwodów i dostępne części przewodzące wymagające rozdzielenia oraz rodzaj izolacji.
2. Zapisz warunki: napięcia robocze i przepięcia, kategorię przepięciową, stopień zanieczyszczenia, CTI materiałów i wysokość pracy.
3. Wyznacz wymagania: na podstawie właściwych norm ustal osobno minimalną drogę upływu, odstęp powietrzny i wymagania dla izolacji stałej.
4. Przenieś je do projektu: ustaw reguły dla odpowiednich sieci, obszary bez miedzi i ograniczenia rozmieszczenia elementów. Sprawdź również warstwy wewnętrzne.
5. Oceń montaż przestrzennie: uwzględnij luty, wyprowadzenia, złącza, śruby, radiatory, przewody oraz tolerancje montażowe.
6. Uzgodnij wykonanie i kontrolę: zapisz wymagania materiałowe, tolerancje frezowania, zasady powlekania i potrzebne badania izolacji.

Automatyczna kontrola reguł projektowych pomaga wykryć naruszenie ustawionych odstępów, lecz nie określa poprawności samych założeń. Próba wytrzymałości elektrycznej również nie zastępuje oceny drogi upływu w przewidzianym środowisku. Dokumentacja powinna umożliwiać odtworzenie zarówno doboru wymagań, jak i sposobu ich sprawdzenia.

Najczęstsze błędy przy projektowaniu odległości izolacyjnych

• Jedna reguła dla całej PCB. Różne bariery mogą mieć inne napięcia robocze, funkcje i wymagania ochronne.
• Pomiar między środkami pól. Liczy się najkrótsza droga między powierzchniami przewodzącymi, również po montażu.
• Dobór wyłącznie do napięcia znamionowego wejścia. Pomija rzeczywiste napięcie na barierze, tolerancje i przepięcia.
• Założenie jednakowego CTI dla wszystkich laminatów FR-4. Grupę materiałową trzeba ustalić na podstawie danych konkretnego materiału.
• Uznanie obudowy za gwarancję braku kondensacji. Trzeba ocenić warunki przy izolacji w całym przewidzianym zakresie użytkowania.
• Dodanie szczeliny bez kontroli odstępu powietrznego. Krótka droga przez powietrze może pozostać mimo wydłużenia drogi po powierzchni.
• Zmniejszenie odległości po dodaniu soldermaski lub lakieru. Taka zmiana wymaga właściwej podstawy normowej i kwalifikacji zastosowanego rozwiązania.
• Sprawdzenie tylko gołej płytki. Wyprowadzenie, lut lub element mocujący może skrócić odległość w gotowym urządzeniu.

Pytania o drogę upływu i odstęp izolacyjny PCB

Czy droga upływu i odstęp powietrzny mogą mieć tę samą wartość?

Tak, na przykład pomiędzy odsłoniętymi polami na płaskiej powierzchni izolatora. Nie oznacza to jednak, że wymagania dla obu odległości są takie same. Tę samą geometrię trzeba porównać z oboma wymaganiami.

Ile milimetrów zostawić między stroną sieciową a wyjściem zasilacza?

Nie ma jednej wartości właściwej dla każdego zasilacza. Potrzebne są norma urządzenia, rodzaj izolacji, napięcie robocze na barierze, kategoria przepięciowa, stopień zanieczyszczenia, grupa materiałowa i wysokość pracy. Należy też ocenić zastosowane elementy izolujące oraz geometrię po montażu.

Czy wyższy CTI pozwoli zmniejszyć odstęp powietrzny?

Sam wyższy CTI tego nie uzasadnia. Dotyczy odporności powierzchni materiału i może wpływać na wymaganą drogę upływu. Odstęp w powietrzu nadal musi spełniać wymagania wynikające między innymi z narażenia napięciowego i wysokości pracy.

Czy szczelina pod transoptorem rozwiązuje problem izolacji?

Może wydłużyć drogę po powierzchni PCB, ale trzeba sprawdzić również drogę po obudowie transoptora, odstęp między wyprowadzeniami, pola lutownicze i luty. Szczelina nie zmienia parametrów izolacji wewnątrz elementu. O wyniku decyduje cała bariera.

Czy lakierowanie automatycznie obniża stopień zanieczyszczenia?

Nie. Możliwość przyjęcia innych warunków oceny zależy od właściwych wymagań oraz kwalifikacji powłoki i procesu. Trzeba wykazać skuteczność ochrony w przewidzianych warunkach, uwzględniając również miejsca niepokryte i naprawiane.

Czy wystarczy poprawny wynik kontroli reguł w programie PCB?

Nie. Program sprawdza zapisane reguły w zakresie swoich możliwości, lecz nie potwierdza poprawnego doboru normy, CTI ani stopnia zanieczyszczenia. Potrzebny jest także przegląd geometrii gotowego zespołu oraz weryfikacja wymagana dla urządzenia.
