Kabel MIDI do USB dobierz do gniazd instrumentu i sposobu przesyłania danych: dla wyjścia MIDI DIN potrzebujesz aktywnego interfejsu, a dla instrumentu z obsługą USB-MIDI zwykle wystarczy przewód USB do transmisji danych. Interfejs DIN–USB zawiera konwerter protokołu, ponieważ pętli prądowej MIDI nie da się połączyć bezpośrednio z liniami USB. Przy wyborze sprawdź kierunek transmisji, zgodność z systemem i obsługę potrzebnych komunikatów; opóźnienie oceniaj dla całego używanego toru, według opisanej dalej metody.
Przewód czy konwerter: czego potrzebuje instrument?
MIDI przesyła polecenia, między innymi rozpoczęcia i zakończenia nuty, zmiany brzmienia czy położenia regulatora. Nie przesyła nagrania dźwięku instrumentu. Jeżeli chcesz zarejestrować jego brzmienie, potrzebujesz także odpowiedniego połączenia audio, chyba że urządzenie udostępnia dźwięk przez USB. Dobór tego osobnego toru opisuje artykuł o kablach audio.
| Co chcesz połączyć? | Właściwe rozwiązanie | Co sprawdzić przed zakupem? |
|---|---|---|
| Instrument z MIDI OUT DIN i komputer | Aktywny interfejs MIDI–USB z wejściem DIN | Obsługę systemu, izolację wejścia i wymagane komunikaty |
| Komputer i moduł brzmieniowy z MIDI IN DIN | Interfejs MIDI–USB z wyjściem DIN | Czy urządzenie ma wyjście, a nie tylko wejście MIDI |
| Instrument z USB-MIDI i komputer | Przewód USB do danych, dopasowany do gniazd | Czy port instrumentu obsługuje MIDI, a nie wyłącznie zasilanie lub pamięć USB |
| Klawiatura USB-MIDI i moduł DIN bez komputera | Urządzenie pełniące rolę hosta USB-MIDI z wyjściem DIN | Obsługę klawiatury i jej zapotrzebowanie na zasilanie |
| Instrument DIN i telefon lub tablet | Interfejs MIDI–USB oraz połączenie umożliwiające telefonowi pracę jako host | Obsługę MIDI przez system i aplikację oraz dostępne zasilanie |
Host USB zarządza komunikacją i rozpoznaje podłączane urządzenia. Typowy interfejs w formie kabla jest urządzeniem podrzędnym, podobnie jak klawiatura USB. Sam adapter zmieniający kształt wtyczki nie sprawi, że te urządzenia zaczną ze sobą rozmawiać bez hosta.

MIDI DIN: pętla prądowa i przypisanie styków
Warstwa elektryczna MIDI 1.0 wykorzystuje pętlę prądową o nominalnym prądzie 5 mA. Przepływ prądu oznacza logiczne zero, a jego brak — logiczną jedynkę. Prąd płynie przez wejście transoptora; po jego stronie wyjściowej odbiornik odzyskuje sygnał logiczny. Dzięki temu wejście MIDI IN zapewnia separację galwaniczną od nadajnika. Nie jest to wejście napięciowe UART ani interfejs RS-232.
Specyfikacja elektryczna MIDI, z aktualizacją CA-033, określa złącze DIN-5 o układzie styków 180°. Poniższe numery oznaczają oznaczenia styków, nie kolejność ich położenia od lewej do prawej.
| Styk DIN | Funkcja | Znaczenie przy wykonaniu kabla |
|---|---|---|
| 4 | Strona pętli zasilana z nadajnika przez rezystor ograniczający prąd | Połączenie 4 → 4; przy wejściu prowadzi do toru diody transoptora |
| 5 | Powrót pętli do sterowanego wyjścia nadajnika | Połączenie 5 → 5; nie zamieniać ze stykiem 4 |
| 2 | Ekran przewodu | Ekran do styku 2 na obu końcach kabla; zasady połączenia z masą dotyczą gniazd urządzeń |
| 1 i 3 | Niewykorzystywane przez standardowy interfejs MIDI DIN | Nie traktować ich jako dodatkowego zasilania |
Widok od strony lutowania jest lustrzanym odbiciem widoku od strony łączenia. Numerację odczytaj z rysunku konkretnego złącza, uwzględniając wtyk lub gniazdo i oznaczoną stronę widoku. W odłączonym kablu sprawdź miernikiem ciągłość właściwych styków oraz brak zwarć między nimi.
W urządzeniu nadawczym styk 2 jest połączony z masą. Po stronie MIDI IN nie może mieć stałoprądowego połączenia z masą odbiornika. Aktualizacja specyfikacji dopuszcza odpowiednie sprzężenie pojemnościowe dla zakłóceń wysokiej częstotliwości. Ekranu kabla nie łączy się z metalową osłoną wtyku. Nie należy więc utożsamiać połączenia ekranu na obu końcach kabla ze zwarciem mas obu urządzeń.
Co znajduje się w konwerterze MIDI–USB?
Konwerter zachowuje znaczenie komunikatów MIDI, ale zmienia sposób ich przesyłania. Od strony DIN odbiera lub nadaje szeregowy strumień bajtów, a od strony USB obsługuje pakiety i zgłasza komputerowi funkcję MIDI. Sama zmiana poziomu napięcia nie wystarcza.
Tor wejściowy: DIN → transoptor → UART → USB
Prąd między stykami wejścia przepływa przez rezystor i diodę transoptora. Dioda ochronna ogranicza napięcie wsteczne na tym elemencie. Po stronie logicznej potrzebny jest układ wyjściowy zgodny z kartą transoptora, w tym odpowiedni rezystor podciągający, jeżeli wymaga go wybrana konstrukcja. Dalej sygnał trafia do odbiornika UART mikrokontrolera lub wyspecjalizowanego układu.
Dobierając transoptor, sprawdź prąd potrzebny do przełączenia, czasy narastania i opadania oraz poziomy logiczne dla rzeczywistego obciążenia. Oznaczenie „transoptor” samo w sobie nie oznacza przydatności do MIDI. Na PCB trzeba zachować rozdzielenie strony wejściowej od masy części logicznej; przypadkowe połączenie przez ekran lub zabezpieczenie może zniweczyć izolację.
Tor wyjściowy: USB → UART → nadajnik pętli → DIN
Oprogramowanie układowe wydobywa dane MIDI z pakietów USB i przekazuje je do nadajnika UART. Stopień wyjściowy steruje prądem pętli przez rezystory ograniczające. Ich wartości dobiera się do napięcia zasilania, możliwości nadajnika i wymagań specyfikacji elektrycznej MIDI. Nie należy kopiować wartości z przypadkowego schematu bez sprawdzenia jego wariantu zasilania.
Projekt wymaga też zabezpieczeń ESD przy złączach, odsprzęgania zasilania i poprawnego prowadzenia linii USB. Wyprowadzeń DIN nie łączy się bezpośrednio z D+ i D−. Przy ocenie montażu warto sprawdzić mocowanie gniazd, odciążenie przewodu i jakość spoin; pomocne są zasady lutowania PCB.

Oprogramowanie jest częścią interfejsu
Obsługa USB-MIDI obejmuje opis funkcji urządzenia w deskryptorach, pakowanie danych oraz kolejkowanie transmisji. Konwerter musi poprawnie obsługiwać również komunikaty systemowe SysEx, wiadomości czasu rzeczywistego i pomijanie powtarzanego bajtu statusu, jeżeli występuje w strumieniu DIN. Udane przesłanie pojedynczej nuty nie dowodzi poprawności wszystkich tych funkcji.
USB może dostarczyć porcję danych szybciej, niż wyjście DIN zdąży ją wysłać. Potrzebne są więc buforowanie i kontrola przepływu, a nie ciche odrzucanie komunikatów po zapełnieniu kolejki. Dla produktu seryjnego należy określić obsługiwane sekwencje i sposób sprawdzania ich kompletności.
Jak podłączyć i sprawdzić gotowy interfejs?
- Ustal kierunek. Wyjście MIDI OUT instrumentu połącz z wejściem MIDI IN interfejsu. W przeciwnym kierunku wyjście interfejsu trafia do wejścia instrumentu. Na końcówkach kabla opis może wskazywać port docelowy, dlatego rozstrzyga instrukcja producenta.

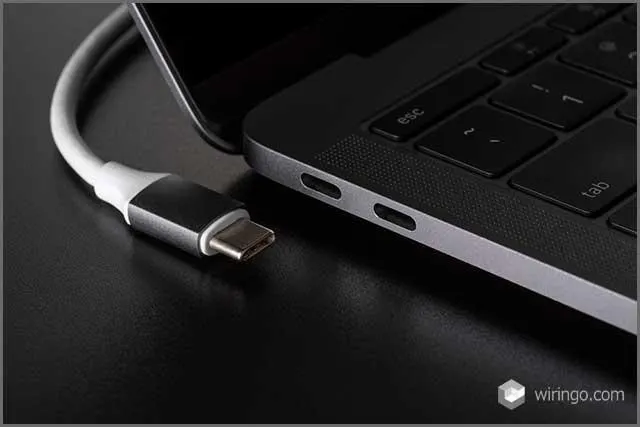

- Sprawdź przewód USB. Musi przenosić dane i pasować do gniazd. Sam kształt USB-C nie potwierdza obsługi MIDI ani roli hosta. Kwestie wykonania przewodu omawia tekst o doborze kabla USB-C.
- Potwierdź rozpoznanie funkcji MIDI. Obecność urządzenia na liście USB nie wystarcza. W aplikacji wybierz właściwe wejście lub wyjście MIDI i sprawdź ustawiony kanał komunikacji.
- Sprawdź treść komunikatów. Użyj monitora MIDI: naciśnięcie i zwolnienie klawisza powinno dawać odpowiadające im komunikaty. Następnie sprawdź regulatory i potrzebne komunikaty SysEx.
- Odtwórz docelowe warunki. Powtórz próbę z używanym koncentratorem, zasilaniem i pozostałymi urządzeniami. Po rozłączeniu i ponownym podłączeniu upewnij się, że aplikacja korzysta z właściwego portu.

Urządzenie zgodne z klasą USB-MIDI może korzystać ze sterownika systemowego, jeżeli dany system tę funkcję obsługuje. To nie znaczy, że pracuje bez sterownika. Wymagania dotyczące konkretnego systemu i ewentualnego sterownika producenta sprawdź w dokumentacji interfejsu.

W rozpoznawaniu urządzeń liczy się także funkcja USB: modem udostępniający port szeregowy CDC nie staje się przez to interfejsem MIDI. Podobnie pamięć masowa lub urządzenie HID nie zastępuje funkcji USB-MIDI oczekiwanej przez program muzyczny.

Ile trwa transmisja MIDI? Obliczenie krok po kroku
Według specyfikacji MIDI 1.0 transmisja DIN jest asynchroniczna, z szybkością nominalną 31 250 bodów. W tym kodowaniu odpowiada to 31 250 bitom na sekundę. Ramka UART ma bit startu, 8 bitów danych i bit stopu, bez bitu parzystości, czyli format 8N1. Zatem przesłanie bajtu danych zajmuje łącznie 10 bitów.
Czas bajtu = 10 / 31 250 s = 0,00032 s = 320 µs.
Kompletny komunikat rozpoczęcia nuty zawiera bajt statusu, numer nuty i wartość określającą siłę uderzenia. Przy założeniu przesłania wszystkich 3 bajtów bez przerw:
Czas komunikatu = 3 × 320 µs = 960 µs = 0,96 ms.
To obliczenie czasu zajęcia łącza DIN, nie wynik pomiaru opóźnienia konwertera. Pomijanie powtarzanego statusu może skrócić kolejne komunikaty, a przerwy, przeplatane wiadomości i oczekiwanie w kolejce mogą wydłużyć ich dostarczenie.
Przykład założony: wysyłamy akord złożony z 6 nut, każdą jako pełny komunikat 3-bajtowy, bez przerw i innych danych. Liczba bajtów wynosi 6 × 3 = 18, a czas transmisji całej sekwencji to 18 × 320 µs = 5760 µs = 5,76 ms. Ostatni komunikat kończy się o 5 × 0,96 ms = 4,80 ms później niż pierwszy. Liczba nut i sposób transmisji są założeniami rachunkowymi, nie opisem zmierzonego urządzenia.
Jak rzeczywiście zmierzyć opóźnienie?
Poniżej opisano metodę pomiaru; nie przedstawiono wyników testu żadnego interfejsu. Najpierw określ początek i koniec mierzonego zdarzenia. Opóźnienie między wysłaniem komunikatu przez program a jego odbiorem nie jest tym samym co czas od naciśnięcia klawisza do pojawienia się dźwięku.
Pomiar pętli przez komputer i DIN
- Połącz wyjście DIN badanego interfejsu z jego wejściem DIN sprawnym przewodem. Wyłącz automatyczne odsyłanie odebranych komunikatów w aplikacji, aby nie utworzyć niekontrolowanej pętli.
- Przygotuj rozpoznawalną sekwencję komunikatów i sprawdzaj zgodność danych powracających. Wysyłaj kolejny komunikat po zakończeniu poprzedniej próby, jeśli mierzysz tor bez obciążenia.
- W programie zapisuj czas przekazania komunikatu do wysłania oraz czas jego odebrania. Użyj tego samego zegara monotonicznego i zapisz, czy znacznik pochodzi z aplikacji, czy ze sterownika.
- Oblicz różnicę: Δt = t odebrania − t wysłania. Powtórz próby, podając ich liczbę, medianę, minimum, maksimum i liczbę brakujących lub zmienionych komunikatów. Rozrzut wyników opisuje zmienność opóźnienia.
- Powtórz badanie z docelowym obciążeniem MIDI i komputera. Zapisz system, sterownik, aplikację, wersję oprogramowania interfejsu, rodzaj połączenia USB oraz długość przewodów.
Wynik obejmuje przejście przez oprogramowanie i USB w obu kierunkach, elektronikę interfejsu oraz transmisję na odcinku DIN. Nie dziel go automatycznie przez 2: obie drogi mogą mieć różne kolejki i sposób obsługi. Przesłanie bajtu przez kabel DIN odbywa się tu raz, mimo przejścia przez nadajnik i odbiornik. Samo odjęcie wyliczonego czasu DIN również nie wyodrębni opóźnienia elektroniki.
Pomiar sprzętowy i pomiar reakcji dźwiękowej
Do rozdzielenia składowych potrzebna jest rejestracja zdarzeń USB oraz sygnału DIN na wspólnej osi czasu albo z uzgodnionym wyzwalaniem. Dla kierunku USB → DIN można mierzyć od zakończenia odbioru pakietu zawierającego komunikat do zakończenia jego wysłania na DIN. Trzeba podać tę definicję, ponieważ pomiar do początku nadawania da inną wartość. Pomiar po stronie logicznej transoptora uwzględnia także jego opóźnienie; sondy nie mogą zwierać bariery izolacyjnej.
Jeżeli oceniasz reakcję instrumentu, zarejestruj wspólnym przyrządem sygnał odniesienia i wyjście audio. Opisz próg wykrycia początku dźwięku oraz ustawienia instrumentu i bufora audio. Taki wynik dotyczy całego toru, w tym syntezy dźwięku. Nie należy przypisywać go wyłącznie kablowi MIDI–USB.

Typowe błędy i ich objawy
- Połączenie wyjścia z wyjściem. Urządzenie USB jest widoczne, lecz komunikaty nie docierają. Sprawdź kierunek opisany w instrukcji kabla.
- Traktowanie DIN jak zwykłego UART. Bezpośrednie połączenie pomija wymagany obwód pętli i izolację wejścia.
- Rozdzielenie wyjścia pasywnym przewodem. Wyjście MIDI jest przeznaczone do sterowania pojedynczym wejściem. Do rozprowadzania sygnału użyj odpowiedniego aktywnego rozdzielacza MIDI.
- Ocena wyłącznie na podstawie pojedynczych nut. Nie ujawnia problemów przy przesyłaniu SysEx, zegara i gęstych sekwencji.
- Uznanie poruszania wtykiem za naprawę. Przerywanie połączenia wymaga sprawdzenia żył, odciążenia i spoin. Przydatny jest opis zimnych połączeń lutowanych.
- Dobór długości według jednej uniwersalnej granicy. Odcinki USB i DIN mają odmienne wymagania. Dopuszczalną długość przyjmij z dokumentacji konkretnego rozwiązania i sprawdź całą docelową konfigurację.

FAQ: pytania o kabel MIDI do USB
Czy można samodzielnie przylutować wtyk USB do kabla DIN?
Nie uzyskasz w ten sposób działającego interfejsu. Potrzebne są obwody elektryczne MIDI, układ obsługujący USB i oprogramowanie konwertujące sposób przesyłania komunikatów. Pasywny przewód można wykonać między zgodnymi portami DIN, zachowując przypisanie styków.
Dlaczego komputer widzi interfejs, ale instrument nie gra?
Rozpoznanie USB potwierdza tylko część toru. Sprawdź wybór wyjścia w aplikacji, kierunek DIN, kanał odbiorczy instrumentu i obecność komunikatów w monitorze MIDI. Jeśli instrument odbiera nuty, sprawdź jego tor audio i ustawienia brzmienia.
Czy szybsze USB usunie opóźnienie MIDI DIN?
Nie zmieni czasu szeregowej transmisji na DIN. Opóźnienie może powstawać także w kolejkach, sterowniku i aplikacji. Porównuj interfejsy w tej samej konfiguracji i według tej samej definicji pomiaru.
Czy każdy interfejs nadaje się do przesyłania ustawień przez SysEx?
Nie należy tego zakładać na podstawie samej obecności gniazd. Potwierdź obsługę SysEx w dokumentacji i sprawdź kompletność przesyłanej sekwencji przed użyciem do aktualizacji urządzenia. Próba pojedynczej nuty nie zastępuje takiej weryfikacji.
Czy do gry i nagrywania potrzebuję obu końcówek DIN?
Do rejestrowania gry z klawiatury wystarczy kierunek instrument → komputer. Do sterowania modułem brzmieniowym z programu potrzebujesz kierunku komputer → instrument. Oba połączenia są potrzebne wtedy, gdy urządzenia mają wymieniać dane w obie strony.
