Kable komputerowe dobiera się do rodzaju sygnału, złączy urządzeń oraz wymaganej szybkości transmisji. Do przesyłania obrazu służą VGA, DVI, HDMI i DisplayPort, a USB łączy urządzenia peryferyjne i może dostarczać im zasilanie. Przed zakupem sprawdź również długość przewodu i możliwości konkretnego interfejsu, ponieważ sam pasujący wtyk nie wystarcza do określenia parametrów połączenia.

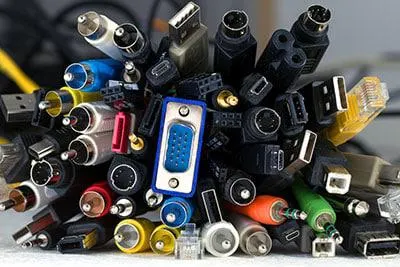

Rodzaje kabli komputerowych i ich zastosowania

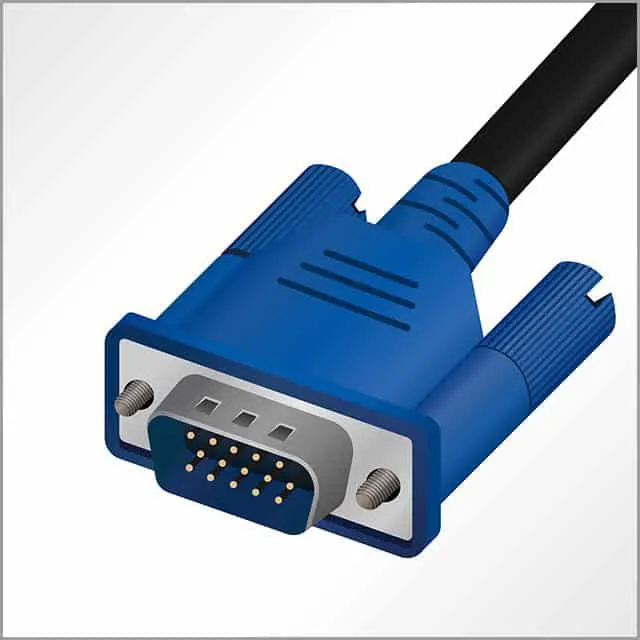

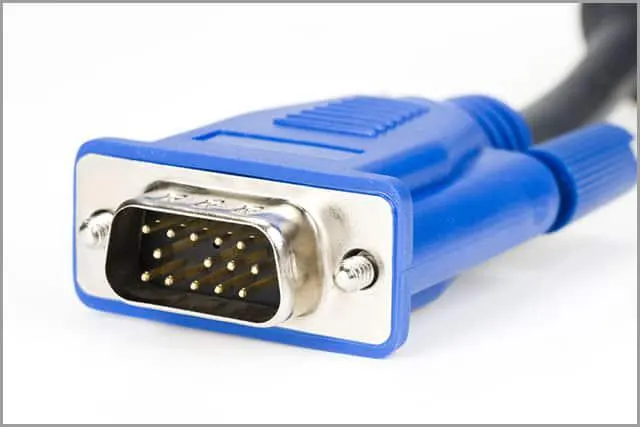

VGA — analogowe połączenie monitora
VGA przesyła obraz analogowo. Wykorzystuje sygnały RGBHV: składowe czerwoną, zieloną i niebieską oraz synchronizację poziomą i pionową. Złącze DE-15, nazywane także HD-15, ma 15 styków rozmieszczonych w trzech rzędach. Można je spotkać w starszych monitorach i projektorach.
Przy połączeniu VGA znaczenie ma długość przewodu: zbyt długi kabel może powodować rozmycie obrazu lub drobne zakłócenia. Warto więc ograniczyć jego długość do potrzeb stanowiska. VGA służy do przesyłania obrazu; dźwięk wymaga osobnego połączenia.

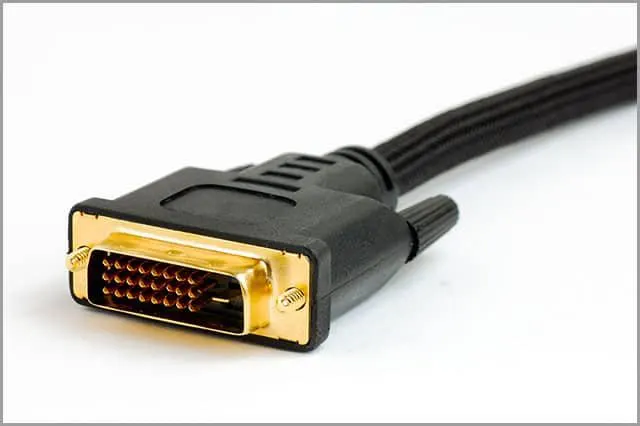

DVI — sprawdź wariant interfejsu
Oznaczenie DVI obejmuje różne sposoby przesyłania sygnału. DVI-D przenosi wyłącznie obraz cyfrowy, DVI-A wyłącznie analogowy, a DVI-I łączy obsługę obu rodzajów sygnału. Przy doborze kabla trzeba zatem odczytać pełne oznaczenie złącza, zamiast kierować się samą nazwą DVI.
W DVI-D sygnał jest przesyłany metodą TMDS. Według opisu standardu łącze pojedyncze ma maksymalny zegar TMDS 165 MHz i obsługuje do 1920 × 1200 przy 60 Hz. Łącze podwójne podwaja pasmo i pozwala na 2560 × 1600 przy 60 Hz. Parametrów wariantu podwójnego nie należy przypisywać każdemu połączeniu DVI.
HDMI — obraz i dźwięk wspólnym przewodem
HDMI przesyła cyfrowo nieskompresowany obraz oraz dźwięk, który może być skompresowany lub nieskompresowany. Pozwala to połączyć komputer z monitorem lub innym urządzeniem audiowizualnym wspólnym przewodem, bez osobnego kabla dźwiękowego.
Wśród złączy HDMI występują typ A, czyli standardowy, typ C — Mini oraz typ D — Micro. Przy wyborze przewodu rozróżnij rozmiar złącza i parametry transmisji. Obsługiwane rozdzielczości oraz częstotliwości odświeżania zależą od możliwości danego połączenia, a nie od samego kształtu wtyku.
DisplayPort — cyfrowy interfejs obrazu i dźwięku
DisplayPort przesyła obraz i dźwięk cyfrowy. Występuje ze złączem pełnowymiarowym, mającym 20 styków, oraz ze złączem Mini DisplayPort.
Wersje DisplayPort różnią się dostępnym pasmem. Dlatego w dokumentacji urządzenia szukaj zarówno nazwy interfejsu, jak i jego wersji oraz obsługiwanych trybów obrazu. Ogólne zapewnienie o „szybkim kablu do monitora” nie określa tych parametrów.

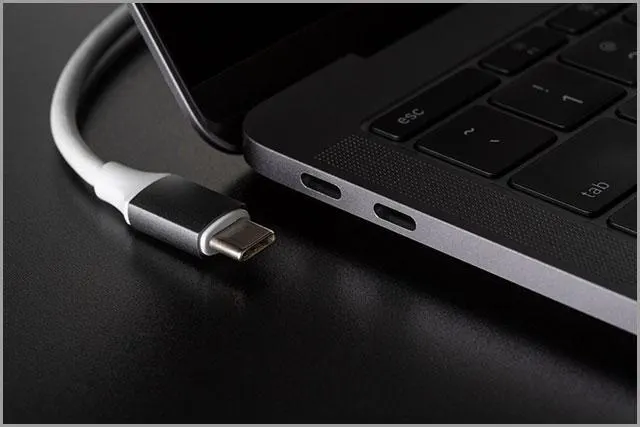

USB — transmisja danych i zasilanie
USB służy do podłączania urządzeń peryferyjnych, na przykład aparatów i telefonów. W tej rodzinie występują złącza typu A i B, odmiany Mini i Micro oraz odwracalne USB-C. USB-C określa typ złącza, natomiast oznaczenia USB 2.0, USB 3.0 czy USB4 odnoszą się do standardów transmisji. Nie należy stosować tych nazw zamiennie.
Według specyfikacji USB 2.0 przewiduje do 500 mA, czyli 2,5 W, dla urządzeń dużej mocy, a USB 3.0 do 900 mA, czyli 4,5 W. Osobno należy rozpatrywać USB Power Delivery 3.1, którego górna granica wynosi 240 W przy 48 V i 5 A. Nie jest to obietnica mocy dostępnej przez dowolny przewód USB-C.
PS/2 — połączenie klawiatury lub myszy
PS/2 wykorzystuje sześciostykowe złącze mini-DIN i cyfrową, synchroniczną transmisję szeregową. W oznaczeniach zgodnych z PC 97 fiolet odpowiada klawiaturze, a zieleń myszy. Pomaga to rozpoznać przeznaczenie gniazda, gdy komputer ma osobne porty dla tych urządzeń.
PS/2 nie zaprojektowano do podłączania i odłączania podczas pracy. Klawiaturę lub mysz z takim złączem podłączaj przy wyłączonym komputerze. Pod tym względem nie należy traktować PS/2 tak samo jak USB.

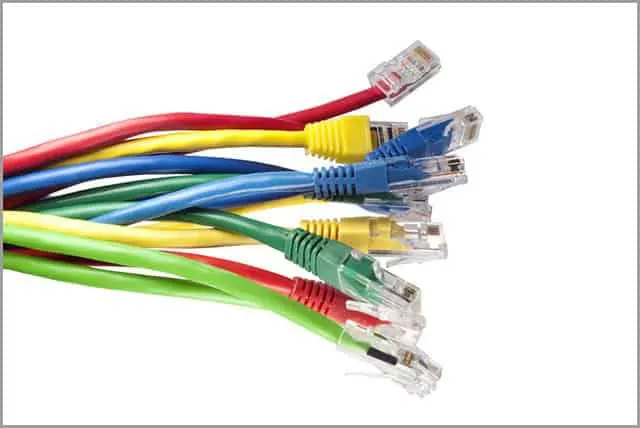

Przewody sieciowe, audio i zasilające
W okablowaniu stanowiska występują również przewody Ethernet, osobne przewody audio oraz kable zasilające komputer. Pełnią inne funkcje niż przewody obrazu, dlatego warto opisywać je według zastosowania. Przy zamawianiu okablowania rozdziel wymagania dotyczące sieci, dźwięku, obrazu i zasilania.
Pasmo HDMI i DisplayPort — porównanie wersji
Poniższe wartości pochodzą z opisu standardów. Są parametrami interfejsów, a nie wynikami pomiarów przewodów ani gwarancją działania konkretnego zestawu urządzeń.
| Wersja interfejsu | Maksymalne pasmo według opisu | Podany tryb obrazu |
|---|---|---|
| HDMI 1.4 | 10,2 Gbit/s | — |
| HDMI 2.0 | 18,0 Gbit/s | 4K przy 60 Hz, 24 bity na piksel |
| HDMI 2.1 | 48,0 Gbit/s | 4K przy 120 Hz lub 8K przy 60 Hz |
| DisplayPort 1.2 | 21,6 Gbit/s | 3840 × 2160 przy 60 Hz, 10 bitów na składową RGB |
| DisplayPort 1.4 | 32,4 Gbit/s | — |
| DisplayPort 2.0 | 80,0 Gbit/s | 8K przy 60 Hz bez kompresji |
Kreska oznacza, że w zestawieniu nie podano trybu obrazu dla danej wersji. Porównanie pomaga określić wymagania, ale nie zastępuje sprawdzenia dokumentacji komputera, monitora i przewodu. Nie traktuj też wartości pasma jako ilości samych danych obrazu: transmisja obejmuje dodatkowe informacje i narzut kodowania.
Jak obliczyć ilość danych obrazu i czas kopiowania?
Przykład obliczeniowy: dane obrazu. Przy założeniu rozdzielczości 1920 × 1080 pikseli, odświeżania 60 Hz i 24 bitów na piksel surowy strumień danych obliczamy jako iloczyn szerokości, wysokości, częstotliwości odświeżania i liczby bitów na piksel:
R = 1920 × 1080 × 60 × 24 = 2 985 984 000 bit/s ≈ 2,99 Gbit/s.
Ten wynik obejmuje wyłącznie dane obrazu. Pomija okresy wygaszania i kodowanie, więc rzeczywiste wymagane pasmo łącza jest większe. Nie można na tej podstawie uznać przewodu o zbliżonej przepustowości za odpowiedni do danego trybu wyświetlania.
Przykład obliczeniowy: kopiowanie pliku. Przy założeniu pliku o rozmiarze 1 GB, czyli 8000 Mbit, oraz stałej przepustowości teoretycznej stosujemy wzór t = D / R, gdzie D oznacza ilość danych, a R przepustowość. Jednostki trzeba ujednolicić przed dzieleniem.
- USB 2.0, 480 Mbit/s: 8000 / 480 ≈ 16,7 s.
- USB 3.0, 5 Gbit/s, czyli 5000 Mbit/s: 8000 / 5000 = 1,6 s.
Są to wyniki modelu obliczeniowego, a nie zmierzone czasy kopiowania. W praktyce przesyłanie trwa dłużej między innymi ze względu na narzut transmisji. Przykład pokazuje różnicę między przepustowością interfejsu a czasem potrzebnym do przesłania określonej ilości danych.
Długość kabla a warunki transmisji
Nie istnieje wspólny limit długości dla wszystkich kabli komputerowych. Przy doborze trzeba uwzględnić interfejs i wymagany tryb pracy. Wartości z opisu standardu należy czytać razem z warunkami, których dotyczą.
| Interfejs | Długość i warunki podane w opisie |
|---|---|
| VGA | Opis nie wskazuje granicy w metrach; krótszy przewód mniej pogarsza sygnał. |
| DVI | Do 4,5 m przy 1920 × 1200; dłuższe przewody, do 15 m, przy 1280 × 1024 lub niższej rozdzielczości. |
| HDMI | Nie określono jednej maksymalnej długości. |
| USB 2.0 | 5 m dla transmisji 480 Mbit/s. |
| USB 3.0 | Praktyczna wskazówka z opisu: około 3 m przy AWG 26. |
Podane długości nie są wynikami testów konkretnego kabla. Zwłaszcza wartości dla DVI nie należy odrywać od rozdzielczości. Wskazówki dla USB 3.0 nie można automatycznie przenieść na USB 3.1, USB 3.2 ani USB4. Dla PS/2 nie podajemy limitu długości, ponieważ materiał źródłowy go nie określa.
Lista kontrolna przed wyborem przewodu
- Określ zadanie. Zapisz, czy połączenie ma przesyłać obraz, dźwięk, dane czy zasilanie. HDMI może przenosić obraz i dźwięk wspólnym przewodem, natomiast VGA wymaga osobnego toru dźwięku.
- Sprawdź oba końce. Odczytaj rodzaje złączy w urządzeniach. Rozróżnij HDMI standardowe, Mini i Micro, pełnowymiarowy DisplayPort oraz Mini DisplayPort, a także poszczególne złącza USB.
- Zapisz wymagany tryb pracy. Dla monitora podaj rozdzielczość i odświeżanie. Dla DVI ustal również rodzaj sygnału oraz potrzebę zastosowania łącza pojedynczego lub podwójnego.
- Oddziel transmisję od zasilania. Przy USB porównaj wymagania dotyczące szybkości przesyłania danych i dostępnej mocy. Sama nazwa USB-C nie określa obu parametrów.
- Dobierz długość do trasy. Zmierz drogę prowadzenia kabla i sprawdź ograniczenia dotyczące wybranego interfejsu. Nie zamawiaj nadmiernie długiego przewodu tylko dlatego, że pasuje do gniazd.
- Uwzględnij sposób podłączania. Przy urządzeniach PS/2 zaplanuj podłączenie przy wyłączonym komputerze.

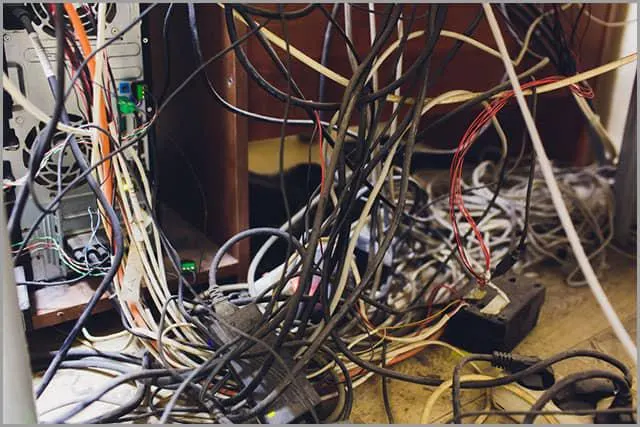

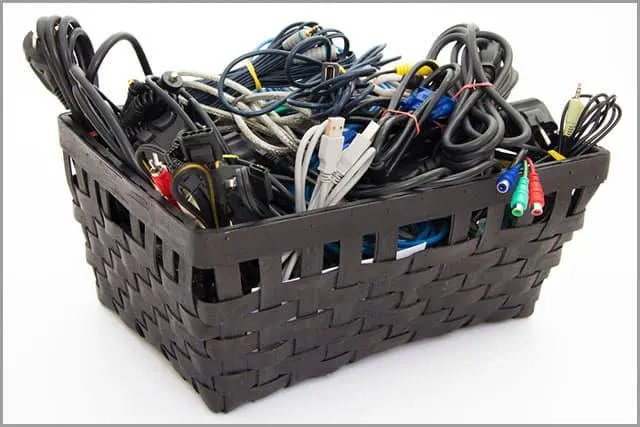

Porządkowanie kabli i przygotowanie zamówienia
Do porządkowania przewodów można użyć opasek kablowych lub pasków na rzepy. Zacznij od ustalenia tras prowadzenia, a dopiero później dobieraj długości. Uporządkowane okablowanie ułatwia rozpoznawanie połączeń i dostęp do urządzeń. Kolor oplotu może pomóc w organizacji stanowiska, ale nie określa parametrów elektrycznych przewodu.
W zamówieniu kabla wykonywanego na wymiar opisz złącza, długość, przeznaczenie oraz wymagane parametry połączenia. Dla przewodów zasilacza przygotuj schemat połączeń i wskaż konkretny model urządzenia. Zamiennik powinien być przeznaczony do danego zasilacza; sama zgodność wyglądu wtyczek nie wystarcza.
Jeśli potrzebujesz okablowania na zamówienie, skontaktuj się z OurPCB i przedstaw wymagania projektu.
FAQ — najczęstsze pytania o kable komputerowe
Czy VGA i DVI przesyłają ten sam rodzaj sygnału?
VGA przesyła obraz analogowo. W rodzinie DVI wariant DVI-A jest analogowy, DVI-D cyfrowy, a DVI-I obejmuje oba rodzaje sygnału. Dlatego przy doborze połączenia trzeba znać pełne oznaczenie DVI.
Czy każdy kabel USB-C zapewnia taką samą szybkość?
Nie można tego określić na podstawie samego złącza. USB-C opisuje jego konstrukcję, a parametry transmisji trzeba sprawdzić osobno w dokumentacji przewodu i urządzeń. Podobnie należy zweryfikować obsługiwane zasilanie.
Czy HDMI zawsze wymaga osobnego kabla do dźwięku?
Nie. HDMI przewiduje przesyłanie obrazu i dźwięku wspólnym przewodem. Osobny kabel audio jest potrzebny przy połączeniu VGA, jeśli oprócz obrazu ma być przesyłany także dźwięk.
Czy dłuższy kabel działa tak samo jak krótszy?
Nie należy tego zakładać. Przy VGA długość wpływa na pogorszenie sygnału, a dla DVI opis wiąże długość z rozdzielczością. W innych interfejsach również trzeba sprawdzić warunki pracy zamiast przyjmować wspólny limit.
Podsumowanie
Dobór kabla komputerowego zacznij od funkcji połączenia i oznaczeń złączy. Następnie porównaj wymagany tryb obrazu lub szybkość transmisji, potrzeby zasilania oraz długość przewodu. Parametry standardu i przykłady obliczeniowe pomagają przygotować specyfikację, lecz nie zastępują sprawdzenia możliwości konkretnego zestawu urządzeń.
