Ostateczny przewodnik po PCB Circuit Board-Płytka drukowana PCB jest podstawą prawie wszystkich technologii i elektroniki stosowanej na całym świecie. PCB to cienkie panele wykonane z materiału izolacyjnego. Składają się one z metalowej powłoki po jednej lub obu stronach zawierającej ścieżki elektryczne wyryte w niej, aby umożliwić przejście prądu przez kilka komponentów na płycie.
W pełni funkcjonalna płytka drukowana rozpoczyna swój proces produkcyjny od pustej płytki PCB lub pustego obwodu. Ten artykuł zawiera szczegółowe informacje m.in. o gołych płytkach drukowanych, tworzeniu gołych płytek drukowanych i PCB.

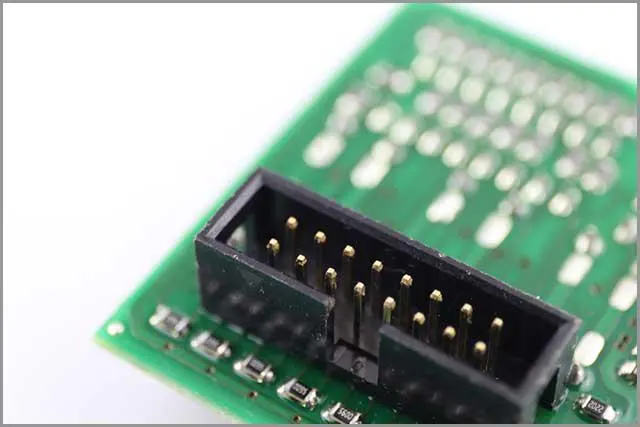

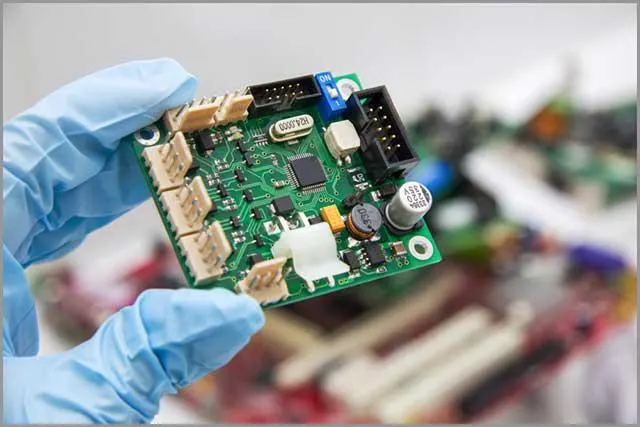

(W pełni funkcjonalna płytka drukowana)
1. PCB Circuit Board Blank-Ultimate Darmowe porady i wskazówki.
1. Ostateczny przewodnik po PCB Circuit Board-Co to jest pusta płytka drukowana PCB?
Pusta płytka drukowana to pusta lub nieużywana płytka wolna od wszelkich fizycznych kontaktów i pozbawiona elementów zainstalowanych i używanych podczas tworzenia rzeczywistej płytki drukowanej lub obwodu drukowanego.

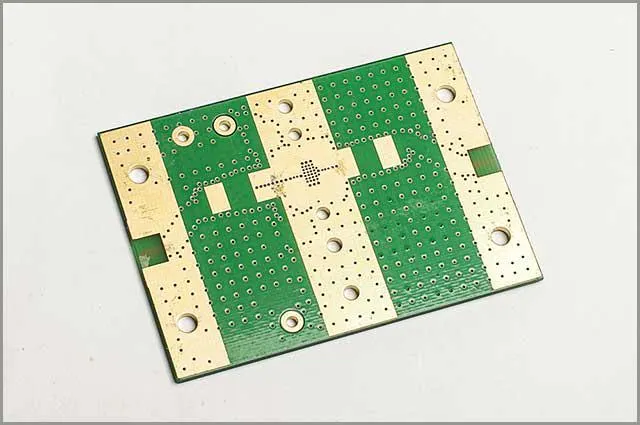

(Typowa pusta zielona płytka PCB)
2. Dostawca pustej płyty PCB
Istnieją setki dostawców pustych płyt PCB w biznesie gotowych dostarczyć Ci gołe PCB. Jednak, aby zapewnić, że otrzymasz swoje PCB na czas, możesz chcieć współpracować z doświadczonym dostawcą. Wybierz renomowanych dostawców z dziesięcioleciami doświadczenia.
3. Blank PCB Circuit Board: 5 pytań, na które należy zwrócić uwagę
3.1 Ostateczny przewodnik po PCB Circuit Board-Jakiej grubości jest miedź na płycie PCB Blank?
Grubość miedzi na czystej płycie PCB będzie miała wpływ na funkcjonalność i wydajność płyty. Szerokość miedzi zależy jednak od wymagań stawianych płytom PCB. To właśnie określi poziom głębokości, który będzie Ci odpowiadał.
3.1.1 Ostateczny przewodnik po PCB Circuit Board-Zastosowanie grubej miedzi na czystej płycie PCB
Grubość miedzi na czystych płytach PCB jest powszechnie charakteryzowana przez struktury zawierające miedź o grubości od 105 do 400 µm. Płyty PCB z grubą miedzią znajdują wiele zastosowań w przypadku wysokich wydajności prądowych i optymalizacji zarządzania termicznego.
3.1.2 Korzyści wynikające z zastosowania grubego (ciężkiego) obwodu miedzianego w pustej płycie PCB
Istnieje wiele korzyści związanych z zastosowaniem gęstego obwodu miedzianego w czystej płycie PCB. Na przykład, zwiększa to nośność prądu, zwiększa wytrzymałość na odkształcenia termiczne i zwiększa wytrzymałość mechaniczną, szczególnie w miejscach złączy. Dodatkowo, prowadzi do efektywnego przenoszenia ciepła przez płytę.
3.2 Ostateczny przewodnik po PCB Circuit Board-Jak utworzyć pustą płytę PCB w programie Eagle
Tworzenie pustej płyty PCB w programie Eagle może być żmudnym zadaniem. Jednak jeśli robi się to we właściwy sposób, jest to całkiem proste.
3.2.1 Rozpoczęcie pracy
Najpierw należy pobrać oprogramowanie Eagle na swój komputer i zainstalować je. Po instalacji uzyskasz dostęp do panelu sterowania programu Eagle. Wystarczy kliknąć na "panel sterowania", a następnie wybrać opcję New Project. Wybierz nazwę dla swojego projektu, a następnie kliknij na niego prawym przyciskiem myszy. Wybierz New Schematic.
3.2.2 Ostateczny przewodnik po PCB Circuit Board-Projektowanie schematu pustej płytki PCB
Po otwarciu New Schematic, otworzy się obszar roboczy Blank, z którego będziesz rysował schemat swojej płytki. Upewnij się, że rozmiar siatki wynosi 1 mm przed dodaniem czegokolwiek do schematu PCB. Wybierz Add Option jeśli chcesz dodać komponenty do schematu.
Teraz połącz wszystkie komponenty w edytorze schematów klikając na opcję Net. Nie zapomnij zapisać pliku schematu. Wybierz części, które Ci się podobają i kliknij OK. Możesz teraz iść dalej i dodać każdy element potrzebny do ukończenia obwodu. Zmień nazwę pliku na taką, która będzie łatwa do zrozumienia.
3.2.3 Ostateczny przewodnik po PCB Circuit Board-Projektowanie układu pustej płytki PCB
Teraz przejdź do projektowania układu PCB, klikając na ikonę Switch to Board. Zobaczysz nowe okno składające się z czarnej przestrzeni, która dominuje w znacznej części ekranu. Zobaczysz także szary obszar po lewej stronie. Czarna przestrzeń to Twój obszar Board, natomiast ekran to edytor układu płytki drukowanej. Przenieś wszystkie komponenty z szarej części do Tablicy i ustaw je zgodnie z życzeniem.
Używając narzędzia Trasa, wykonaj połączenia z jednego pinu do następnego. Po zakończeniu wykonywania połączeń sprawdź, czy nie ma błędów. Plik płytki zapisze się z rozszerzeniem .brd, a teraz wygenerowana komputerowo płytka PCB jest gotowa do produkcji.
3.3 Jak używać pustej płyty PCB
Pusta płyta PCB służy jako podstawa dla podstawowych komponentów, które będą tworzyć rzeczywistą funkcjonalną płytę PCB. Jest to pusta płyta używana do umieszczania podstawowych elementów. Pusta płyta jest bezużyteczna, jeśli brakuje na niej wszystkich wymaganych elementów. Istnieją dwa główne sposoby wykonania tego zadania: technologia montażu powierzchniowego (SMT) i technologia otworowa.
3.3.1 Ostateczny przewodnik po PCB Circuit Board-Zalety
Niektóre zalety SMT obejmują:
Daje miejsce na większą gęstość komponentów, co oznacza, że wiele komponentów może zmieścić się na małej powierzchni.
Łatwość umieszczania komponentów po obu stronach płytki.
Niskie koszty produkcji.
Wibracje i wstrząsy nie wpływają na wydajność.
Szybka i spójna produkcja obwodów.
3.3.2 Wady
Nieodpowiednia dla komponentów o wysokim napięciu, dużej mocy i dużych rozmiarach.
Jest podatny na uszkodzenia w trudnych warunkach termicznych.
Trudna naprawa z powodu małych rozmiarów komponentów.
Nie nadaje się do komponentów, które wymagają ciągłego odłączania i podłączania.
3.3.3 Ostateczny przewodnik po PCB Circuit Board-Technologia otworów przelotowych
Technologia przelotowa to kolejna technologia montażu polegająca na wierceniu otworów w czystej płycie PCB. Obejmuje ona wprowadzanie wyprowadzeń na płytkę i lutowanie końcówek do padów po drugiej stronie PCB.
3.3.4 Zalety
Jest to idealny wybór dla dużych obwodów, gdzie typowa jest większa moc i obciążenia mechaniczne.
Niezawodność w porównaniu do SMT, ponieważ komponenty mają tendencję do silnego łączenia się na płytce.
Idealny dla systemów, które wymagają wysokiej tolerancji na ciepło.
Odpowiednie do zastosowań lotniczych i wojskowych.
3.3.5 Ostateczny przewodnik po PCB Circuit Board-Wady
Wysokie koszty produkcji.
Proces montażu jest nieco skomplikowany.
Powolna prędkość produkcji.
3.4 Jak podłączyć komponenty do pustej płytki PCB
Wiele osób wie, że proces łączenia komponentów z płytą PCB nosi nazwę montażu. Jednakże metoda ta sama w sobie jest znana jako lutowanie.

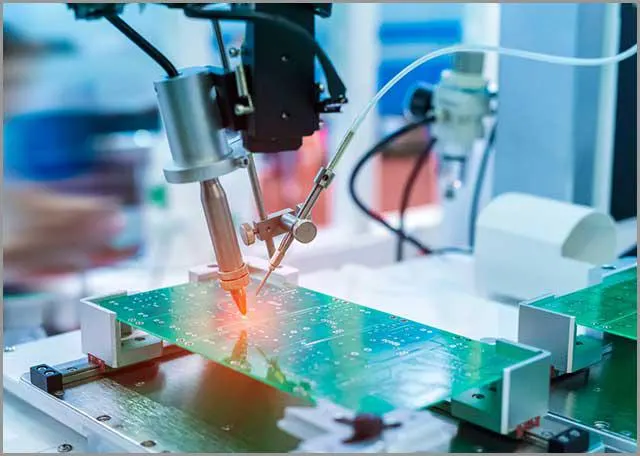

3.3.4 Ostateczny przewodnik po PCB Circuit Board-Lutowanie
Lutowanie to proces łączenia dwóch lub więcej elementów ze sobą poprzez stopienie lutu lub materiału wypełniającego pomiędzy nimi. Lutowanie jest doskonałym rozwiązaniem do łączenia części elektrycznych, ponieważ nie ulegają one uszkodzeniu. Zwykłe lutownice są idealne do łatwych projektów. Jednak produkcja przemysłowa wymaga skomplikowanych maszyn, które wytwarzają wysokiej jakości połączenia.
3.4.2 Odladzanie
Rozlutowywanie polega na odłączeniu komponentów/części od PCB. Rozlutowywanie polega na pozbyciu się materiału lutowniczego, połączeń lutowanych i innych elementów z PCB. Wszystko to jest wykonywane w celu naprawy, odzyskania lub wymiany.
3.5 Ostateczny przewodnik po PCB Circuit Board-Gdzie kupić pustą płytę PCB
Szczerze mówiąc, proces projektowania czystej płyty PCB jest żmudnym zadaniem, które lepiej pozostawić ekspertom w tej dziedzinie. Radzimy, aby w przypadku braku możliwości samodzielnego wykonania płytki, zakupić ją od doświadczonego producenta.
3.5.1 Jak znaleźć wiarygodnego dostawcę
Rozglądając się dzisiaj, można zauważyć, że istnieją setki dostawców czystych PCB na rynku. Niestety, nie wszyscy z nich są tymi, za których się podają. Niektórzy z nich dostarczają niskiej jakości czyste PCB, które nie spełniają wymaganych specyfikacji. Aby być po bezpiecznej stronie, należy pamiętać o następujących kwestiach:
3.5.2 Ostateczny przewodnik po PCB Circuit Board-Marka i doświadczenie firmy
Marka i doświadczenie firmy ma znaczenie przy wyborze dostawcy czystych PCB. Co inni ludzie mówią o wybranym dostawcy? Od jak dawna dostarcza on czyste płytki PCB? Czy ich recenzje są pozytywne? Upewnij się, że masz do czynienia z renomowanymi markami z dziesięcioleciami doświadczenia.
3.5.3 Możliwości produkcyjne
Praca z dostawcą, który nie jest w stanie spełnić Twoich specyficznych potrzeb, będzie bardzo niekorzystna dla Ciebie. Musisz upewnić się, czy twój dostawca jest outsourcing część procesów produkcyjnych. W przypadku, gdy jest trochę outsourcingu, a następnie zbadać firmę, aby upewnić się, że mogą one spełniać swoje potrzeby.
3.5.4 Ostateczny przewodnik po PCB Circuit Board-Referencje kosztów i wycen
Koszty produkcji są kluczowe, gdy szukasz dostawcy czystych PCB ma duże znaczenie. Niskie kwoty są oznaką niskich standardów jakości produkcji. Ale znowu, ogromne kwoty będą katastrofalne, jeśli płyty nie będą odpowiadać specyfikacjom projektowym klientów.
3.5.5 Doskonałe usługi posprzedażowe
Rzeczywista jakość gwiezdnego dostawcy PCB leży w jego usługach posprzedażowych. Renomowany dostawca to taki, który posiada procedury mające na celu pomoc klientom po zakupie produktu. Należy wybierać dostawców z dobrze poinformowanymi i uprzejmymi pracownikami obsługi klienta, gotowymi do pomocy w przypadku napotkania problemów.
3.5.6 Ostateczny przewodnik po PCB Circuit Board-Porady ekspertów do rozważenia przy zakupie
Przy zakupie czystych PCB, upewnij się, że kupujesz tylko od renomowanych dostawców znanych z wysokiej jakości dostaw. Należy również upewnić się, że dostawca spełnia normy iso9001, UI i RoHS. Nie zapomnij sprawdzić, czy Twój dostawca ma zdrowe relacje robocze z dystrybutorami komponentów. Na koniec, nie zawsze wybieraj jednego, uniwersalnego dostawcę. Rozejrzyj się, aby znaleźć najlepszego na rynku.
3.5.7 Gdzie uzyskać wysokiej jakości pustą płytę PCB
Możesz znaleźć kilka firm dostarczających puste płyty PCB, jeśli chcesz uzyskać wysokiej jakości gołą płytę PCB. W takim przypadku można wybrać firmy PCB z ponad dziesięcioletnim doświadczeniem w produkcji i wierzyć, że mogą one dostarczyć wysokiej jakości płyty PCB, które spełniają standardy przemysłowe.

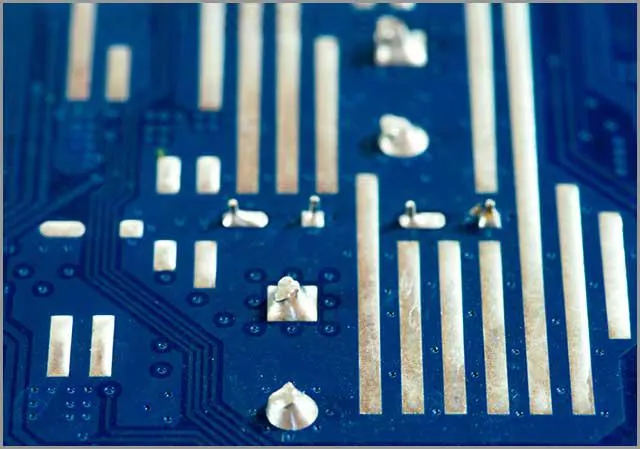

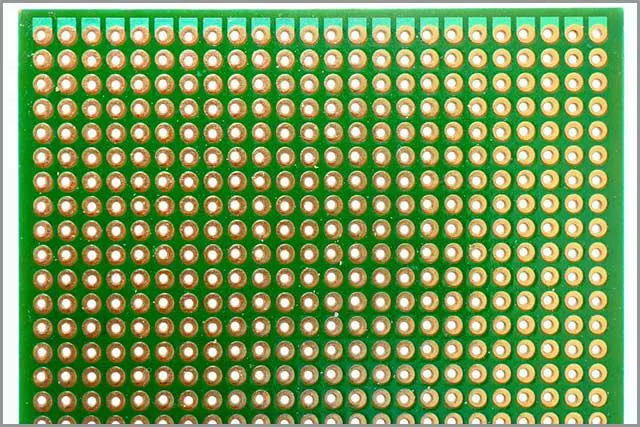

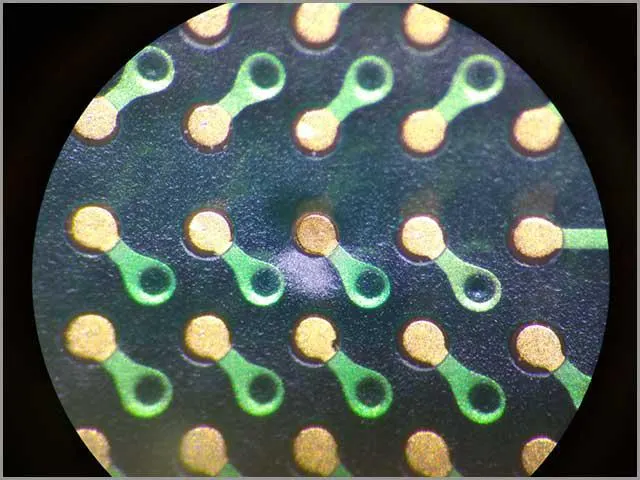

(zbliżenie obrazu gołej płytki PCB)
2. Standardowy rozmiar płyt PCB - co musisz wiedzieć
Czy jesteś nowy w świecie PCB? Jeśli tak, to musisz wiedzieć kilka rzeczy. W tej części dowiesz się między innymi o takich istotnych elementach, jak rozmiar panelu PCB, standardowy rozmiar płyty i rozmiar panelu produkcyjnego. Oto kilka rzeczy, na które warto zwrócić uwagę:
1. Rozmiar panelu PCB
Każda płytka PCB ma swój powód powstania. Z tego powodu, znajdziesz, że będą różne rozmiary takich płyt na rynku. Istnieją różne metody penalizacji. Aby uzyskać pożądaną funkcję i rozmiar, producenci stosują inne metody. Również rozmiar płyty ma znaczenie, ponieważ płyty z dużymi płytami mogą kosztować więcej do produkcji.
2. Standardowy rozmiar panelu PCB
Podczas rozmowy o standardowym rozmiarze panelu PCB, często pojawiają się dyskusje na temat grubości płytki. Jeśli szerokość nie jest prawidłowo zmierzona, to płytka drukowana nie będzie działać zgodnie z przeznaczeniem. Kiedy mówimy o standardowym rozmiarze panelu PCB, to średnia grubość płytki musi wynosić 0,063 cala.
3. Standardowy rozmiar panelu PCB
Panel PCB standardowy rozmiar jest również coś, co trzeba wiedzieć, jeśli chodzi o puste PCB. Dla typowego producenta PCB standardowa długość panelu powinna wynosić 18 x 24 cale. Standardowy rozmiar panelu PCB może mieć wpływ na wydajność i funkcjonalność Twojej płytki. Większość producentów decyduje się na użycie standardowego rozmiaru, głównie w celu zminimalizowania kosztów produkcji. Dodatkowo standardowa długość jest łatwa do skonfigurowania, co oznacza mniej pracy dla producentów.
4. Rozmiar płytki do produkcji PCB
Budowa PCB przy użyciu standardowego rozmiaru panelu PCB jest korzystna dla producentów, ponieważ czyni wszystko szybszym i lżejszym dla nich. Puste płytki PCB mają różne rozmiary paneli. Dlatego ważne jest, aby wiedzieć, jak zdecydować, jaki rozmiar panelu produkcyjnego jest idealny dla twoich płytek drukowanych. Jeśli otrzymasz PCB zawierające wymiary poza standardowym rozmiarem panelu PCB, musisz być chętny przy wyborze rozmiaru panelu PCB.

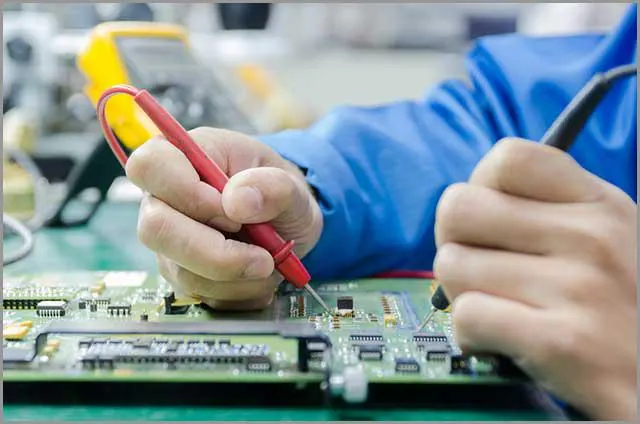

(inżynier pomiarowy multimetr płyta panelowa)
3. Standardowa grubość PCB - określ właściwe standardy
1. Standardowa grubość płytki PCB
Jak wspomniano wcześniej w tekście, standardowa grubość płytki PCB wynosi 0,063 cala lub 1,57 mm. Powód, dla którego standardowa szerokość wynosi 0,063 cala, jest prosty do zrozumienia. W czasach przemysłu sklejkowego szerokość arkuszy sklejki wynosiła 0,063 cala.
1.1 Grubość płyty PCB
Kilkadziesiąt lat temu, zarówno górna jak i dolna warstwa płytki PCB zawierała bakelit jako materiał produkcyjny. W związku z tym, grubość wynosiła 0,0065 cala. Jednak z czasem, w wyniku zastosowania substratów i innych materiałów, grubość PCB spadła poniżej 0,0065 cala.
1.2 Grubość miedzi na PCB
Miedź jest podstawowym materiałem, który dyktuje funkcjonalność i obszar zastosowań płytki PCB. Najczęściej do produkcji PCB wykorzystuje się 1 uncję miedzi. Jest to również zakładana grubość przez producentów PCB. Ale przypuśćmy, że prąd musi przejść przez płytę, wtedy będziesz potrzebował więcej niż 1 uncję miedzi.
1.3 Grubość śladu płytki PCB
Grubość ścieżek jest grubością, którą określa projektant. Przy wzroście natężenia prądu miedziane ślady zaczną się nagrzewać, a temperatura płytki drukowanej wzrośnie. Kiedy PCB nie radzi sobie z wysoką temperaturą, zaczyna ulegać uszkodzeniom. Ale aby uniknąć takich przypadków, ślad musi być wystarczająco gruby, aby dać miejsce dla zwiększonego przepływu prądu.
2. Standardowa grubość PCB Fr-4
Fr-4 oznacza trudnopalność, a cztery oznacza klasę zastosowanych materiałów towarzyszących. Grubość Fr-4 jest zwykle mierzona w calach lub milimetrach. Zazwyczaj standardowa głębokość PCB Fr-4 wynosi od 3 cali do 10 cali.
3. Standardowa grubość rdzenia PCB
Podczas produkcji standardowego rdzenia PCB, niektóre rzeczy do rozważenia, takie jak folie miedziane używane w tworzeniu materiałów Fr-4. Muszą one być gładkie i mieć dokładną grubość. Jednak typowa grubość rdzenia PCB powinna stać na poziomie 0,063 cala lub 1,57 mm. Jest to standardowy poziom określony na długi czas.
3.1 Zakres grubości rdzenia PCB
Waga grubości rdzenia PCB waha się od pół uncji do trzech uncji. Należy pamiętać, że wartość ta obejmuje materiał miedziany. Jeśli jednak producent wykona PCB o różnej masie miedzi, może to oznaczać zwiększone opłaty i słabo działające PCB. Aby uzyskać odpowiednią grubość rdzenia PCB, można rozważyć użycie arkuszy pre-preg, aby uzyskać pożądaną grubość.
4. Ostateczny przewodnik po PCB Circuit Board-Standardowa grubość dwuwarstwowej płytki PCB
Z biegiem czasu byliśmy świadkami rozwoju płyt wielowarstwowych. Przy ciągłym postępie technologicznym, wiele warstw daje miejsce na dodatkowe obciążenia przy jednoczesnym zachowaniu grubości 63mm. Teraz mamy PCB z kilkoma warstwami, co omówiono poniżej:
4.1 Standardowa grubość dwuwarstwowej płytki drukowanej.
Znany również jako dwustronny PCB, jest to PCB, który zawiera dwie warstwy miedzi z jakąś warstwą podłoża pomiędzy nimi.
4.2 Standard grubości czterowarstwowej PCB
Składają się one z czterech warstw przeznaczonych do prowadzenia sygnałów elektrycznych. Standard grubości czterowarstwowej płytki PCB wynosi 0,125 cala.
5. Ostateczny przewodnik po PCB Circuit Board-Tolerancja grubości płytki PCB
Tolerancja grubości jest to naddatek na podłoże zastosowany w procesie produkcji PCB. Należy zwrócić uwagę, że może to być zarówno mało, jak i więcej rzeczywistej ilości materiału.

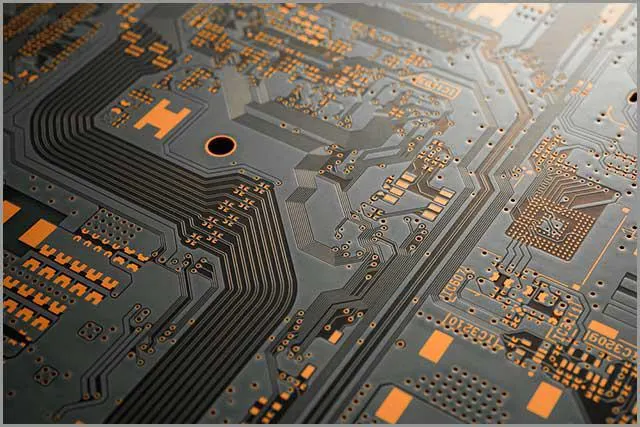

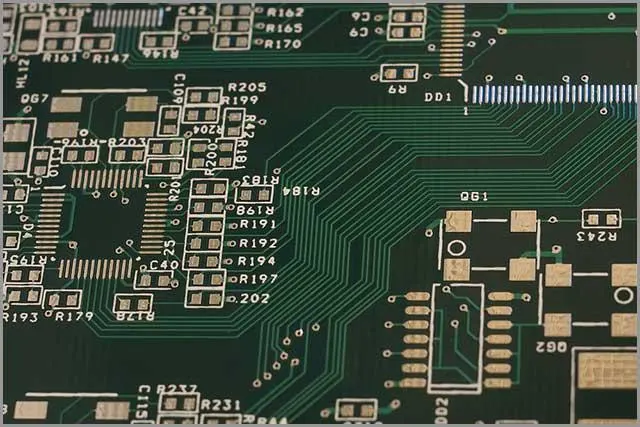

(bliski obraz grubej płytki PCB)
4. Wielowarstwowa płytka PCB - co musisz wiedzieć o wielowarstwowej płytce PCB
Załóżmy, że jesteś nowy w świecie PCB. Możesz być zaskoczony, gdy dowiesz się, że istnieją płytki PCB z więcej niż jedną warstwą. W tej sekcji, będziemy patrzeć na różne warstwy PCB.
1. Co to są potencjalne warstwy PCB?
Wszystkie urządzenia elektroniczne, których używamy dzisiaj, zawierają w sobie płytki PCB. Niektóre mają PCB z jedną warstwą, podczas gdy inne z wieloma warstwami. Warstwy PCB odnoszą się do liczby warstw, które znajdziesz na danej płytce PCB.
2. Ostateczny przewodnik po PCB Circuit Board-Układ warsaw
Układ warstw to rozmieszczenie warstw miedzi i warstw izolacyjnych w celu opracowania PCB przed zaprojektowaniem układu. Układanie warstw pozwala inżynierom zredukować zewnętrzne szumy, przesłuch i promieniowanie. Dzięki odpowiedniemu ułożeniu warstw na PCB, inżynierowie uzyskują wysoką integralność sygnału.
3. Typ warstw PCB
Cel i zastosowanie PCB określa liczbę warstw, które musi posiadać. Poniżej przedstawiono kilka rodzajów warstw PCB:
3.1 Ostateczny przewodnik po PCB Circuit Board-Jednowarstwowe PCB (One Layer PCB)
Jak sama nazwa wskazuje, są to płytki PCB zawierające tylko jedną warstwę lutowanego i laminowanego materiału dielektrycznego i przewodzącego. Jest to prosta konstrukcja, co oznacza, że ich produkcja jest osiągalna masowo. Można je znaleźć w podstawowych urządzeniach biurowych i domowych, takich jak budziki i kalkulatory.
3.2 Dwuwarstwowa płytka drukowana
Dwuwarstwowe płytki PCB zawierają dwie warstwy materiału nośnego. Są one powszechne prawie wszędzie, ze względu na ich większą pojemność i elastyczność. Ponadto, są mniej skomplikowane w produkcji.
3.3 Czterowarstwowe PCB
Ponownie, jak sama nazwa wskazuje, czterowarstwowe PCB zawiera cztery oddzielne warstwy miedzi używane w routingu i mocy. Mają one rozbudowaną i stabilną konstrukcję w porównaniu do jedno- i dwuwarstwowych PCB. Są one również bardzo trwałe i idealne zarówno dla zaawansowanych, jak i prostych urządzeń.
3.4 Ostateczny przewodnik po PCB Circuit Board-Sześciowarstwowe PCB
Należą one do kategorii najbardziej zaawansowanych wielowarstwowych PCB: pełnych mocy aplikacji przemysłowych, urządzeń elektronicznych i urządzeń technologicznych. Składające się z 6 warstw, są jeszcze bardziej wytrzymałe niż czterowarstwowe PCB. Można je znaleźć w laptopach, komputerach i urządzeniach do przechowywania danych, takich jak dyski twarde.
3.5 Ośmiowarstwowa płytka drukowana
Są to takie same płytki jak sześciowarstwowe PCB. Posiadają one jednak cztery warstwy płaskie i cztery miedziane sygnały. Większość urządzeń wysokiej technologii i systemów komputerowych opiera się na ośmiowarstwowych płytach PCB. Można je również znaleźć w takich branżach jak systemy rządowe, lotnictwo, opieka zdrowotna i kilka innych zastosowań komercyjnych.
3.6 Ostateczny przewodnik po PCB Circuit Board-Wielowarstwowe płytki drukowane
Składają się one z warstw, które mogą sięgać do 12 lub nawet więcej. Na przykład, dziesięciowarstwowe PCB ma w sumie sześć warstw sygnałowych i cztery warstwy miedziane. Dwunastowarstwowe PCB są nieco mocniejsze niż dziesięciowarstwowe. Wielowarstwowe płytki PCB znajdują wiele zastosowań w sprzęcie medycznym, zaawansowanych komputerach i aplikacjach high-tech.
3.7 32-warstwowe PCB
Są to najbardziej zaawansowane wielopoziomowe płytki PCB. Ich produkcja wymaga dużej precyzji i zaawansowanej produkcji. Znajdują one duże zastosowanie w aplikacjach wojskowych i medycznych, i oferują dużą szybkość, dużą pojemność i dużą funkcjonalność.
4. Ostateczny przewodnik po PCB Circuit Board-Płytka wielowarstwowa
Aby zaprojektować płytę PCB, najpierw potrzebne jest oprogramowanie. Aby zadanie było wolne od błędów, można rozważyć użycie oprogramowania Eagle. W skrócie, oto etapy:
4.1 Tworzenie schematu (Create a Schematic)
Schemat jest podstawą lub mapą drogową projektowania płytki drukowanej. Należy narysować, gdzie każdy element będzie pasował. Korzystając z oprogramowania Eagle, można użyć dostępnych narzędzi do odtworzenia ręcznie wykonanego schematu.
4.2 Ostateczny przewodnik po PCB Circuit Board-Układ płytki drukowanej
Po wykonaniu schematu należy teraz utworzyć układ. Można zacząć od narysowania wszystkich specyfikacji na płytce lub wybrać odpowiednie siatki do zaprojektowania planu. Możesz również skorzystać z funkcji sprawdzania reguł projektowych, pomoże Ci ona w uzyskaniu ostatecznego układu Twojej płytki PCB.
5. Wielowarstwowa płytka PCB
Do tej pory musisz być świadomy, co stanowi wielowarstwowe PCB. Są to płytki z więcej niż jedną warstwą. W przeciwieństwie do jednowarstwowych, wielowarstwowe płytki PCB składają się z materiałów o wysokiej precyzji, co oznacza, że koszty ich produkcji są wysokie. Teraz skupmy się na etapach wymyślania wielowarstwowej płytki PCB.
6. Ostateczny przewodnik po PCB Circuit Board-Wielowarstwowa płytka drukowana DIY
Poniżej przedstawiono wielowarstwową płytkę drukowaną DIY:
6.1 Dostosuj bibliotekę dla projektów wielowarstwowych PCB
(wielowarstwowa płytka drukowana)
Najpierw należy skonfigurować bibliotekę CAD, aby umożliwić wykonywanie projektów wielowarstwowych. Tutaj możemy użyć tego rodzaju oprogramowania. Do rysowania, projektowania i rozwijania koncepcji PCB można użyć oprogramowania takiego jak FreePCB, KICAD lub Design Spark. Trafnym przykładem było początkowe wydanie płytek A64-OLinuXino przy użyciu oprogramowania Eagle.
6.2 Warstwy płaszczyzny negatywnej
(wrogie płaszczyzny płytki PCB)
Może się zdarzyć, że będziesz musiał użyć warstw negatywnych płaszczyzn obrazu, aby rozwinąć płaszczyzny uziemienia i zasilania na swoim układzie płytki. Należy jednak upewnić się, że warstwy płaszczyzny ujemnej mają odpowiednie prześwity dla zastosowania kształtów padów i śladów.
6.3 Ostateczny przewodnik po PCB Circuit Board-Kształty padów wewnętrznej warstwy sygnałowej
(obraz cylindrycznej warstwy padów)
Pady na warstwie wewnętrznej i zewnętrznej mogą się różnić. Niektóre mają kształt kwadratu, a inne koła. Jeśli to możliwe, skonfiguruj swoją bibliotekę tak, aby uzyskać różne kształty padów. Trafnym przykładem tego jest spojrzenie na diody LED. Większość z nich opiera się na płytkach PCB o cylindrycznym kształcie padów.
6.4 Rysowanie elementów

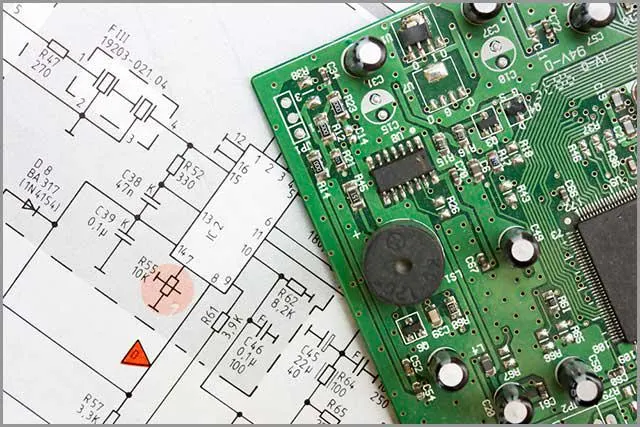

(schemat ideowy płytki drukowanej)
Narysuj części, ale jeśli ten proces jest trudny, powinieneś poszukać pomocy w sklepie z materiałami. Nie ma nic złego w skorzystaniu z usług eksperta, jeśli nie można samodzielnie narysować elementów. Doskonałym tego przykładem są usługi, które OurPCB oferuje klientom potrzebującym pomocy w zakresie schematów.
6.5 Ostateczny przewodnik po PCB Circuit Board-Wskazówki dotyczące projektowania
(płaszczyzny uziemienia płytki PCB)
Aby uzyskać większą integralność sygnału, należy użyć warstw płaszczyzn zasilania i uziemienia. Można również zminimalizować rozmiary padów, jeśli zakład produkcyjny na to pozwala. W przypadku stosowania sąsiednich warstw sygnałowych, należy poprowadzić jedną warstwę sygnałową poziomo i pionowo na drugiej i trzeciej warstwie.
5. 10 rzeczy, które powinieneś wiedzieć o płytkach PCB Advanced Circuits
1. Branże obsługiwane przez Advanced Circuits
Jak już wcześniej wspomniano, płytki PCB znajdują zastosowanie niemal wszędzie. Można je znaleźć w telefonach, zegarkach, aparatach fotograficznych, laptopach i maszynach skanujących. Branże objęte zaawansowanymi obwodami obejmują wojsko, medycynę, elektronikę samochodową, urządzenia przemysłowe i telekomunikacyjne.
2. Ostateczny przewodnik po PCB Circuit Board-Wybór materiałów dla zaawansowanych obwodów
W przeciwieństwie do konwencjonalnych PCB, zaawansowane obwody znajdują znaczne zastosowanie w urządzeniach o wysokich wibracjach. Wymagają one zatem materiałów, które mają zdolność do efektywnego przenoszenia ciepła i mocy. Z tego powodu staranny dobór ich zawartości jest najważniejszy.
3. Obwody zaawansowane Specjalny rozmiar
Rozmiar jest kluczowy, jeśli chodzi o zaawansowane obwody. Ponieważ mają one zasilać urządzenia o wysokiej energii, muszą mieć znaczny format. Płytki PCB o małych rozmiarach mogą nie osiągnąć zamierzonych funkcji.
4. Ostateczny przewodnik po PCB Circuit Board-Typ zaawansowanej płytki PCB
Ogólnie rzecz biorąc, zaawansowane PCB obejmuje zakres od dwuwarstwowych PCB do 32-warstwowych PCB. Musisz wybrać jeden w zależności od branży, którą obsługujesz.
5. Wymagające etapy pracy zaawansowanej płyty PCB
Zaawansowane PCB znajdują zastosowanie w precyzyjnym sprzęcie elektronicznym, który zazwyczaj używamy codziennie. Zaawansowana produkcja płytek drukowanych jest jednym z tych zadań, które projektanci PCB muszą przejść. Nie jest to łatwy proces, aby przekształcić projekt PCB z jego układu do fizycznej struktury.
Jeśli chodzi o wysoce precyzyjne PCB, istnieje kilka wymagających kroków, na które należy zwrócić uwagę. Niektóre z tych wymagających kroków operacyjnych obejmują ciężką miedź, próbę zmniejszenia przestrzeni pokrytej przez płytę główną i wiercenie otworów za pomocą lasera. Są to niektóre z tych znaczących wymagających kroków operacyjnych związanych z zaawansowanymi płytami PCB.
6. Zaawansowane urządzenia do produkcji PCB
Jest to proste do zrozumienia; do produkcji zaawansowanych PCB potrzebny jest najnowocześniejszy sprzęt. Aby uzyskać najlepszą jakość, musisz mieć szczegółowy sprzęt;
7. Ostateczny przewodnik po PCB Circuit Board-Tester AOI
AOI Tester to wszechobecny instrument testowy; prawie każda fabryka produkująca PCB ma go.

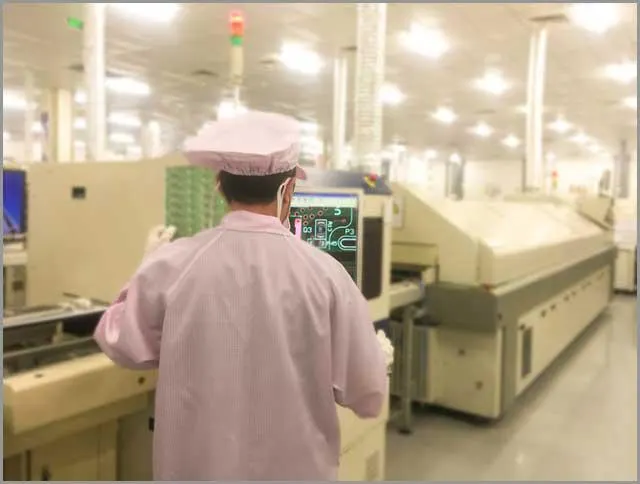

(Inżynier pracujący na testerze AOI)
1. Tester elektryczny z latającą sondą
Tester latającej sondy jest automatycznym urządzeniem testowym, które było w użyciu. W porównaniu z innymi formami automatycznych urządzeń testowych, testery z latającą sondą mają wiele zalet w konkretnych zastosowaniach.

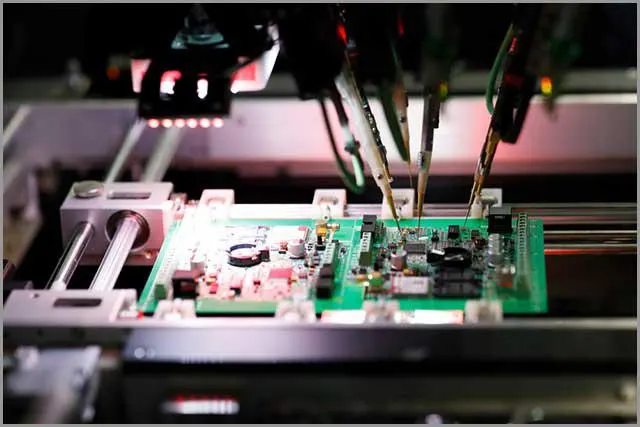

(Flying Probe Electricity tester)
2. Ostateczny przewodnik po PCB Circuit Board-Tester grubości miedzi
Tester grubości miedzi może natychmiast i dokładnie zmierzyć grubość folii miedzianej.

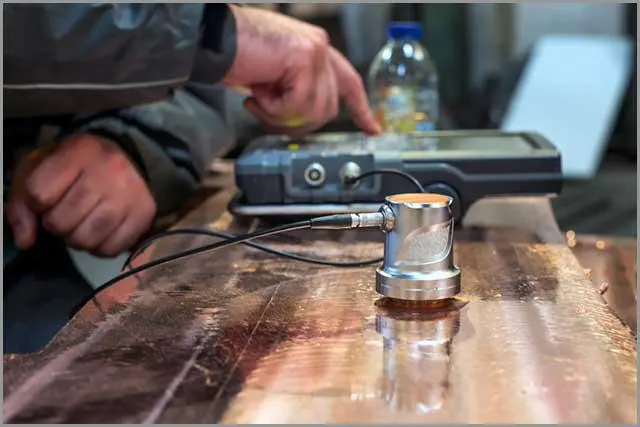

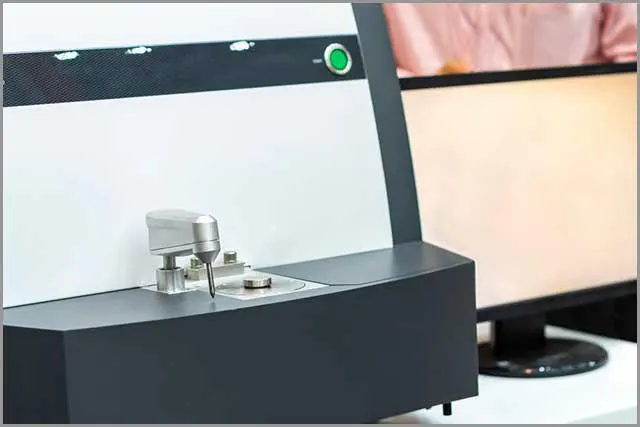

(Tester grubości miedzi)
3. Analizator metalograficzny
Przez różne szlifowanie, polerowanie i trawienie metody leczenia powierzchni metalu. Po przygotowaniu, analizować przez mikroskop optyczny lub elektronowy. Korzystając tylko z technik metalograficznych, wykwalifikowani technicy mogą zidentyfikować stopy i przewidzieć właściwości materiału.

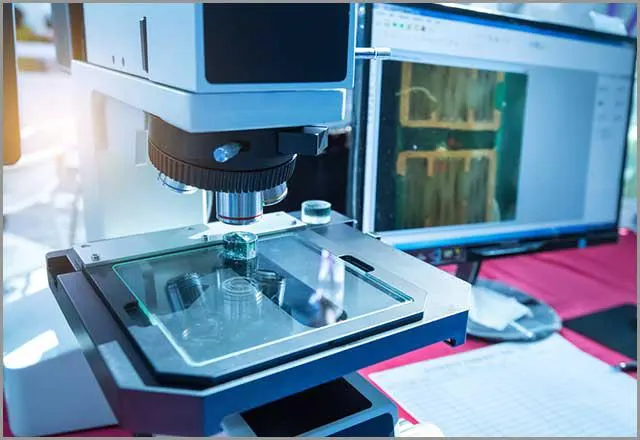

(Analizator metalograficzny)
4. Ostateczny przewodnik po PCB Circuit Board-Tester impedancji
Tester impedancji to urządzenie elektroniczne, które wykwalifikowany technik może wykorzystać do pomiaru poziomu rezystancji pętli uziemienia. Następnie należy upewnić się, że jest on wystarczająco niski, aby umożliwić przepływ wystarczającego prądu przez obwód i działanie urządzenia zabezpieczającego w przypadku wykrycia usterki.

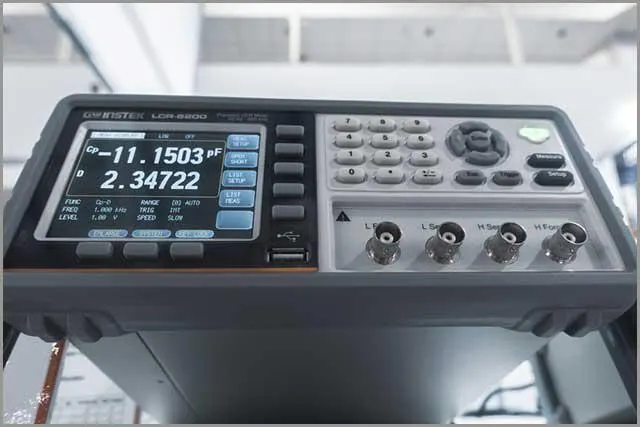

(Tester impedancji)
5. Ostateczny przewodnik po PCB Circuit Board-Spektrometr grubości metalu
Spektrometr grubości metalu może dokładnie zmierzyć grubość metalu w ciągu kilku sekund, co jest niezbędne w procesie produkcji PCB.
( Tester impedancji)
6. Ostateczny przewodnik po PCB Circuit Board-Projektor pomiarowy 2D
Może szybko i dokładnie mierzyć punkty, linie, okręgi, łuki, prostokąty i koła.
(Projektor pomiarowy 2D)
7. Kompletne standardy testowania zaawansowanych obwodów
Zaawansowane płytki PCB wymagają jednych z najlepszych strategii testowych. Można na przykład rozważyć zastosowanie norm testowych IPC, znanych jako najlepsze w tej dziedzinie.
8. Ostateczny przewodnik po PCB Circuit Board-Żywotność zaawansowanego obwodu drukowanego PCB
Doskonały okres trwałości zaawansowanej płytki PCB wynosi około dziesięciu lat, po czym może wymagać wymiany. Istnieje jednak kilka rzeczy, które można zrobić, aby zwiększyć żywotność zaawansowanych obwodów drukowanych. Na przykład, należy zwrócić uwagę na lutowanie.
W zależności od użytego lutu i metody lutowania, można wydłużyć okres trwałości PCB powyżej dziesięciu lat. Dodatkowo należy upewnić się, że stosowane są standardowe dla branży powłoki konforemne nakładane przez producenta. Należy również zadbać o to, aby środowisko przechowywania było wolne od wilgoci i zapewnić odpowiednią obsługę płyt.
9. Ostateczny przewodnik po PCB Circuit Board-Przyszłe trendy rozwojowe zaawansowanych obwodów PCB
W oparciu o prognozy, zaawansowane obwody PCB będą nadal rosły. Będą one produkcją szybszych i wydajnych PCB.
10. Wybór firmy produkującej zaawansowane obwody drukowane
Kiedy szukasz zaawansowanej firmy produkującej obwody drukowane, upewnij się, że pracujesz z tymi, którzy są w tej dziedzinie od dziesięcioleci. Wybierz tych, którzy mają dobrą reputację i pokazują wartość dla swoich klientów.
(Zdjęcie zaawansowanej płytki PCB)
Wnioski:
Podsumowując, bez PCB urządzenia elektroniczne, z których korzystamy na co dzień, nie będą funkcjonować w pożądany sposób. Produkcja PCB rozpoczyna się od posiadania czystej płytki PCB, na której nic nie ma. Umieszczanie elementów odbywa się pod warunkiem, że schemat i układ jest kompletny.
W zależności od funkcji, można wybrać liczbę warstw, które chcesz. Jesteś na rynku jednych z najlepszych PCB, które będą działać w swoim urządzeniu bez awarii? Możesz skontaktować się z nami za pośrednictwem poczty elektronicznej, a my możemy omówić więcej pytań dotyczących płytki drukowanej.
