Jak uniknąć usterek złączy w niestandardowych wiązkach przewodów?

Aby uniknąć usterek złączy w niestandardowych wiązkach przewodów, trzeba osobno sprawdzić zacisk przewodu, osadzenie styku w obudowie oraz zamknięcie zatrzasku łączącego obie części złącza. Zgodność tych elementów potwierdza się według dokumentacji konkretnej rodziny złączy, a obciążenia przewodów przejmuje mocowanie wiązki. Sam sygnał ciągłości z multimetru nie dowodzi, że połączenie jest poprawne mechanicznie i zachowa stabilną rezystancję podczas pracy.

W skrócie

• Cofanie się styku i wysuwanie żyły z zacisku to różne usterki, wymagające różnych prób.
• Siłę wsuwania styku, siłę jego utrzymania i siłę łączenia złącza odczytuj z właściwych pozycji dokumentacji.
• Oględziny uzupełnij kontrolą wymiarów zacisku, sprawdzeniem blokad i badaniem elektrycznym.
• Próg kontroli montażowej ustala się przed badaniem; nie wolno zastępować go szarpnięciem przewodu.

Spis treści

• Rozpoznanie usterki
• Cofanie się styku w obudowie
• Niedostateczny i nadmierny zacisk
• Zatrzaski i prowadzenie przewodów
• Siły wsuwania i utrzymania
• Przykład obliczenia strat
• Kontrola wiązki krok po kroku
• Dokumentacja do zamówienia
• Typowe błędy
• Pytania i odpowiedzi

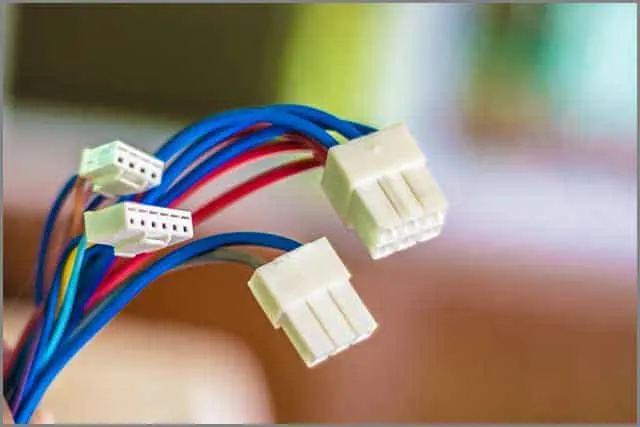

Rozpoznanie usterki: co rzeczywiście się przemieszcza?

Złącze obejmuje kilka odrębnych połączeń mechanicznych. Metalowy styk jest zaciśnięty na żyle przewodu, osadzony w komorze obudowy i połączony z pasującym stykiem drugiej części złącza. Obudowy utrzymuje zatrzask lub inne zamknięcie. Awaria każdego z tych miejsc może powodować podobny objaw: przerwę w zasilaniu przy poruszeniu wiązką.

Zacznij od oględzin po odłączeniu zasilania. Ustal, czy względem obudowy przesuwa się cały styk z przewodem, sama żyła wychodzi z zacisku, czy rozchodzą się obie części złącza. Zapisz położenie wadliwego obwodu, zanim rozbierzesz zespół. Rozłączenie i ponowne połączenie może chwilowo usunąć objaw i utrudnić znalezienie przyczyny.

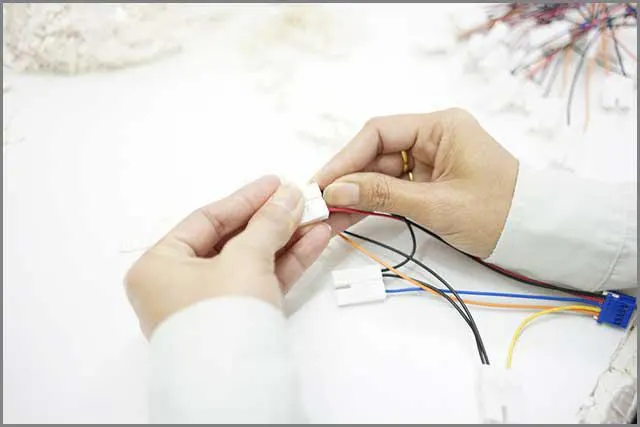

Cofanie się styku w obudowie: dlaczego przewód wychodzi razem z końcówką?

Styk może wejść do komory na tyle głęboko, by przewodzić prąd, ale nie osiągnąć położenia, w którym zaczep go blokuje. Podczas łączenia złącza siła od przeciwległego styku wypycha go wtedy w stronę przewodu. Przyczyną bywa niepełne wsunięcie, błędna orientacja, uszkodzony zaczep albo końcówka podobna wymiarowo, lecz nieprzeznaczona do danej obudowy.

Sprawdź numery katalogowe obudowy i styku oraz dopuszczalny przewód. Ta sama obudowa może współpracować z różnymi końcówkami, ale nie oznacza to ich dowolnej zamienności. Zbyt duża średnica izolacji lub niewłaściwie ułożona uszczelka również może utrudnić pełne osadzenie.

Po wsunięciu skontroluj pozycję styku względem powierzchni odniesienia podanej na rysunku. Dźwięk zatrzaśnięcia jest wskazówką, lecz jego brak lub obecność nie stanowi samodzielnego kryterium odbioru. Jeżeli konstrukcja przewiduje dodatkową blokadę styków, sprawdź jej położenie końcowe. Nie domykaj jej siłą: w niektórych konstrukcjach opór sygnalizuje niepełne osadzenie końcówki.

Uszkodzony zaczep wymaga postępowania przewidzianego przez producenta. Ręczne odginanie, klejenie lub wciskanie styku przypadkowym narzędziem nie daje podstaw do uznania naprawy za poprawną. Narzędzie do wyjmowania dobiera się do konkretnego złącza, aby nie uszkodzić komory ani powierzchni stykowych.

Niedostateczny i nadmierny zacisk: czego szukać pod powiększeniem?

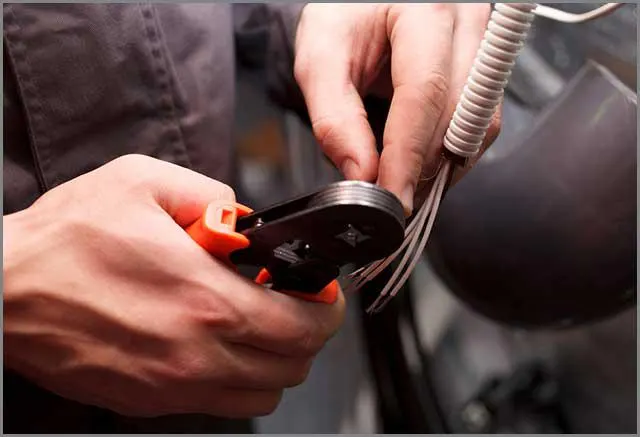

W końcówce z otwartymi skrzydełkami część zaciskana na żyle tworzy połączenie elektryczne i mechaniczne. Osobne skrzydełka obejmujące izolację podpierają przewód. Mocny chwyt izolacji może ukryć słabe połączenie żyły, dlatego pociągnięcie za cały przewód nie wystarcza do oceny jakości zacisku.

Niedostateczne zaciśnięcie może pozostawić zbyt luźno ułożone druciki. Nadmierne zaciśnięcie może je uszkodzić albo zdeformować końcówkę. Zmniejszanie wysokości zacisku bez odniesienia do specyfikacji nie jest więc metodą poprawy połączenia. Właściwą wysokość, miejsce jej pomiaru, długość odizolowania oraz narzędzie ustala dokumentacja zestawu: styk, przewód i oprzyrządowanie.

• Przygotowanie żyły: sprawdź, czy podczas odizolowania nie przecięto drucików i czy wszystkie trafiły do części zaciskowej.
• Położenie izolacji: nie powinna wejść w obszar przeznaczony do zaciskania metalowej żyły; granice określa rysunek.
• Kształt zacisku: szukaj pęknięć, asymetrii i odkształceń utrudniających wsunięcie styku do obudowy.
• Wyjście przewodu: oceń podparcie izolacji oraz przejście między odcinkiem sztywnym a elastycznym, zgodnie z konstrukcją końcówki.

Do pomiaru wysokości użyj przyrządu i sposobu pomiaru wskazanego w instrukcji. Próba wyrywania bada wytrzymałość połączenia; jeżeli ma oceniać zacisk na żyle, podparcie izolacji nie może zawyżać wyniku. Sposób przygotowania próbki musi odpowiadać metodzie producenta. Gdy wynik lub geometria budzą wątpliwości, przekrój zacisku może ujawnić wewnętrzne ułożenie drucików i deformację, których nie widać z zewnątrz.

Zatrzaski i prowadzenie przewodów: gdzie powinny trafiać obciążenia?

Blokada styku w komorze oraz zatrzask łączący obudowy pełnią różne funkcje. Dodatkowa blokada styków nie zabezpiecza automatycznie przed rozpięciem obudów. Z kolei prawidłowo zamknięty zatrzask obudowy nie dowodzi, że wszystkie końcówki są osadzone. Jeżeli przewidziano zabezpieczenie przed otwarciem zatrzasku, jego obecność i położenie również trzeba sprawdzić.

Oceń zamknięcie po ułożeniu wiązki w rzeczywistym miejscu montażu. Krótka gałąź przewodów może stale odciągać wtyk, a ciasny łuk przy wyjściu z obudowy obciążać poszczególne styki poprzecznie. Mocowanie powinno przejmować przewidywane siły, bez zgniatania izolacji. Zapas długości ma pozwalać na montaż i ruch przewidziany w projekcie, ale nie powodować ocierania o krawędzie.

Dla złącza na płytce trzeba również sprawdzić sposób przenoszenia sił na PCB: kołki ustalające, zaczepy, mocowanie do obudowy urządzenia i dopuszczalne obciążenia według rysunku. Podstawowe rozwiązania omawia artykuł o typach złączy PCB. W układzie uszczelnionym zakres średnic przewodu, zaślepki pustych komór i stan uszczelek są odrębnymi kryteriami; szerzej opisano je w tekście o złączach uszczelnionych.

Siła wsuwania a siła utrzymania: które wymaganie zastosować?

Nie istnieje jedna właściwa siła dla wszystkich złączy. Nawet w obrębie danej rodziny dokumentacja może rozróżniać warianty końcówek, przekroje przewodów i stan próbki. Przed badaniem zapisz kierunek obciążenia, sposób zamocowania, prędkość przemieszczenia, stan blokad oraz kryterium oceny. Wyniki uzyskane przy różnych warunkach nie muszą być porównywalne.

Wartość minimalna z próby wytrzymałości nie jest automatycznie siłą do rutynowego ciągnięcia każdego gotowego wyrobu. Próba do uszkodzenia służy ocenie wyznaczonej próbki. Nieniszcząca kontrola montażowa wymaga osobno zatwierdzonego obciążenia i czasu jego działania. Bez tych danych nie ustalaj progu „na wyczucie”.

Podczas pomiaru siłomierzem zamocuj części zgodnie z instrukcją i unikaj dodatkowego zginania. Zapisuj zarówno siłę, jak i miejsce uszkodzenia. Zerwanie żyły, wysunięcie jej z zacisku i wyłamanie zaczepu odpowiadają innym mechanizmom awarii.

Przykład obliczenia: dlaczego ciągłość nie wyklucza grzania?

Połączenie o podwyższonej rezystancji nadal może zamykać obwód. Spadek napięcia opisuje zależność ΔU = I × R, a moc zamieniana na ciepło P = I² × R. Symbol I oznacza prąd, a R rezystancję ocenianego połączenia. Wynik dotyczy wybranego odcinka toru, nie automatycznie całej wiązki.

Przykład założony, nie wynik pomiaru: przyjmij prąd stały 5 A oraz dwa hipotetyczne stany tego samego połączenia: rezystancję 0,010 Ω i 0,050 Ω. Zakładamy stały prąd oraz niezmienną rezystancję podczas obliczenia. Nie są to limity odbioru ani wartości deklarowane dla określonego złącza.

• Dla 0,010 Ω: ΔU = 5 × 0,010 = 0,05 V; P = 5² × 0,010 = 0,25 W.
• Dla 0,050 Ω: ΔU = 5 × 0,050 = 0,25 V; P = 5² × 0,050 = 1,25 W.
• Wzrost rezystancji jest pięciokrotny: 0,050 / 0,010 = 5. Przy niezmienionym prądzie moc strat również rośnie pięciokrotnie: 1,25 / 0,25 = 5.

Z tych obliczeń nie wynika temperatura złącza. Do jej oceny potrzebne są warunki odprowadzania ciepła, temperatura otoczenia, obsadzenie komór i rzeczywisty przebieg obciążenia. Pomiar małej rezystancji metodą czteroprzewodową ogranicza wpływ przewodów pomiarowych; parametry elektryczne badania trzeba dobrać według dokumentacji, aby nie zmienić stanu powierzchni stykowych.

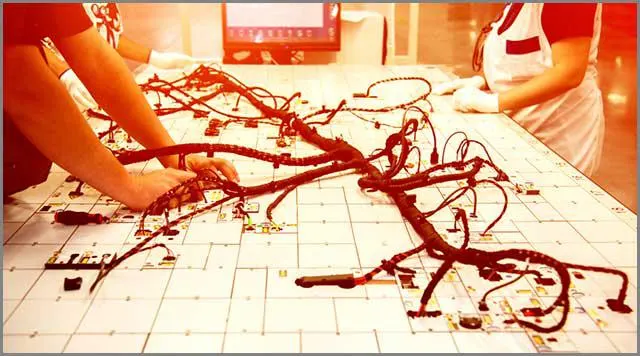

Kontrola wiązki krok po kroku

Poniższą listę można przenieść do karty kontroli. Przy każdym punkcie zapisz kryterium, wynik i identyfikator badanego złącza. Zakres kontroli każdej sztuki oraz badań próbek powinien wynikać z uzgodnionego planu odbioru.

1. Potwierdź dokumentację: wersję rysunku, numery katalogowe, listę połączeń, wymagane blokady i instrukcję zaciskania.
2. Sprawdź przygotowanie przewodu: przekrój żyły, średnicę izolacji, długość odizolowania i brak uszkodzonych drucików.
3. Oceń zacisk: wygląd, wysokość lub inne wymiary wymagane dla danej konstrukcji. Wykonaj przewidziane badania próbek.
4. Zweryfikuj komory: numerację od właściwej strony złącza, orientację końcówek i głębokość osadzenia. Skontroluj utrzymanie styku zatwierdzoną metodą.
5. Sprawdź blokady: położenie zabezpieczenia styków, pełne połączenie obudów i zamknięcie zatrzasku. Nie pomijaj zaślepek ani uszczelek wymaganych rysunkiem.
6. Przeprowadź kontrolę elektryczną: porównaj połączenia z listą, sprawdź brak niezamierzonych zwarć oraz wymagane parametry rezystancji. Pozostałe próby wykonuj wyłącznie według ustalonej procedury.
7. Oceń ułożenie: sprawdź zapas długości, mocowania, łuki i możliwe miejsca przetarcia. Jeżeli przewidziano badanie podczas ruchu, określ ruch oraz sposób wykrywania krótkich przerw.
8. Zamknij zapis kontroli: powiąż wynik z partią części, użytym narzędziem i przyrządem. Niezgodną wiązkę odseparuj; po naprawie powtórz kontrole objęte zmianą.

Przyrząd kontrolny nie powinien maskować niepełnego osadzenia styku ani uszkadzać jego powierzchni. Sam pomiar ciągłości nie potwierdza wytrzymałości zatrzasku. Dobór badań elektrycznych rozwija artykuł o testowaniu przewodów.

Jeżeli dokumentujesz wadę zdjęciem, pokaż widok czoła złącza, wejście przewodów i szczegół podejrzanego miejsca. Dodaj oznaczenie komory oraz punkt odniesienia z rysunku. Fotografia ułatwia identyfikację cofniętego styku lub pękniętego zatrzasku, ale nie zastępuje pomiaru siły ani oceny wnętrza zacisku. Zachowane w artykule ilustracje mają charakter poglądowy; nie stanowią dokumentacji takich badań.

Co przekazać do zamówienia i uzgodnienia odbioru?

Rysunek wiązki powinien określać punkty pomiaru długości, tolerancje, rozgałęzienia, położenie mocowań i widoki złączy z numeracją komór. Lista połączeń musi jednoznacznie wskazywać początek i koniec każdej żyły. Sam kolor przewodu nie wystarcza, zwłaszcza gdy powtarza się w kilku obwodach.

W zestawieniu komponentów BOM uwzględnij obudowy, styki, zabezpieczenia, uszczelki, zaślepki i przewody. Zamiennik wymaga weryfikacji zgodności mechanicznej, elektrycznej i procesowej, a nie tylko porównania wyglądu. Dodaj dokumenty określające zaciskanie, siły kontrolne i badania gotowego zespołu.

Zakres wykonania i kontroli zależy od dostawcy i rysunku. Przy uzgadnianiu wiązek przewodów na zamówienie oraz złączy do wiązek warto wskazać brakujące wymagania przed zatwierdzeniem dokumentacji. W projekcie obejmującym montaż PCB i wsparcie w doborze lub pozyskiwaniu części trzeba też ustalić odpowiedzialność za zgodność wiązki ze złączem na płytce.

Typowe błędy, które utrudniają wykrycie przyczyny

• Uznanie każdej przerwy za wadę zacisku. Najpierw sprawdź, który element się przemieszcza.
• Dobór szczęk tylko do przekroju przewodu. Liczy się również geometria konkretnej końcówki i zatwierdzone oprzyrządowanie.
• Dociśnięcie złącza mimo dużego oporu. Zatrzymaj montaż i sprawdź orientację, styki oraz blokady.
• Zalanie wadliwego zacisku lutem. Nie zastępuje poprawnego zaciskania i może usztywnić żyłę przy wyjściu z końcówki.
• Zastąpienie próby mechanicznej sygnałem multimetru. Ciągłość i utrzymanie styku wymagają osobnych kryteriów.
• Pomijanie kontroli po naprawie. Wyjęcie styku może zmienić stan zaczepu, uszczelki lub sąsiednich przewodów.

Pytania i odpowiedzi

Czy wystarczy lekko pociągnąć za przewód po wsunięciu styku?

Tylko wtedy, gdy instrukcja danej rodziny złączy przewiduje taki krok i określa sposób wykonania. Bez ustalonej siły wynik zależy od operatora. Taka kontrola nie zastępuje pomiaru zacisku ani próby wyrywania na próbce.

Skąd wziąć dopuszczalną siłę wsuwania i minimalną siłę utrzymania?

Ze specyfikacji produktu i instrukcji montażu dla konkretnych numerów katalogowych. Sprawdź, czy zapis dotyczy styku w obudowie, zacisku przewodu, czy całego złącza. Jeżeli brakuje wymagania lub warunków badania, należy uzgodnić je z dostawcą przed odbiorem.

Czy dodatkowa blokada naprawi styk, który nie zatrzaskuje się w obudowie?

Nie należy traktować jej jako naprawy. Najpierw trzeba ustalić przyczynę: niewłaściwą końcówkę, niepełne osadzenie lub uszkodzenie. Dodatkową blokadę montuje się zgodnie z instrukcją dopiero po spełnieniu wymagań dotyczących osadzenia styków.

Wiązka przechodzi kontrolę ciągłości, ale urządzenie czasem się wyłącza. Co sprawdzić?

Osadzenie styków, zatrzaski, zaciski oraz obciążenie przewodów po zamontowaniu. W uzgodnionym badaniu można monitorować krótkie przerwy podczas określonego ruchu i mierzyć spadek napięcia przy zadanym obciążeniu. Zwykły multimetr może nie zarejestrować chwilowej przerwy; sposób pomiaru musi odpowiadać charakterowi usterki.
