Kable robotów: jak dobrać promień gięcia, skręt i sprawdzić trwałość?

Kable robotów dobiera się do rzeczywistego przebiegu ruchu: promienia gięcia, kąta skrętu na określonej długości oraz warunków elektrycznych i środowiskowych. Dopuszczalne promienie, skręt i deklarowaną liczbę cykli trzeba odczytać z karty konkretnego kabla wraz z warunkami badania; sama giętkość nie potwierdza przydatności do robota. Trwałość gotowej wiązki należy sprawdzić w próbie odwzorowującej zastosowanie, z licznikiem cykli, wykrywaniem przerw i pomiarem rezystancji, a następnie oględzinami drucików żył po zdjęciu izolacji.

Gięcie i skręcanie wymagają osobnej oceny

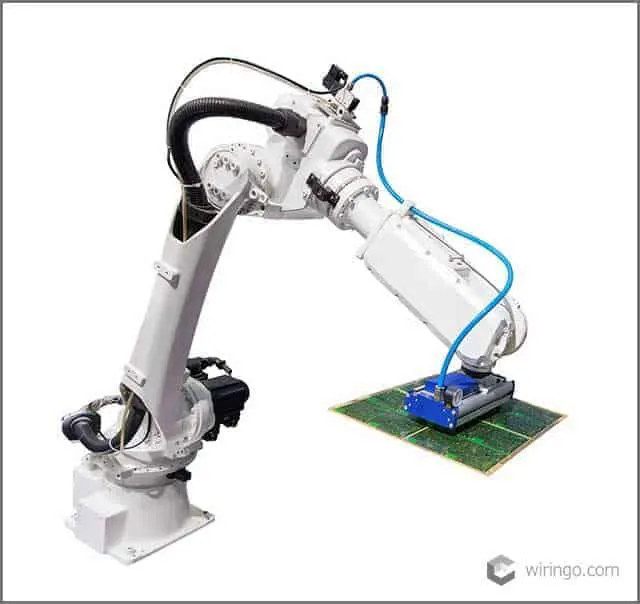

Gięcie zmienia krzywiznę kabla. Skręcanie oznacza obrót jego przekrojów względem siebie wokół osi podłużnej. W prowadniku płaskim może dominować powtarzalne zginanie, natomiast przy nadgarstku robota często dochodzi do jednoczesnego zginania i skręcania. Przewód przeznaczony do prowadnika nie jest automatycznie odpowiedni do takiego ruchu złożonego.

Określenie „kabel skrętny” bywa niejednoznaczne: może sugerować skręcone ze sobą żyły. W dokumentacji lepiej zapisać „kabel dopuszczony do cyklicznego skręcania” i wskazać wymagane warunki. Także miękki płaszcz i żyła z cienkich drucików nie zastępują danych o trwałości całej konstrukcji, łącznie z ekranem i izolacją.

Próba samego kabla odpowiada na inne pytanie niż próba gotowego zespołu ze złączami i osłonami. Zakres zamawianego wyrobu warto doprecyzować, korzystając z rozróżnienia między zespołem kablowym a wiązką przewodów.

Jak opisać warunki pracy przed wyborem kabla

Zacznij od trasy przewodu i położeń ramienia, również podczas dojazdu do stanowiska, wymiany narzędzia i ruchów serwisowych. Zapisz punkty zamocowania oraz odcinki, które mogą się swobodnie zginać i skręcać. Największe obciążenie kabla nie musi wystąpić przy największym kącie pojedynczej osi: zależy także od ustawienia pozostałych osi i przebiegu wiązki.

• Warunki mechaniczne: najmniejszy promień na całej trasie, zakres skrętu, długość czynna, skok, prędkość, przyspieszenie, ewentualny naciąg oraz miejsca tarcia.
• Warunki elektryczne: napięcie, prąd, przekrój i liczba żył, wymagania transmisji danych, ekranowanie oraz sposób zakończenia ekranu.
• Otoczenie: temperatura kabla podczas pracy, oleje, chłodziwa, środki myjące i narażenie na ścieranie. Zapisz konkretne medium, jego stężenie i sposób kontaktu.
• Trwałość: wymagany okres użytkowania wyrażony liczbą zdefiniowanych cykli ruchu, warunki przeglądów i kryteria wymiany.

Dobór materiału płaszcza i izolacji wymaga sprawdzenia odporności konkretnej mieszanki. Sama nazwa tworzywa nie potwierdza zachowania kabla w danym chłodziwie ani przy zadanej temperaturze. Materiały izolacyjne opisuje szerzej artykuł o izolacji przewodów i kabli; ostateczne wymagania należy jednak odnosić do dokumentacji wybranego wyrobu.

Promień gięcia: od zapisu w karcie do wymiaru na rysunku

Karta katalogowa może podawać minimalny promień jako wielokrotność średnicy zewnętrznej kabla: r_min = k · D. Symbol D oznacza średnicę całego kabla z płaszczem, a k jest współczynnikiem dla określonego sposobu użytkowania. Nie należy podstawiać średnicy pojedynczej żyły ani stosować wartości dla ułożenia stałego do ruchu cyklicznego.

Sprawdź, jak producent definiuje promień: względem wewnętrznej powierzchni kabla czy jego osi. Wymiar prowadnika lub trzpienia badawczego trzeba odnieść do tej samej definicji. Jeśli karta nie rozstrzyga sposobu pomiaru, wymaga to wyjaśnienia przed zatwierdzeniem rysunku. Uwzględnij również tolerancję średnicy kabla i ułożenie poszczególnych przewodów w prowadniku.

Przykład założony: obliczenie minimalnego promienia

Wyłącznie do pokazania rachunku przyjmijmy D = 8 mm oraz hipotetyczny zapis k = 10 dla pracy dynamicznej. Obie liczby są założone, nie pochodzą z karty konkretnego produktu i nie są zaleceniem doboru. Zakładamy dodatkowo, że promień jest mierzony do wewnętrznej powierzchni kabla.

r_min = 10 · 8 mm = 80 mm. Jeśli w tym samym przykładzie kabel przylega do okrągłego trzpienia, jego minimalna średnica wynika z geometrii: d_trzpienia = 2 · r_min = 160 mm. Promień nie jest średnicą. Obliczenie wyznacza tylko granicę geometryczną dla przyjętych danych; nie dowodzi trwałości przy określonej liczbie cykli.

W rzeczywistym projekcie zastąp D i k wartościami wskazanymi w dokumentacji kabla. Następnie sprawdź najmniejszy promień w całej trajektorii, zwłaszcza przy zaciskach, wyjściu z prowadnika i złączach. Lokalny ostry łuk może przekroczyć dopuszczalne warunki mimo poprawnego nominalnego promienia prowadnika.

Skręcanie: kąt trzeba powiązać z długością

Podany w karcie kąt skrętu ma sens tylko razem z długością, na której jest rozłożony. Średnią intensywność skręcenia można zapisać jako q = θ / L, gdzie θ jest względnym obrotem końców czynnego odcinka, a L jego długością. Dla kąta w stopniach i długości w metrach wynik ma jednostkę °/m. Nie jest to automatycznie kąt osi robota: mocowania i trasa kabla decydują, jaka część obrotu obciąża dany odcinek.

Zapis ±θ opisuje wychylenia od położenia neutralnego, a przejście między skrajnymi położeniami obejmuje 2θ. W planie trzeba więc podać zarówno amplitudę, jak i sekwencję ruchu. Wzór q opisuje średnią; przy ciasnym uchwycie lub tarciu skręt może skupiać się na krótkim fragmencie. Skrócenie długości czynnej przy zachowaniu kąta zwiększa obciążenie tego odcinka.

Dopuszczalne kąty, długości i liczby cykli należy przepisać z karty wraz z opisem badania. Osobna deklaracja odporności na gięcie i osobna deklaracja odporności na skręcanie nie potwierdzają jeszcze trwałości przy ich jednoczesnym występowaniu. Dla takiego zastosowania potrzebna jest ocena ruchu złożonego.

Liczba cykli: co dokładnie ma zliczać stanowisko

Nie ma jednej liczby cykli właściwej dla wszystkich kabli robotów. Wynik katalogowy odnosi się do określonego promienia, kąta, długości, temperatury, prędkości i sposobu mocowania. Nie wolno przenosić go na ciaśniejszy łuk lub większy skręt bez potwierdzenia. Liczbę cykli wymaganych w zastosowaniu ustala użytkownik; deklaracja producenta stanowi podstawę porównania tylko przy zgodnych warunkach.

Jako roboczą definicję cyklu można przyjąć: położenie neutralne → dodatnie skrajne → ujemne skrajne → neutralne. To propozycja zapisu próby, a nie definicja normowa. Jeżeli producent inaczej liczy ruchy lub podaje liczbę suwów, trzeba uzgodnić przeliczenie. Cykl programu robota może zawierać kilka obciążeń kabla i nie musi odpowiadać cyklowi stanowiska.

Licznik powinien zwiększać wskazanie po potwierdzeniu wykonania pełnej sekwencji, nie po samym wysłaniu polecenia ruchu. Przerwaną sekwencję zapisuje się osobno, wraz z położeniem i przyczyną zatrzymania. Osiągnięcie celu oznacza zakończenie zaplanowanej próby; wynik dodatni wymaga jeszcze spełnienia kryteriów odbioru.

Szablon planu próby zginania i skręcania

Poniższy szablon służy do przygotowania procedury, nie zastępuje normy badawczej ani dokumentacji producenta. Przed rozpoczęciem uzupełnij wszystkie pola. Liczbę próbek i sposób ich pobrania określ w planie kwalifikacji; wynik pojedynczego egzemplarza nie opisuje rozrzutu trwałości całej partii.

Próg względnego wzrostu rezystancji można zapisać jako δ = (R − R₀) / R₀. R₀ to wartość początkowa, a R wynik porównawczy przy tej samej temperaturze albo po uzgodnionej korekcji temperaturowej. Warunek zatrzymania ma postać δ ≥ δ_gr; wartość δ_gr ustala użytkownik z uwzględnieniem funkcji obwodu i niepewności pomiaru. Nie istnieje tu uniwersalny próg przyjęty w tym artykule.

Rejestr zdarzeń powinien łączyć wynik pomiaru z numerem cyklu, czasem i pozycją mechanizmu. Osobno zapisuj zatrzymanie wskutek uszkodzenia próbki, awarię stanowiska oraz planowaną przerwę. Pozwala to uniknąć przypisania kablowi uszkodzenia uchwytu lub przewodu pomiarowego.

Jak wykrywać pęknięte druciki żyły

Pomiar podczas ruchu i kontrola rezystancji

Żyła wielodrutowa może nadal przewodzić po pęknięciu części drucików. Zwykły sygnalizator ciągłości nie potwierdza więc jej pełnej sprawności. W czasie ruchu rejestruj krótkotrwałe przerwy, a zmianę rezystancji oceniaj względem wartości początkowej. Zapisz minimalny czas przerwy wykrywany przez układ; powolne odczyty mogą pominąć zdarzenie występujące tylko w określonej pozycji.

Do pomiaru małych rezystancji przydatna jest metoda czteroprzewodowa, która ogranicza wpływ rezystancji przewodów pomiarowych. Trzeba jednak ustalić punkty pomiarowe: jeśli badany odcinek obejmuje styki złączy, ich pogorszenie również wpłynie na wynik. Kontroluj temperaturę i stabilność połączeń. Wzrost rezystancji jest sygnałem do diagnostyki, ale sam nie pozwala policzyć pękniętych drucików ani jednoznacznie wskazać przyczyny.

Brak zauważalnego wzrostu także nie wyklucza uszkodzenia: pozostałe druciki i kontakt między nimi mogą podtrzymywać przewodzenie. Dlatego pomiar elektryczny uzupełnia się oględzinami. Podstawowe rodzaje pomiarów opisuje artykuł o testowaniu przewodów. W kablach sygnałowych dodatkowo sprawdza się transmisję według wymagań użytego interfejsu; sama ciągłość żył nie potwierdza jakości sygnału ani skuteczności ekranu.

Oględziny po zdjęciu płaszcza i izolacji

1. Po bezpiecznym zatrzymaniu i odłączeniu zasilania oznacz strefy największego zgięcia, skrętu oraz wyjścia z uchwytów. Powiąż je z zapisanymi zdarzeniami.
2. Zdejmij płaszcz i obejrzyj ekran, wypełnienie oraz izolację żył. Zachowaj oznaczenia położenia elementów.
3. Usuń izolację wybranych żył narzędziem i metodą, które nie nacinają miedzi. Nie ciągnij za druciki; przygotowanie próbki może samo spowodować uszkodzenia.
4. Oglądaj odsłonięte druciki w powiększeniu, również po ostrożnym rozdzieleniu splotu. Zapisz liczbę widocznych pęknięć, ich położenie, przetarcia i ślady kontaktu z innymi elementami.
5. Porównaj obraz z nieobciążonym odcinkiem odniesienia przygotowanym tą samą metodą. W razie niejednoznaczności zleć ocenę przełomu lub przekroju.

Jest to kontrola niszcząca: rozebranego fragmentu nie przywraca się do pracy. Brak pęknięć w obejrzanym miejscu nie dowodzi ich braku w całej długości. Zakres rozebrania próbki i kryterium dopuszczalności uszkodzeń należy ustalić przed badaniem, a nie dopasowywać do otrzymanego wyniku.

Montaż i typowe błędy

Długość wiązki ustalaj na podstawie pełnego ruchu. Przewód nie może napinać złączy w położeniach skrajnych, a jego zapas nie powinien tworzyć pętli ocierających o konstrukcję. Odciążenie mechaniczne, przepusty i osłony dobiera się razem z kablem. Pomocną listę zagadnień zawiera tekst o doborze przewodów do zespołów kablowych.

• Promień statyczny przyjęty dla ruchu: odczytaj osobne wymagania dla cyklicznego gięcia.
• Kąt bez długości czynnej: wpisz do rysunku rozstaw mocowań i sposób rozłożenia skrętu.
• Zbyt ciasne opaski: mocuj zgodnie z instrukcją, bez zgniatania płaszcza i blokowania przewidzianego ruchu.
• Badanie samego kabla zamiast zespołu: uwzględnij złącza, odciążenia, ekran i osłony stosowane w urządzeniu.
• Pomiar dopiero po zatrzymaniu: przerwa zależna od położenia może zniknąć po wyprostowaniu kabla.
• Wynik „ciągłość poprawna” uznany za pełny odbiór: sprawdź również rezystancję, stan izolacji, druciki i wymagane parametry sygnałowe.

Najczęstsze pytania o kable robotów

Czy kabel do prowadnika nadaje się do nadgarstka robota?

Tylko jeśli dokumentacja dopuszcza występujące tam skręcanie i pozostałe obciążenia. Deklaracja powtarzalnego gięcia w płaskim prowadniku nie wystarcza. Sprawdź kąt, długość czynną i jednoczesne zginanie.

Ile cykli powinien wytrzymać kabel?

Wymaganą liczbę wyznacza przewidywana praca urządzenia i plan utrzymania ruchu. Dobór opiera się na deklaracji producenta dla porównywalnych warunków, a próbę odbiorczą opisuje uzgodniona procedura. Bez promienia, kąta i definicji cyklu sama liczba nie daje podstaw do porównania.

Czy większy promień gięcia pozwala zwiększyć dopuszczalny skręt?

Nie można przyjąć takiej zamiany. Są to różne obciążenia, a zależność trwałości od ich połączenia wymaga potwierdzenia dla konkretnego kabla. Większy łuk nie uprawnia do przekroczenia granicy skręcania z karty.

Czy prawidłowa rezystancja wyklucza pęknięte druciki?

Nie. Uszkodzenie może być lokalne, maskowane kontaktem między drucikami albo niewidoczne przy rozdzielczości zastosowanego miernika. W kwalifikacji połącz rejestrację podczas ruchu, porównanie rezystancji i oględziny po zdjęciu izolacji według ustalonego planu.
