Szukasz sposobu na zbudowanie obwodów bez błędów w projekcie? Jeśli twoja odpowiedź brzmi "tak", potrzebujesz Prototyp płytki drukowanej.
Zanim zaczniesz cokolwiek robić, ważne jest, aby upewnić się, że płytki drukowane są w dobrym stanie. To jest Prototyp płytki drukowanej.
Nie ma znaczenia, jak świetnym projektantem jesteś; małe błędy na płytce drukowanej mogą prowadzić do katastrof dla komponentów płytki drukowanej. Ale możesz uniknąć tego wszystkiego, używając prototypu.
W tym artykule zagłębimy się głębiej w to, dlaczego i kiedy powinieneś użyć prototypu PCB.
Trzymaj się tam!
Treść
Co to jest prototypowa płytka drukowana?
Różnice między prototypową płytką drukowaną a płytką stykową bez
Korzyści z prototypowania PCB
Kiedy używać prototypu PCB
Uwagi dotyczące prototypowania produktów PCB
Różne sposoby prototypowania projektów za pomocą płytek drukowanych
Myśli końcowe
Co to jest Prototyp płytki drukowanej?
Prototypowanie jest niezbędne, szczególnie jeśli chodzi o produkcję elektryczną. Tak więc, w przypadku obwodu, to, czego potrzebujesz, to prototypowa płytka drukowana.
Tak więc prototypowe płytki drukowane to po prostu próbki produktów, które pozwalają sprawdzić, czy projekty obwodów działają poprawnie.

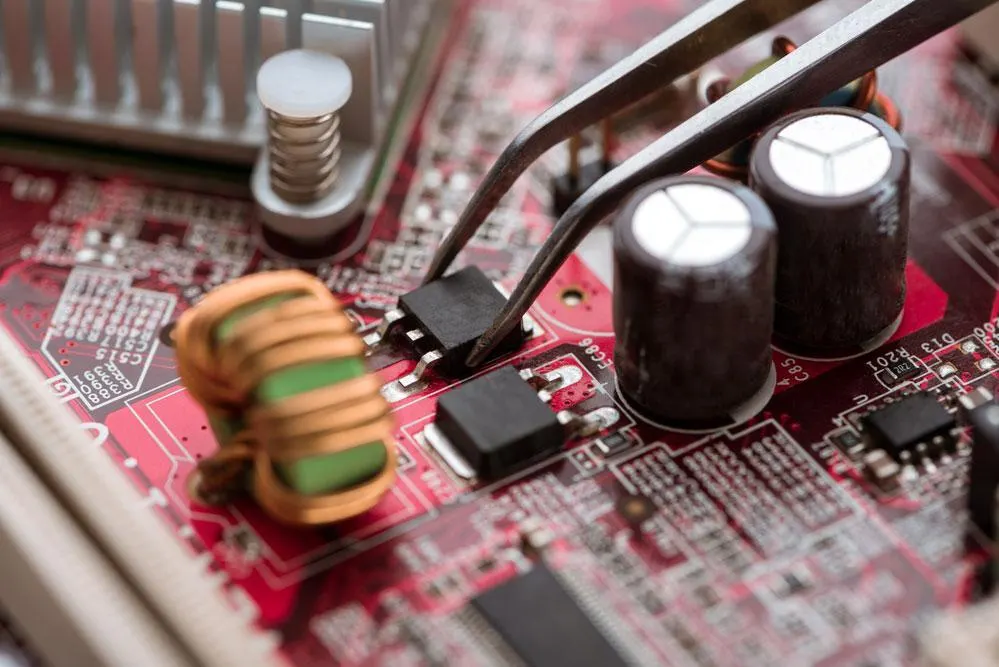

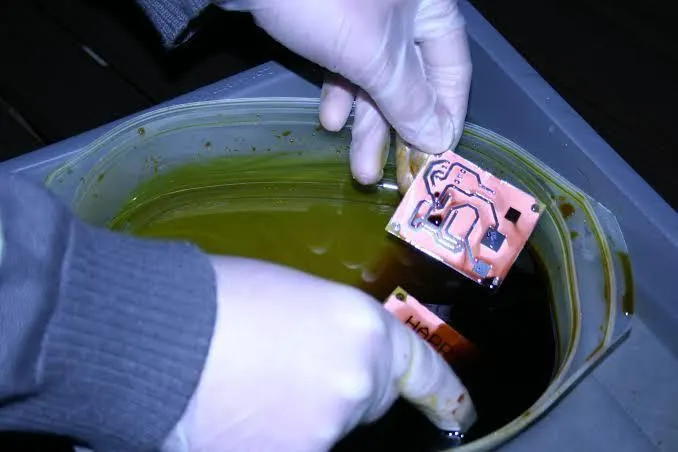

Prototyp płytki drukowanej
Źródło:
Wikimedia Commons
W większości przypadków prototypy są zwykle przeznaczone do podstawowych testów. Ale to inny przypadek prototypów PCB. Jak? Prototypy PCB muszą być w pełni funkcjonalne. W związku z tym chcesz przetestować, które komponenty działają na poziomie podstawowym i ewentualnie sprawdzić, czy cały projekt obwodu jest poprawny.
Rodzaje Prototyp płytki drukowanej
Rzeczywiście, istnieją różne prototypy PCB do testowania różnych projektów obwodów. Ponadto najprawdopodobniej będziesz musiał użyć wielu płytek drukowanych podczas budowania obwodów.
Tak więc niektóre z tych prototypów PCB obejmują:
1. Działające prototypowe płytki pcb
Ten prototyp PCB zawiera wszystkie funkcje i cechy ostatecznego projektu i jest w pełni funkcjonalny. Możesz użyć tego typu prototypu PCB do przetestowania błędów w projekcie i sprawdzenia gotowego projektu.
2. Modele wizualne
Głównym celem modelu wizualnego jest przetestowanie właściwości fizycznych projektu płytki drukowanej i struktur komponentów płytki drukowanej. Możesz użyć modeli graficznych jako prototypu, ponieważ jest to niedrogi i łatwy sposób testowania i przeglądania projektów płytek drukowanych.

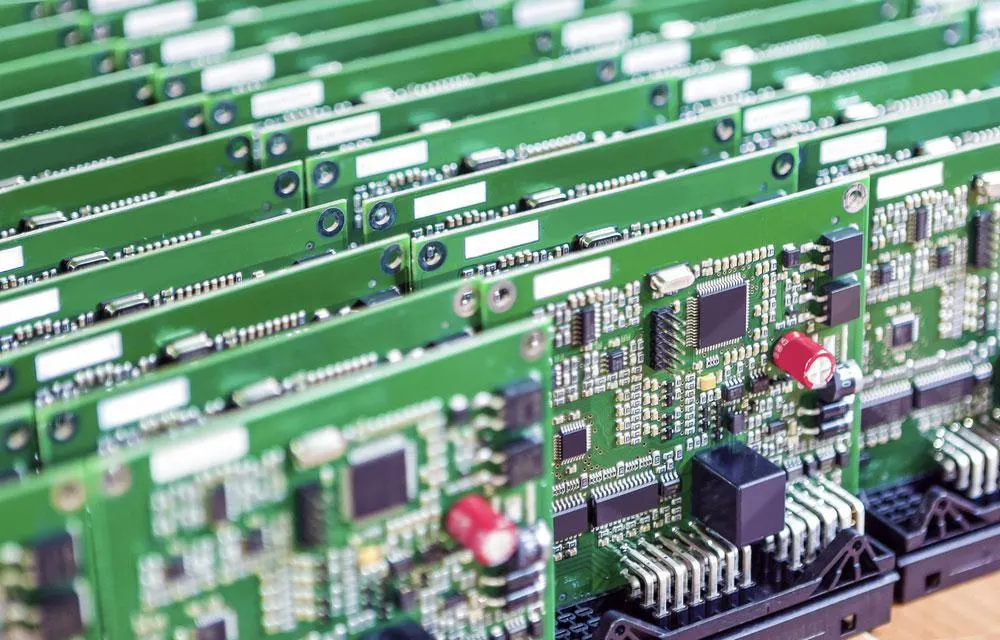

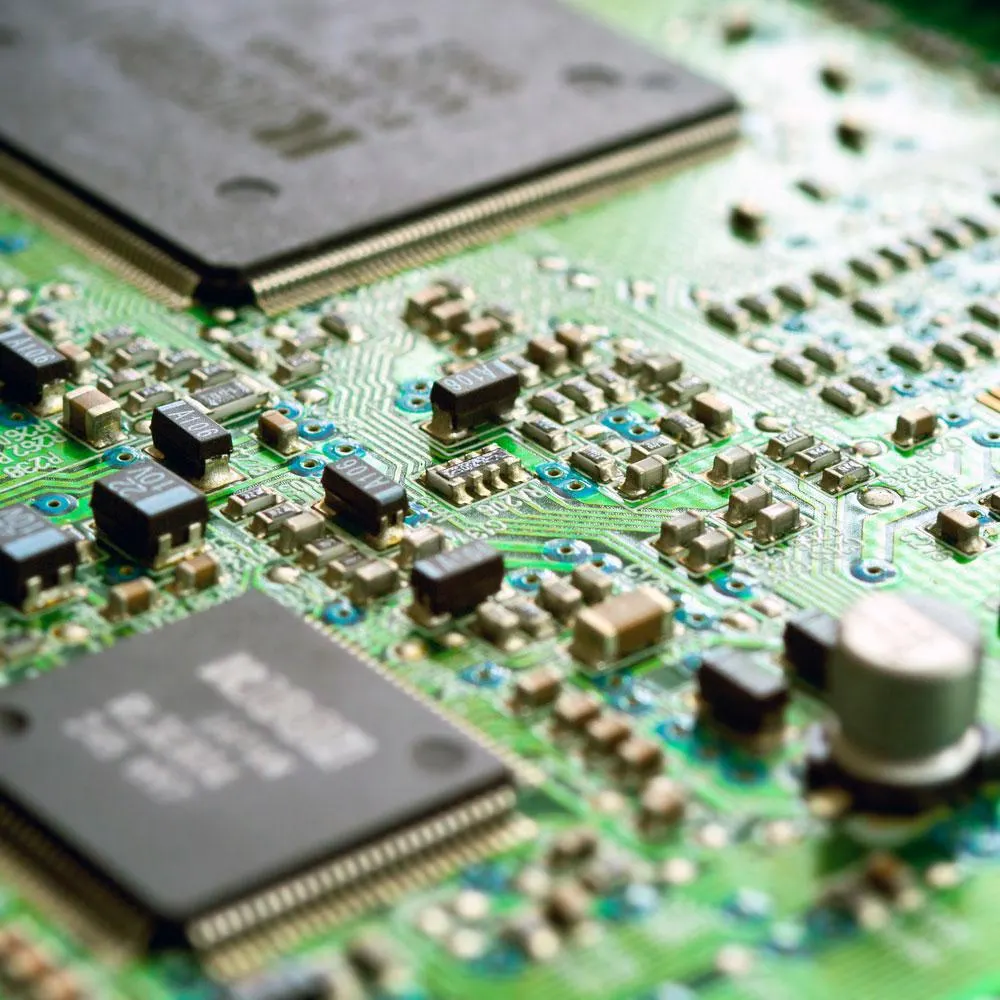

Płytka drukowana
3. Funkcjonalne prototypy PCB
Ten prototyp jest najbliższy ostatecznemu projektowi. Zwykle istnieje tylko kilka różnic ekonomicznych i dokładnie pokazuje, jak działałby twój plan i jak wygląda.
4. Prototypowa płytka drukowana Proof-of-concept
Głównym celem tego typu prototypu PCB jest sprawdzenie, czy Twój projekt jest użyteczny. W związku z tym nie ma wszystkich funkcji projektu obwodu. Zajmuje tylko podstawowe funkcje.
Różnice między prototypową płytką drukowaną a płytką stykową bez
Prototypowe płytki pcb i płytki stykowe bez są pomocne w prototypowaniu w świecie elektronicznym. Ale mają szczególne różnice, które je wyróżniają.
Płytki stykowe bez mają siatkę z wbudowanymi klipsami, które umożliwiają wykonywanie połączeń.

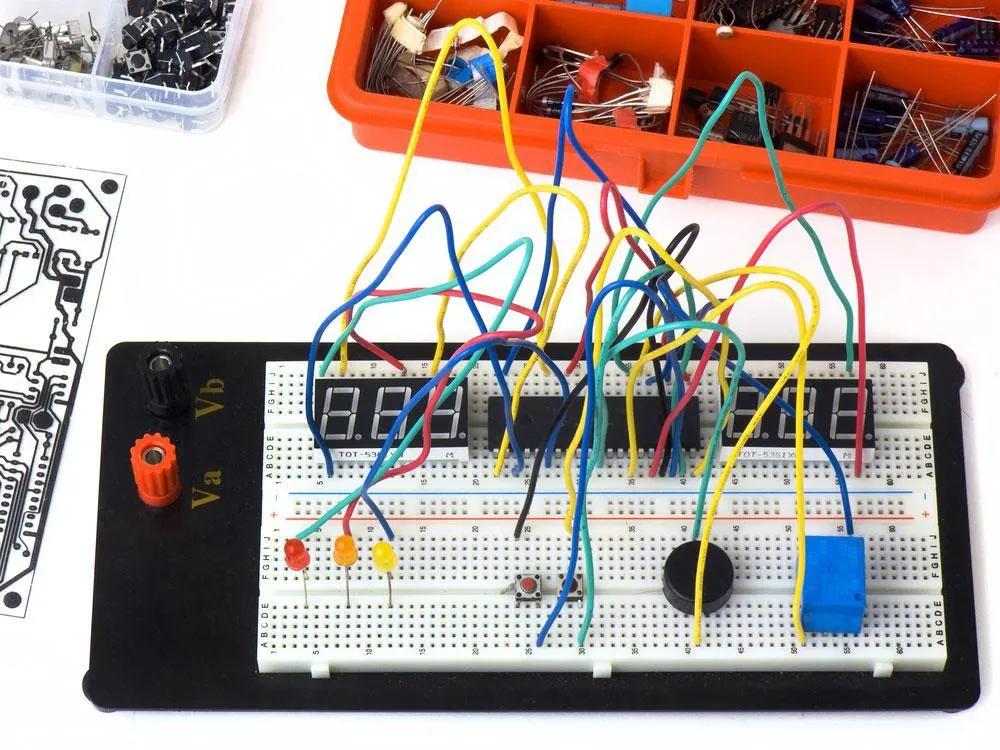

Makiet
Najlepszą częścią płytki stykowej bez jest jej czasowy i wielokrotnego użytku charakter. Możesz łatwo zdjąć to, co zaprojektowałeś i uratować płytkę stykową. Z tego powodu płytki stykowe świetnie nadają się do prototypowania.
Ponadto można przetestować projekt obwodu, aby sprawdzić, czy działa przed zaprojektowaniem płytki drukowanej.
Istnieją jednak pewne wady używania płytek stykowych do prototypowania. Po pierwsze, chociaż świetnie nadaje się do określonych obwodów, możesz używać tylko komponentów przelotowych.
Z drugiej strony prototypowe płytki drukowane wykorzystują elementy montowane powierzchniowo. W ten sposób unikają wszystkich problemów spowodowanych używaniem szczegółów przelotowych.

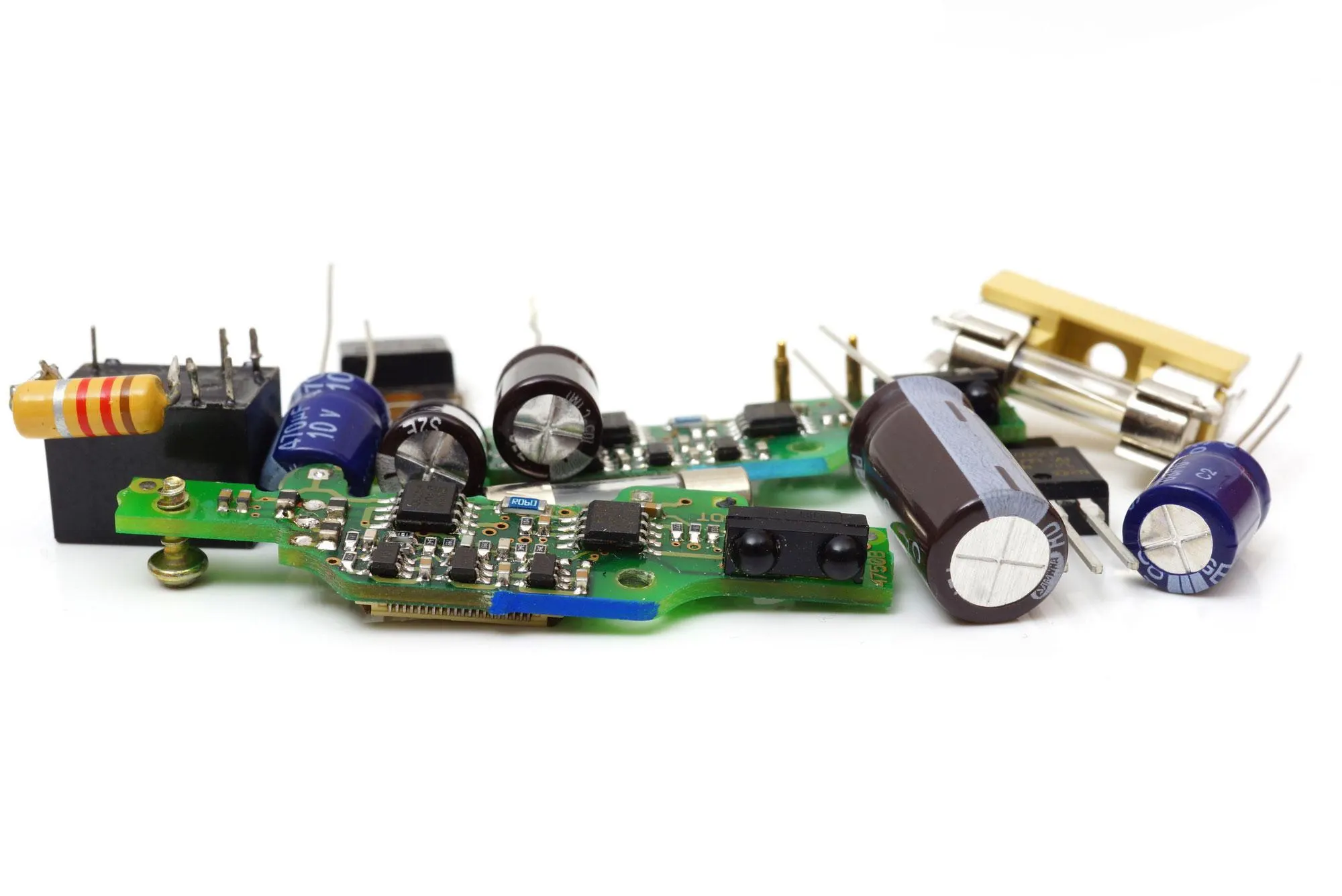

Elementy elektroniczne PCB
Zasadniczo zalecamy stosowanie prototypowych płytek drukowanych zamiast płytek stykowych bez lutowiających do prototypowania w nowoczesnych obwodach.
Korzyści z Prototyp płytki drukowanej
Prototypy mogą wydawać się pakowane w szereg dodatkowych wydatków, ale nie możemy kwestionować ich znaczenia w procesie projektowania.
Pozwalając na testowanie różnych konstrukcji, umożliwia również dodawanie i usuwanie komponentów. Z tego powodu istnieje wiele zalet prototypowania, które sprawiają, że proces projektowania jest mniej stresujący.
Przyjrzyjmy się bliżej tym korzyściom:
1. Skrócona oś czasu
Przed zbudowaniem ostatecznej wersji zwykle testujesz różne wersje podczas tworzenia projektu PCB. Może to być bardzo czasochłonne, ale prototypowanie PCB może pomóc przyspieszyć działanie.
2. Przegląd produkcji i pomoc
Korzystając z usługi prototypowania PCB, otrzymasz dodatkowy zestaw oczu, które pomogą Ci wykryć wszelkie błędy, które przegapiłeś. Różne problemy mogą prowadzić do wad projektowych i innych problemów, gdy ich nie zauważysz.
Produkcja PCB
3. Dokładny, niezawodny prototyp
Problemy po zbudowaniu płytki drukowanej stają się przeszłością dzięki prototypowaniu. Rzeczywiście, dokładny prototyp eliminuje większość problemów i problemów z projektem.
Ponadto jest to reprezentacja produktywności ostatecznego projektu. Możesz więc przetestować wiele rzeczy, w tym testy funkcjonalne, projekt produktu końcowego, projekt PŁYTKI DRUKOWANEJ i testy warunkowe.
4. Testuj komponenty indywidualnie
W przypadkach, w których nie można łatwo wykryć błędów, prototypowanie pozwala na indywidualne przetestowanie komponentów, aby pomóc w znalezieniu błędu.
5. Niższe koszty
Prototypowanie PCB pomaga obniżyć koszty, zapobiegając błędom, które będą kosztować więcej pieniędzy.
Jak? Dzięki prototypowaniu można wykryć błędy wystarczająco wcześnie.
Kiedy używać prototypu PCB
Chociaż prototypowanie jest niezbędne do testowania i projektowania, istnieje kilka wskazówek, których należy przestrzegać przed ich użyciem, jeśli chcesz być opłacalny.
1. Tworzenie nowych produktów
Podczas tworzenia nowego produktu lub projektu prototypowanie pokazuje jego duże znaczenie. Pomyśl o tym w ten sposób: musisz wiedzieć, jakie funkcje działają w Twoim projekcie i wykryć wszelkie problemy, zanim zaczniesz tworzyć swój produkt. Z tego powodu prototypowanie jest przydatne — gdy planujesz stworzyć nowy produkt.
2. Testowanie
Możesz użyć prototypowania do dowolnego rodzaju testu podczas procesu produkcyjnego. Od testów środowiskowych po testy zapewnienia jakości, prototypowanie PCB jest Twoim celem.

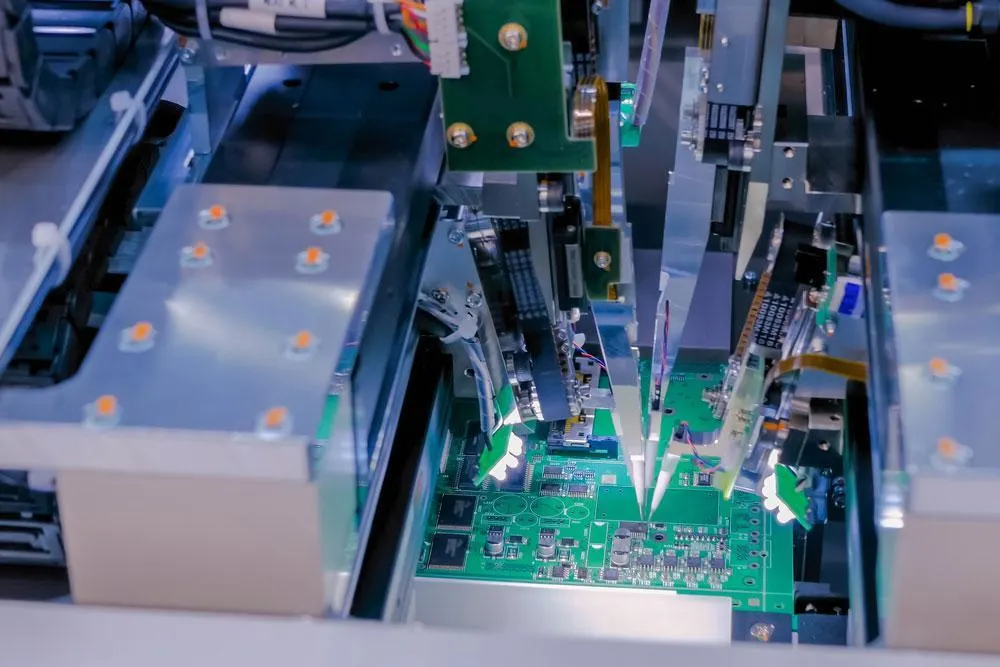

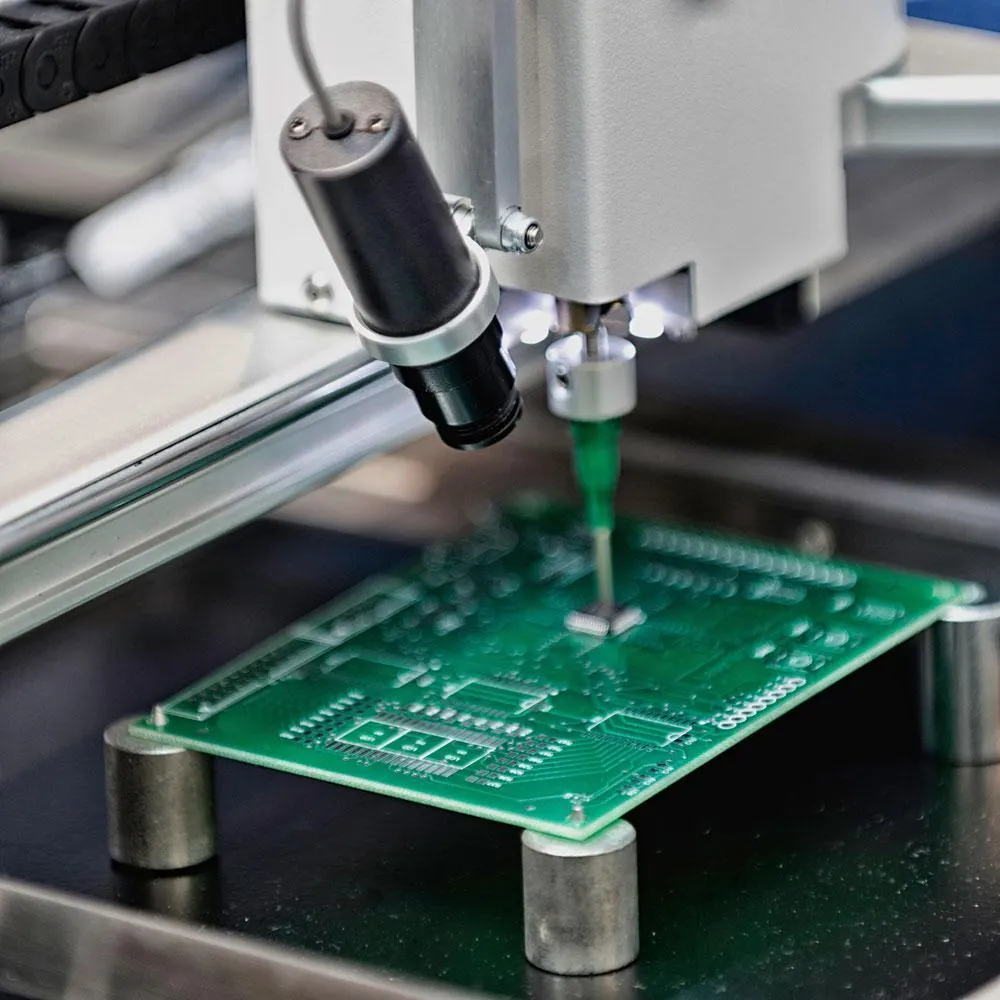

Testowanie PCB
3. Złożone komponenty
Możesz również użyć prototypowania, gdy masz do czynienia ze złożonymi projektami, które obejmują różne komponenty. Ponadto złożone struktury z zaawansowanymi obwodami mogą być frustrujące, jeśli wystąpi błąd, a prototypowe płytki drukowane mogą pomóc w zapobieganiu takim zdarzeniom.
4. Cele modelowania
Możesz użyć prototypowej płytki drukowanej, jeśli potrzebujesz wizualnej reprezentacji swojego projektu, nawet jeśli nie jest jeszcze funkcjonalny. W ten sposób nie będziesz musiał wydawać pieniędzy na standardowe płytki drukowane.
Uwagi dotyczące prototypowania produktów PCB
Po sesjach prototypowania powinieneś mieć gotowe projekty do drukowania na płytce drukowanej. Ale wcześniej oto kilka rzeczy, które powinieneś wziąć pod uwagę przy prototypowaniu i produkcji.
Wypróbuj różne układy komponentów i eksperymentuj z różnymi przestrzeniami.

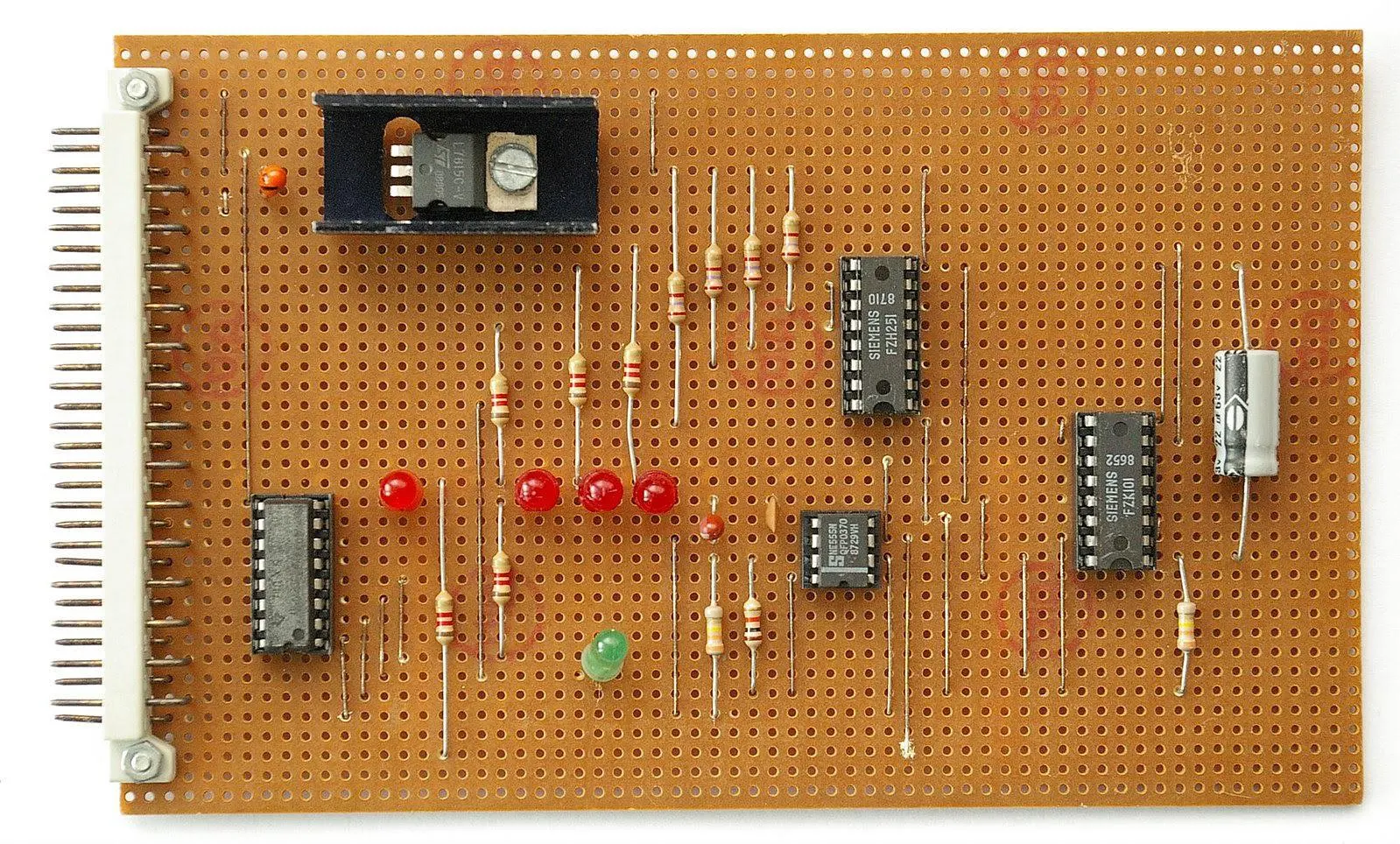

Komponenty obwodu
Dokonaj dobrze obliczonego wyboru między technologią przelotową lub powierzchniową.
Jeśli uważasz, że zamierzasz przerobić obwód, wybierz lut ołowiany zamiast bezołowiowego.

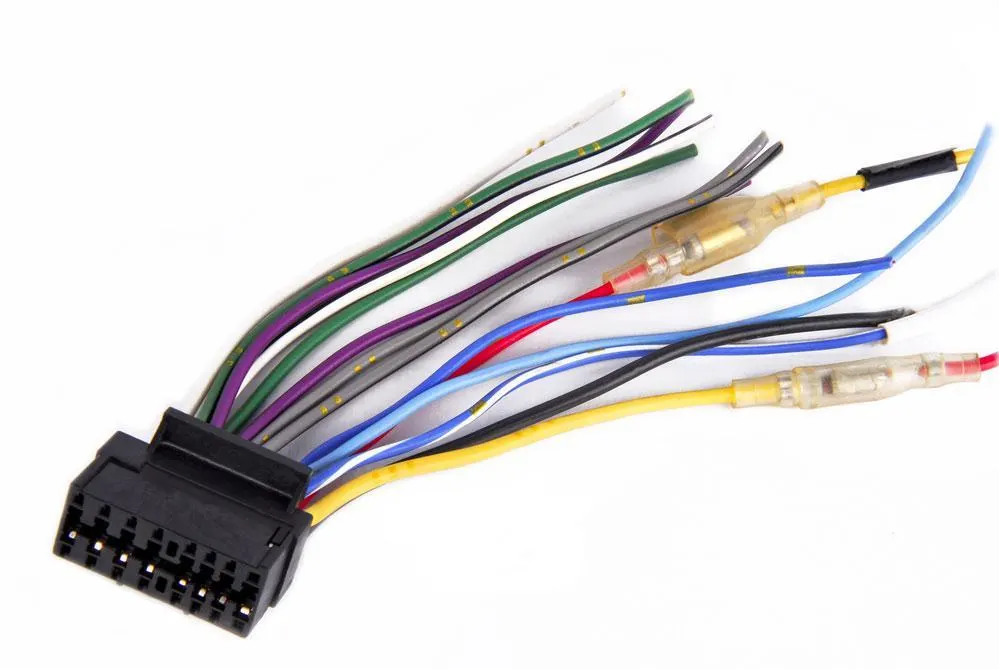

Przewody ołowiane
Jeśli Twój projekt obejmuje złożone projekty, użyj prostej technologii, aby przyspieszyć prototypowanie.
Użyj podstawowego testu funkcjonalnego, aby przejść prototyp od fazy walidacji elektrycznej do walidacji projektu.
Różne sposoby prototypowania projektów za pomocą płytek drukowanych
Po przetestowaniu następnym krokiem byłoby przeniesienie projektów na płytkę drukowaną. I są na to różne sposoby. Przyjrzyjmy się bliżej wielu ścieżkom.
1. Wykorzystanie obróbki CNC do tworzenia prototypowych płytek drukowanych
Technologia CNC doskonale sprawdza się przy prototypowaniu. Dlaczego? Obróbka CNC może wytrawiać ślady i otwory na pustych miedzianych płytach za pomocą młynów.
Jedną z zalet korzystania z maszyn CNC do tworzenia prototypów PCB jest ich szybkość. Pełne zmielenie miedzianej płyty zajmuje tylko kilka godzin, ale zależy to również od wielkości płytki drukowanej.

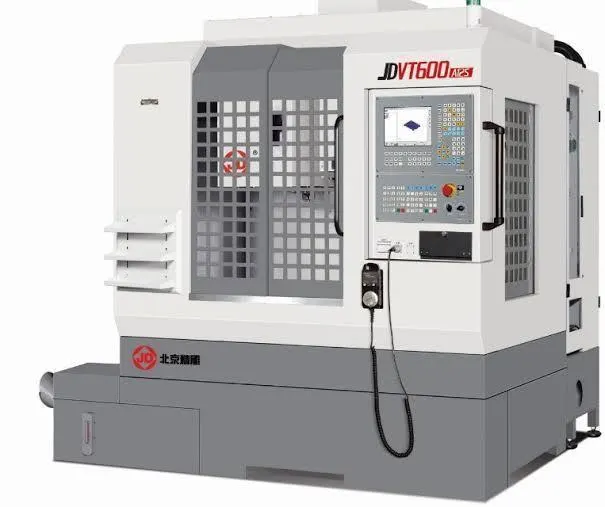

Maszyna CNC
Źródło:
Wikimedia Commons
Jednak jakość frezowania PCB ma swoje wady w porównaniu z tradycyjnie produkowanymi PCB. Ponadto maszyny CNC nie mają masek lutowniczych. Dlatego może to prowadzić do mostków lutowniczych, tworzenia i tworzenia zwarć.
2. Prototypowe płytki drukowane z usług Szybkiej realizacji
Możesz również uzyskać prototyp PCB z PcB Bare Bone.
Ta usługa wykorzystuje standardowe trawienie chemiczne do tworzenia PCB. Jednak prototyp PCB nie zajmuje dużo czasu.
Trawienie chemiczne
Źródło:
Wikimedia Commons
Proces ten ma jeden z najszybszych procesów prototypowania. Jednak usługa PCB Bare Bone nie obejmuje masek lutowniczych ani sitodruku w swoich konstrukcjach, co utrudnia.
3. Prototypowe płytki pcb od pełnowymiarowych firm produkcyjnych
Trzecim i ostatnim sposobem wytwarzania płytek pcb z prototypowaniem są procesy występujące w firmach produkcyjnych na pełną skalę. W rzeczywistości PCB wykonane w ten sposób zwykle występują w mniejszych ilościach.
W rzeczywistości wiele z tych pełnowymiarowych firm produkcyjnych wykorzystuje podobne złożone procesy do produkcji PCB.
Produkcja PCB na pełną skalę
Ponadto korzystanie z profesjonalnych usług produkcyjnych dla płytki drukowanej daje prototyp, który jest prawie tak dobry, jak ostateczny projekt.
Jest jednak trochę czasu między zamówieniem płytki drukowanej a otrzymaniem zamówienia. Musisz więc chwilę poczekać, jeśli chcesz skorzystać z tej usługi.
Myśli końcowe
Z wyglądu rzeczy, usługi prototypów PCB są bardzo korzystne - ponieważ oszczędzają czas i pieniądze - zapewniając jednocześnie wysokiej jakości płytki drukowane.
Bez wątpienia możesz zaprojektować i stworzyć swoją płytkę drukowaną za pomocą prototypowania. Ale zdecydowanie zalecamy użycie prototypu PCB przed zbudowaniem projektów. Dlaczego? Ponieważ masz tendencję do oszczędzania kosztów i czasu oraz unikania niepotrzebnych błędów z wyprzedzeniem.
Chcielibyśmy więc wiedzieć: czy udało nam się rozwiązać Twoje problemy dotyczące prototypowania PCB?
Czy nadal masz problemy dotyczące tematu, którym chcesz się podzielić?
Możesz się z nami skontaktować. Chętnie pomożemy.
