Prototyp PCB służy do sprawdzenia projektu przed zamówieniem serii: pozwala ocenić działanie układu, dopasowanie do obudowy i przygotowanie do montażu. Jego koszt zależy między innymi od wymiarów, liczby warstw, geometrii ścieżek i otworów, wykończenia, liczby sztuk oraz terminu. Opłacalność warto rozpatrywać przez koszt błędu wykrytego dopiero w gotowych urządzeniach. Najpierw określ wymagania i plan prób, potem wykonaj przegląd wykonalności, a dopiero na tej podstawie zamów płytki.
1. Jaki problem ma rozwiązać produkt z płytką PCB?
Planowanie zacznij od zadania urządzenia. Sterownik przemysłowy, czujnik i urządzenie domowe mogą wymagać innych złączy, zabezpieczeń oraz sposobów chłodzenia. Sama lista funkcji jest niewystarczająca: potrzebne są również warunki, w których funkcje mają działać. Opisz zasilanie, obciążenia, środowisko pracy, sposób obsługi i ograniczenia mechaniczne.
Wymagania zapisz tak, aby dało się je później sprawdzić. Zamiast „płytka ma działać stabilnie” określ dopuszczalny zakres napięcia, przewidywane stany pracy i zachowanie po zaniku zasilania. Granice temperatury, obciążalności czy dokładności dobierz do zastosowania i kart katalogowych elementów. Nie przenoś parametrów z przypadkowego projektu.
Ustal też zakres prototypu. Do sprawdzenia koncepcji może wystarczyć pojedynczy blok układu, natomiast ocena gotowego produktu wymaga uwzględnienia obudowy, przewodów i oprogramowania. Dzięki temu wiadomo, na jakie pytania odpowie dana wersja płytki, a które pozostaną otwarte.
2. Jak prototyp pomaga ulepszyć produkt?
Prototypowanie daje możliwość poprawienia projektu na podstawie prób. Warunkiem jest jednak zapisanie kryteriów akceptacji przed uruchomieniem urządzenia. Bez nich łatwo uznać samo włączenie zasilania za zakończenie prac, choć nie sprawdzono działania pod obciążeniem ani współpracy z pozostałymi częściami produktu.
Prace można uporządkować w trzy etapy. Nazwy EVT, DVT i PVT opisują cel danego etapu; szczegółowy zakres prób trzeba ustalić dla konkretnego urządzenia.
| Etap | Główne zadanie | Podstawa przejścia dalej |
|---|---|---|
| Prototyp inżynierski — EVT | Sprawdzenie podstawowych funkcji i przyjętej koncepcji układu. | Wyniki prób oraz rozwiązanie usterek blokujących dalsze prace. |
| Walidacja projektu — DVT | Sprawdzenie zgodności dopracowanego projektu z wymaganiami produktu. | Udokumentowane spełnienie uzgodnionych kryteriów w określonych warunkach. |
| Próba produkcyjna — PVT | Sprawdzenie montażu, kontroli i powtarzalności procesu na partii próbnej. | Ocena procesu oraz gotowości dokumentacji do produkcji seryjnej. |
Poprawka po próbach powinna otrzymać własne oznaczenie wersji. Zapisuj przyczynę zmiany i wskazuj, które sprawdzenia należy powtórzyć. Wynik uzyskany dla wcześniejszej płytki nie potwierdza automatycznie działania jej zmienionej wersji.
3. Co wpływa na koszt prototypu PCB?
Rozdziel cenę nieobsadzonej płytki od kosztu całego prototypu. Do budżetu mogą dochodzić elementy, montaż, przygotowanie dokumentacji, uruchomienie i testy. Porównując oferty, sprawdź, czy obejmują ten sam zakres, liczbę sztuk i termin. Niska cena samego laminatu z miedzią nie określa kosztu gotowego urządzenia.

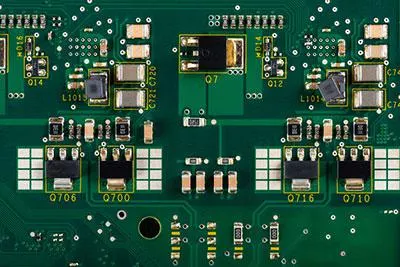

| Czynnik | Wpływ na cenę | Jak ograniczyć koszt? |
|---|---|---|
| Wymiary i kształt | Wpływają na zużycie materiału i wykorzystanie panelu. | Usuń zbędne marginesy, zachowując miejsce na montaż, izolację i chłodzenie. |
| Liczba warstw | Zmienia budowę płytki i zakres operacji produkcyjnych. | Dobierz liczbę warstw do połączeń, zasilania i wymagań sygnałowych. |
| Minimalna szerokość ścieżki i odstęp | Bardzo drobna geometria zwiększa wymagania wobec procesu. | Stosuj szersze ścieżki i większe odstępy tam, gdzie pozwala na to projekt. |
| Średnica i rodzaj otworów | Małe otwory oraz złożona budowa przelotek mogą podnieść koszt. | Nie zmniejszaj otworów bez potrzeby; uzgodnij ich parametry z wykonawcą. |
| Wykończenie HASL, ENIG lub OSP | Zmienia proces zabezpieczenia odsłoniętych pól miedzianych. | Dobierz je do wymagań montażu, przechowywania i zastosowania. |
| Tolerancje i wymagania niestandardowe | Mogą wymagać dodatkowych operacji oraz kontroli. | Zaostrzaj tolerancje tylko tam, gdzie uzasadnia to funkcja produktu. |
| HDI i impedancja kontrolowana | Zwiększają złożoność wykonania lub zakres uzgodnień i sprawdzeń. | Stosuj je w obwodach, które rzeczywiście tego wymagają. |
| Grubość i rozkład miedzi | Gruba miedź oraz wymagania dotyczące jej rozkładu mogą komplikować wykonanie. | Dobierz miedź do prądu i warunków cieplnych; skonsultuj duże pola. |
| Liczba sztuk i termin | Wpływają na podział kosztów przygotowania oraz organizację produkcji. | Zaplanuj potrzebną partię i zostaw czas na wyjaśnienie dokumentacji. |
Szerokość ścieżki dobiera się między innymi do prądu, grubości miedzi i dopuszczalnego nagrzewania. Dodatkowa maska lutownicza nie zastępuje właściwego przekroju przewodnika. Również mała średnica otworu nie oznacza automatycznie wiercenia laserowego: znaczenie mają rodzaj przelotki, jej głębokość i przyjęty proces.
Duże pola miedzi same w sobie nie oznaczają dopłaty. Trzeba rozpatrywać ich rozkład, grubość i wpływ na wykonanie oraz montaż. Nie ma też jednej kolejności cen HASL, ENIG i OSP właściwej dla każdego zamówienia. Parametry graniczne sprawdzaj w dokumentacji producenta; wartości orientacyjne nie są specyfikacją zamawianej płytki.
4. Powierzchnia płytki i wykorzystanie panelu — przykład
Pole prostokątnej płytki oblicza się jako długość pomnożoną przez szerokość. Dla wymiarów 100 × 80 mm otrzymujemy 8000 mm², czyli 80 cm². Ta wielkość pomaga porównać projekty, ale nie wystarcza do wyliczenia ceny. Płytki trzeba jeszcze rozmieścić na panelu z miejscem na rozdzielanie i wymagane elementy technologiczne.
Założenia przykładu: użytkowy obszar panelu wynosi 450 × 550 mm, a płytka ma 100 × 80 mm. Przyjmujemy 5 mm łącznego naddatku na odstęp w każdym wymiarze, więc pojedyncza płytka zajmuje w obliczeniu 105 × 85 mm. Nie jest to 5 mm przy każdej z dwóch przeciwległych krawędzi — taki zapis dawałby 110 × 90 mm.
Dla jednego ustawienia płytek liczba pozycji wynosi ⌊450/105⌋ × ⌊550/85⌋ = 4 × 6 = 24. Symbol ⌊ ⌋ oznacza zaokrąglenie w dół do liczby całkowitej: nie można wykorzystać ułamka miejsca na pełną płytkę.
To uproszczenie, a nie zatwierdzony projekt panelu. Nie uwzględnia dodatkowych ograniczeń rozdzielania, mocowania czy pól kontrolnych ani poszukiwania najlepszego układu przez obracanie płytek. Rzeczywiste rozmieszczenie ustala się z wykonawcą. Przy przygotowywaniu zapytania do producenta płytek PCB podaj wymiary i wymagania, zamiast traktować wynik 24 jako gwarantowaną liczbę sztuk z panelu.
5. Czy prototyp się opłaca? Koszt błędu a zysk
Wydatku na prototyp nie oceniaj wyłącznie przez cenę pojedynczej sztuki. Istotne jest również to, ile kosztowałoby poprawienie tej samej usterki po uruchomieniu serii. Nie oznacza to gwarancji oszczędności: prototyp musi ujawnić błąd, a projekt musi zostać skutecznie poprawiony.
Założenia wyłącznie do przykładu arytmetycznego: przygotowanie i sprawdzenie prototypu kosztuje 3000 zł. W serii 1000 urządzeń występuje błąd wymagający przeróbki każdej sztuki za 12 zł oraz jednorazowego przygotowania prac za 1500 zł. Przyjmujemy, że badanie prototypu wykryłoby ten błąd. Kwoty są umowne, nie stanowią cennika ani wyników rzeczywistego projektu.
Koszt późnej przeróbki wyniósłby 1000 × 12 zł + 1500 zł = 13 500 zł. Różnica względem założonego kosztu prototypu to 13 500 zł − 3000 zł = 10 500 zł. Obliczenie pomija między innymi transport, opóźnienia oraz koszt przeprojektowania, który może wystąpić w obu wariantach.
Ta różnica opisuje uniknięty wydatek w przyjętym scenariuszu, a nie zysk ze sprzedaży. Rentowność produktu wymaga osobnego zestawienia przychodów z kosztami projektu, wytwarzania, sprzedaży i obsługi. Bez danych o tych pozycjach nie da się uczciwie wyznaczyć marży.
6. Od szkicu i schematu do modelu przestrzennego

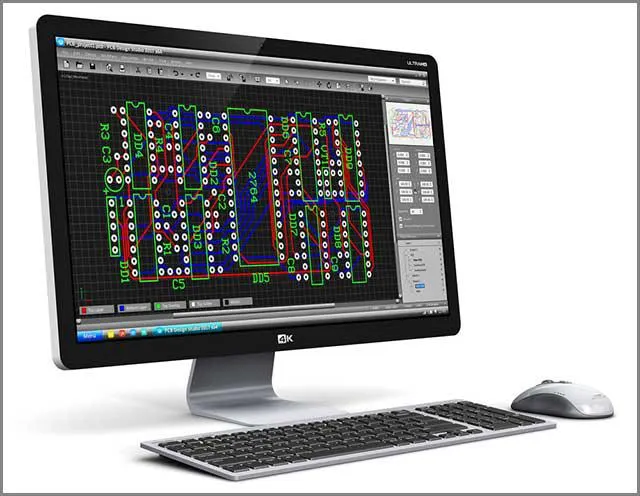

Szkic urządzenia powinien określać obrys płytki, otwory mocujące, położenie złączy i dostępne miejsce. Schemat elektryczny opisuje natomiast elementy oraz ich połączenia. Dopiero na tej podstawie powstaje rozmieszczenie elementów i przebieg ścieżek. Rozdzielenie tych zadań ułatwia wychwycenie sprzeczności, zanim zostaną zamówione płytki.
Biblioteki elementów wymagają kontroli z kartą katalogową. Sprawdź numerację wyprowadzeń, wymiary obudowy, pola lutownicze i oznaczenie polaryzacji. Automatyczna kontrola reguł projektu jest pomocna, lecz nie zastępuje weryfikacji, czy wybrany element i jego odwzorowanie odpowiadają rzeczywistej części.

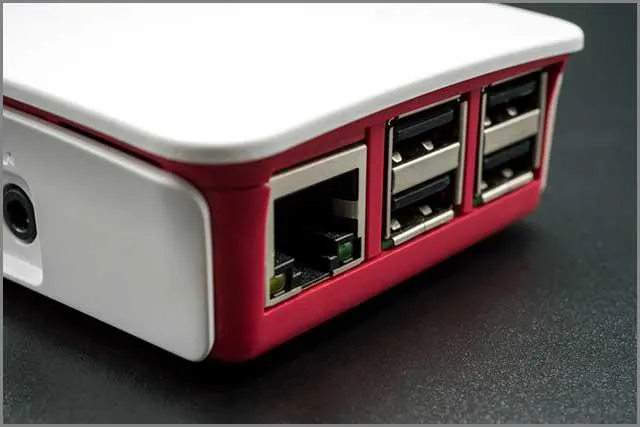

Model przestrzenny płytki pomaga ocenić kolizje z obudową, wysokość elementów i dostęp do złączy. Tania makieta lub wydruk obudowy mogą wesprzeć próby mechaniczne. Nie potwierdzają jednak działania elektrycznego ani odprowadzania ciepła. Zwykły wydruk z tworzywa nie zastępuje prototypu obwodu z przewodnikami i zamontowanymi elementami.
7. Jak wybrać projektanta i uzgodnić wykonanie?
Przy wyborze projektanta ustal zakres odpowiedzialności: schemat, rozmieszczenie elementów, dokumentację, uruchomienie i poprawki. Ważna jest umiejętność uzasadnienia decyzji dotyczących zasilania, masy, chłodzenia oraz dostępu pomiarowego. Sam estetyczny obraz płytki nie pokazuje, czy projekt będzie łatwy do wykonania i sprawdzenia.
Przed zamówieniem przeprowadź DFM, czyli przegląd projektu pod kątem możliwości wykonania. Powinien obejmować między innymi ścieżki, odstępy, otwory, pola lutownicze, obrys i wymagane tolerancje. Uwagi uzgodnij z wykonawcą, a zatwierdzone zmiany wprowadź do projektu źródłowego oraz wszystkich eksportów.

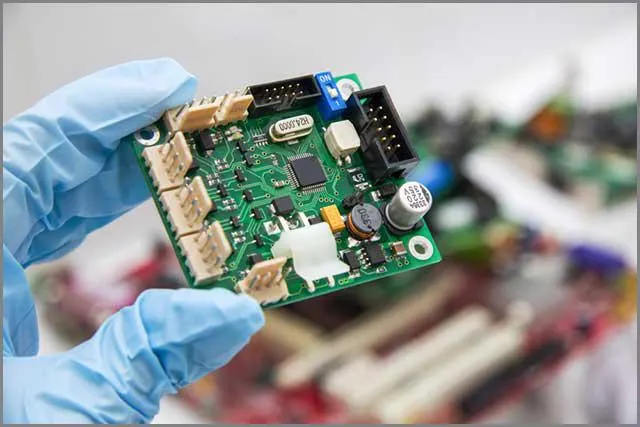

Dobór materiałów i komponentów oprzyj na wymaganiach oraz dokumentacji, nie na ogólnym określeniu „najlepsza jakość”. Z góry ustal sposób zatwierdzania zamienników. Przy zlecaniu montażu elementów na PCB uzgodnij również zakres zakupów, kontroli i testów, aby było jasne, co obejmuje oferta.
8. Jak ograniczyć koszt modeli i kolejnych wersji?

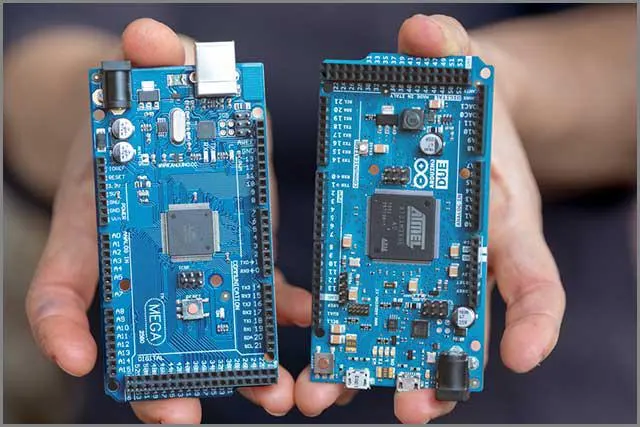

Najtańszy użyteczny model to taki, który odpowiada na konkretne pytanie. Makieta sprawdzi dostęp do przycisku, układ próbny pomoże ocenić funkcję, a docelowa płytka pozwoli zweryfikować rozmieszczenie połączeń. Nie każdy etap wymaga kompletnego urządzenia, ale wyniku uproszczonej próby nie wolno rozszerzać na niebadane cechy.
Ograniczaj wydatki przez stopniowe usuwanie niewiadomych i spójne porównywanie ofert. Nie zmniejszaj liczby warstw ani przekroju ścieżek kosztem wymaganej funkcji. Samodzielne projektowanie może ograniczyć zakup usług, lecz wymaga czasu i umiejętności. Błędy biblioteki lub połączeń mogą pochłonąć zakładaną oszczędność.
Zaplanuj też możliwość pomiaru i naprawy: punkty pomiarowe, czytelne oznaczenie wersji oraz dostęp do programowania. Takie decyzje podejmuje się przed produkcją, gdy ich wprowadzenie nie wymaga przerabiania gotowej partii.
9. Dokumentacja, poufność i lista kontrolna zamówienia
Przed udostępnieniem dokumentacji ustal zasady jej przekazywania, osoby uprawnione i zakres poufności. Umowa o poufności może być częścią tych ustaleń, ale nie daje technicznej gwarancji ochrony plików. Ograniczaj dostęp do potrzebnych danych i zachowuj informację, jaka wersja trafiła do którego wykonawcy.
Do zamówienia przygotuj jeden zatwierdzony zestaw. Poniższa lista obejmuje podstawy; dodatkowe wymagania zależą od konstrukcji płytki i zakresu zlecenia.
- Pliki Gerber: komplet właściwych warstw, sprawdzony po eksporcie, wraz z jednoznacznym obrysem.
- Dane wiercenia: otwory zgodne z projektem, z rozróżnieniem metalizowanych i niemetalizowanych.
- Układ warstw: kolejność warstw, grubości, materiały oraz wymagania dotyczące miedzi.
- Wykończenie i tolerancje: wybrany proces oraz jawnie wskazane wymagania niestandardowe.
- Dane montażowe: zestawienie elementów, ich położenie, orientacja i rysunki potrzebne do montażu.
- Warunki zamówienia: liczba sztuk, termin, oznaczenie wersji, zakres kontroli i uzgodnione kryteria odbioru.
10. Jak sprawdzić, czy prototyp działa poprawnie?

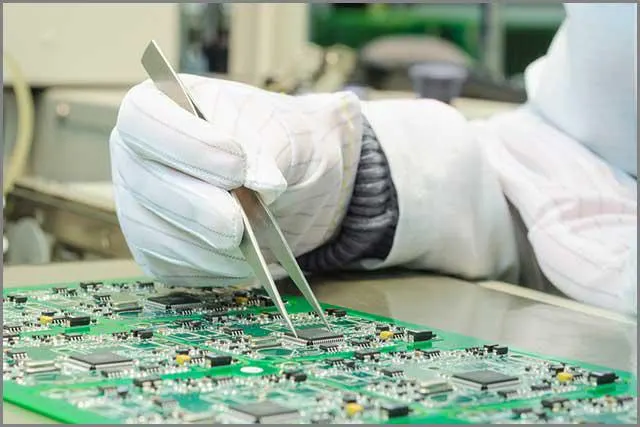

Uruchomienie zacznij od oględzin, sprawdzenia polaryzacji i poszukiwania zwarć. Warunki pierwszego zasilenia, w tym ograniczenie prądu, dobierz do układu. Następnie sprawdź napięcia, pobór prądu i funkcje według przygotowanego planu. Próby pod obciążeniem oraz w przewidywanych warunkach pracy powinny wynikać z wymagań produktu.
Rozróżniaj kontrolę połączeń nieobsadzonej płytki od badania zmontowanego urządzenia. Ciągłość ścieżek nie potwierdza poprawnego doboru elementów ani działania oprogramowania. W zależności od projektu można zaplanować pomiary w układzie, testy funkcjonalne lub skanowanie brzegowe, jeśli zastosowane elementy i dostęp testowy na to pozwalają.
Każdy wynik przypisz do wersji płytki, obsady elementów, oprogramowania oraz warunków próby. Zgodność z wymaganiami oceniaj na podstawie kart katalogowych i norm właściwych dla produktu. Pojedynczy działający egzemplarz nie potwierdza powtarzalności serii, trwałości ani spełnienia wszystkich wymagań — temu służą odpowiednio zaplanowane dalsze badania.
Podsumowanie
Dobry prototyp PCB ma określony cel, budżet i kryteria oceny. Najpierw ustal wymagania, następnie sprawdź wykonalność i dokumentację, a wyniki prób wykorzystaj do poprawek. Koszt rozpatruj dla całego urządzenia i porównuj z konsekwencjami późnego wykrycia błędu. Do serii przechodź na podstawie sprawdzonych wyników oraz gotowości procesu.
