Istnieją dwa aktywne wyjścia na IC 74LS47, które mogą kierować diodami diodami zwyczajowymi lub wskazaniami żarowymi. Jako dane wejściowe wymaga binarnej dziesiętnej dziesiętnej, tym samym przekształcając go w wzór, który napędza siedmiosegmentowy wyświetlacz, który wyświetla liczby zero do dziewięciu (z każdej cyfry liczby jest kodowane z jego sekwencją binarną (BCD) (zwykle) (zwykle) (zwykle) (BCD) (zwykle) czterech bitów).
Oprócz tego BCD do siedmiu segmentów dekoder wykorzystuje kombinacyjny obwód logiczny do konwersji cyfr dziesiętnych BCD na format siedmiu segmentów.
Przedstawiono szczegółowe informacje o komponentach elektronicznych i produktach, takich jak szpilki. Zapewnimy Ci jasny opis funkcji 74LS47.
1. Co to jest 74LS47?
Możemy zdefiniować 74LS47 jako binarny zintegrowany obwód zakodowany dziesiętny do 7-segmentowego sterownika lub dekodera. Dodatkowo 74LS47 zwykle akceptuje BCD jako wejście, a następnie przekształca ten wejście w wzór, który może napędzać 7-segment wyświetlający cyfry od 0 do 9.
BCD to metoda kodowania, która może reprezentować każdą cyfrę liczby, w czterech bitach, według sekwencji binarnej.
(LED, których zegary binarne mogą użyć do przedstawienia wartości binarnych)
Źródło: https://en.wikipedia.org/wiki/file:binary_clock.svg
2. Jak więc funkcjonuje dekoder 74LS47?
74LS47 IC akceptuje głównie cztery linie binarnych zakodowanych danych dziesiętnych (8421) i wewnętrznie generuje ich uzupełnienia. Ponadto używają siedmiu lub / i bram do dekodowania, bezpośrednio napędzając wskaźnik LED należący do tych siedmiu segmentów.
Ostatecznie powstałe wyjścia odpowiadają wspólnej anodzie (CA). Podsumowując, CA jest konfiguracją 7 segmentów.
3. 74LS47 Pinout i konfiguracja
Poniższa tabela prawdy pokazuje wyświetlacz 7-segmentowy LED
| Pin no | Nazwa pin | Opis |
| 1 | B | BCD Wejście IC |
| 2 | C | BCD Wejście IC |
| 3 | Test testu/lampy wyświetlania | Aby przetestować LED wyświetlania |
| 4 | Puste wejście | Aby wyłączyć diody LED wyświetlacza |
| 5 | Sklep | Przechowuj lub stroboskopowy kod BCD |
| 6 | D | BCD Wejście IC |
| 7 | A | BCD Wejście IC |
| 8 | Gnd | Przypinek uziemienia |
| 9 | mi | 7 segmentów wyjściowych 1 |
| 10 | d | 7 segmentów wyjściowych 2 |
| 11 | c | 7 segmentów wyjściowych 3 |
| 12 | b | 7 segmentów wyjściowych 4 |
| 13 | a | 7 segmentów wyjściowych 5 |
| 14 | g | 7 segmentów wyjściowych 6 |
| 15 | f | 7 segmentów wyjściowych 7 |
| 16 | VCC | Napięcie zasilania |
4. 74LS47 Funkcje i specyfikacje
74LS47, który należy do rodziny technologii LS, działa jako dekoder lub demultiplekser, a cechy tego produktu obejmują:
Pojedynczy kanał o normalnym napięciu 5 V.
Minimalne wymagane VCC 4,75 V, podczas gdy maksymalny VCC jest równy 5,25 V.
Typ otwartego kolekcjonera z proporcją konfiguracji 4: 7.
Maksymalna IOL wynosi 3,2mA, podczas gdy maksymalny IOH tymczasowo wynosi -0,05 mA.
Oceniona jako katalog, 74LS47 działa w temperaturze od 0 stopni Celsjusza do 70 stopni Celsjusza.
Siedem bitów z maksymalnym cyfrowym wyciekiem wejściowym to 5UAA
I wreszcie ESD CDM wynosi 0,75 kV, a jego ESD HBM wynosi 2 kV.
Wszystkie te funkcje podświetlone powyżej zapewniają bezpieczeństwo elektryczne podczas obsługi takiej podstawowej elektroniki
5. Dostępne obwody dla 74L S47
74LS47 z ogólną falą. Przekonasz się jednak, że zatrzaski danych nie zostały uwzględnione. Ryc. 1 ilustruje zasady obwodów 74LS47. W każdym z układów scalonych znajdują się trzy zaciski wejściowe. Trzy zaciski wejściowe oznaczone są jako BI / RBO, RBI, oraz LT (Lamp Test). Równie ważne jest to, że zacisk LT napędza wszystkie wyjścia wyświetlacza zawsze, gdy zacisk jest podłączony do logiki 0 przy otwartym zacisku RBO lub do logiki 1.
Rysunek 1. Schemat funkcjonalny układu scalonego sterownika 74LS47 lub dekodera BCD na siedem segmentów.
Dodatkowo obwód AC układu 74LS47 ma źródło niskiego poziomu wyjściowego, a dioda koanodowa ma zewnętrzny opór ograniczający prąd napędza wyświetlacz. Rysunek 2 poniżej to schemat funkcjonalny dający wyraźną ilustrację schematu układu.
Po ściągnięciu końcówki BI/RBO zauważymy, że wszystkie wyjścia są kasowane. Dodatkowo, pin pełni również funkcję zacisku wyjściowego ripple-banking.
6. 74L S47 FAQs.
Coded Decimal seven wykorzystuje do wyświetlania układ scalony 7447. Dlatego też IC 7447 pełni rolę dekodera segmentów BCD do 7 dla linii wejściowych i wyjściowych. W związku z tym dekoder działa jako kombinacyjny obwód logiczny połączony z danymi binarnymi z linii wejściowych n do linii wyjściowych 2n.
Układ 74LS47 napędza wyświetlacz LED typu common-anode o określonym równaniu obwodu ze względu na jego wyjście active-low, stąd układ 74LS47 nie może pracować, jeśli występuje wada obwodu.
(Wyświetlacz LED)
Jest to obwód używany do konwersji wejścia BCD na odpowiednią formę wyświetlacza.

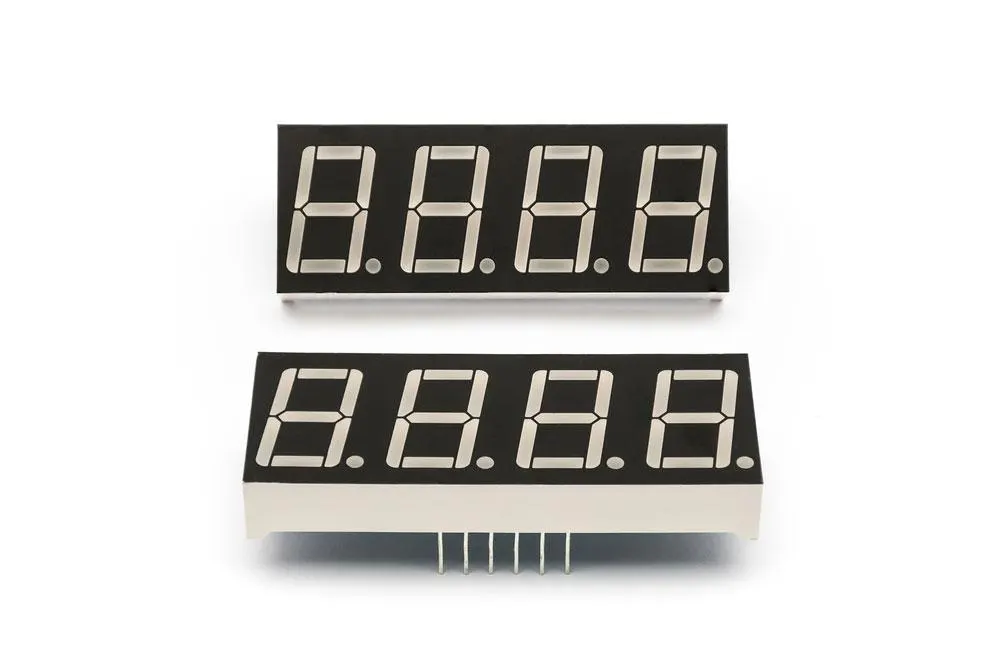

( A 4 Digits 7-Segment Decoder)
Standardowe piny wyświetlacza są zwykle używane do identyfikacji typu wyświetlacza segmentowego. W każdej diodzie LED znajdują się dwa piny łączące, znane jako Anoda i Katoda. Dlatego wyświetlacz LED ma dwa rodzaje znane jako Wspólna Anoda i Wspólna Katoda.
Wniosek
Podsumowując, a 74LS47 akceptuje i konwertuje Binary Coded Decimal jako wejście. W końcu 74LS47 uzgadnia cztery linie danych wejściowych BCD, a następnie generuje ich uzupełnienia. Ponadto 74LS47 posiada źródło niskiego wyjścia, przeznaczone do wysterowania wyświetlacza LED o wspólnej anodzie przez zewnętrzny opór ograniczający prąd. Jeśli jednak pojawią się jakieś pytania, skontaktuj się z nami. Chętnie pomożemy.
