Czy zastanawiałeś się kiedyś, w jaki sposób w elektronice cyfrowej przechowuje się pojedyncze bity? Podstawowym elementem pamięci jest przerzutnik (flip-flop). W tym przewodniku wyjaśniamy działanie układu 74LS76 — podwójnego przerzutnika typu JK — oraz jego konfigurację wyprowadzeń, parametry i zastosowania.
Zanim przejdziemy do szczegółów, przypomnimy zasadę działania przerzutnika J-K oraz rolę sygnału zegarowego. Te podstawy ułatwią zrozumienie, jak 74LS76 sprawdza się w rejestrach, licznikach i obwodach pamięci. Przerzutnik to najmniejsza komórka pamięci w elektronice cyfrowej — potrafi zapamiętać jeden bit i utrzymać go aż do kolejnej zmiany. Łącząc wiele takich komórek, budujemy rejestry, liczniki i bardziej złożone układy sekwencyjne.
Co to jest 74LS76?

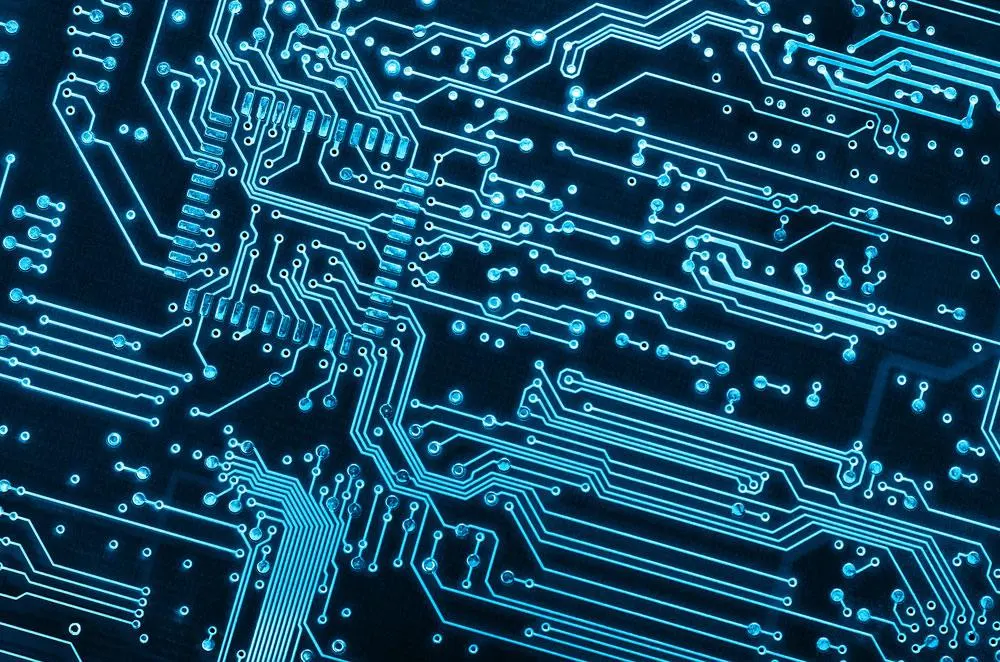

Rysunek 1: Płytka z układami cyfrowymi
74LS76 to układ scalony zawierający dwa niezależne przerzutniki typu JK z rodziny logiki TTL Low-power Schottky (LS). Przerzutnik JK to wszechstronny element pamięci o jednym bicie, sterowany sygnałem zegarowym. Przerzutniki JK należą do najpopularniejszych, ponieważ łączą cechy przerzutników SR i D, a dodatkowo nie mają stanu zabronionego — przy J=1 i K=1 wyjście przełącza się na przeciwne (tryb toggle).
Do najważniejszych cech 74LS76 należą:
- Sterowanie sygnałem zegarowym (wejście CLK).
- Asynchroniczne wejścia ustawiające: Preset (PR) i Clear (CLR), aktywne stanem niskim.
- Komplementarne wyjścia Q oraz Q (zanegowane).
Przerzutnik JK zmienia stan w odpowiedzi na impuls zegarowy. Układ 74LS76 wyzwalany jest zboczem zegara, a wejścia Preset i Clear pozwalają wymusić stan wyjścia niezależnie od zegara.
74LS76 — konfiguracja wyprowadzeń

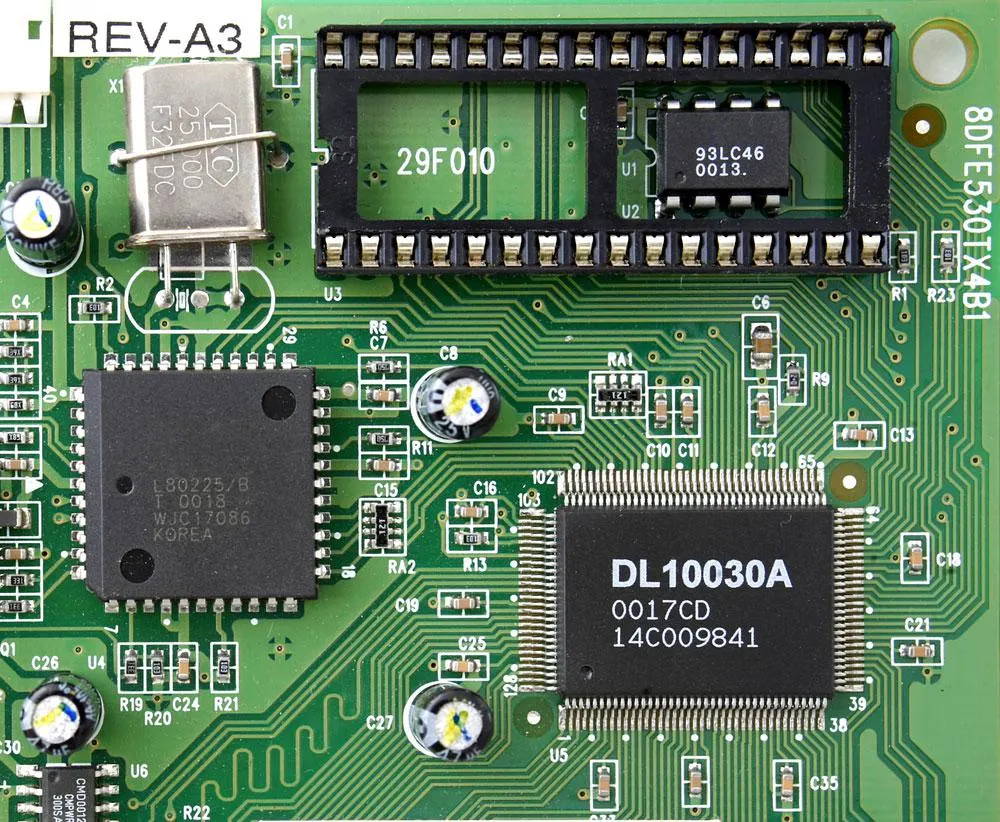

Rysunek 2: Zbliżenie układu scalonego

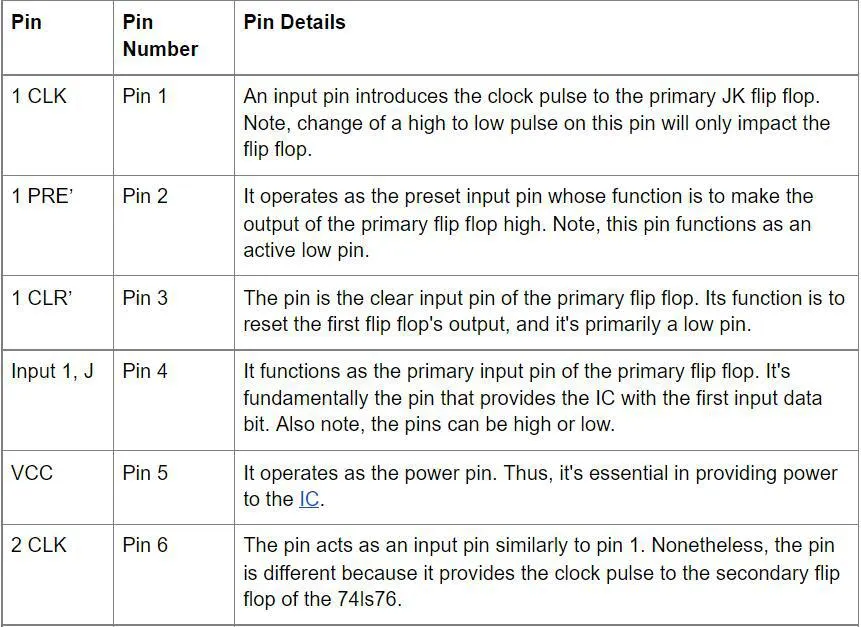

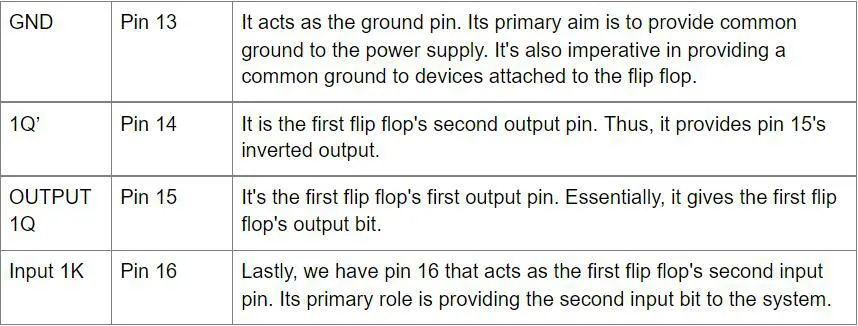

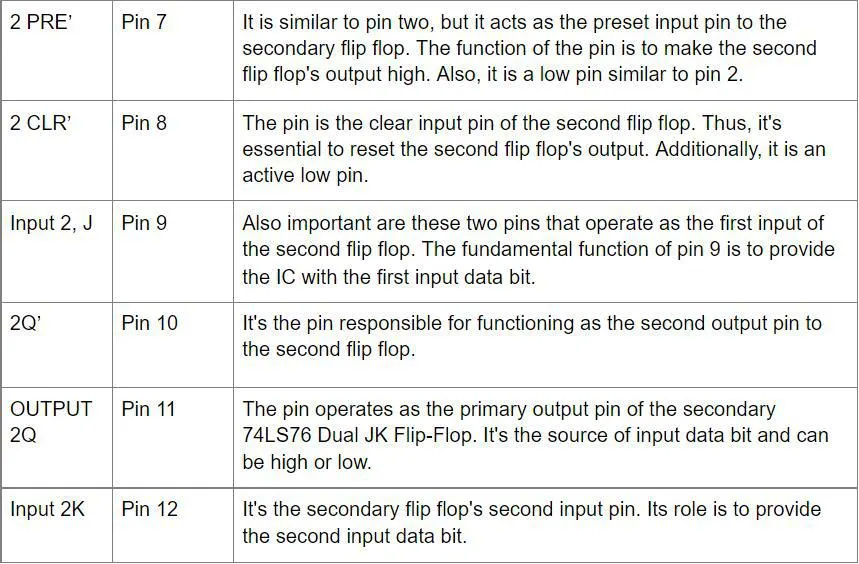

Układ 74LS76 dostępny jest w 16-wyprowadzeniowej obudowie DIP. Każdy z dwóch przerzutników ma własne wejścia J, K, zegara (CLK), Preset (PR) i Clear (CLR) oraz wyjścia Q i Q. Poniżej krótki opis funkcji wyprowadzeń — przed projektowaniem płytki zawsze zweryfikuj rozkład pinów w karcie katalogowej konkretnego producenta.
Wyprowadzenia układu dzielą się na kilka grup funkcjonalnych:
- Wejścia J i K — określają zachowanie przerzutnika przy aktywnym zboczu zegara: J=0/K=0 utrzymuje stan, J=1/K=0 ustawia (set), J=0/K=1 kasuje (reset), J=1/K=1 przełącza wyjście na przeciwne (toggle).
- Wejście zegara (CLK) — synchronizuje zmianę stanu. Układ reaguje na odpowiednie zbocze sygnału zegarowego.
- Preset (PR) i Clear (CLR) — asynchroniczne wejścia aktywne stanem niskim, które natychmiast wymuszają stan wyjścia niezależnie od zegara i wejść J-K.
- Wyjścia Q i Q — komplementarna para; gdy Q jest w stanie wysokim, Q jest w niskim, i odwrotnie.
- VCC i GND — zasilanie układu (nominalnie 5 V) oraz masa.
Cechy i specyfikacja 74LS76

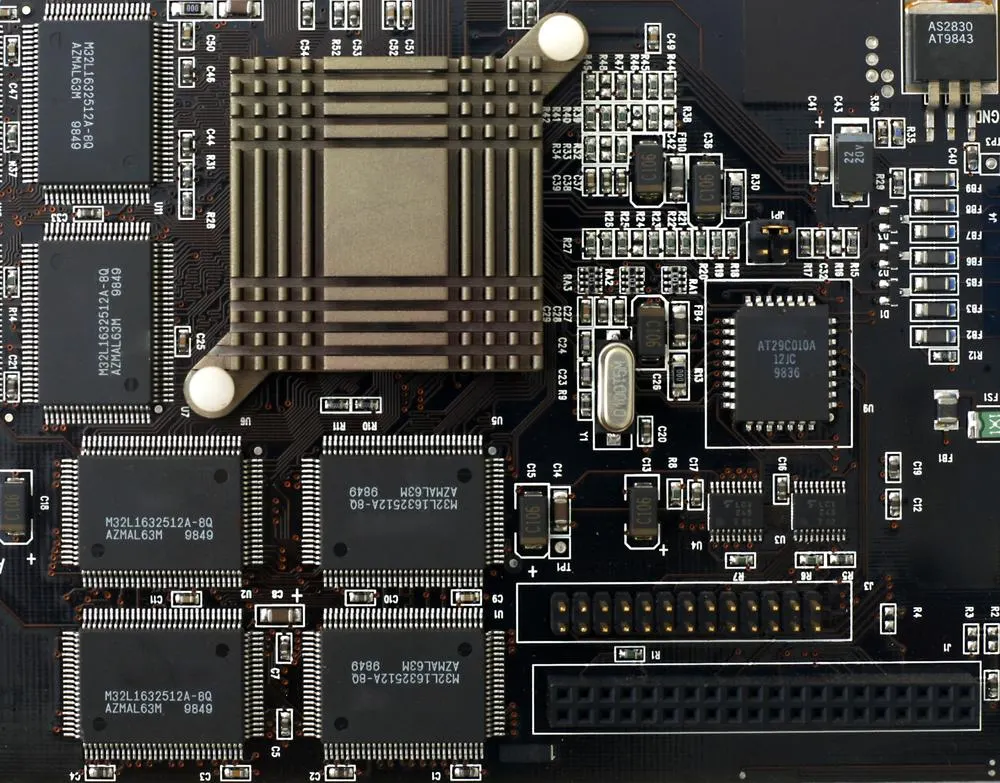

Rysunek 3: Sprzęt komputerowy
Poniżej zebrano podstawowe cechy i parametry tego przerzutnika. Warto pamiętać, że 74LS76 należy do rodziny Low-power Schottky, która oferuje dobry kompromis między poborem mocy a szybkością działania w porównaniu ze starszą rodziną standardową TTL. Dzięki temu układ doskonale współpracuje z innymi elementami logiki TTL oraz wieloma mikrokontrolerami zasilanymi napięciem 5 V.
Najważniejsze cechy
Zawiera dwa niezależne przerzutniki JK w jednym układzie scalonym.
Dostępny w 16-wyprowadzeniowej obudowie DIP (oraz odpowiednikach SMD).
Wejścia Preset i Clear umożliwiają asynchroniczne ustawienie i kasowanie stanu.
Wyjścia w standardzie TTL — układ jest kompatybilny z mikrokontrolerami i innymi urządzeniami TTL.
Każdy z dwóch przerzutników można obsługiwać niezależnie, bez wpływu na drugi.
Specyfikacja

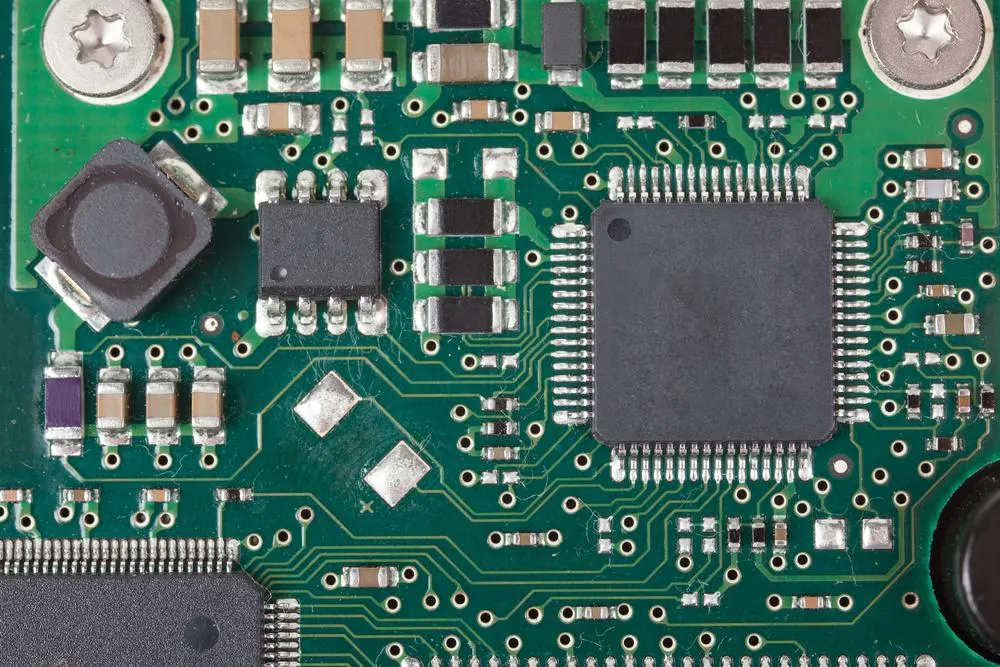

Rysunek 4: Zbliżenie układów scalonych
Zakres napięcia zasilania: 4,75 V do 5,25 V (nominalnie 5 V).
Minimalne napięcie wejściowe rozpoznawane jako stan wysoki (VIH): około 2 V.
Maksymalne napięcie wejściowe rozpoznawane jako stan niski (VIL): około 0,8 V.
Typowe poziomy wyjściowe: stan wysoki (VOH) około 3,4 V, stan niski (VOL) około 0,2–0,35 V.
Jak używać 74LS76

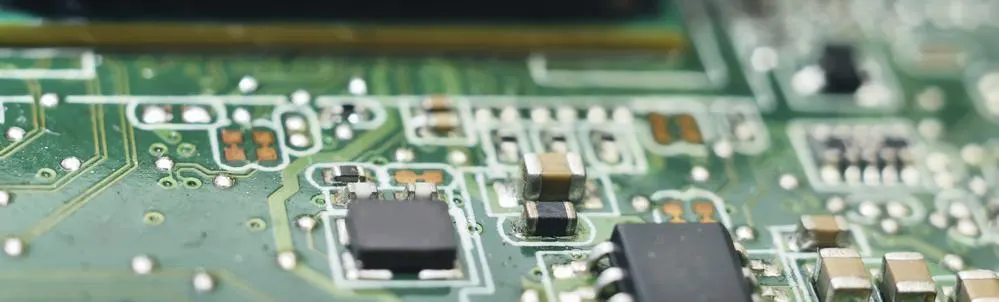

Rysunek 5: Płytka elektroniczna
Układ zawiera dwa przerzutniki JK zasilane napięciem około +5 V. Każdy ma wejścia Preset i Clear, które są asynchroniczne i aktywne stanem niskim.
Ustawienie Preset lub Clear w stan niski nadpisuje działanie zegara oraz wejść J-K i bezpośrednio wymusza stan wyjścia. Gdy oba wejścia asynchroniczne są w stanie wysokim, układ pracuje normalnie i reaguje na zegar zgodnie z wartościami J i K. Dla pełnego zrozumienia warto przeanalizować tablicę prawdy przerzutnika JK.

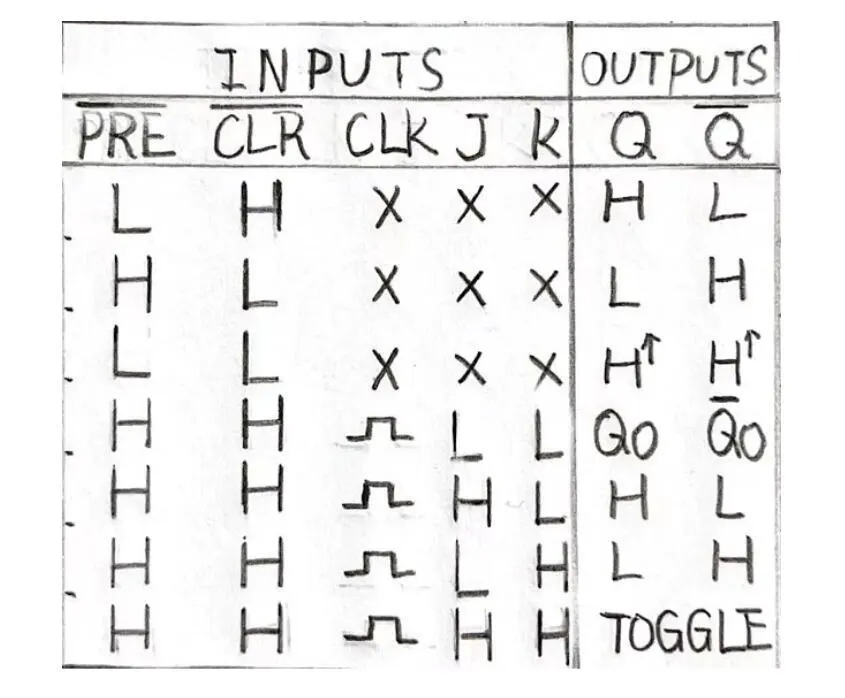

Rysunek 6: Tablica prawdy układu 74LS76
Zastosowania 74LS76
Rejestry przesuwne oraz liczniki binarne i asynchroniczne.
Układy synchronizujące i dzielniki częstotliwości.
Obwody zatrzaskowe (latch) i przechowywanie stanu.
Rejestry pamięci i rejestry sterujące w układach cyfrowych.
Dzięki trybowi toggle (J=1, K=1) pojedynczy przerzutnik JK dzieli częstotliwość zegara przez dwa, dlatego łącząc kilka przerzutników szeregowo łatwo zbudować licznik asynchroniczny (ripple counter) lub dzielnik częstotliwości. To jedno z najbardziej praktycznych zastosowań 74LS76 w prostych obwodach cyfrowych — od mierników czasu po układy generujące sygnały taktujące o niższej częstotliwości.
Podsumowanie
74LS76 to wszechstronny podwójny przerzutnik JK z wejściami Preset i Clear, szeroko stosowany w licznikach, rejestrach i obwodach pamięci. Znajomość jego wyprowadzeń i tablicy prawdy pozwala szybko zaprojektować niezawodne układy sekwencyjne.
FAQ
Ile przerzutników zawiera 74LS76? Dwa niezależne przerzutniki JK w jednej obudowie, każdy z własnymi wejściami i wyjściami.
W jakiej obudowie występuje 74LS76? Najczęściej w 16-wyprowadzeniowej obudowie DIP, dostępne są też wersje SMD.
Jakim napięciem zasilać układ? Logika TTL LS pracuje przy napięciu 5 V (zakres 4,75–5,25 V).
Jak działają wejścia Preset i Clear? Są asynchroniczne i aktywne stanem niskim — nadpisują zegar oraz wejścia J-K, natychmiast ustawiając lub kasując wyjście.
