Obwód drukowany, czyli PCB (Printed Circuit Board), jest podstawą większości współczesnych urządzeń elektronicznych. To na nim montuje się komponenty, a ścieżki miedziane zastępują przewody, tworząc powtarzalne i trwałe połączenia elektryczne. Rozwój technologii PCB umożliwił miniaturyzację elektroniki: mniejsze rezystory, kondensatory, układy scalone i moduły mogą dziś pracować w urządzeniach o bardzo dużej gęstości upakowania.
W tym artykule wyjaśniamy, czym jest płytka drukowana, dlaczego stosuje się ją zamiast klasycznego okablowania, z jakich materiałów powstaje oraz jakie typy PCB wykorzystuje się w praktyce. Omawiamy także podstawowe czynniki projektowe i typowy przebieg produkcji płytki drukowanej.
Spis treści: 1. Co to jest obwód drukowany. 2. Dlaczego stosuje się płytki drukowane. 3. Z czego wykonane są PCB. 4. Rodzaje płytek drukowanych. 5. Czynniki projektowe i proces PCB. 6. Jak powstaje PCB krok po kroku. 7. Podsumowanie.
1. Co to jest obwód drukowany?
Obwód drukowany to płytka z materiału izolacyjnego, na której znajdują się przewodzące ścieżki miedziane. Ścieżki łączą punkty lutownicze, pola montażowe, przelotki i warstwy wewnętrzne, dzięki czemu komponenty elektroniczne mogą współpracować zgodnie ze schematem elektrycznym projektu.
Na PCB montuje się między innymi rezystory, kondensatory, półprzewodniki, tranzystory, diody, złącza i układy scalone. Płytka pełni więc dwie funkcje jednocześnie: utrzymuje komponenty mechanicznie oraz zapewnia między nimi połączenia elektryczne.

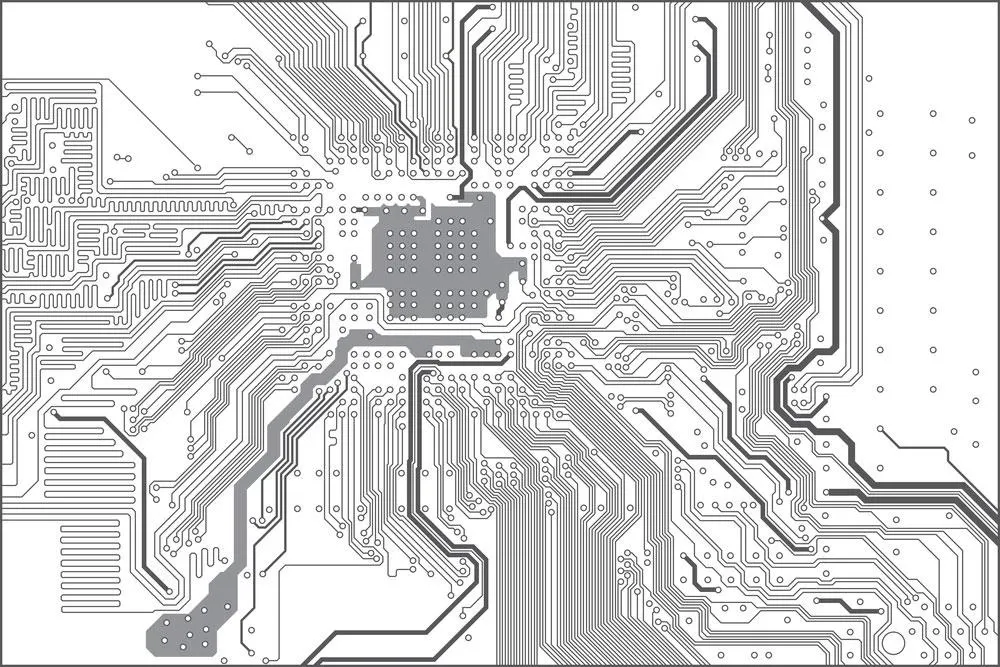

Przykładowa płytka drukowana PCB.
2. Płytki drukowane: dlaczego są standardem?
Płytki drukowane są standardem, ponieważ pozwalają budować elektronikę kompaktowo, powtarzalnie i w sposób możliwy do automatyzacji. Zamiast ręcznie prowadzić wiele przewodów, projektant definiuje ścieżki w plikach produkcyjnych, a producent odtwarza je na laminacie z wysoką dokładnością. To skraca montaż, zmniejsza liczbę błędów i poprawia niezawodność urządzenia.
Najczęstsze obszary zastosowania PCB obejmują kilka dużych rynków.
Przemysł kosmiczny
Elektronika lotnicza i kosmiczna wymaga niewielkiej masy, dużej odporności oraz wysokiej powtarzalności. Stosuje się tu między innymi płytki wielowarstwowe, rozwiązania elastyczne i sztywno-elastyczne, które ograniczają liczbę przewodów i złączy. Mniej połączeń mechanicznych oznacza mniejsze ryzyko awarii podczas wibracji, przeciążeń i zmian temperatury.
Medycyna
W urządzeniach medycznych liczą się miniaturyzacja, stabilność pracy i czystość procesu produkcyjnego. PCB znajdują zastosowanie w aparatach słuchowych, monitorach pacjenta, urządzeniach diagnostycznych, pompach infuzyjnych i elektronice noszonej. Mała płytka pozwala zmniejszyć rozmiar urządzenia bez rezygnacji z funkcjonalności.
Gdy urządzenie ma być lekkie i kompaktowe, właściwie zaprojektowana płytka sztywna lub elastyczna może zastąpić wiele przewodów, złączy i elementów mocujących. To upraszcza montaż oraz ogranicza liczbę potencjalnych punktów uszkodzenia.

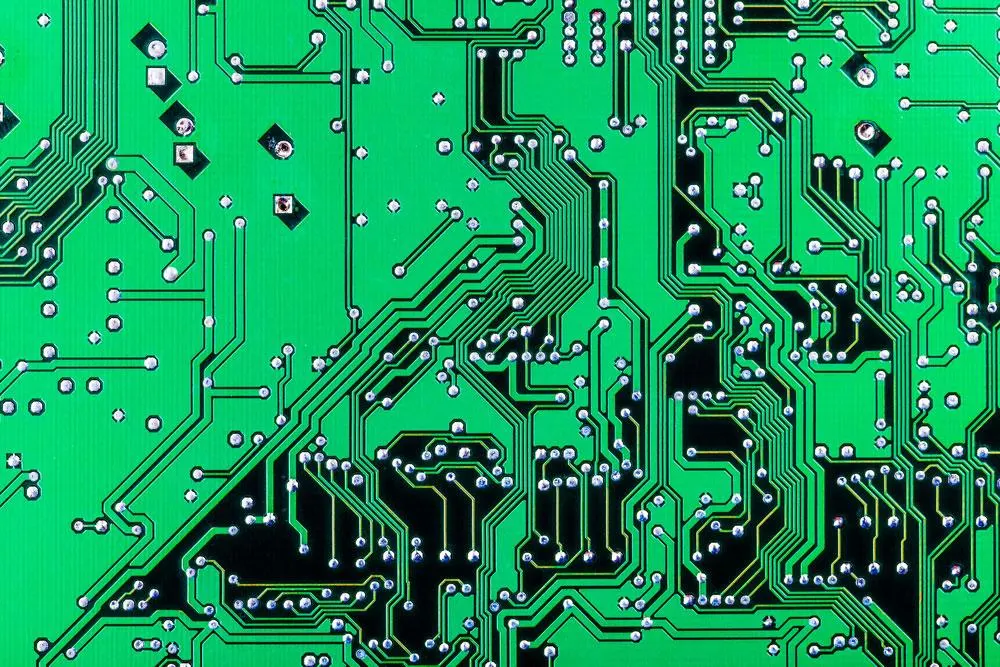

Płytka drukowana stosowana w laptopie.
Przemysł i handel
PCB są podstawą automatyki przemysłowej, sterowników maszyn, systemów zasilania, urządzeń pomiarowych i elektroniki użytkowej. Dzięki nim producenci mogą automatyzować montaż, kontrolować jakość w serii i utrzymywać powtarzalne parametry elektryczne. W praktyce przekłada się to na większą wydajność produkcji i niższy koszt jednostkowy.
Sprzęt wojskowy
Elektronika wojskowa pracuje często w warunkach drgań, udarów, wilgoci i szerokiego zakresu temperatur. W takich zastosowaniach dobór laminatu, grubości miedzi, zabezpieczeń powierzchni oraz technologii montażu ma krytyczne znaczenie. Płytki elastyczne i sztywno-elastyczne mogą dodatkowo ograniczyć liczbę wiązek kablowych, co poprawia odporność mechaniczną całego urządzenia.
Elektroniczna płytka drukowana z zamontowanymi komponentami.
3. Materiały PCB: z czego wykonane są płytki drukowane?
Typowa płytka drukowana składa się z laminatu izolacyjnego, warstw miedzi, maski lutowniczej oraz nadruku opisowego. Dobór materiałów zależy od zastosowania: inaczej projektuje się tanią płytkę dwuwarstwową do elektroniki konsumenckiej, a inaczej wielowarstwową PCB do wysokich częstotliwości, dużych prądów lub pracy w podwyższonej temperaturze.
Laminat: włókno szklane lub tworzywo elastyczne
Najczęściej stosowanym materiałem dla sztywnych PCB jest FR-4, czyli laminat epoksydowo-szklany. Zapewnia dobrą wytrzymałość mechaniczną, stabilność wymiarową i korzystny koszt. W płytkach elastycznych wykorzystuje się folie poliamidowe oraz inne tworzywa przeznaczone do pracy przy zginaniu i podwyższonej temperaturze. W specjalnych zastosowaniach spotyka się też materiały o kontrolowanych parametrach dielektrycznych, na przykład do układów wysokoczęstotliwościowych.
Miedź
Miedź tworzy ścieżki, pola lutownicze, przelotki i płaszczyzny zasilania. W płytkach jedno- i dwuwarstwowych znajduje się na jednej lub dwóch powierzchniach laminatu. W PCB wielowarstwowych część miedzi ukryta jest wewnątrz struktury płytki, oddzielona warstwami izolacyjnymi. Grubość miedzi dobiera się do prądu, impedancji, wymagań termicznych i możliwości produkcyjnych.
Maska lutownicza
Maska lutownicza to ochronna powłoka nakładana na zewnętrzne warstwy PCB. Zabezpiecza miedź przed utlenianiem, ogranicza ryzyko zwarć i pomaga kontrolować rozpływ lutu podczas montażu. Najczęściej ma kolor zielony, ale dostępne są również maski niebieskie, czerwone, czarne, białe, żółte lub przezroczyste. Kolor nie decyduje o działaniu płytki, choć może wpływać na kontrast podczas inspekcji optycznej.
Po masce lutowniczej nakłada się nadruk opisowy, czyli warstwę oznaczeń. Zawiera ona symbole komponentów, polaryzację, punkty testowe, logo, numery wersji lub kody identyfikacyjne. Dobrze przygotowany opis ułatwia montaż, kontrolę jakości i późniejszy serwis urządzenia.
Płytka drukowana z widocznym nadrukiem opisowym.
4. Rodzaje płytek drukowanych
W praktyce najczęściej spotyka się trzy grupy płytek drukowanych: sztywne, elastyczne oraz sztywno-elastyczne. Różnią się materiałem bazowym, sposobem montażu w urządzeniu i zakresem zastosowań.
Sztywna płytka drukowana
Sztywna PCB powstaje zwykle na laminacie FR-4 i zachowuje stały kształt przez cały okres pracy. Jest najpopularniejszym i najbardziej ekonomicznym rozwiązaniem dla elektroniki konsumenckiej, przemysłowej, komputerowej i zasilającej. Jej ograniczeniem jest brak elastyczności: płytka musi mieścić się w obudowie jako jeden sztywny element, a połączenia z innymi modułami często wymagają złączy lub przewodów.
Elastyczna płytka drukowana
Elastyczna PCB wykorzystuje cienki materiał bazowy, najczęściej poliamid, który może pracować w zgięciu. Tego typu płytki stosuje się w urządzeniach o ograniczonej przestrzeni, ruchomych połączeniach, modułach kamer, wyświetlaczach, elektronice noszonej i sprzęcie medycznym. Ich zaletą jest możliwość dopasowania do kształtu obudowy, ale wymagają dokładniejszego projektu mechanicznego, kontroli promieni gięcia i odpowiednich wzmocnień w strefach montażowych.
Płytka sztywno-elastyczna
Płytka sztywno-elastyczna łączy fragmenty sztywne z elastycznymi połączeniami w jednej konstrukcji. Pozwala zmniejszyć liczbę złączy, przewodów i operacji montażowych, a jednocześnie zachować stabilne obszary pod komponenty. Takie rozwiązanie jest droższe od klasycznej płytki sztywnej, ale często uzasadnione w urządzeniach kompaktowych, narażonych na wibracje albo wymagających wysokiej niezawodności połączeń.

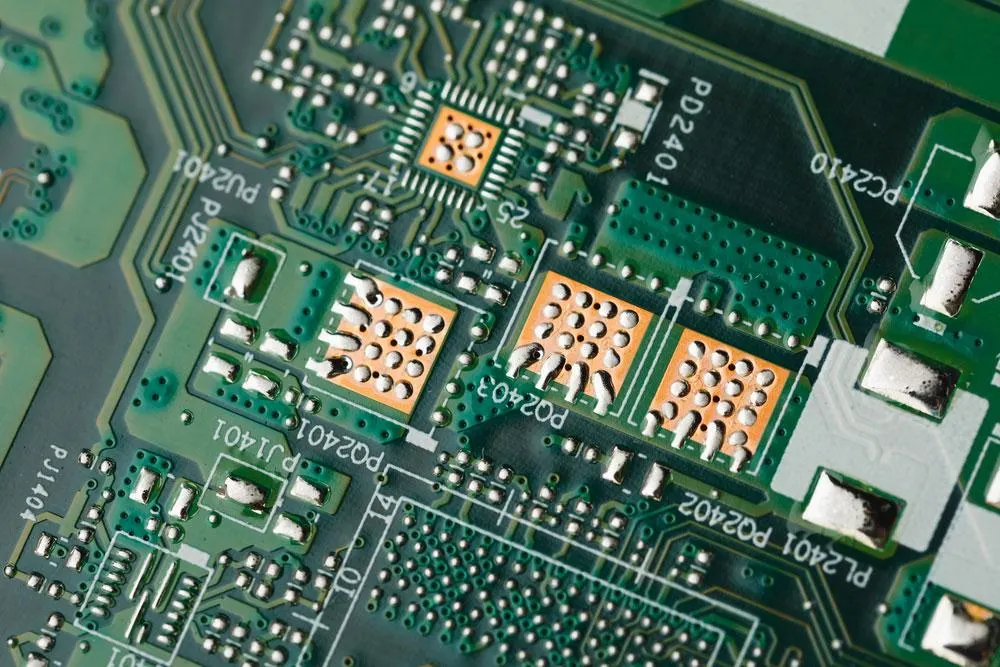

Pusta płytka drukowana przed montażem komponentów.
5. Czynniki projektowe i proces PCB
Projekt PCB nie polega wyłącznie na narysowaniu ścieżek. Już na początku trzeba uwzględnić funkcję urządzenia, środowisko pracy, technologię montażu, wymagania elektryczne i ograniczenia mechaniczne. Dobrze przygotowany projekt zmniejsza ryzyko poprawek na etapie produkcji i montażu.
Środowisko pracy PCB: temperatura, wilgotność, wibracje, narażenie na pył, chemikalia lub wyładowania elektrostatyczne.
Sztywność lub elastyczność PCB: wybór między płytką sztywną, elastyczną i sztywno-elastyczną powinien wynikać z konstrukcji urządzenia.
Technologia produkcji i montażu: liczba warstw, minimalna szerokość ścieżek, średnice otworów, typ przelotek, montaż SMT, THT lub mieszany.
Wymagana konfiguracja elektryczna: prądy, napięcia, impedancja kontrolowana, separacja galwaniczna, odprowadzanie ciepła i integralność sygnałów.
Typ zastosowania: prototyp, krótka seria, produkcja masowa, urządzenie medyczne, przemysłowe, konsumenckie lub wysokoczęstotliwościowe.

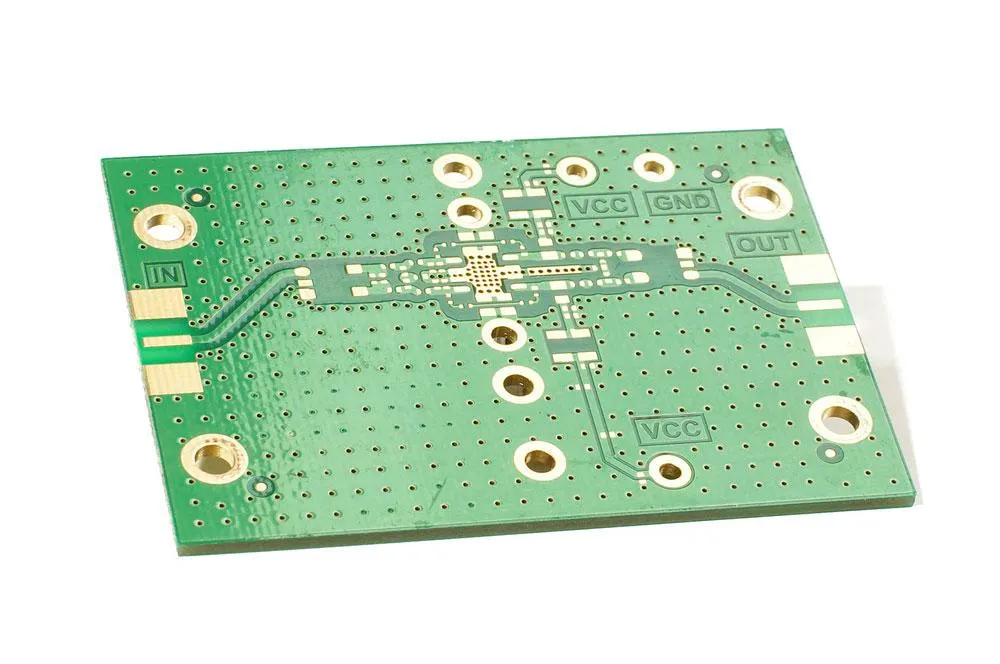

Płytka drukowana przeznaczona do układów wysokiej częstotliwości.
6. Jak powstaje PCB krok po kroku?
Produkcja PCB różni się w zależności od liczby warstw, materiału i wymagań projektu, ale ogólny przebieg procesu jest podobny dla większości płytek.
Najpierw przygotowuje się dane produkcyjne i obraz warstw miedzi. Na laminat nanoszony jest wzór ścieżek, a niepotrzebna miedź zostaje usunięta w procesie trawienia.
Następnie warstwy wewnętrzne, prepregi i folie miedziane są układane w stos oraz laminowane pod ciśnieniem i w podwyższonej temperaturze. W płytkach jedno- lub dwuwarstwowych etap ten jest prostszy, a w wielowarstwowych decyduje o jakości całej struktury.
Kolejny krok to wiercenie otworów oraz metalizacja przelotek. Dzięki temu połączenia mogą przechodzić między warstwami miedzi, a otwory montażowe mogą przewodzić sygnał lub zasilanie tam, gdzie wymaga tego projekt.
Potem wykonuje się procesy galwaniczne i przygotowuje zewnętrzne warstwy płytki. Ścieżki, pady i przelotki uzyskują docelową geometrię oraz odpowiednią grubość miedzi.
Następnie nakłada się maskę lutowniczą, nadruk opisowy i wykończenie powierzchni pól lutowniczych, na przykład HASL, ENIG lub inne wykończenie dobrane do wymagań montażu.
Na końcu płytkę frezuje się lub wycina do wymiarów z plików produkcyjnych, wykonuje testy elektryczne i kontrolę jakości. Dopiero po tych operacjach PCB jest gotowa do montażu komponentów.
Po wykonaniu tych czynności można rozpocząć montaż elementów SMT, THT albo montaż mieszany, zależnie od projektu urządzenia.

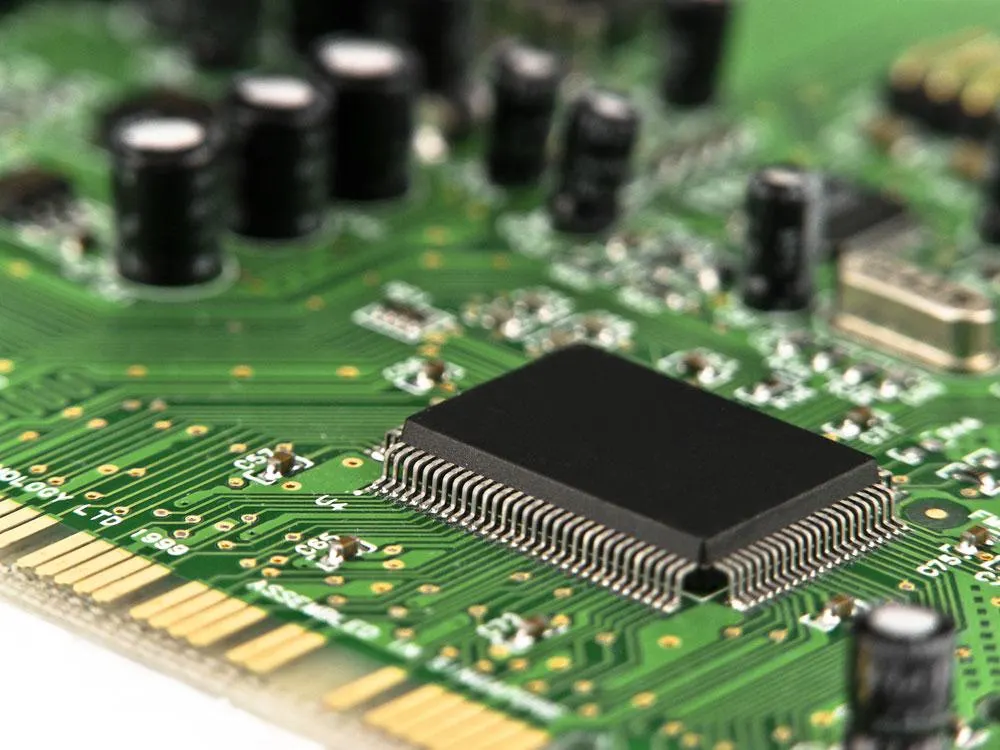

Mikroprocesor zamontowany na płytce PCB.
Podsumowanie
Płytka drukowana jest jednym z najważniejszych elementów konstrukcyjnych elektroniki. Decyduje nie tylko o połączeniach elektrycznych, ale też o wymiarach urządzenia, odprowadzaniu ciepła, odporności mechanicznej i łatwości montażu. Dlatego dobór typu PCB, materiałów i technologii produkcji powinien wynikać z realnych warunków pracy urządzenia, a nie wyłącznie z ceny.
