Aby zmierzyć napięcie Zenera, podłącz diodę w kierunku zaporowym do zasilacza przez rezystor szeregowy, a woltomierz równolegle do diody. Ustaw prąd testowy Iz wskazany w nocie katalogowej i kontroluj moc strat. Sam tryb testu diody w multimetrze pozwala wstępnie ocenić stan elementu, ale zwykle nie wystarcza do pomiaru napięcia Zenera Vz.
Przed użyciem warto jednak sprawdzić polaryzację i stan elementu: ustalić, czy dioda jest sprawna, zwarta lub ma przerwę. Trzeba też poprawnie odczytać jej oznaczenie i napięcie znamionowe.
Do takiej kontroli służy tester diod Zenera.
Poniżej opisujemy podstawowe metody pomiaru oraz budowę prostego testera.
Zacznijmy od zasady działania samej diody.
Jak działa dioda Zenera?
Dioda Zenera po osiągnięciu przebicia w kierunku zaporowym utrzymuje na swoich zaciskach w przybliżeniu stałe napięcie. Jego zależność od prądu opisuje rezystancja dynamiczna rz, zależna od elementu i punktu pracy. Napięcie Vz jest podawane przy określonym prądzie testowym Iz: typowo / wg noty katalogowej dla popularnych diod małej mocy jest to kilka mA. Dokładne wartości zależą od producenta i wersji — sprawdź kartę katalogową konkretnej diody.
Prąd płynący przez diodę można obliczyć na podstawie wartości rezystora szeregowego oraz różnicy między napięciem zasilania a napięciem Zenera.
Im wyższe jest napięcie Zenera przy niezmienionym zasilaniu i rezystorze, tym mniejszy prąd testowy popłynie przez diodę. Jeśli będzie zbyt mały, wynik pomiaru może być obarczony błędem.
Przy polaryzacji w kierunku przewodzenia dioda Zenera zachowuje się jak zwykła dioda krzemowa.
Jej charakterystyczną właściwość wykorzystuje się przy polaryzacji zaporowej: po osiągnięciu napięcia przebicia prąd wyraźnie rośnie, a napięcie pozostaje przewidywalne. W kierunku przewodzenia na elemencie występuje typowy spadek napięcia diody.
Wstępny test diody a pomiar napięcia Zenera
Wstępne sprawdzenie złącza i pomiar Vz to dwa różne zadania. W przypadku zwykłej diody ocenia się przewodzenie i szczelność w kierunku zaporowym; diodę Zenera trzeba dodatkowo zbadać w obszarze przebicia. Podstawy kontroli innych typów elementów opisuje artykuł o teście diody.
Sprawdzenie multimetrem w trybie testu diody
Wybierz tryb testu diody. Przy dodatniej sondzie na anodzie i ujemnej na katodzie sprawna dioda krzemowa daje spadek napięcia typowo / wg noty katalogowej około 0,6–0,7 V, zależnie od prądu i temperatury. To napięcie przewodzenia, a nie Vz.
Sprawdź diodę w obu kierunkach.
Anoda i katoda diody
Następnie odwróć sondy. Multimetr w trybie testu diody podaje mały prąd i ma ograniczone napięcie na sondach, zwykle rzędu 2–3 V; sprawdź instrukcję miernika. Nie zmierzy więc Vz diod o napięciu powyżej około kilku V. W takim przypadku wskazanie „OL” w kierunku zaporowym jest oczekiwane i samo w sobie nie oznacza uszkodzenia.
Wskazanie przewodzenia w jednym kierunku i „OL” w drugim nie potwierdza poprawnego napięcia Zenera. „OL” w obu kierunkach może wskazywać na przerwę, a bardzo mały spadek napięcia w obu kierunkach — na zwarcie. Pomiar omomierzem jest mniej jednoznaczny i również nie zastępuje pomiaru Vz.
Pomiar napięcia Zenera z zasilaczem i woltomierzem

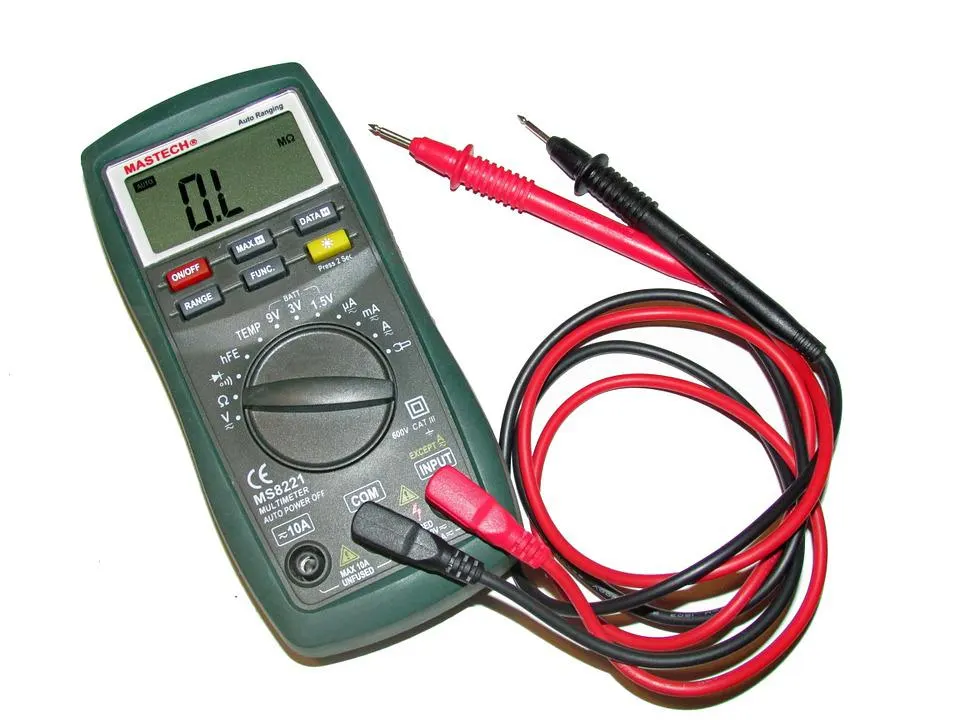

Multimetr cyfrowy używany jako woltomierz
Do tego pomiaru użyj woltomierza lub multimetru ustawionego na pomiar napięcia stałego. Połącz dodatni zacisk zasilacza przez rezystor z katodą diody, a anodę z ujemnym zaciskiem zasilacza. Dodatnią sondę woltomierza przyłóż do katody, a ujemną do anody.
Napięcie zasilania musi być wyższe od Vz, aby na rezystorze powstał spadek napięcia wymuszający prąd testowy. Zmierz napięcie na rezystorze i oblicz prąd z zależności Iz = UR/R. Odczyt Vz porównuj z notą dopiero po uzyskaniu wymaganego prądu; zbyt mały prąd może dać zaniżony wynik.
Przy przerwie w diodzie odczyt będzie wysoki i zbliżony do napięcia zasilania. Dioda zwarta da natomiast napięcie znacznie niższe od wartości znamionowej.
Dobór rezystora i mocy — przykład obliczeniowy
Poniższe liczby to przykład obliczeniowy, a nie wyniki pomiarów konkretnego egzemplarza. Przyjmujemy Uzas = 12 V, Vz = 5,1 V oraz Iz = 5 mA. Prąd w rzeczywistym teście należy dobrać wg noty katalogowej; przyjęte tutaj Iz nie jest uniwersalnym wymaganiem dla każdej diody.
| Wielkość | Wzór i podstawienie | Wynik |
|---|---|---|
| Rezystancja szeregowa | R = (Uzas − Vz)/Iz = (12 V − 5,1 V)/5 mA | 1,38 kΩ |
| Prąd po wyborze 1,5 kΩ z szeregu E24 | Iz = (12 − 5,1)/1500 A | 4,6 mA |
| Moc w rezystorze 1,5 kΩ | PR = (Uzas − Vz)²/R = (12 V − 5,1 V)²/1500 Ω | ≈ 31,7 mW |
| Moc w diodzie przy założonych 5 mA | P = Vz·Iz = 5,1 V · 5 mA | 25,5 mW |
Rezystor 1,5 kΩ ograniczy prąd do około 4,6 mA przy założeniu Vz = 5,1 V. To inny punkt pracy niż 5 mA, więc odczyt napięcia może się różnić. Po uruchomieniu układu sprawdź rzeczywisty prąd i skoryguj rezystancję lub napięcie zasilania. Wartość 25,5 mW dotyczy wariantu 5 mA; nie należy przypisywać jej wariantowi z rezystorem 1,5 kΩ.
Sprawdź dopuszczalną moc zarówno diody, jak i rezystora. Dla popularnych szklanych diod małej mocy spotyka się typowo / wg noty katalogowej 500 mW, ale nie jest to limit każdej diody ani każdych warunków pracy. Dokładne wartości zależą od producenta i wersji — sprawdź kartę katalogową. Informacje o samych elementach oporowych znajdziesz w opisie rezystorów węglowych.
Błąd prądu testowego i rezystancja dynamiczna
Rezystancja dynamiczna rz opisuje nachylenie charakterystyki w danym punkcie pracy. Dla niewielkiej zmiany prądu można przyjąć ΔV = rz·ΔI. Dlatego nawet poprawnie działający woltomierz nie zapewni zgodności z katalogowym Vz, jeśli prąd diody różni się od prądu testowego podanego przez producenta.
Przykład ilustracyjny: zakładamy rz = 20 Ω oraz ΔI = 2 mA. Otrzymujemy ΔV = 20 Ω · 2 mA = 40 mV. Wartość 20 Ω jest założeniem do obliczenia, a nie parametrem z noty konkretnej diody. Nie stosuj jej do dowolnego egzemplarza; rz zależy od typu i punktu pracy.
Wpływ temperatury i najczęstsze błędy pomiaru
Temperatura zmienia Vz, a sama dioda nagrzewa się wskutek wydzielanej mocy P = Vz·Iz. Poniższe zależności temperaturowe są orientacyjne; współczynnik dla wybranego elementu trzeba sprawdzić wg noty katalogowej. Zmiana odczytu podczas nagrzewania nie musi oznaczać uszkodzenia.
| Napięcie Zenera | Typowa zależność od temperatury — zweryfikuj wg noty katalogowej |
|---|---|
| Poniżej około 5 V | Współczynnik zwykle ujemny: Vz maleje przy wzroście temperatury. |
| W okolicy 5–6 V | Współczynnik zwykle bliski zeru. |
| Powyżej około 6 V | Współczynnik zwykle dodatni; dla wyższych napięć może być rzędu kilku mV/K. |
- Brak rezystora szeregowego: po wejściu w przebicie prąd gwałtownie rośnie, co grozi przegrzaniem i trwałym uszkodzeniem diody.
- Zbyt mały prąd: wynik dotyczy innego punktu charakterystyki niż katalogowe Vz i może prowadzić do błędnej oceny sprawności.
- Pomijanie nagrzewania: porównuj odczyty przy takim samym prądzie i ustabilizowanej temperaturze; zapisuj warunki pomiaru.
- Interpretowanie „OL” jako przerwy: w kierunku zaporowym najpierw uwzględnij ograniczone napięcie testowe multimetru.
Obwód testera diody Zenera
Podstawowy tester składa się z zasilacza, rezystora szeregowego i woltomierza. Przetwornica podwyższająca napięcie może zapewnić zasilanie potrzebne do badania diod o wyższym Vz, ale nie zastępuje kontroli prądu i mocy. Poniższa ilustracja przedstawia obwód testera; opis metody nie jest wynikiem naszych pomiarów.
Schemat obwodu testera Zenera
W układzie z rezystorem szeregowym prąd nie jest automatycznie stały: zależy od napięcia zasilania, Vz i rezystancji. Powtarzając pomiar przy różnych, kontrolowanych prądach, można opisać zależność napięcia Zenera od prądu.
Przy zmianie badanej diody dobierz rezystor ponownie. Ustawienie odpowiednie dla jednego napięcia Zenera może dać zbyt duży lub zbyt mały prąd dla innego elementu.
Najczęściej zadawane pytania
Jak zmierzyć napięcie Zenera?
Zasil diodę w kierunku zaporowym przez rezystor i zmierz napięcie bezpośrednio na jej zaciskach. Wynik oceniaj względem Vz, tolerancji i prądu testowego wg noty katalogowej konkretnego typu. Nie istnieje jeden poprawny zakres napięcia dla wszystkich diod Zenera.
Jak sprawdzić, czy dioda działa?
Zacznij od testu multimetrem w obu kierunkach, aby wykryć zwarcie lub przerwę. W przypadku diody Zenera uzupełnij tę kontrolę pomiarem Vz przy prądzie z noty katalogowej. Przewodzenie w kierunku zaporowym po osiągnięciu przebicia jest jej prawidłowym zachowaniem, o ile prąd i moc pozostają w dopuszczalnych granicach.
Czy diody Zenera się psują?
Tak. Dioda Zenera może ulec uszkodzeniu przede wszystkim wskutek przekroczenia dopuszczalnej mocy strat. Każdy element ma określoną moc znamionową; gdy moc wydzielana w diodzie jest większa od tej wartości, może dojść do przegrzania i trwałego uszkodzenia.
Podsumowanie
Diody Zenera chronią układy przed przepięciami, stabilizują napięcie i tworzą napięcie odniesienia między innymi we wzmacniaczach operacyjnych oraz regulatorach. Tester pozwala potwierdzić stan elementu i zmierzyć jego napięcie znamionowe, zwłaszcza gdy oznaczenie obudowy jest nieczytelne lub niejednoznaczne. Jeśli potrzebujesz pomocy w doborze testera albo elementów do własnego projektu, zapraszamy do kontaktu z nami.
