Kondensator obejściowy: jak dobrać go do wzmacniacza?

Kondensator obejściowy we wzmacniaczu dobiera się do wymaganej charakterystyki częstotliwościowej oraz rezystancji widzianej między jego zaciskami. W stopniu ze wspólnym emiterem bocznikuje on rezystor emiterowy dla składowej zmiennej, przez co osłabia lokalne ujemne sprzężenie zwrotne i zwiększa wzmocnienie. Idealny kondensator nie zmienia ustalonego punktu pracy dla prądu stałego; jego pojemność decyduje natomiast, od jakich częstotliwości wzrost wzmocnienia będzie istotny.

Bocznikowanie, odsprzęganie i sprzęganie — różne zadania

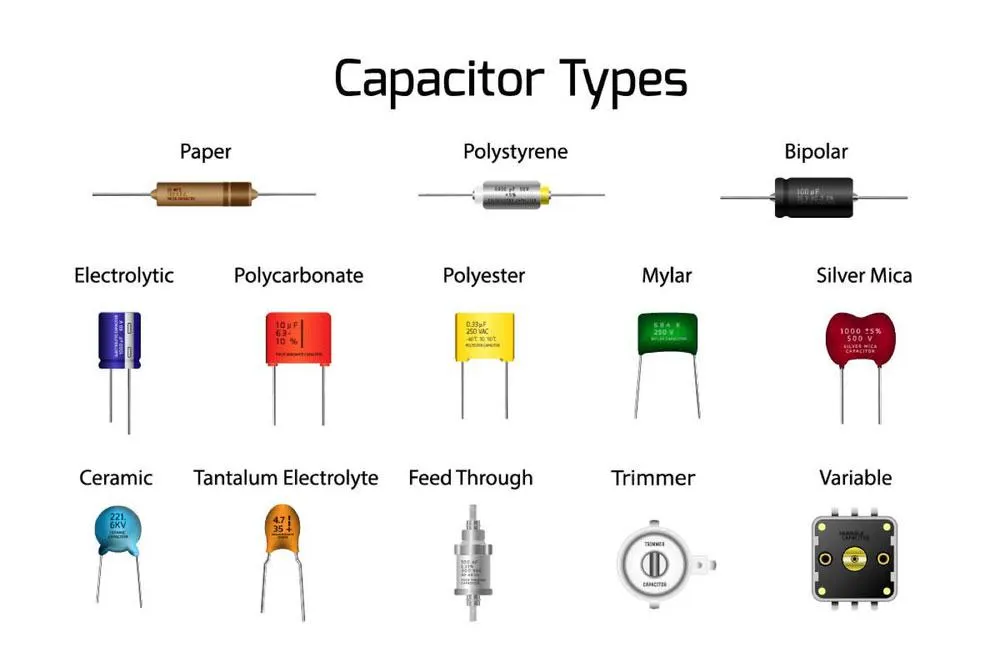

„Obejściowy” opisuje funkcję elementu w obwodzie, a nie osobny rodzaj kondensatora. Można użyć kondensatora elektrolitycznego, ceramicznego lub foliowego, jeżeli jego parametry odpowiadają warunkom pracy. O działaniu decyduje przede wszystkim miejsce podłączenia.

W opisie zasilania nazwy „obejściowy” i „odsprzęgający” bywają używane zamiennie. Nie wynika z tego obowiązek stosowania określonej liczby kondensatorów ani konkretnego dielektryka. Zagadnienie doboru kondensatora odsprzęgającego dotyczy zasilania; tutaj najważniejsze jest kształtowanie wzmocnienia stopnia analogowego. Kondensator szeregowy między wzmacniaczem a obciążeniem jest z kolei elementem sprzęgającym, nie obejściowym.

Co zmienia kondensator w obwodzie emitera?

Rezystor emiterowy pomaga stabilizować punkt pracy tranzystora. Gdy rośnie prąd emitera, zwiększa się spadek napięcia na rezystorze, co przy niezmienionym napięciu bazy ogranicza napięcie baza–emiter. Dla sygnału zmiennego ten sam mechanizm tworzy lokalne ujemne sprzężenie zwrotne: obniża wzmocnienie, ale poprawia liniowość i zmniejsza zależność działania od parametrów tranzystora.

Kondensator połączony równolegle z rezystorem przejmuje część prądu zmiennego. Im mniejsza jego impedancja w rozpatrywanym paśmie, tym słabsze sprzężenie przez bocznikowaną rezystancję. Wzmocnienie rośnie, lecz może wzrosnąć również poziom zniekształceń. Maleje też impedancja wejściowa samego stopnia, więc źródło sygnału może zostać mocniej obciążone.

W stanie ustalonym idealny kondensator nie przewodzi prądu stałego. Rzeczywisty element ma prąd upływu, który trzeba uwzględnić, jeśli mógłby istotnie zmienić polaryzację tranzystora. Przed doborem pojemności należy ustalić punkt pracy i dopuszczalną amplitudę wyjściową; pomocne jest rozpatrzenie linii obciążenia tranzystora bipolarnego.

Częściowe bocznikowanie daje większą kontrolę

Praktycznym rozwiązaniem jest podział rezystancji emiterowej na szeregowo połączone R_u i R_b. Rezystor R_u znajduje się między emiterem a R_b, natomiast R_b łączy ten węzeł z masą. Kondensator C_E bocznikuje tylko R_b. Dla prądu stałego działają oba rezystory, a w paśmie skutecznego bocznikowania pozostaje sprzężenie przez R_u.

Charakterystyka częstotliwościowa: dlaczego samo RC nie wystarcza?

Dla idealnego kondensatora moduł reaktancji wynosi X_C = 1/(2πfC). Ten wzór pozwala obliczyć impedancję, ale sam nie określa wzmocnienia wzmacniacza. Trzeba jeszcze uwzględnić pozostałe elementy obwodu.

Przyjmijmy model małosygnałowy stopnia ze wspólnym emiterem: duże wzmocnienie prądowe tranzystora, pomijalny wpływ jego rezystancji wyjściowej i pojemności pasożytniczych oraz skutecznie odsprzęgnięte zasilanie. Obliczamy stosunek napięcia kolektora do napięcia mierzonego bezpośrednio na bazie. Kondensatory sprzęgające uznajemy za pomijalne w analizowanym paśmie. Oznaczenia:

• r_e — dynamiczna rezystancja emitera w przyjętym punkcie pracy, w tym przybliżeniu r_e ≈ 1/g_m, gdzie g_m to transkonduktancja;
• R_K — efektywne obciążenie kolektora, czyli równoległe połączenie rezystora kolektorowego i obciążenia zewnętrznego;
• R_u, R_b, C_E — elementy opisanej gałęzi emiterowej;
• j — jednostka urojona, a ω = 2πf — pulsacja sygnału.

Impedancja bocznikowanej gałęzi wynosi Z_b = R_b/(1 + jωR_bC_E). Z modelu otrzymujemy:

A_v(f) ≈ −R_K / [r_e + R_u + Z_b].

Przy bardzo małej częstotliwości moduł wzmocnienia dąży do R_K/(r_e + R_u + R_b). Po skutecznym zbocznikowaniu R_b dąży do R_K/(r_e + R_u). Znak minus oznacza odwracanie sygnału, a w obszarze przejściowym kondensator wprowadza dodatkowe przesunięcie fazowe.

Podstawmy R_a = r_e + R_u. Po uporządkowaniu mianownika powstają dwie częstotliwości charakterystyczne: zero f_z = 1/(2πR_bC_E) oraz biegun f_p = 1/[2π(R_a ∥ R_b)C_E]. Symbol ∥ oznacza połączenie równoległe: R_a ∥ R_b = R_aR_b/(R_a + R_b).

Samo bocznikowanie tworzy przejście między niższym a wyższym poziomem wzmocnienia; nie wymusza zaniku wzmocnienia przy częstotliwości dążącej do zera. Dolną granicę pasma całego toru współtworzą także kondensatory sprzęgające. Z kolei górną granicę mogą ograniczać parametry tranzystora i pojemności pasożytnicze na PCB.

Przy dużej rezystancji źródła napięcie na bazie nie jest stałe podczas zmiany częstotliwości. Wtedy charakterystykę od generatora do wyjścia trzeba policzyć z uwzględnieniem źródła, dzielnika polaryzującego i impedancji wejściowej tranzystora. Nie należy przenosić uproszczonego wyniku na cały tor bez tej kontroli.

Dobór pojemności — przykład założony do przeliczenia

Wszystkie wartości w tym przykładzie są założone, a wyniki pochodzą z powyższego modelu, nie z pomiarów. Przyjmujemy r_e = 20 Ω, R_u = 100 Ω, R_b = 1000 Ω i R_K = 2400 Ω. Wymagane pasmo zaczyna się przy 20 Hz. Zakładamy małą amplitudę, aby tranzystor pracował liniowo.

1. Obliczamy R_a = 20 + 100 = 120 Ω oraz R_a ∥ R_b = 120 · 1000/(120 + 1000) ≈ 107,14 Ω.
2. Graniczne moduły wzmocnienia wynoszą 2400/1120 ≈ 2,14 V/V bez skutecznego bocznikowania i 2400/120 = 20 V/V przy skutecznym bocznikowaniu.
3. Dla próbnej pojemności 100 µF otrzymujemy f_z ≈ 1,59 Hz i f_p ≈ 14,85 Hz. Przy 20 Hz reaktancja kondensatora wynosi około 79,58 Ω.
4. Przyjmujemy własne kryterium projektowe: biegun ma leżeć co najmniej pięciokrotnie poniżej początku pasma, czyli f_p ≤ 20/5 = 4 Hz. To założenie przykładu, nie wymaganie normy.
5. Z przekształcenia wzoru na biegun: C_E ≥ 1/(2π · 107,14 Ω · 4 Hz) ≈ 371,36 µF. Do kolejnego obliczenia przyjmujemy 470 µF; wtedy f_z ≈ 0,34 Hz, a f_p ≈ 3,16 Hz.

Wyniki można sprawdzić bez rachunku na liczbach zespolonych, korzystając z przekształconego wzoru: |A_v(f)| ≈ (R_K/R_a) · √[(f² + f_z²)/(f² + f_p²)].

Przy 100 µF reaktancja dla 20 Hz jest mniejsza od jednej dziesiątej R_b, a mimo to wzmocnienie wyraźnie odbiega od docelowych 20 V/V. To pokazuje ograniczenie uproszczonej reguły doboru pojemności przez porównanie jej wyłącznie z bocznikowanym rezystorem. Dla 470 µF wynik jest bliższy górnemu poziomowi, lecz rzeczywisty dobór musi uwzględnić minimalną pojemność po tolerancji, temperaturę i parametry konkretnego elementu.

Jak wybrać rzeczywisty kondensator?

Pojemność nominalna to początek doboru. Sprawdź napięcie stałe na kondensatorze, nałożoną składową zmienną oraz stany podczas włączania i wyłączania. Napięcie znamionowe i dopuszczalną polaryzację dobierz z zapasem wynikającym z tych warunków oraz zaleceń producenta.

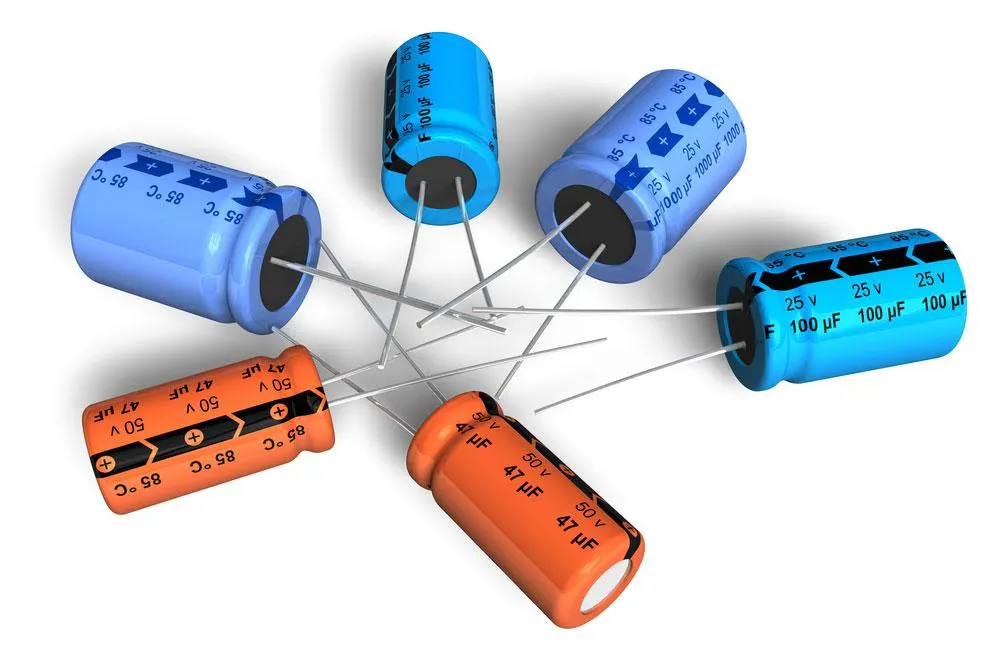

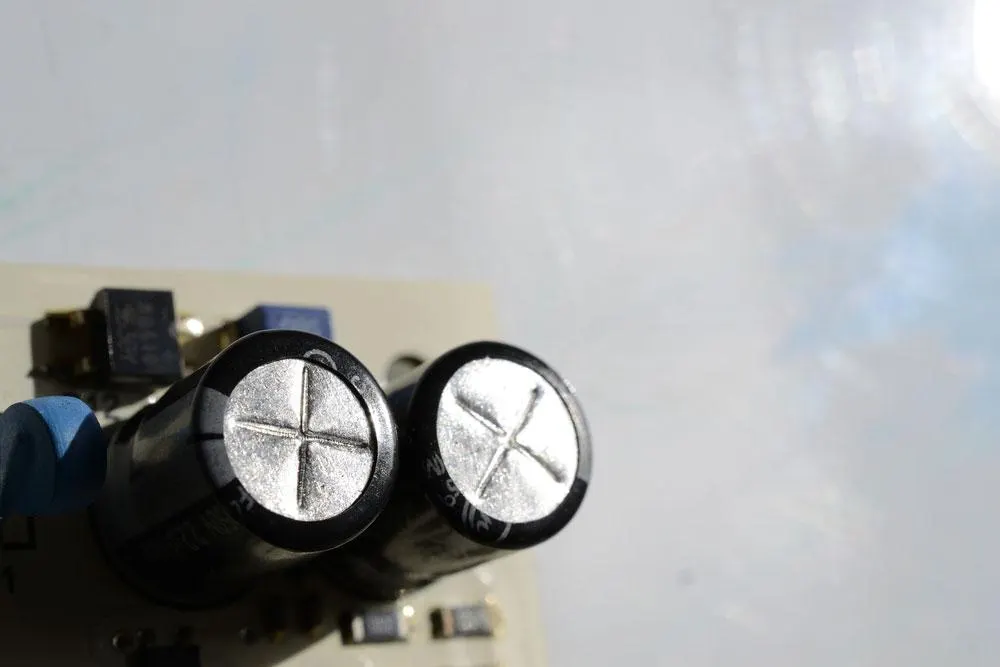

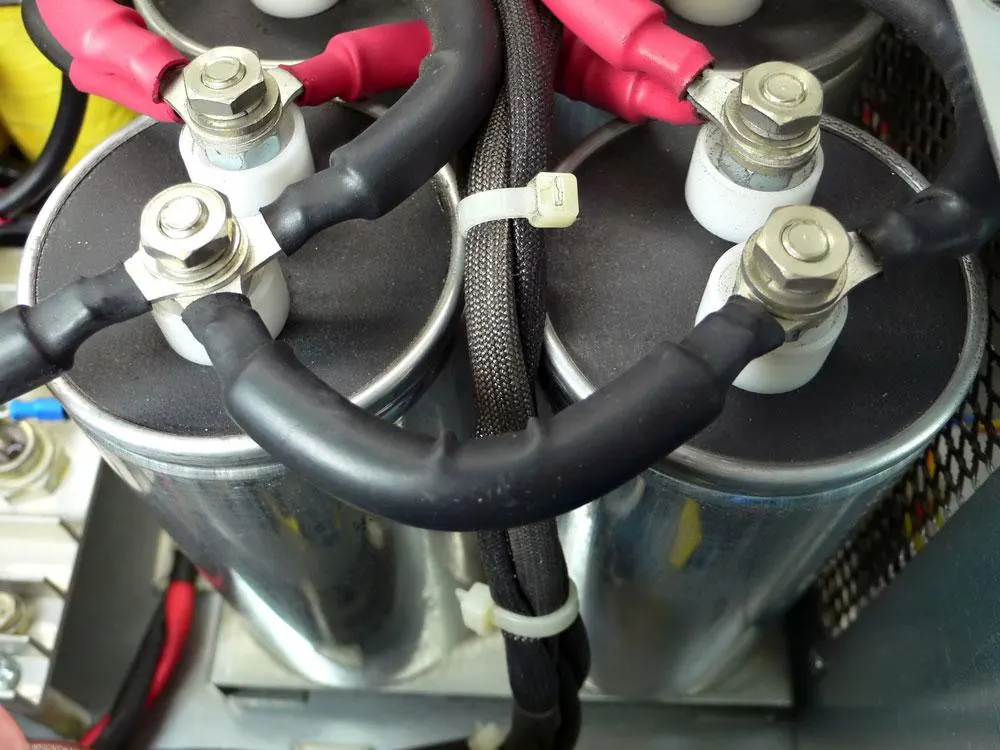

• Elektrolityczny: sprawdź polaryzację, prąd upływu, tolerancję pojemności, ESR i zależność parametrów od temperatury. Plus podłącza się do zacisku o wyższym potencjale stałym, ale trzeba też wykluczyć niedopuszczalne napięcie odwrotne w stanach przejściowych.
• Ceramiczny MLCC: sprawdź rzeczywistą pojemność przy napięciu roboczym i w wymaganej temperaturze. Dla dielektryków o dużej przenikalności może ona istotnie różnić się od wartości nominalnej.
• Foliowy: rozważ go, gdy istotne są stabilność pojemności i mała zależność od napięcia, a potrzebna pojemność mieści się w dostępnej przestrzeni.

ESR, czyli zastępcza rezystancja szeregowa, ogranicza skuteczność bocznikowania. Indukcyjność wyprowadzeń i połączeń nabiera znaczenia przy wyższych częstotliwościach. Dopuszczalny prąd zmienny, wymiary i warunki lutowania należy sprawdzić w karcie katalogowej wybranego numeru części, zamiast zakładać, że każdy element o tej samej pojemności jest zamiennikiem.

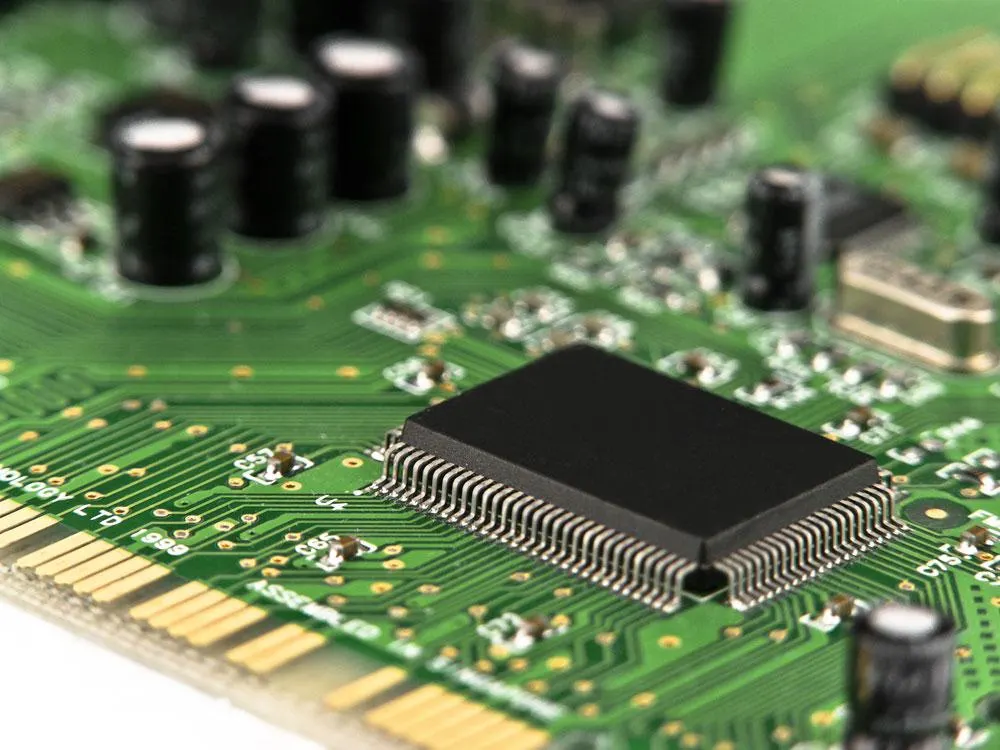

Rozmieszczenie na PCB i przygotowanie do montażu

Umieść kondensator przy bocznikowanym rezystorze i połącz go krótko z oboma końcami tej gałęzi. Przy częściowym bocznikowaniu podłączenie go bezpośrednio od emitera do masy ominęłoby również R_u, zmieniając założone wzmocnienie. Sprawdź więc konkretne węzły, nie tylko bliskość obudów.

Powrót prądu kondensatora prowadź do lokalnego odniesienia stopnia. Wspólna impedancja z powrotem prądu przetwornicy lub stopnia mocy może wprowadzać zakłócenia do toru sygnałowego. Zadbaj o ciągłą drogę powrotną; przypadkowe rozcinanie płaszczyzny masy może wydłużyć pętlę. Ścieżki kolektora i wyjścia odsuń od wejścia, aby ograniczyć niezamierzone sprzężenie.

W dokumentacji do montażu podaj oznaczenie elementu, pojemność, napięcie znamionowe, tolerancję, obudowę i polaryzację. Jeżeli wynik zależy od ESR lub pojemności przy napięciu roboczym, zapisz także te wymagania. Zasady kompletowania danych opisuje artykuł o zestawieniu komponentów BOM.

• Porównaj rozstaw wyprowadzeń i pola lutownicze z dokumentacją części.
• Zapewnij czytelne oznaczenie polaryzacji na rysunku montażowym i płytce.
• Sprawdź wysokość kondensatora oraz dostęp do punktów pomiarowych bazy, emitera, kolektora i masy.
• Wymagania montażowe i odstępy potwierdź dla wybranego procesu; nie wynikają one z samej wartości pojemności.

Jak sprawdzić pasmo i wpływ prowadzenia połączeń?

Poniższa procedura służy do zaplanowania weryfikacji. Nie przedstawia wyników badań konkretnej płytki. Potrzebne są generator, oscyloskop i obciążenie odpowiadające docelowemu układowi; przydatny jest również miernik do sprawdzenia napięć stałych.

1. Sprawdź punkt pracy. Zapisz napięcia bazy, emitera i kolektora oraz napięcie na kondensatorze. Porównaj je z projektem przed oceną wzmocnienia.
2. Dobierz mały sygnał sinusoidalny. Obserwuj wyjście, aby wykluczyć obcinanie przebiegu. Zmniejszenie amplitudy wejściowej nie powinno istotnie zmieniać obliczanego wzmocnienia w zakresie liniowym.
3. Zmieniaj częstotliwość. Mierz jednocześnie napięcie bezpośrednio na bazie i na kolektorze względem lokalnej masy. Obliczaj |A_v| = U_wy/U_we, używając tego samego sposobu określania amplitudy. Zapisuj również przesunięcie fazowe.
4. Oddziel wpływ innych kondensatorów. Jeśli oceniasz cały tor od złącza wejściowego do wyjściowego, uwzględnij kondensatory sprzęgające i obciążenie. Taki wynik nie jest bezpośrednio charakterystyką od bazy do kolektora.
5. Porównaj warianty połączeń. Zachowaj ten sam element, punkt pracy, obciążenie i ustawienia przyrządów. Zmieniaj tylko badaną drogę połączenia lub powrotu; przy porównaniu różnych płytek uwzględnij rozrzut elementów.
6. Sprawdź wpływ sond. Użyj krótkiego połączenia masy sondy i uwzględnij jej obciążenie pojemnościowe. Masy zwykłych sond oscyloskopowych mogą być wspólne i połączone z przewodem ochronnym; nie podłączaj ich do różnych potencjałów.

Przy niskich częstotliwościach różnice częściej wynikają z pojemności, obciążenia i wspólnej impedancji masy. Przy wyższych dochodzą pasożytnicze sprzężenia oraz indukcyjność połączeń. Samo porównanie amplitudy w pojedynczym punkcie nie pozwala przypisać przyczyny rozmieszczeniu elementów.

A co z kondensatorem katodowym?

W stopniu lampowym kondensator równoległy do rezystora katodowego pełni analogiczną funkcję: zmniejsza lokalne sprzężenie zwrotne dla składowej zmiennej. Nie przewodzi ustalonego prądu stałego w modelu idealnym. Rezystancję widzianą przez kondensator i wzmocnienie trzeba jednak wyznaczyć z modelu lampy oraz jej obciążenia, a nie przez bezpośrednie podstawienie danych do wzoru dla tranzystora bipolarnego.

Typowe błędy

• Dobór wyłącznie z iloczynu R_bC_E. Pomija rezystancję widzianą przez kondensator od strony emitera i może dać zbyt małą pojemność.
• Większe wzmocnienie uznane za bezwarunkową poprawę. Słabsze sprzężenie może zwiększyć zniekształcenia, obciążenie źródła i podatność na wzbudzenie.
• Bocznikowanie niewłaściwego rezystora. Ominięcie również R_u usuwa zaplanowane ograniczenie wzmocnienia.
• Zamiennik dobrany tylko według pojemności. Pominięcie polaryzacji, upływu lub rzeczywistej pojemności może zmienić działanie stopnia.
• Ocena na podstawie nastawy generatora. Napięcie na bazie może różnić się od nastawy i zmieniać wraz z częstotliwością.

FAQ — pytania o kondensator obejściowy

Czy kondensator obejściowy zawsze zwiększa wzmocnienie?

Równolegle do rezystora emiterowego zwiększa moduł wzmocnienia stopnia w paśmie skutecznego bocznikowania. Kondensator na zasilaniu ma inne zadanie. Nawet w stopniu emiterowym wzrost wzmocnienia od generatora może być mniejszy niż oczekiwany, jeśli źródło zostanie mocniej obciążone.

Czy większa pojemność poprawi całe pasmo?

Przesunie działanie bocznikowania ku niższym częstotliwościom. Nie usunie ograniczeń górnego pasma wynikających z tranzystora, obciążenia i pojemności pasożytniczych. Po osiągnięciu potrzebnej charakterystyki dalsze zwiększanie pojemności może jedynie zajmować więcej miejsca i wydłużać ustalanie się napięć.

Czy można usunąć ten kondensator?

Tak, jeśli mniejsze wzmocnienie spełnia wymagania. Przy pomijalnym upływie usunięcie kondensatora nie powinno istotnie zmienić ustalonego punktu pracy, ale zmieni charakterystykę sygnałową. Po zmianie trzeba sprawdzić cały tor, zwłaszcza jego wymagane wzmocnienie i amplitudę wyjściową.

Dlaczego obliczenia nie zgadzają się z pomiarem?

Najpierw porównaj punkt pracy, rzeczywiste obciążenie i miejsce pomiaru napięcia wejściowego. Następnie sprawdź pojemność, ESR, kondensatory sprzęgające oraz wpływ sond. Jeżeli rozbieżność występuje dopiero przy większej amplitudzie, uproszczony model małosygnałowy może już nie opisywać badanego układu.
