Obecnie urządzenia chroniące przed przepięciami mogą zapobiegać niewielkiemu lub całkowitemu zniszczeniu płytek drukowanych urządzeń elektrycznych. Jednak, są one podobnie istotne ze względów bezpieczeństwa.
Zrozumienie przyczyny ochrony przeciwprzepięciowej jest niezbędne. Oznacza to, że będziesz posiadał pełne informacje na temat zagrożeń i zagrożeń związanych z skokami wysokiego napięcia lub skokami napięcia. Sytuacje te mogą trwać od kilku nanosekund do mikrosekund. Jednak pomimo krótkiego okresu wywierają one znaczny nacisk na urządzenia elektroniczne. Zrozumienie znaczenia, wyrobiska i konstrukcji technologii ochrony przeciwprzepięciowej może pomóc w wyborze idealnego obwodu ochrony przeciwprzepięciowej.
Znaczenie i zasada obwodów ochrony przeciwprzepięciowej
Zabezpieczenie przeciwprzepięciowe to urządzenie elektroniczne, które neguje mniejszy prąd elektryczny. Ponadto, to również stany przejściowe, które stale pojawiają się w centralnych liniach energetycznych.
Działają one poprzez szybkie zwarcie dowolnego napięcia szczytowego, które pojawia się w głównym obwodzie zasilania prądem przemiennych.
Oto film wyjaśniający, jak chronić skoki wysokiego napięcia za pomocą ochrony przeciwprzepięciowej.
Rodzaje obwodów ochrony przeciwprzepięciowej
Istnieją dwa typowe typy obwodów ochrony przeciwprzepięciowej, które są
Podstawowy ochraniacz przeciwprzepięciowa
Podstawowa ochrona przeciwprzepięciowa to urządzenia, które można zainstalować w dowolnym miejscu. Należą do nich wejście do biura, domu lub budynku okablowania elektrycznego. Chroni każde urządzenie elektryczne lub sprzęt, który łączy linię poza punkt wejścia. Podstawowa ochrona przeciwprzepięciowa mocy jest silna. Poza tym jest ciężki, duży, a także kosztowny.

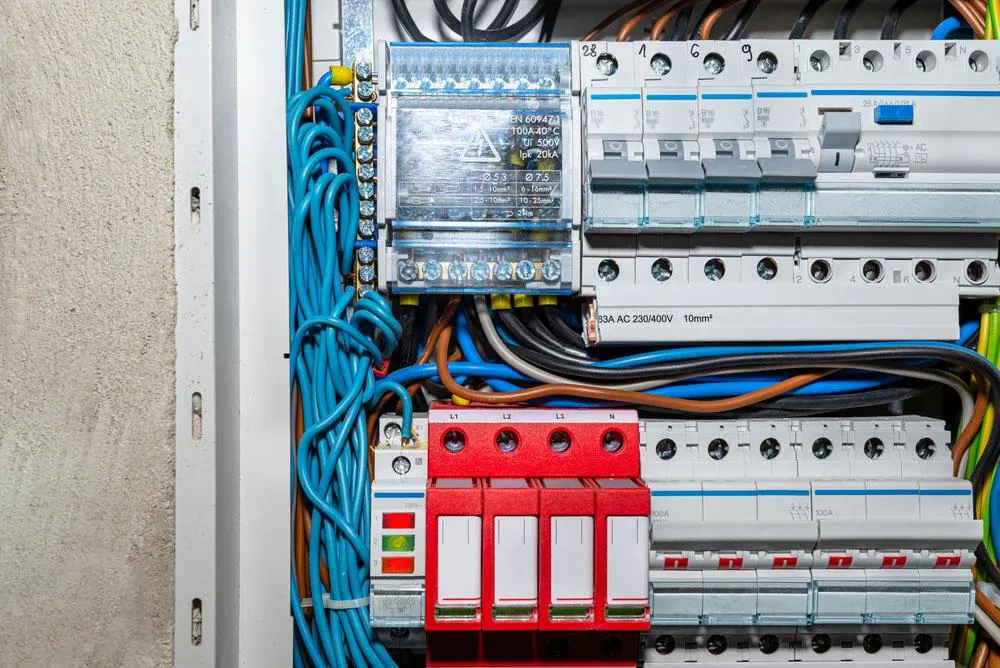

Rodzaj obwodu przeciwprzepięciowego ze wskaźnikami umieszczonymi przy wejściu do szpitala
Wtórny ochraniacz przeciwprzepięciowy:
Przeciwnie, wtórny ochraniacz przeciwprzepięciowy nie jest tak kosztowny i skuteczny jak główny ochraniacz przeciwprzepięciowy. Jest jednak wygodny, łatwy w przenoszeniu i mieści się w zewnętrznym gniazdku. Co więcej, chroni urządzenia elektryczne przed uzyskaniem prądu z podłączonego gniazdka elektrycznego. Niemniej jednak istnieją inne rodzaje wtórnych urządzeń chroniących przed przepięciami, a mianowicie;
Listwy zasilane
Są to dodatkowe ochraniacze przeciwprzepięciowe, które łączą się z kanałem elektrycznym. Co więcej, listwy zasilające mają wiele kanałów do podłączenia różnych urządzeń elektronicznych. Podobnie, jeśli nastąpi przepięcie elektryczne, listwa zasilana odetnie zasilanie. Jednak czasami prowadzi to do przerwy w dostawie prądu. Niemniej jednak, jest to najbardziej korzystna cecha, aby zapobiec uszkodzeniu urządzeń.

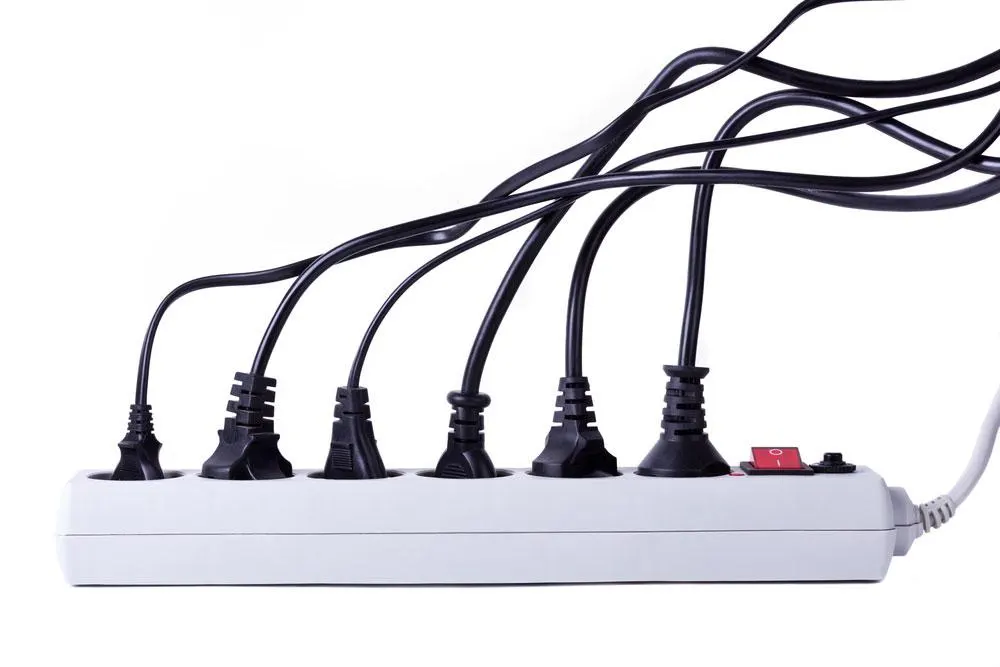

Zbiornikowy typ wtórnego obwodu przepięciowego z wbudowanym zabezpieczeniem przeciwprzepięciowym i wyłącznikiem w restauracji
Zasilacz awaryjny lub zasilacz UPS:
Jest to kolejny rodzaj wtórnego ochraniacza przeciwprzepięciowego. Kilka skomplikowanych zasilaczy UPS posiada wbudowane urządzenie chroniące przed przepięciami. Ponadto, oferuje podobne funkcje bezpieczeństwa w porównaniu do listw zasilającej.

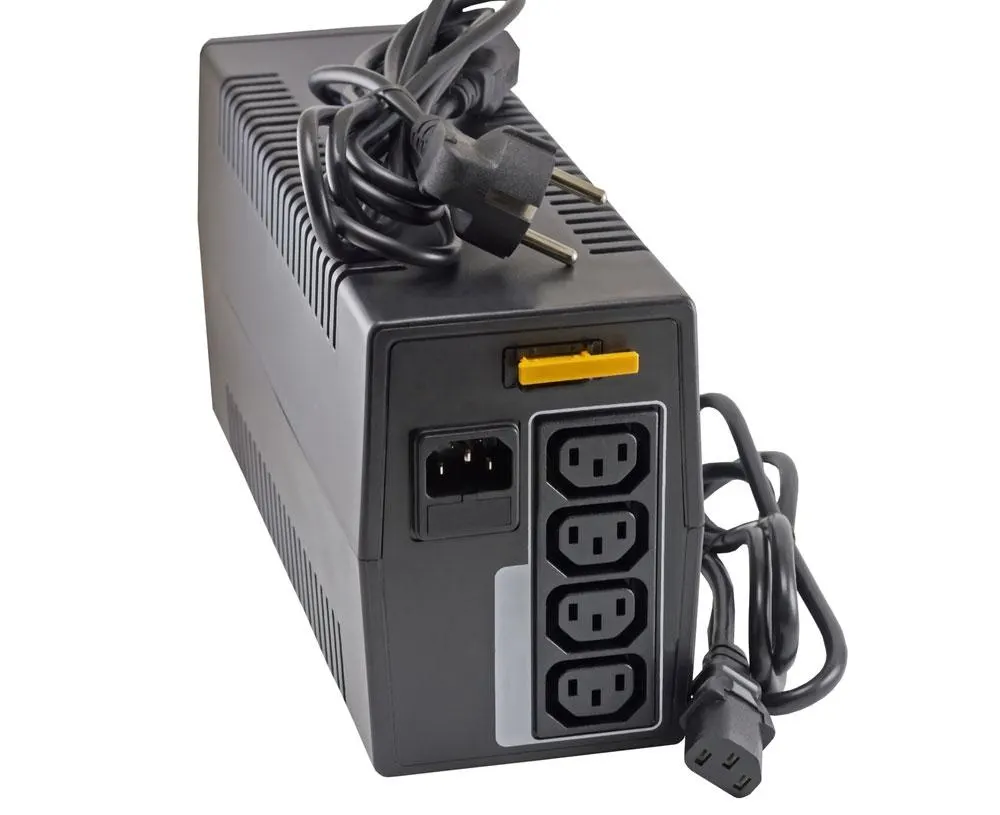

Układ ochraniacz przeciwprzepięciowy UPS, który dynamicznie przesuwając tymczasowe skoki napięcia
Projektowanie obwodu ochrony przeciwprzepięciowego
Istnieją różne sposoby projektowania obwodu ochrony przeciwprzepięciowej:
Korzystanie z warystora MOV lub metalu
Łatwo jest zaprojektować urządzenie przeciwprzepięciowe. Niektóre urządzenia elektryczne wymagają tylko jednego urządzenia ochronnego, warystora tlenku metalu (MOV).
Właściwości MOV
- Warystor tlenku metalu (MOV) jest rezystorem zależnym od napięcia
- Działa jako urządzenie przeciwprzepięciowe w liniach energetycznych.
- Ponadto jego zasada działania może być podobna do telewizorów lub dwukierunkowych tłumiących napięcia przejściowego.
- Ponadto służy jako obwód otwarty dla niskiego napięcia zacisku.
- Poza tym, działanie MOV są podobne do nie-ohmic, nieliniowa dioda z cechami napięcia kierunkowego.

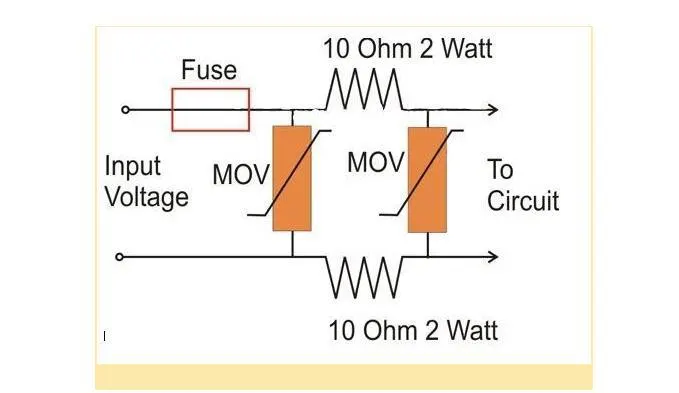

Schemat obwodu
Wymagany składnik MOV
- Ciężki materiał półprzewodnikowy (zwykle spiekany ziarnisty tlenek cynku), który przewodzi duży prąd.
- Kawałek tlenku metalu podłączony do uziemienia i linii energetycznej
- Ograniczyć napięcie do około trzech lub czterech razy w normalnym obwodzie
- Dopasowane mov połączone równolegle w celu podniesienia okres półtrwania i możliwości prądu.
Obwody ochrony przeciwprzepięciowej w systemach motoryzacyjnych
Przesunięcia przejściowe mogą spowodować uszkodzenie magistrali komunikacyjnych, sterowników hydrolitycznych i systemów chłodzenia silnika. Ponadto, zawory, silniki i więcej w systemach motoryzacyjnych. Urządzeniami zabezpieczającymi w systemach motoryzacyjnych mogą być diody Przejściowe (TVS) lub Zener.
Właściwości obwodów przeciwprzepięciowych w systemach motoryzacyjnych
- Diody Zenera używane do ochrony przed przepięciami
- Produkowane z ceramiki półprzewodnikej
- TVS chronią autobusy komunikacyjne
- TVS zmniejsza prąd przepięciowy przy niskich napięciach mocujących
- Są one kompatybilne z przylutowania falami i nowoczesnymi procedurami ponownego wlewu.
- Pakiet do montażu powierzchniowego zapewnia projektantowi oszczędność miejsca w stosunku do większego śladu komponentów z tworzyw sztucznych.
Schemat obwodu
Wymagane składniki
- Bieżący przebieg dla przepięcia wynosi 8/20μs
- Limit czterdziestu przepięciów
- Maksymalnie 250V czułe urządzenie, które wymaga ochrony.
- Szczytowy prąd wzrostowy około 800A
- Wejście prądowe prądu 24V DC
Filtr liniowy RFI i obwód tłumienia przepięciów
Ta konstrukcja jest idealna do suszenia dla głównego obwodu filtra linii prądu przemiennego. Zapewnia to łączną ochronę przed tłumieniem RFI i nagłymi napięciami.
Właściwości filtra liniowego RFI i obwodu tłumienia przepięciów
- Obwody RFI są zwykle rodzajem szerokopasmowego obwodu filtra.
- Filtr liniowy RFI składa się z małego transformatora ferrytowego z niektórymi kondensatorami.
- Transformator blokuje i zatrzymuje przejście wszelkich wychodzących lub przychodzących RFI przez linię.
- Sieć kondensatorów zwiększa wydajność poprzez uziemienie wysokiej nadmiaru częstotliwości na całej linii.
- Opracowany nad dwoma małymi prętami ferrytowymi owiniętymi wokół siebie jest transformatorem.
- Jedno z połączeń końcowych uzwojenia przełącza się między linią neutralną wyjścia/wejścia.
Schemat obwodu
Wymagane składniki filtra linii RFI
Filtry składają się z urządzenia zawierającego równoległe pojemnościowe (nośne). Ponadto szeregowe elementy indukcyjne (nośne) lub obwód. Komponent oferuje niską ścieżkę obwodu wokół chronionego obwodu dla hałasu o wysokiej częstotliwości.
Poza tym filtry podobnie łagodzią symulację. To dlatego, że analiza Fouriera skok pokaże, że zawiera aktualne przebiegi. W związku z tym tłumik przepięć i filtr współpracują ze sobą po podłączeniu.
Różnica między zabezpieczeniem przeciwprzepięciowym a wyłącznikiem
Wyłączniki zasilania i ochraniacze przepięć prądu są zarówno technologią ochrony. Istnieją jednak różnice między nimi.
Ponadto konieczne jest, aby mieć wyłączniki zasilania. Jest to panel z wbudowanymi wyłącznikami, które wymaga twój dom lub biuro. Funkcja wyłącznika jest zapobieganie przeciążeniu obwodu. Może to spowodować przegrzanie i wreszcie wybuch. Ponadto mają adaptery zabezpieczone przed wyłącznikiem wzmacniacza, aby zapewnić dodatkowe bezpieczeństwo. Mały czerwony przycisk w panelu sterowania alarmu pojawi się, gdy pojawi się bieżące przeciążenie. Po znalezieniu i zamocować, można umieścić go z powrotem i wrócić do pracy. Poza tym, podobnie zaoszczędzić ci kłopotów z pójściem do panelu serwisowego.
Elektryczne ochraniacze przeciwprzepięciowe zapobiegają natomiast skokom napięcia urządzeń elektrycznych. Przepięcie napięcia występuje, gdy urządzenie lub przewód przekracza wartość znamionową napięcia. Może to prowadzić do zniszczenia urządzeń elektronicznych. Listwy zasilane, takie jak PSROT-072, są powszechne w miejscach publicznych. Często będziesz mieć systemy rozrywki, komputery, klimatyzatory, urządzenia biurowe i podłączone telewizory. Niemniej jednak, powalona linia energetyczna lub uderzenie pioruna jest najczęstszą przyczyną skokowego napięcia. Wskazane są urządzenia chroniące przed przepięciami. Nie są one jednak obowiązkowe na mocy przepisów wspólnotowych ani państwa.
konkluzja
Z informacji wynika, że urządzenia przeciwprzepięciowe mają kluczowe znaczenie dla bezpieczeństwa naszych urządzeń elektrycznych. Dzięki tym urządzeniom możliwe jest zapobieganie powstawaniu przepięć uszkodzeń. Poza tym, pomaga, zapewniając bardziej dostępne punkty sprzedaży dla Ciebie. Jednocześnie oszczędza pieniądze, ponieważ potrzebujesz tylko przycisku lub pokrętła do sterowania kilkoma urządzeniami. Możesz uzyskać urządzenie ochronne dowolnego projektu od naszej firmy. Prosimy o kontakt, aby uzyskać więcej informacji.
