Czy zdajesz sobie sprawę, że sterownika silnika są nieodłączną częścią naszego codziennego życia? Ale jak, możesz zapytać. Rozglądając się, zauważysz, że używamy drukarek, samochodów elektrycznych, samolotów, pomp paliwowych, motocykli i innych układów napędowych prawie codziennie. Wszystko to zależy od sterowników silnika w taki czy inny sposób.
W tworzeniu sterownika silnika, wśród innych istotnych części, płytki drukowane są jednym z nich. Bez płytki drukowanej sterowniki silnika nie będą działać. PCB podłączyć wszystkie komponenty elektryczne do niego.
Więc, ile wiesz o kontroli silnika i ich zastosowań? Być może, tylko trochę. Tutaj dowiesz się więcej o takich rzeczach, jak ich funkcjonalność, typy i aplikacje. Ponadto, zrozumiesz, jak wybrać odpowiednie, między innymi.
(płytka PCB w sterowniku silnika)
1. Czym są sterowniki silnika?
Na początek sterowniki silników są urządzeniami elektronicznymi lub elektrycznymi, które regulują moment obrotowy, prędkość obrotową silnika i położenie urządzenia. Sterownik silnika może być wyposażony w automatyczny lub ręczny sposób na zatrzymanie lub uruchomienie silnika. Bez sterownika silnika silnik nie ma ochrony przed przeciążeniami, co może spowodować usterki elektryczne.
Można pomyśleć, że sterowniki silników nie są istotne, ale są one kluczowym elementem narzędzi w prawdziwym tego słowa znaczeniu. Sterowniki silnika są niezbędne, ponieważ mikrokontroler zwykle dostarcza wzmacniacze o natężeniu około 0,1. To za mało, biorąc pod uwagę, że wiele silników potrzebuje kilku amperów. Sterowniki silnika mogą pomóc w osiągnięciu wymaganych amperów.

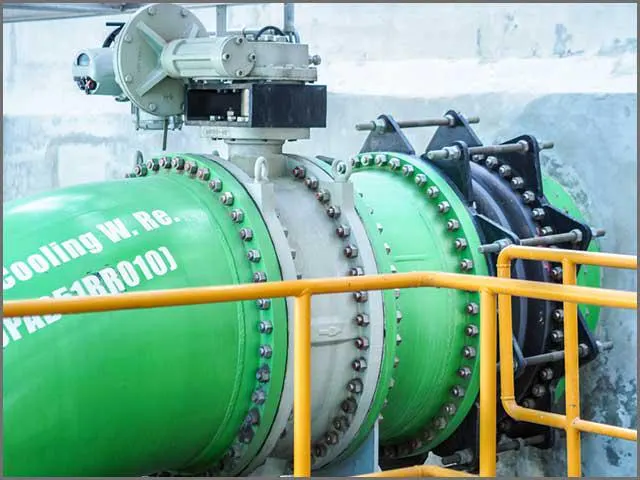

(Zamknij widok niedokończonego sterownika silnika)
2. Jak działają sterowniki silników?
Wiele osób nie rozumie, jak działają mikrokontrolery. Mimo to setki z nich nie przejmują się wiedzą, jak działają. Jak działają te urządzenia z kilkoma cewkami przewodów i magnesów? To o wiele prostsze, niż można sobie wyobrazić, a nawet myśleć.
Energia elektryczna jest twomie: Prąd przemienny (AC) i prąd stały (DC). Jak być może wiesz, prąd stały zawsze przepływa w tym samym kierunku. Ale z drugiej strony, prąd przemienny porusza się od negatywnego do pozytywnego kierunku dużo. Silniki prądu przemiennego zasilane są zasilane przez zasilacz sieciowy. Teraz, im szybciej prąd udaje się przełączyć kierunek, tym szybciej silnik dostaje się do wirowania.

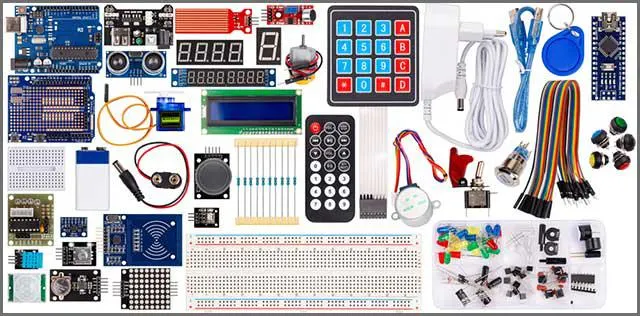

(Sterownik silnika PRĄDU STAŁEGO)
3.Typy sterowników silników
Obecnie istnieją cztery podstawowe typy sterowników silników. Należą do nich:
prąd zmienny
Sterownik silnika prądu przemiennego to urządzenie elektroniczne, które modyfikuje moc wejściową silnika. Osiąga to poprzez odpowiednie dostosowanie częstotliwości energii, która trafia do silnika. Robi to w celu regulacji momentu obrotowego i prędkości.
Przede wszystkim sterownik silnika prądu przemiennego kontrolujący prędkość wymaganą w przypadku wielu zastosowań. To jest powód, dla którego idą przez inne nazwy, takie jak przetwornice prądu przemiennego, regulowane przetwornice częstotliwości, lub sterowniki o zmiennej prędkości.
Dc
Są to również urządzenia elektryczne, które efektywnie modyfikują moc wejściowej. Robią to poprzez naprzemienne lub dostosowujące źródło prądu do wyjścia prądu bezpośredniego, impulsu lub częstotliwości. Niektóre z krytycznych specyfikacji obejmują między innymi typ silnika, klasyfikację napięcia, system pętli i typ sygnału wyjściowego.
Sterownik silnika prądu stałego służy do sterowania prędkością silnika i momentem obrotowym. Sterownik zwykle zintegrowany z obwodem sterownika jest kontrolerem, który dostarcza sygnały sterujące do kierowcy.
Serwomotor
Sterowniki serwosilnika to te urządzenia elektroniczne, które działają poprzez modyfikację mocy wejściowej. Sterowniki serwosilnika robią to poprzez zmianę lub regulację źródła prądu do częstotliwości, impulsowego lub prądu o różnym czasie trwania impulsu. Podobnie jak w przypadku poprzednich sterowników silnika, istnieją aplikacje, w których sterowniki serwosilnika pasują najlepiej na przykład, zwykle stosowane w aplikacjach sterowania ruchem.
Zastosowania sterowania silnikiem obejmują te, zwłaszcza w budownictwie i środowisku produkcyjnym. Służą do sterowania pozycjami, prędkościami silnika i momentami obrotowymi. Serwosilniki mogą również dobrze pasować do wielu zastosowań, takich jak obrabiarki, robotyka, układy napędowe wrzeciona i przenośniki.
Stepper
Stepper Motor control jest ostatnim na liście. Są to również urządzenia elektroniczne, które nawet modyfikują moc wejściowej. Sterowniki silników krokowych robią to, zmieniając źródło prądu lub dostosowując go do "stopniowanego" prądu wyjściowego. Niektóre z kluczowych specyfikacji obejmują typ silnika, zamierzone zastosowanie, system pętli, tryb pracy napędu i specyfikacje elektryczne.
Sterowniki te służą głównie do sterowania środowiskami budowlanymi i produkcyjnymi aplikacji. Ich główną rolą jest kontrolowanie prędkości, położenia i momentu obrotowego silnika. W większości przypadków mogą z nich korzystać obrabiarki, roboty, przenośniki i mikropozycyjne maszyny. Mikrokontrolery krokowe również idą pod nazwą indeksatory silnika.

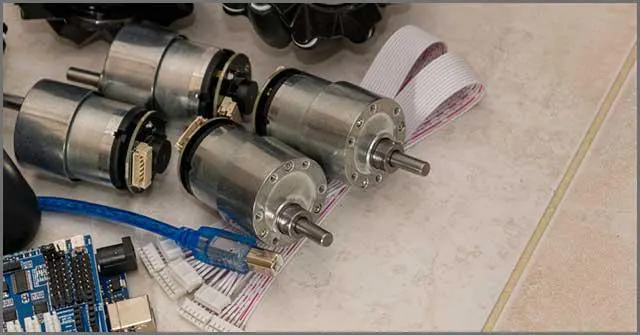

(Sterowniki silników krokowych)
4. Jak wybrać sterowniki silnika - AC lub DC?
Wybór między sterownikami ac i dc silnika jest tylko kwestią osobistego wyboru. Niektórzy ludzie widzą, kto widzi dobroć w jednym, podczas gdy inni w pozostałej. Ale aby być po bezpiecznej stronie, przed wybraniem sterowania silnikiem, musisz znać typ silnika, który masz.
Sterownik silnika prądu przemiennego może nie być idealny w danym silniku i odwrotnie. Sterowniki silnika ac doskonale kontrolują prędkość silnika. Z drugiej strony, w sterownikach silników prądu stałego, stawki są kontrolowane przez zmianę napięcia. Jak widać, to są dwie różne rzeczy.
To nie wszystko. Sterowniki silników prądu przemiennego są nieco energooszczędne, przede wszystkim w przypadku pracy dużych silników. Tak może nie być, jeśli chodzi o sterowniki silników prądu stałego. Jednak sterowniki silników DC są jednymi z najlepszych w kontrolowaniu zmian kierunkowych.
Dlatego wybór sterownika silnika zależy od typu posiadanego silnika. Ale przede wszystkim, gdy jesteś na rynku sterownika silnika, musisz wziąć pod uwagę następujące czynniki:
- Specyfikacje elektryczne (napięcie zasilania, prąd wyjściowy szczytowy, standard komunikacji)
- Parametry pracy (sterowane komputerowo lub wspomagane, konfiguracja i sterowanie, urządzenia ręczne)
- Inne dodatkowe funkcje (miękki start, hamowanie, monitorowanie stanu, samodiagnozowanie, konstrukcja)"

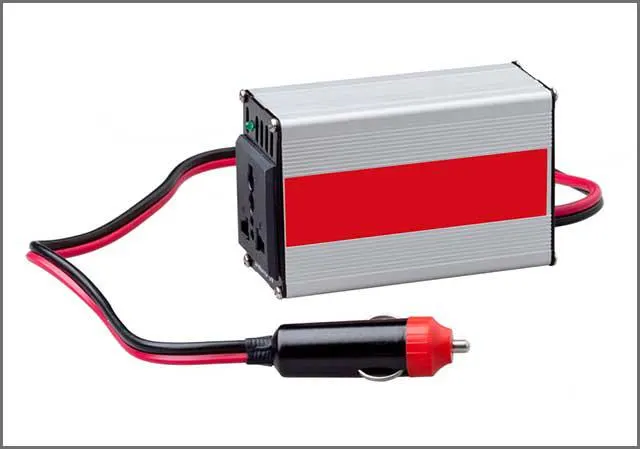

(Części prądu przemiennego i stałego)
5.Obszary zastosowań sterowników silników
Jak krótko zauważyć na początku, sterowanie silnikiem okazuje się być nieodłączną częścią naszego życia. Gdziekolwiek jesteś, z pewnością natkniesz się na sprzęt, który na nich polega. Oto kilka przykładów obszarów zastosowań, w których sterowniki silników znajdują wiele zastosowań:
- Aplikacje medyczne (analizator medyczny, leczenie bezdechu sennego)
- Motoryzacja (silniki HVAC, pompa paliwowo-wodna, wentylator chłodzący silnik, wspomaganie układu kierowniczego)
- Samolot solarny
- Statku kosmicznego
- Pojazdy sterowane w przestrzeni kosmicznej
- System ogrzewania słonecznego
- Pompy paliwa
- Samoloty elektryczne
- Chopper (napęd silnika rozdrabniacza DC)
- Cementownie
- UAV (układ napędowy)
- Tekstylia (maszyna do nawijania tekstyliów)
- Śledzenie energii słonecznej
- Sterownik dysku twardego
Jak widać, obszar zastosowania sterowania silnikiem jest prawie nieskończony. Wiele urządzeń polega na nich. Powyższe to nie wszystko. Istnieje wiele urządzeń, które również opierają się na sterownikach silnika.

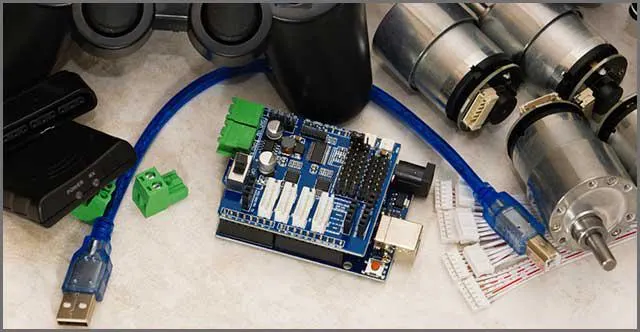

(Typ pracy silnika do włączania i wyłączania)
6. Opcje projektowania płytki pcb sterowania silnikiem
Na razie doskonale zdajesz sobie sprawę, że płytki drukowane służą jako niezbędny fundament prawie wszystkich elektronicznych gadżetów. Sterowanie silnikiem ma w sobie płytki drukowane, choć ich proces projektowania cieszy się dużym zainteresowaniem. Metoda projektowania drukowanych PCB przeznaczonych dla sterowników silników w dużym stopniu opiera się na wykorzystaniu oprogramowania.
Istnieje kilka opcji projektowania oprogramowania do sterowania silnikiem, z których korzystają projektanci. W przypadku użycia we właściwy sposób, wszystkie z nich mogą przynieść dobrą konstrukcję PCB przeznaczoną do sterowania silnikiem. Kilka z nich może przynieść różne konstrukcje PCB, w zależności od kształtu sterowania silnikiem. Niektóre z najczęstszych należą:
- Protel
- Klocki
- CAD
- Zg
- orzeł
- Allegro
- Program KiCad
- łatwy

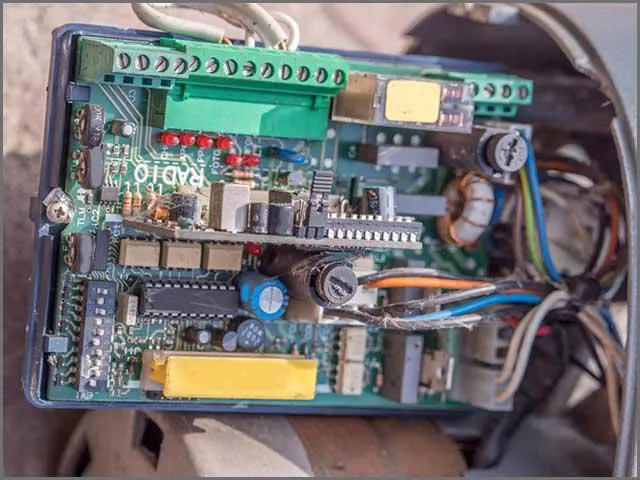

(Pcb sterowania silnikiem)
streszczenie
Sterowanie silnikiem to urządzenia elektroniczne lub elektryczne, które regulują moment obrotowy, prędkość obrotową silnika i położenie urządzenia. Bez nich życie byłoby nieco zacofane. Sterowniki silników i płytki drukowane idą w parze.
Bez płytek drukowanych funkcjonalność sterowników silników byłaby daremna. Byłoby to bez sensu, ponieważ istnieje platforma, która przechowuje i łączy wszystkie komponenty elektroniczne sterownika silnika. Jeśli chodzi o produkcję i dostawę wysokiej klasy płytek drukowanych przeznaczonych dla sterowników silników, żadna nazwa nie bije OurPCB.
Nasze deski są po prostu najlepsze z nich wszystkich. Producenci sterowania silnikiem w poszukiwaniu PCB zawsze szukali ich od nas. Szukasz najlepszych płytek drukowanych dla następnego projektu sterowania silnikiem? Nie szukaj dalej niż nasze deski. Zadzwoń do nas dzisiaj, aby uzyskać szybką wycenę i zobacz, jak możemy ci pomóc.
