Wzmacniacz push-pull to układ, w którym dwa elementy aktywne pracują naprzemiennie: jeden „wypycha” prąd do obciążenia, a drugi go „ściąga”. Taka topologia pozwala uzyskać większą sprawność niż w prostych wzmacniaczach jednokońcowych i lepiej wykorzystać dostępne napięcie zasilania.
W praktyce układy push-pull spotyka się w stopniach mocy audio, sterownikach obciążeń, torach RF i wielu urządzeniach, w których liczy się kompromis między mocą wyjściową, sprawnością, liniowością i temperaturą pracy. Dobrze zaprojektowany stopień tego typu może ograniczyć zniekształcenia i zmniejszyć wymagania dotyczące chłodzenia.
W tym artykule wyjaśniamy zasadę działania wzmacniacza push-pull, porównujemy klasy A, B i AB oraz pokazujemy typowe zastosowania i podstawowy sposób zbudowania prostego układu edukacyjnego.
Co to jest wzmacniacz push-pull?
Wzmacniacz push-pull wykorzystuje parę elementów aktywnych, najczęściej tranzystorów komplementarnych NPN/PNP albo MOSFET-ów z kanałem N/P. Elementy te sterują obciążeniem z przeciwnych kierunków, dzięki czemu dodatnia i ujemna połówka sygnału mogą być wzmacniane osobno.
Podczas dodatniej połówki przebiegu przewodzi jedna gałąź stopnia wyjściowego i dostarcza prąd do obciążenia. Podczas ujemnej połówki przewodzi druga gałąź, która odbiera prąd albo wymusza przepływ w przeciwnym kierunku. Stąd nazwa push-pull: jedna część układu „pcha”, druga „ciągnie”.
Stopień wyjściowy może być sprzężony bezpośrednio, transformatorowo albo pracować jako wtórnik emiterowy/źródłowy. W każdym wariancie celem jest dostarczenie większego prądu do obciążenia niż mógłby zapewnić sam stopień sterujący.
W porównaniu ze wzmacniaczem jednokońcowym układ push-pull zwykle osiąga wyższą sprawność i może pracować z mniejszymi zniekształceniami, pod warunkiem że punkt pracy oraz polaryzacja tranzystorów są dobrane poprawnie.
Rodzaje wzmacniaczy push-pull
Rysunek 1. Pokrętło głośności we wzmacniaczu audio.
Wzmacniacze push-pull klasy A
W klasie A elementy aktywne są spolaryzowane tak, aby przewodziły przez cały okres sygnału. Punkt pracy znajduje się zwykle w pobliżu środka prostej obciążenia, co daje bardzo dobrą liniowość i ogranicza zniekształcenia.
Stała polaryzacja oznacza jednak, że przez tranzystory płynie prąd spoczynkowy nawet wtedy, gdy na wejściu nie ma sygnału. Stopień klasy A przewodzi przez 360 stopni przebiegu, dlatego jest przewidywalny i liniowy, ale ma niską sprawność i mocno się nagrzewa.
W wersji push-pull klasy A stosuje się dwie gałęzie wzmacniające, a w klasycznych układach również transformatory wejściowe i wyjściowe oraz rezystory ustalające punkt pracy. Taka konstrukcja bywa wybierana w torach audio, w których ważniejsza jest jakość sygnału niż sprawność energetyczna.
Zalety wzmacniacza push-pull klasy A
Ma bardzo dobrą liniowość pracy.
Ogranicza zniekształcenia nieliniowe przy poprawnie dobranym punkcie pracy.
Nie generuje typowych zniekształceń przejścia przez zero, charakterystycznych dla źle spolaryzowanej klasy B.
Może zapewnić niski poziom zniekształceń harmonicznych w zastosowaniach audio.
Wady
Układ jest większy i droższy, zwłaszcza gdy wykorzystuje transformatory.
Pobiera prąd cały czas, dlatego wymaga dobrego odprowadzania ciepła.
Wzmacniacze push-pull klasy B
Rysunek 2. Mikser i mikrofon w torze audio.
Schemat wzmacniacza klasy B przypomina układ klasy A, ale tranzystory nie są spolaryzowane tak, aby przewodziły przez cały czas. Dodatnia i ujemna połówka sygnału trafiają do przeciwnych gałęzi stopnia push-pull.
Każdy tranzystor przewodzi w przybliżeniu przez 180 stopni przebiegu. Gdy jedna gałąź pracuje, druga jest odcięta. Taki podział pracy znacząco zmniejsza straty mocy w porównaniu z klasą A.
Wzmacniacze klasy B mają wysoką sprawność, ponieważ prąd spoczynkowy jest bardzo mały. Ich słabą stroną są zniekształcenia skrośne: w okolicy przejścia sygnału przez zero oba tranzystory mogą być przez krótką chwilę zbyt słabo otwarte.
Z tego powodu klasa B dobrze sprawdza się tam, gdzie liczy się sprawność i prostota, ale w torach audio często zastępuje się ją klasą AB, która łagodzi problem zniekształceń przejścia.
Zalety
Układy klasy B są znacznie sprawniejsze niż klasa A.
Dobrze nadają się do prostych stopni mocy.
Ich konstrukcja jest prostsza i zwykle tańsza niż w przypadku klasy A.
Wady
Wzmacniacz klasy B ma większe zniekształcenia skrośne niż klasa A.
Wymaga dobrze zaprojektowanego zasilania i starannego sterowania obu połówek sygnału.
Wzmacniacze push-pull klasy AB
Klasa AB łączy cechy klasy A i klasy B. Tranzystory są lekko spolaryzowane w kierunku przewodzenia, dzięki czemu w pobliżu zera nie następuje tak gwałtowne przełączanie między gałęziami.
W prostych układach bipolarnych punkt pracy ustala się rezystorami polaryzującymi, diodami albo układem mnożnika VBE. Dla pojedynczego złącza baza-emiter typowe napięcie przewodzenia wynosi około 0,6-0,7 V, ale dokładna wartość zależy od tranzystora, temperatury i prądu.
Dzięki temu oba tranzystory przez niewielki zakres sygnału przewodzą jednocześnie. Zniekształcenia skrośne są mniejsze niż w klasie B, choć zwykle większe niż w klasie A.
Klasa AB jest popularnym wyborem w analogowych wzmacniaczach audio, ponieważ oferuje rozsądny kompromis: znacznie lepszą sprawność niż klasa A i lepszą jakość sygnału niż typowa klasa B.
Zalety
Wzmacniacz ma dobrą charakterystykę liniową.
Może mieć stosunkowo prostą konstrukcję.
Przy prawidłowej polaryzacji zapewnia wysoką jakość dźwięku.
Wady
Jest mniej sprawny niż klasa B.
Wymaga kontroli temperatury i stabilnego ustawienia prądu spoczynkowego.
Zastosowania wzmacniacza push-pull
Rys. 3. Panel sterowania audio.
Wzmacniacze push-pull stosuje się wszędzie tam, gdzie potrzebny jest wydajny stopień wyjściowy zdolny do sterowania obciążeniem większą mocą niż sam układ sterujący.
Sprawdzają się w urządzeniach niskokosztowych, gdy prosta para tranzystorów może zastąpić bardziej rozbudowany stopień mocy.
Są powszechne w sterownikach sygnałów cyfrowych i w układach, które muszą szybko ładować oraz rozładowywać pojemności wejściowe kolejnych stopni.
Występują również w systemach RF, gdzie odpowiednio dobrana topologia pozwala uzyskać wysoką sprawność przy dużych częstotliwościach.
Są przydatne w aplikacjach, w których trzeba ograniczyć straty mocy i ilość ciepła oddawanego do otoczenia.
Stosuje się je także w torach komunikacyjnych, gdy sygnał musi być wzmocniony przy zachowaniu możliwie małych zniekształceń.
Jak zbudować prosty wzmacniacz push-pull
Schemat obwodu

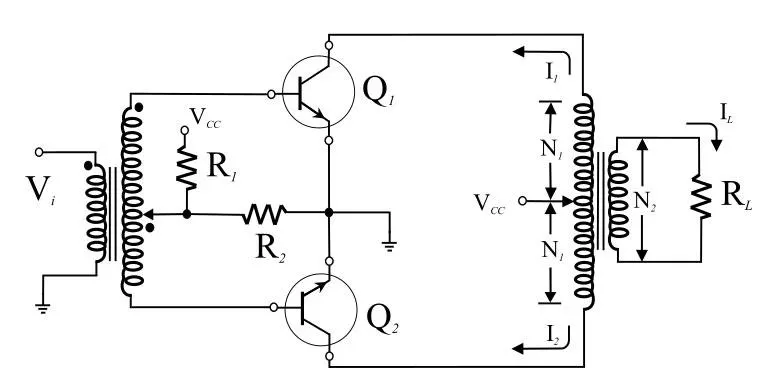

Rys. 4. Wzmacniacz push-pull sprzężony z transformatorem.
Potrzebne materiały
Transformator 6-0-6 V.
Jeden tranzystor BC557.
Jeden tranzystor 2N2222.
Rezystor 1 kΩ.
Obciążenie, na przykład mały głośnik lub rezystor mocy dobrany do zasilania.
Jak podłączyć obwód wzmacniacza
Pokazany układ jest prostym przykładem wzmacniacza push-pull klasy B ze sprzężeniem transformatorowym. Transformator 6-0-6 V z odczepem środkowym może posłużyć do uzyskania dwóch sygnałów o przeciwnych fazach, które sterują tranzystorami.
Wyprowadzenia transformatora należy połączyć z bazami tranzystorów Q1 i Q2 przez rezystory ograniczające prąd bazy, na przykład 1 kΩ. Kolektory tranzystorów podłącza się do odpowiednich szyn zasilania zgodnie ze schematem: dla pary komplementarnej NPN/PNP polaryzacja obu elementów musi odpowiadać ich typowi i przyjętej konfiguracji stopnia.
Emitery obu tranzystorów tworzą punkt wyjściowy stopnia. Do tego punktu podłącza się obciążenie lub uzwojenie transformatora wyjściowego, jeśli układ ma sterować głośnikiem. W wersji demonstracyjnej można użyć prostego obciążenia rezystancyjnego; dioda LED wymaga dodatkowego rezystora ograniczającego prąd.
Który wzmacniacz push-pull ma największą sprawność?

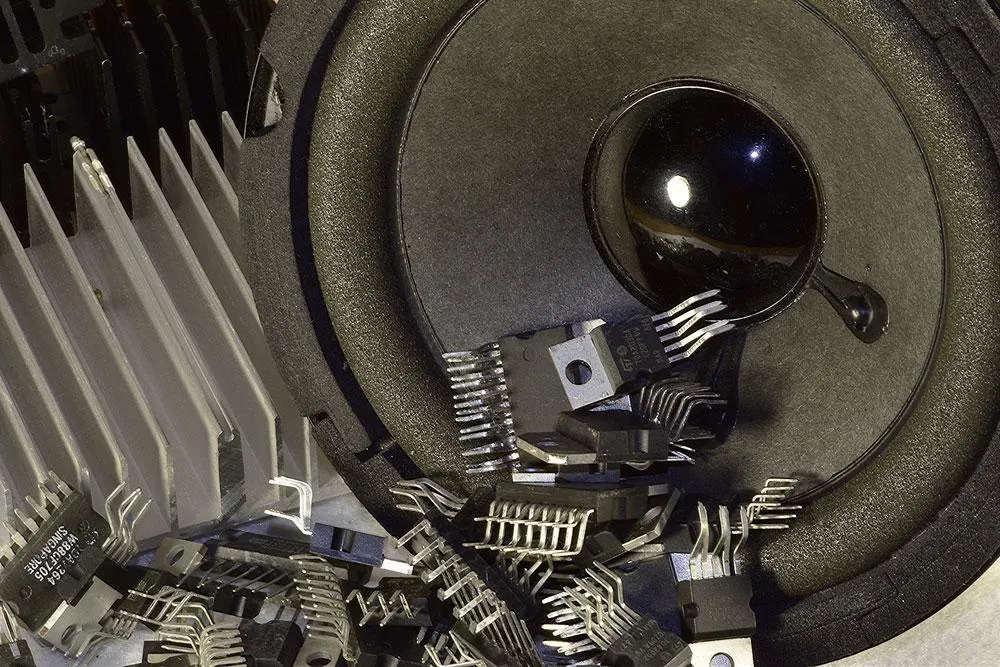

Rys. 5. Analogowe wzmacniacze mocy audio.
Dla sinusoidalnego sygnału wyjściowego idealny wzmacniacz push-pull klasy B może osiągnąć teoretyczną sprawność około 78,5%. Oznacza to, że w idealnych warunkach do obciążenia trafia większość mocy pobieranej z zasilania, a reszta zamienia się w ciepło. W praktyce wynik jest niższy, bo dochodzą spadki napięcia na tranzystorach, straty w transformatorach, rezystancje uzwojeń i ograniczenia zasilania.
Podsumowanie
Klasa pracy wzmacniacza zależy od położenia punktu pracy, czyli punktu Q. W klasie A tranzystor przewodzi przez cały okres sygnału, dlatego punkt pracy ustawia się tak, aby stopień mógł wzmacniać przebieg bez wchodzenia w odcięcie lub nasycenie.
W klasie B każda gałąź przewodzi tylko przez połowę przebiegu, co poprawia sprawność, ale wprowadza ryzyko zniekształceń skrośnych. Klasa AB przesuwa punkt pracy nieco powyżej odcięcia, dzięki czemu ogranicza te zniekształcenia przy zachowaniu rozsądnej sprawności.
Wzmacniacz push-pull jest więc praktycznym rozwiązaniem dla projektów, które wymagają większej mocy wyjściowej, dobrej sprawności i kontrolowanych zniekształceń. Ostateczny wybór klasy pracy zależy od priorytetów projektu: jakości sygnału, poboru mocy, temperatury, kosztu i dostępnego miejsca na płytce.
