Transformatory z zaczepem środkowym-Niezależnie od tego, czy pracujesz nad obwodem prostowniczym, czy zasilasz swój dom, transformator z centralnym stożkiem jest wygodny.
Dlatego też, przyglądamy się transformatorom z centralnym zaczepem, ich zasadom działania, specyfikacjom i gdzie można je wykorzystać w szczegółach. Czytaj dalej.
Zasada działania transformatorów z centralnym zaczepem

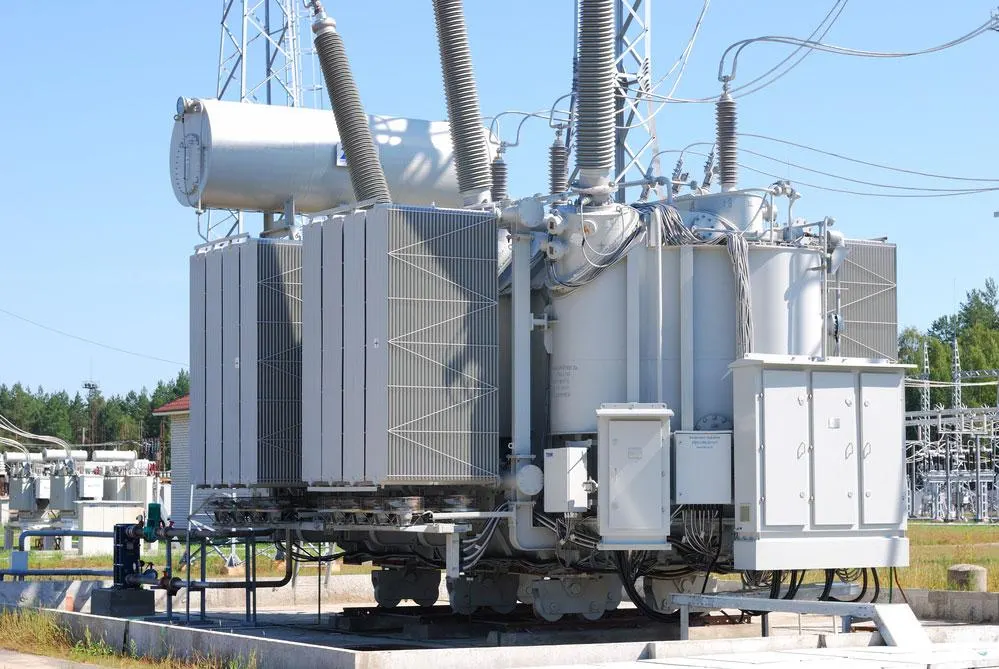

Rys. 1: Transformator w podstacji
Działanie transformatora z zaczepem środkowym jest bardzo podobne do działania transformatora standardowego. Oba transformatory przenoszą napięcie pierwotne lub energię z uzwojenia pierwotnego do uzwojenia wtórnego poprzez sprzężenie indukcyjne.
Prąd zmienny w uzwojeniu pierwotnym transformatora indukuje zmienny strumień magnetyczny w rdzeniu transformatora.
Wyindukowany strumień przecina uzwojenie wtórne indukując zmienne napięcie w uzwojeniu wtórnym. Rdzeń jest wykonany z materiału o doskonałej przenikalności magnetycznej, takiego jak żelazo.
W transformatorach z centralnym odczepem uzwojenie wtórne jest jednak odczepione dokładnie w jego środku. Odgałęzienie środkowe umożliwia utworzenie trzech obwodów wyjściowych dla różnych potrzeb zasilania.
Jeden obwód znajduje się pomiędzy dwoma końcami cewki wtórnej a przewodem neutralnym. Ponadto, inny obwód będzie między dwoma końcami cewki wtórnej.
Jeśli uziemisz środkowy kran, połowa wyjścia będzie dodatnia w stosunku do masy. Druga połowa będzie ujemna i 180° poza fazą z napięciem w pierwszej części wtórnika.
Dlatego też należy uziemić środkowy zaczep, aby zapewnić uziemienie niesymetrycznych prądów, które wynikają z obciążeń przy braku równowagi.
12-0-12 Specyfikacje transformatora z zaczepem środkowym
Poniżej wymieniono specyfikacje transformatora step-down z centralnym zaczepem.
Montaż: Typ montażu pionowy
Napięcie wejściowe: 220 Volt AC
Częstotliwość napięcia wejściowego: 50 Hertz
Napięcie wyjściowe: 0V, 12V, 24V
Prąd wyjściowy: 1 Amper
Uzwojenie: Miedź
Transformatory z zaczepem środkowym-Użycie transformatora z otworem środkowym

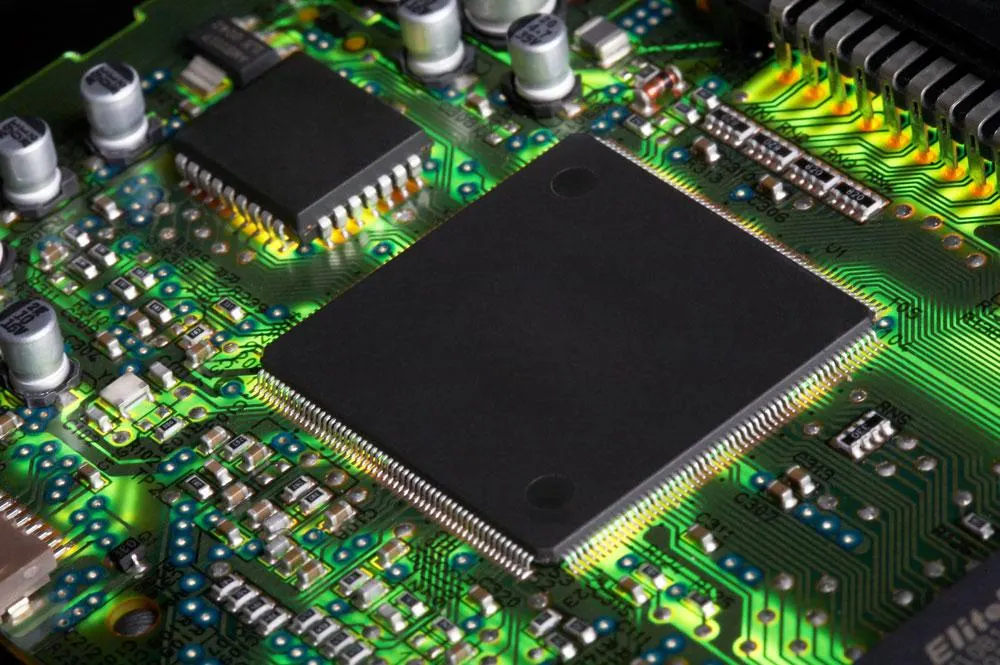

Rys. 2: Zbliżenie płytki elektronicznej
Zasada działania jest taka sama jak każdego innego transformatora. Jednak we wtórnej części transformatora znajduje się dodatkowy przewód.
Również w tym przypadku, przewód środkowo-zaciskowy jest przewodem dostępnym w środku uzwojenia wtórnego transformatora. Zatem suma napięć w środku uzwojenia wtórnego transformatora jest zawsze równa zero.
Nie ma żadnego połączenia między uzwojeniami pierwotnymi a uzwojeniami wtórnymi. Jednak gdy wprowadzimy napięcie w pierwotnym transformatorze, to indukuje ono napięcie we wtórnym.
I zakładając, że transformator jest transformatorem izolacyjnym 1:1, podobne napięcie pojawia się we wtórnym.
Dla naszego transformatora step-down 220V, otrzymamy na wyjściu 24V AC pomiędzy którymś z przewodów pod napięciem T1 i T2. Jednakże, otrzymamy wyjście 12V AC po obu stronach środkowego odczepu, gdy neutralny jest odniesieniem.
Dla naszego transformatora poniżej, za Va weźmiemy napięcie z górnej połowy uzwojenia wtórnego. Dodatkowo bierzemy napięcie przez drugi obwód wtórny jako Vb, jak pokazano na schemacie poniżej.
Rys. 3: Schemat ideowy transformatora środkowotablicowego
Aby znaleźć napięcie na uzwojeniu wtórnym, możemy skorzystać ze wzoru na stosunek obrotów:
Va = (Na/Np) ✕ Vp
Vb = (Nb/Np) ✕ Vp

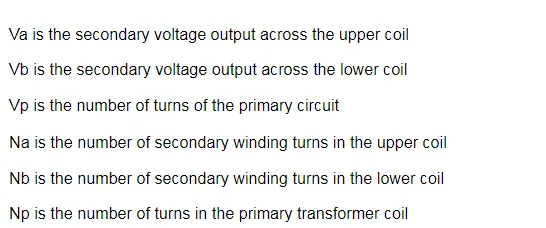

Gdzie,
Różnica między transformatorem normalnym a transformatorem z zaczepem środkowym

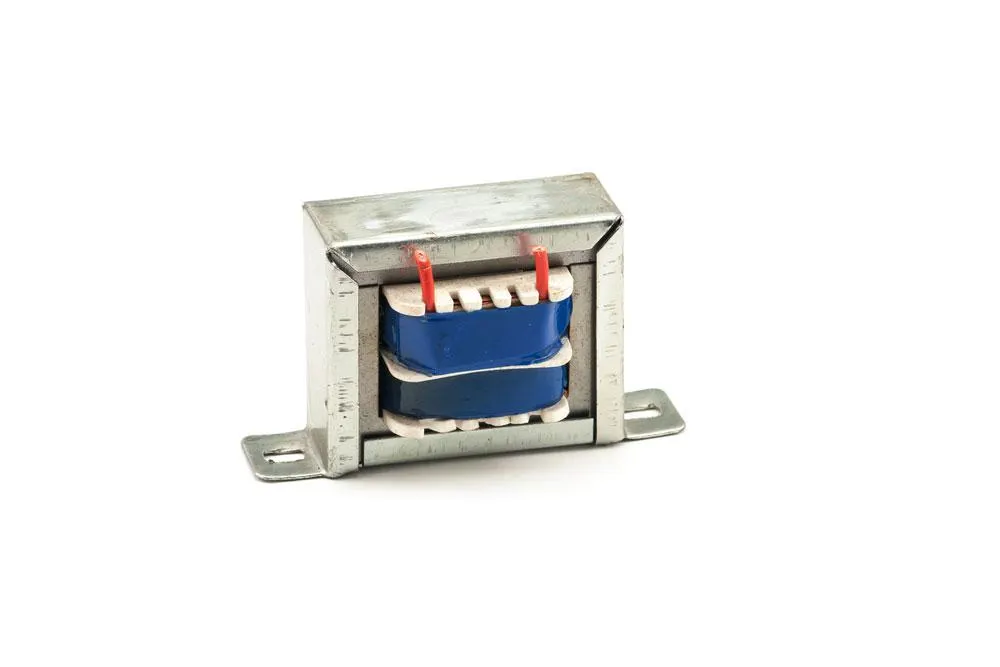

Rys. 4: Transformator
Podstawowa różnica polega na tym, że normalny transformator wytwarza jedno napięcie. Jednak transformator z centralnym zaczepem dostarcza trzech napięć w zależności od miejsca, z którego pobierane jest napięcie.
Zastosowania transformatorów z centralnym punktem zaczepienia

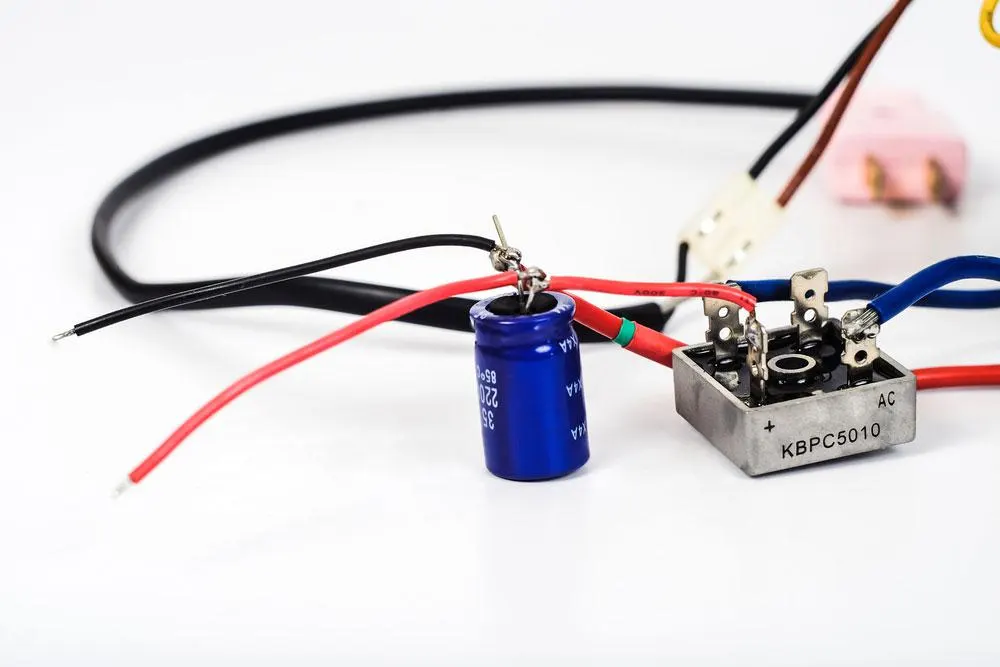

Rys. 5: Krzemowy prostownik mostka z kondensatorem
Obwody prawidłowe DC
Używane jako czysto AC-AC Down Transformers
Obwody prostowników pełnych fal
Wniosek
Transformatory w środku są kluczowe w obwodach prostownika i prądu przemiennego.
Umożliwiają one podzielenie napięć wtórnych na pół, aby nie uszkodzić urządzeń o niskim napięciu. Ponadto możesz dotknąć napięcia wtórnego dla bardziej pozbawionych mocy urządzeń.
Jeśli potrzebujesz więcej informacji dotyczących transformatorów ze stuknięciem centralnym dla Twojego projektu, my w OurPCB jesteśmy gotowi pomóc.
Skontaktuj się z nami już dziś, aby uzyskać więcej wiedzy, materiałów i zasobów dotyczących transformatorów w centrum.
