Jak użyć oscyloskopu Kategoria-oscyloskop jest przydatny, gdy nie możemy zmierzyć szybkich zmian napięcia za pomocą zwykłego zegarka Pomagali inżynierom w przemyśle lotniczym, obronnym, laboratoriach badawczych i przemyśle samochodowym Obecnie istnieje kilka typów oscylatorów i sposób użycia oscyloskopu, z których większość omówimy dzisiaj Ponadto będziemy mieli instrukcję krok po kroku dotyczącą działania oscyloskopu
Co to jest oscyloskop W jaki sposób typ oscyloskopu używa oscyloskopu
Co to jest oscyloskop
W idealnym przypadku oscyloskop jest ulepszonym miernikiem napięcia, który służy jako elektroniczny sprzęt testowy Wyświetla graficznie zmiany napięcia sygnału i przekształca sygnał wibracyjny lub dźwiękowy w napięcie, które jest wyświetlane na ekranie oscyloskopu

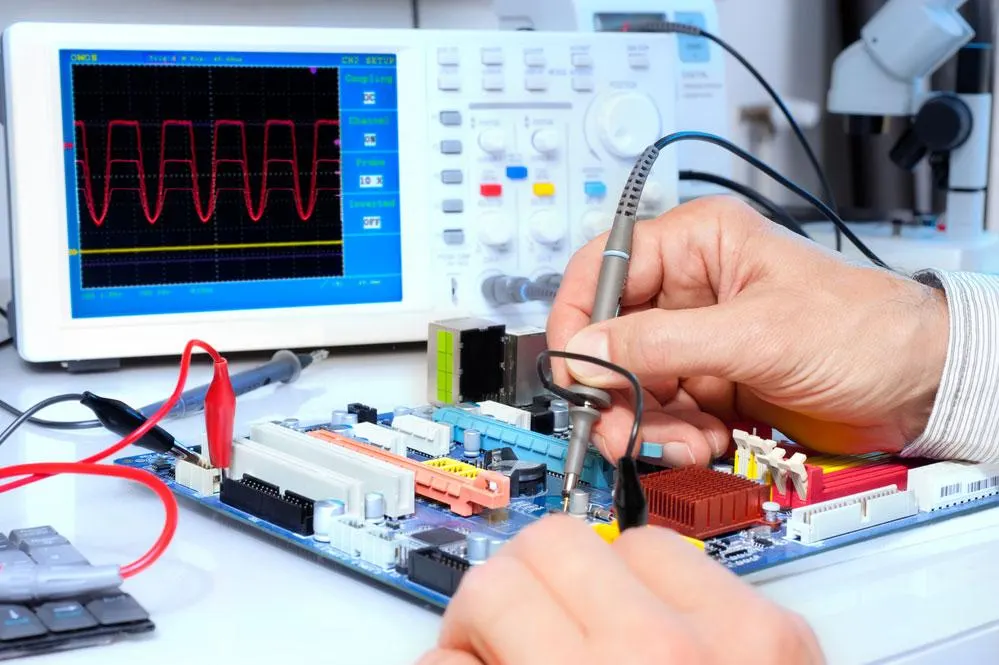

TESTY TECHNICZNE
Oprócz pomiaru napięcia analizuje kształt napięcia, sprawdza uszkodzenia w obwodzie elektrycznym i zapewnia rozwiązanie
Typ oscyloskopu
Dwie główne kategorie oscyloskopów to oscyloskopy cyfrowe i oscyloskopy analogowe

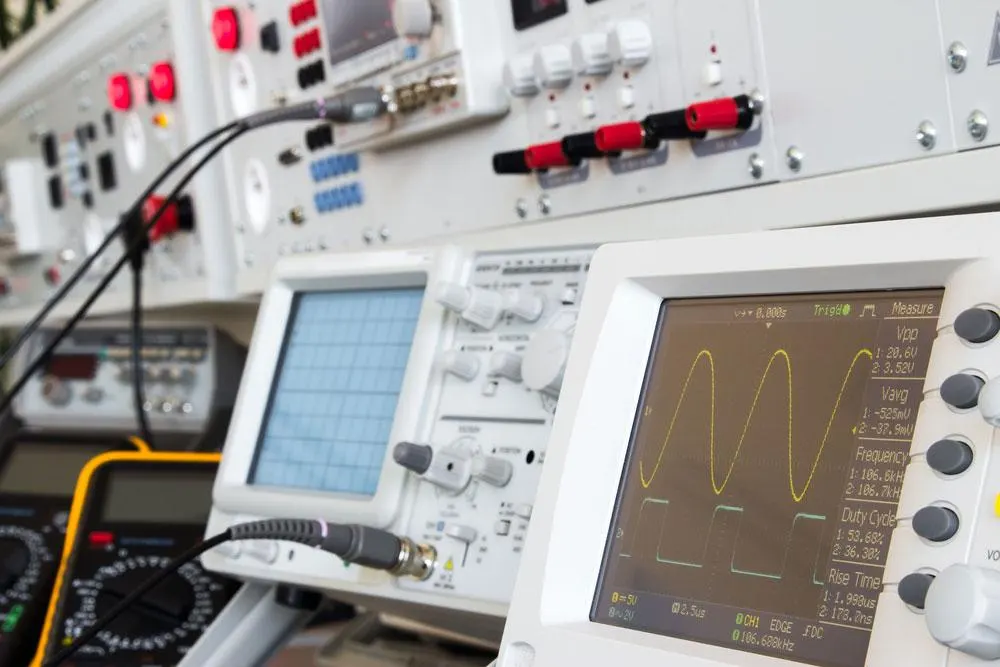

cyfrowy i analogowy oscyloskop
Jak użyć oscyloskopu Kategoria-Symulowane oscyloskopy
Symulowany oscyloskop wyświetla odczyty napięcia wejściowego bezpośrednio za pomocą wiązki elektronów i ciągłego napięcia zmiennego Niestety są one rzadko używane jako urządzenia symulacyjne, ponieważ mają mniejszą funkcjonalność i mniejszą przepustowość Przedstawię kilka przykładów
Jak użyć oscyloskopu Kategoria-Symulowany oscyloskop
Symulowany oscyloskop pamięci masowej
Korzystają z CRT-ów o szerokim zakresie trwałości
Jak użyć oscyloskopu Kategoria-Cyfrowy oscyloskop
Są one używane do próbkowania sygnałów wejściowych za pomocą ADC (modułu analogowego), a następnie do wyświetlania odczytów rekwizytów
Cyfrowa pamięć masowa-oscyloskop
(cyfrowy oscyloskop przechowywania)
Jak użyć oscyloskopu Kategoria-Cyfrowy oscyloskop zawiera pamięć przechowującą fale, a następnie wyświetlającą na jakiś czas rekwizycję Zastępowali oscyloskopy promieniowania katodowego
Cyfrowy oscyloskop fluorescencyjny
DPO wykorzystuje architekturę przetwarzania równoległego, aby ułatwić mapowanie i wyświetlanie sygnałów
Cyfrowy oscyloskop próbkowania
Ostatni O-scope analizuje sygnały o wysokiej częstotliwości, takie jak sygnały o zbliżonej częstotliwości 50GHz
Jak użyć oscyloskopu Kategoria-Wybierz oscyloskop
Liczba I simulacra

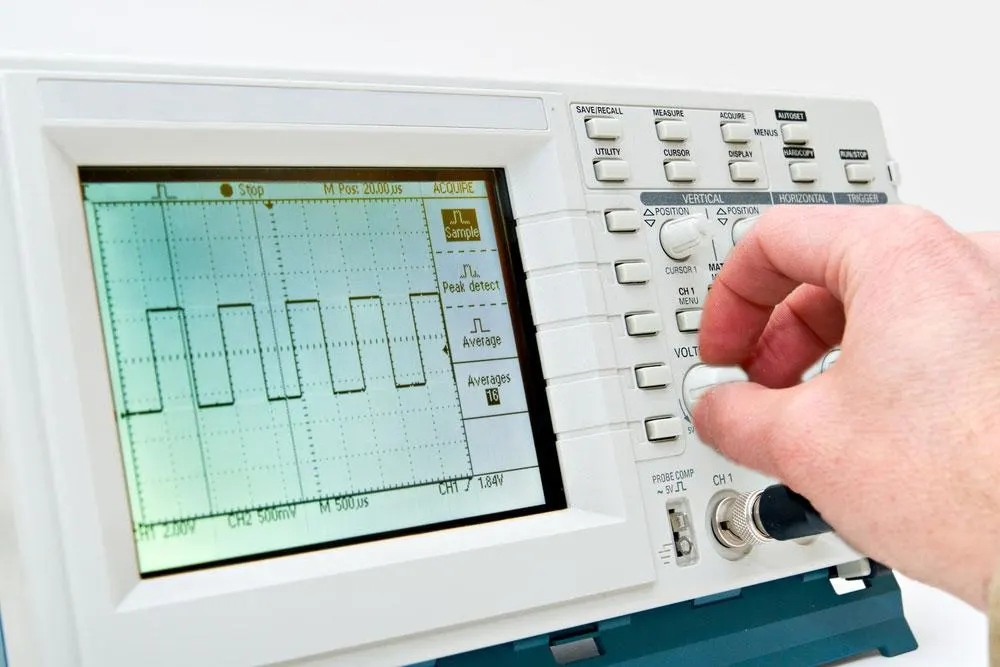

Cyfrowy oscyloskop jest mały i lekki z wyświetlaczem LCD Wyjaśniają również konfigurację systemu i mogą zapisywać dane uzyskane z pomiarów, pokazując tylko uszkodzone błędy

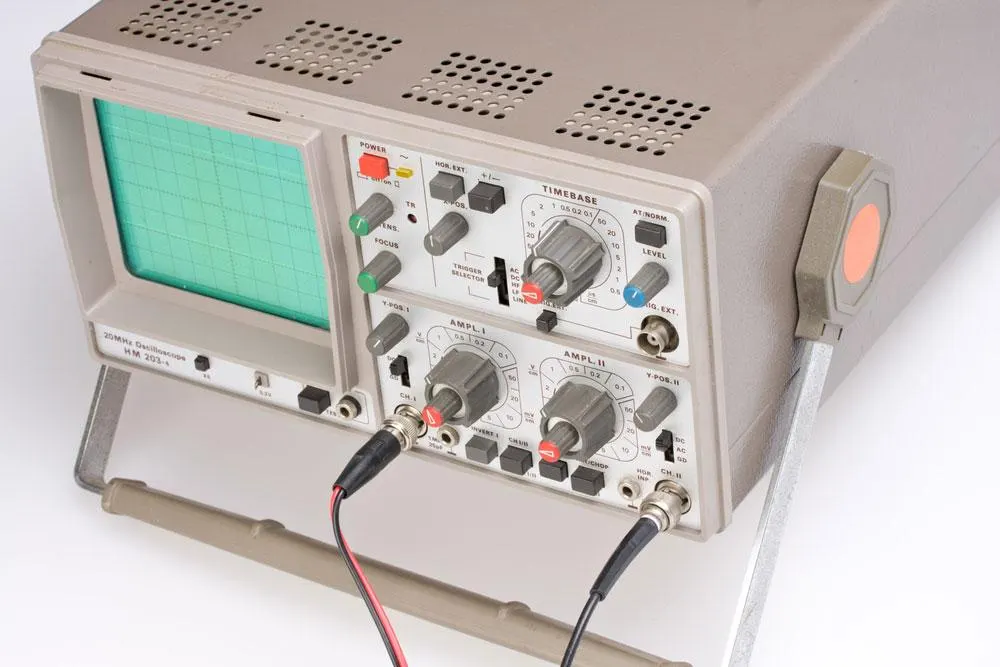

Zamiast tego wiązki elektronów lub O-scope są duże i nieporęczne i trudne do przeniesienia gdziekolwiek Są bardzo dokładne w porównaniu z cyfrowymi obserwatorami typu O
Ilość kanałów oscyloskopu
Większość oscyloskopów o ma od 1 do 6 kanałów, natomiast modele zaawansowane mogą mieć więcej kanałów cyfrowych Proste pomiary mogą wymagać tylko jednego dwukanałowego urządzenia, ale więcej kanałów jest odpowiednich dla złożonych urządzeń
Po trzecie, można spełnić pojedynczą kombinację O-scope i innych urządzeń pomiarowych Zazwyczaj taka kombinacja zapewnia szybki i wydajny dostęp do większej dokładności pomiarów danych sygnałowych
Maksymalne napięcie wejściowe
Projekt powinien mieć maksymalne napięcie wejściowe związane z napięciem ograniczonym oscyloskopu Wyższe napięcie może uszkodzić oscyloskop
Na koniec można użyć programu komputerowego jako o-scope do prostych i mniej częstych pomiarów
Jak użyć oscyloskopu Kategoria-Jak używać oscyloskopu
Spójrzmy teraz na podstawową kontrolę oscyloskopu
Najpierw otwórz lustro O
Można to osiągnąć, naciskając przełącznik oznaczony" obwód" lub" zasilanie" Gdy jest włączona, jeśli nie podłączono żadnych urządzeń, na wyświetlaczu oscyloskopu zostanie wyświetlona płaska linia zwijająca Płaska linia symbolizuje stałe napięcie wejściowe. Zobaczysz również skalę i podziały.
Upewnij się również, że podłączyłeś sondy prądowe przed włączeniem zakresu. Prosta pasywna lub aktywna sonda dla sygnału o wyższej szerokości pasma powinna działać dobrze.
Następnie ustaw współczynnik tłumienia 10X dla swojej sondy lub współczynnik 1X, gdy mamy do czynienia z sygnałem niskonapięciowym.

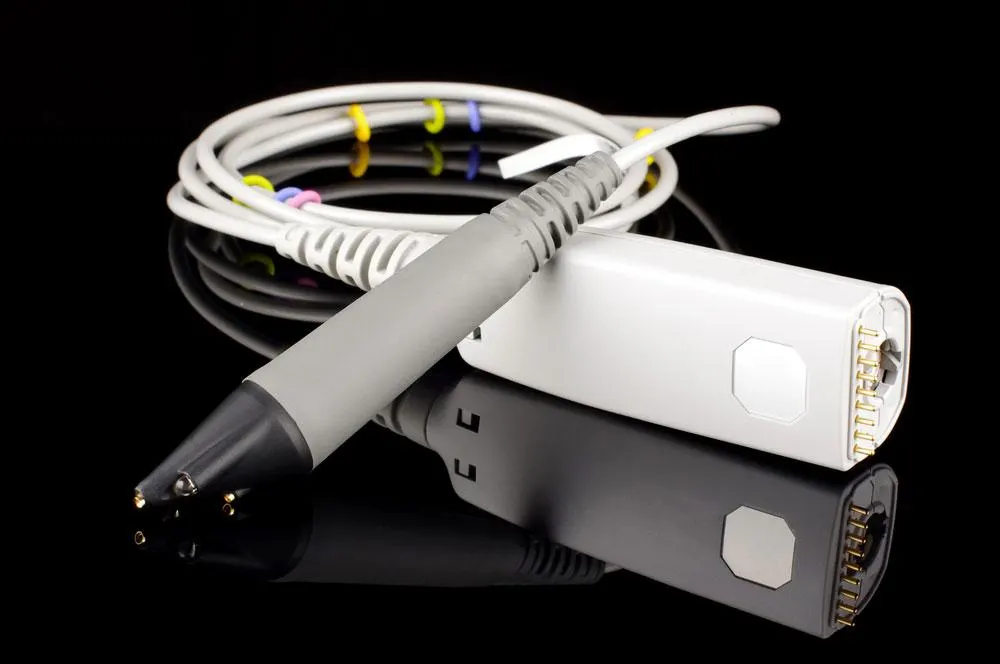

(sonda oscyloskopowa)

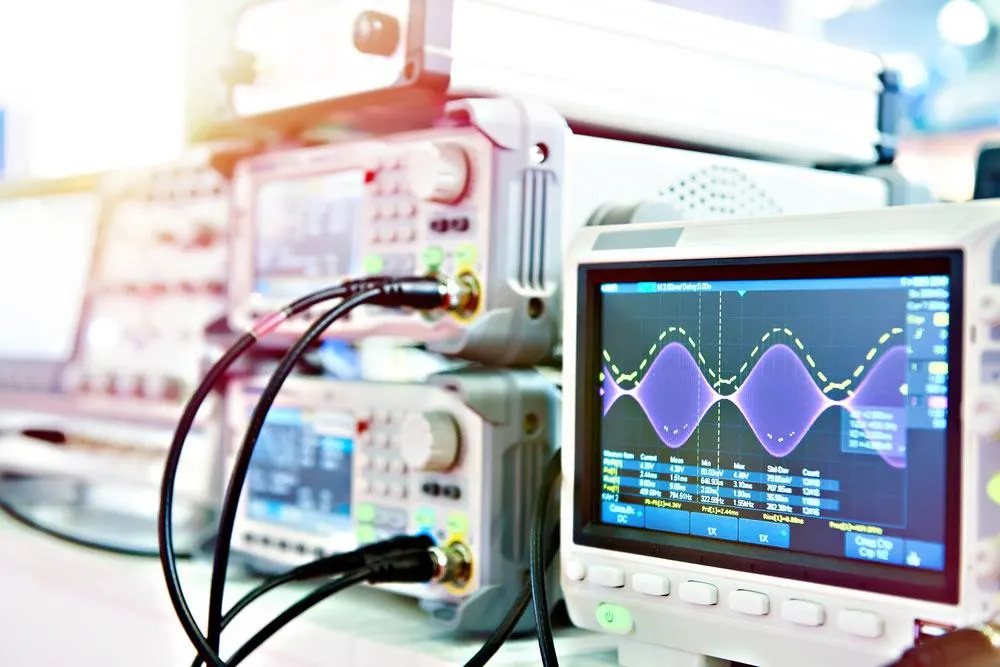

Następnie podłącz o-scope do sygnału oscylacyjnego.
Tutaj twój sygnał będzie musiał być stały i o stałej częstotliwości. O-skopy często mają wbudowany generator częstotliwości, więc łatwo będzie uzyskać niezawodną falę o zadanej częstotliwości. W naszym przypadku ustawiamy ją na falę kwadratową lub impuls o amplitudzie 500Hz i napięciu 2,5V.
Ponadto generator częstotliwości ma wyjście z dwoma przewodami, tj. masą i przewodem sygnałowym. Końcówkę sondy oscyloskopu podłącz do wyjścia sygnałowego, a zacisk uziemienia sondy do masy.
Gdy jednak w Twoim O-scope brakuje generatora przebiegów, wyprodukuj swój sygnał wgrywając kod do Arduino.
Wyzwalanie O-scope
Po użyciu sond do podłączenia sygnałów oscylacyjnych na ekranie pojawi się kołyszący się sygnał. Możesz manewrować przebiegiem na ekranie o-scope, poruszając pokrętłami pozycji pionowej i poziomej.
Uwaga;
Obracanie pokręteł skali w kierunku przeciwnym do ruchu wskazówek zegara powoduje powiększenie kształtu fali, natomiast obracanie w kierunku zgodnym z ruchem wskazówek zegara powoduje powiększenie kształtu fali. Możesz również zlokalizować swój przebieg za pomocą pokrętła pozycji.
Jeśli masz problem z niestabilnym przebiegiem, obróć pokrętło poziomu wyzwalania lub pokrętło wyzwalania. W ten sposób wskaźnik poziomu wyzwalania zacznie się przesuwać w dół i w górę na ekranie.
Pamiętaj, że najwyższy szczyt przebiegu powinien być zawsze wyższy od poziomu wyzwalania, aby zachować stabilność.
Po wyzwoleniu O-scope, możesz dostosować skalę, bawiąc się pokrętłem pozycji pionowej, time/div i volts/div. Możesz również użyć pokrętła regulacyjnego do regulacji pozycji poziomej.
(skala w oscyloskopie)
Na koniec przeprowadźcie swój pomiar.
Wasze oscyloskopy powinny być teraz gotowe do automatycznego pomiaru prawdziwego sygnału elektrycznego.

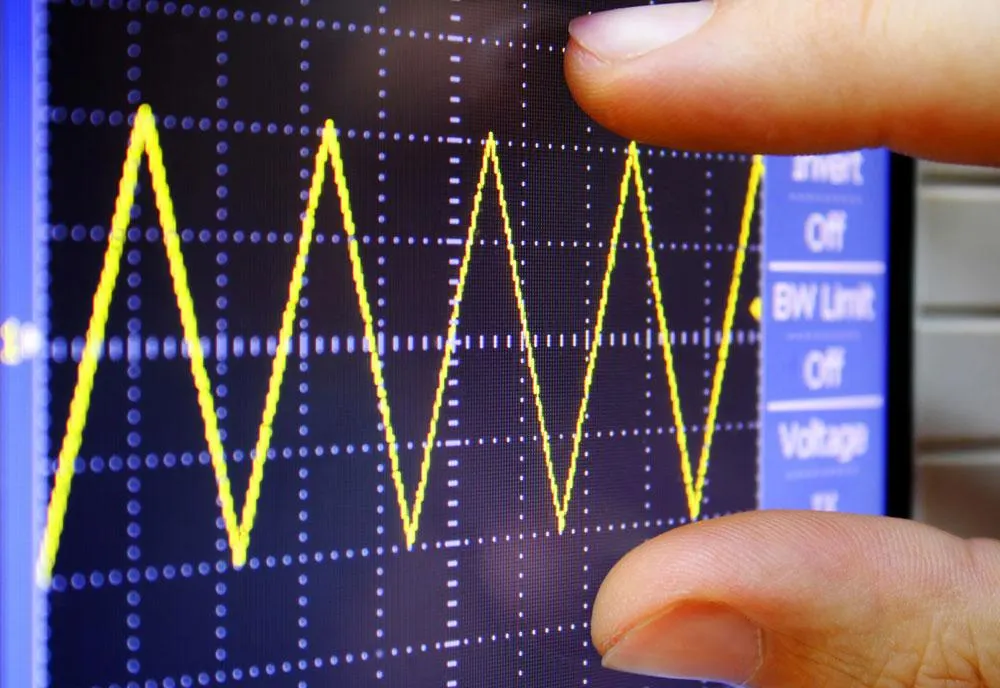

(ekran oscyloskopu pokazujący amplitudę mierzonego sygnału)
Na dziś posłużymy się przykładem pomiaru amplitudy.
Amplituda to różnica między równowagą fali a wysokością jej szczytowego napięcia.
Najpierw należy zlecić, aby odległość między linią szczytu fali a linią równowagi wynosiła 3,5 pionowych podziałów siatki.
Div/volt może wynosić 1V, 3,5 pionowych podziałów siatki, co powoduje, że amplituda fali wynosi 3,5V.
Zaawansowany oscyloskop
W zaawansowanych oscyloskopach można przeprowadzić następujące pomiary;
Sprzężenie DC/AC/ masa,
Pomiary dwukanałowe, oraz
Tryb X-Y w wykreślaniu krzywych I-V dla elementu obwodu, jak diody i inne.
Wiki
Podsumowując, oscyloskopy projektują i testują urządzenia elektroniczne. Przeprowadzają one również pomiary sygnałów. Przyjrzeliśmy się szczegółowo podstawom jego działania i rodzajom, i mamy nadzieję, że zyskałeś wgląd.
Jeśli potrzebujesz wyjaśnień lub masz pytania, nie wahaj się do nas dotrzeć.
