Czy szukasz najlepszy lutu do płytek drukowanych? Odnosi się to do topliwego stopu, którego używasz do łączenia metalowych części. Można znaleźć Lutownicy w różnych gałęziach przemysłu. Lutownicy znaleźć zastosowania od biżuterii, hydraulika do urządzeń elektrycznych i produkcji.
Oczywiście, lut używany do płytki drukowanej różni się od tego, który jest używany w toalecie. Spawy stosowane w hydraulice składa się z charakterystycznych stopów. Stopy te, zaprojektowane specjalnie dla wilgotnych i wilgotnych warunkach, może wytrzymać te warunki.
W każdym z tych obszarów, podstawowa funkcja lutu pozostaje taka sama. Aby podgrzać, stopić, a następnie utwardzić się w celu połączenia elementów metalowych.
Dzisiaj, dajemy ci dziewięć wskazówek, które pomogą Ci wybrać najlepszy lut do płytek drukowanych.

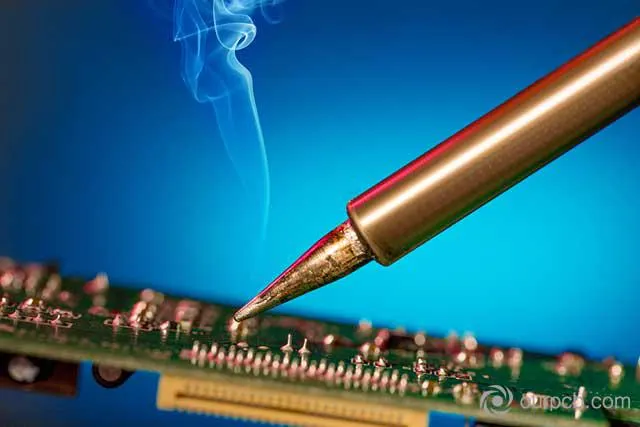

（najlepszy lut do płytek drukowanych）
1. Lut ołowiowy czy bezołowiowy?
Istnieją setki permutacji i kombinacji lutów. Mogą to być różne rozmiary drutu, stopy i rodzaje topników. Czynniki te mogą drastycznie wpłynąć na Twoje doświadczenia z lutowaniem.
Lut na obwodzie jest jak tkanka łączna. Jest to klej, który przykleja komponenty do podłoża. Lut zapewnia również bardzo potrzebną ciągłość na płytce drukowanej.
Przez lata lutowia ołowiowe były najczęściej stosowanymi lutami w przemyśle elektronicznym.
Jednakże, ołów powoduje wiele problemów zdrowotnych i środowiskowych. Problemy te dały początek lutom bezołowiowym.
Stopy ołowiowe składają się z mieszaniny ołowiu i cyny. Stopy ołowiowe nagrzewają się w znacznie niższej temperaturze niż stopy bezołowiowe. W związku z tym zagrożenie termiczne dla komponentów maleje. Dlatego też lutowie bezołowiowe zużywają mniej energii i czasu. Ponadto, w porównaniu do lutu bezołowiowego, lut uzyskuje bardziej błyszczący wygląd.
Stopy lutownicze na bazie ołowiu są tańsze niż te bezołowiowe. Jednak odległość między ołowiu i lutu bezołowiowego jest coraz mniejsza. Tak więc można również iść z lutu bezołowiowego dla dobra środowiska.
W chwili obecnej najczęściej używanym typem lutu jest bezołowiowy lut kalafoniowy. Zwykle składa się on z cyny lub stopu miedzi. Ale ze względu na środowisko i kwestie zdrowotne, to zaczął tracić popularność.

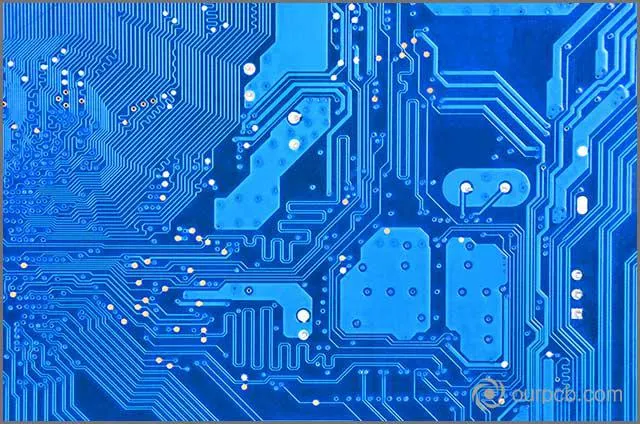

（Alt - Electronic circuit board）.
2. Na podstawie zawartości chemicznej lutu
Istnieją różne rodzaje lutów dostępnych na rynku. Obejmują one również substancje takie jak srebro i bizmut. Użycie tych materiałów umożliwia spersonalizowanie lutu w oparciu o wymagania użytkownika.
Istnieją tylko trzy podstawowe kategorie lutów, do których można zawęzić swoje poszukiwania.
Luty ołowiowe były przez długi czas ulubioną substancją w przemyśle elektronicznym. Ich temperatura topnienia wynosi około 180-190°C. Najczęściej spotykaną mieszanką jest mieszanka 60/40 (cyna/ołów). Cyna pomaga utrzymać niższą temperaturę topnienia. Z drugiej strony, ołów hamuje wzrost wiskerów cyny. Lepsza koncentracja cyny zapewnia również lepszą wytrzymałość na ścinanie i rozciąganie.
Stopy lutownicze bezołowiowe zaczęły zyskiwać na popularności. Głównym powodem jest fakt, że Unia Europejska ograniczyła stosowanie ołowiu w elektronice. W krajach takich jak USA, producenci otrzymują ulgi podatkowe za stosowanie lutów bezołowiowych. Stopy lutownicze bezołowiowe mogą jednak czasami powodować powstawanie wiskerów cynowych. Jednak dzięki zastosowaniu powłok konformalnych można je kontrolować. Inną alternatywą jest dodanie do warstw substancji takich jak nikiel i srebro.
Lut rdzeniowy, sprzedawany w pojedynczych szpulach, składa się z substancji redukującej w rdzeniu. Podczas procesu lutowania, topnik zostaje uwolniony. Topnik ten redukuje metal w miejscu styku, co skutkuje czystszym i bardziej zadbanym połączeniem. W elektronice, kalafonia jest zwykle topnikiem.
（Alt - Zawartość chemiczna lutu ）
3. Koszt lutów
Stopy lutownicze na bazie ołowiu są tańsze niż bezołowiowe. Jednakże, można użyć srebra, bizmutu i innych związków, aby uzyskać pożądane właściwości. Stopy lutownicze z powłoką srebrną są drogie, ale zapewniają większą wytrzymałość niż cyna. Kosztowne są również luty na bazie bizmutu. Jest to głównie ze względu na ich zdolność do pracy w niskich temperaturach.
4. Jaki powinien być prawidłowy wymiar?
Druty lutownicze z grubszą średnicą lutu (.062) są idealne do lutowania większych połączeń. Może to jednak sprawić, że lutowanie mniejszych połączeń będzie kłopotliwe. Dlatego przed zakupem należy określić rozmiar złącza. Jednak najlepszym lutem do płytek drukowanych może być drut lutowniczy o średnicy około 0,711 mm. Szerokość tego drutu jest idealny dla obwodów drukowanych.

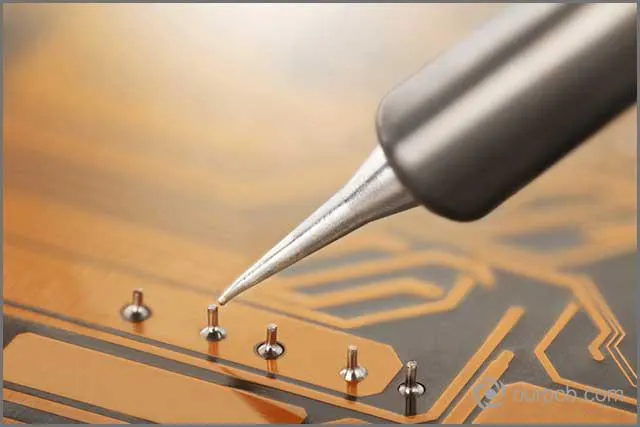

（Lutowanie elektronicznych płytek drukowanych）
5. Lutowanie w oparciu o Twój projekt
Kiedy wybrać lut na bazie ołowiu?
Wciąż istnieje wiele domysłów na temat lutów na bazie ołowiu. Naukowcy wciąż analizują ich wpływ na zdrowie i środowisko. W związku z tym, idealne spoiny dla elektroniki lotniczej i medycznej są na bazie ołowiu. Nie ma wystarczających dowodów na poparcie stosowania lutów bezołowiowych w krytycznych zastosowaniach. Dlatego w przemyśle lotniczym i medycznym do dziś używa się lutów ołowiowych.
Lut bezołowiowy
Od niedawna stopy lutownicze bezołowiowe zastąpiły konwencjonalne stopy lutownicze na bazie ołowiu. Te bezołowiowe stopy lutownicze są idealne do stosowania w elektronice. Dodatkową zaletą jest to, że nie są one szkodliwe dla zdrowia i środowiska.
● Zastosowanie amatorskie
Stopy lutownicze bezołowiowe mogą być drogie. Tak więc, można zdecydować się na standardowym Sn60Pb40 spawania do użytku amatorskiego i hobby.

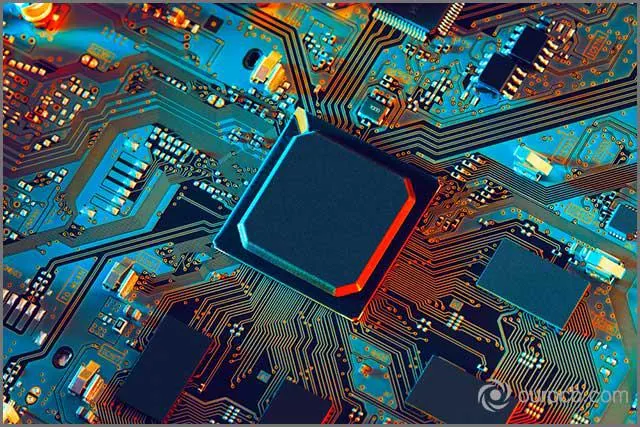

（Alt - Płytka obwodu lutowniczego ）
6. Jak wybrać lutowania w oparciu o swój produkt elektroniczny?
Innym czynnikiem, o którym należy pamiętać, jest charakter produktów elektronicznych i ich atrybutów. Użycie różnych metali może spowodować korozję.
Idealny lut składa się z określonej mieszanki elementów, które dają pożądane rezultaty. Na przykład, lut ołowiany topi się w określonym zakresie 180°C - 190°C.
Jednak eutektyczna mieszanka Sn63Pb37 topi się dokładnie w 183°C.
70Pb30 dobrze współpracuje z kontaktami złotymi (mniejsze wypłukiwanie złota). 70Pb30 zapewnia również wysoką odporność na zmęczenie podczas cykli termicznych.
Dlatego możesz wybrać niestandardowy lut w oparciu o właściwości, których oczekujesz. Przy wyborze, należy pamiętać o czynnikach takich jak odporność termiczna, odporność na korozję.

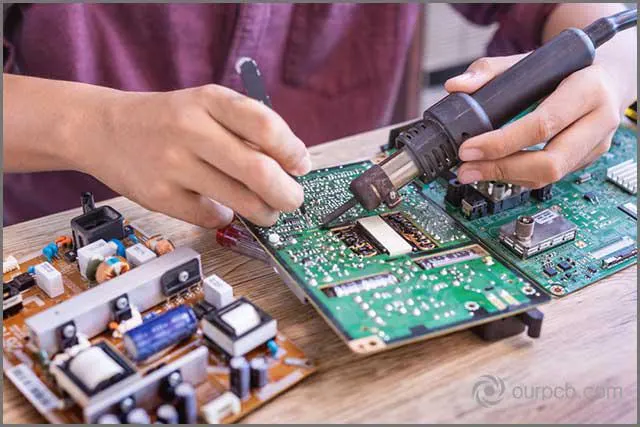

（PCB produkty elektroniczne z różnych lutów）
7. Jaka jest idealna średnica lutu dla Ciebie?
Liczba gauge określa średnicę lutu. Numer gauge jest jednostką grubości dla blach i drutów. Dla amatorów i hobbystów dobrze sprawdzają się liczby 18, 20 i 21. Średnice tych numerów to odpowiednio 1,22, 0,914 i 0,813 mm. Pozostawanie w tym przedziale jest dobrym pomysłem dla amatorów i początkujących. Używanie drutów o tej średnicy zmniejsza straty lutu.
W przypadku plastikowych układów PDIP (Plastic Dual In-line Package) o rozstawie pinów 0,1 cala, idealny jest przekrój 18 (1,22 mm).
Przewody o numerze przewodnika 22 są odpowiednie do mniejszych płytek drukowanych. Przewody o numerze gauge 22 mają średnicę 0,711 mm. Piny są znacznie bliżej w pakietach SMD i SOIC, co czyni ten przewód idealnym ze względu na jego małą średnicę.
Rozstaw pinów w starych układach jest znacznie większy niż w obecnych kanałach. Obwody te mają bardziej znaczące znaczniki lutownicze. Gauge 16, dzięki swojej większej średnicy 1,63mm, są idealnym wyborem dla starych kursów.
(Miejsce pracy inżyniera. Lutownica do montażu płytek drukowanych)
8. Lutownica w naprawie płytek drukowanych
Idealnie, możesz użyć każdego lutu do naprawy płytki drukowanej. Jednakże, należy zwrócić uwagę na czynniki takie jak opór cieplny i odstępy między pinami.
Jeszcze, można użyć lutu bezołowiowego o małej średnicy do prowadzenia wszelkich napraw obwodów drukowanych. Mniejsze średnice pomagają w catering do niższych stawów i węzłów.

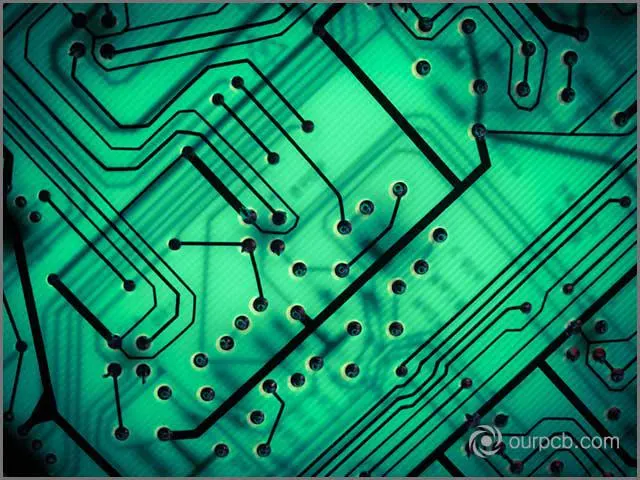

（Alt - naprawa płytek drukowanych）.
9. Skup się na trwałość lutu
Stop używany w lutownicy określa okres trwałości Flux-rdzeń drutu lutowniczego. Stopy zawierające ponad 70% ołowiu mają okres przydatności do użycia wynoszący 2 lata. Inne stopy mają okres przydatności do spożycia wynoszący 3 lata.
Stopy lutownicze bezołowiowe mają dłuższy okres trwałości niż spawy na bazie ołowiu. Tak więc, można przejść do lutów bezołowiowych, jeśli nie zamierzasz zakończyć całą rolkę lutu w jednym ruchu.
Streszczenie:
Istnieje wiele różnych rodzajów lutów robiących rundy na rynku. Wybór odpowiedniego lutu może wydawać się trudnym zadaniem. Jednak jest kilka rzeczy, o których należy pamiętać.
Uprościć proces wyboru lutu dla Ciebie. Zamów u nas lutownice wykonane na zamówienie, zgodnie z Twoimi potrzebami. Wiring oferuje to wszystko - z najnowocześniejszą technologią, którą pokochasz. Nasze spawanie z pewnością zapewni Ci najlepsze wyniki i jakość. Oferujemy nawet niestandardowe płytki drukowane, które spełnią Twoje potrzeby. Skontaktuj się z OurPCB, aby dowiedzieć się znacznie więcej o lutownicach i lutowaniu od naszych ekspertów.
