Bank kondensatorów-W codziennej rutynie, aby zaoszczędzić czas, spotykasz się z różnymi urządzeniami elektronicznymi. Aby działać wydajnie, potrzebują one wystarczającej mocy. Jednak więcej niż wymagane może spowodować uszkodzenie izolacji przewodów i zwarcie w urządzeniu. Co w takim razie można zrobić, aby zrównoważyć wahania napięcia? Umieścić Bank Kondensatorów tak, że mogą one uzyskać wystarczającą ilość potrzebnej energii elektrycznej.
Co to jest bank kondensatorów?
Bank kondensatorów to grupa kondensatorów o tym samym zakresie, połączonych szeregowo lub równolegle w celu przechowywania większej ilości energii elektrycznej. Pojedynczy kondensator może przechowywać kilka ładunków, a urządzenie może mieć jeden wbudowany na nim. Jednakże, gdy trzeba wspierać większe urządzenia lub ich grupę, wymagana jest bateria kondensatorów.

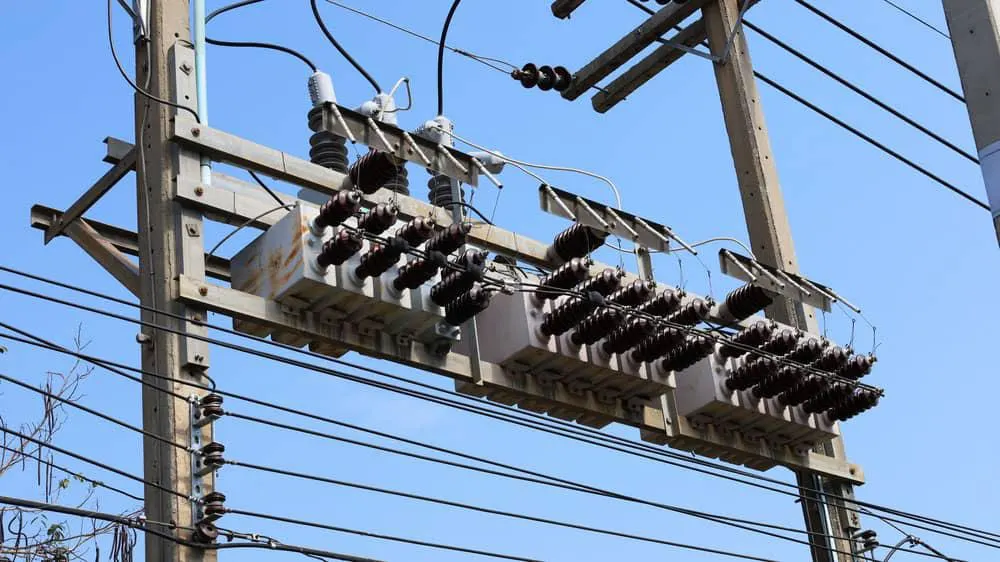

-Diagram banku kondensatorów-.
Wcześniej podstacje energetyczne używały ich, aby zapewnić odpowiednią energię konsumentom bez opóźnienia mocy lub przesunięcia fazy prądu. Teraz, ta technologia rozprzestrzeniła się do użytku domowego, aby wspierać swoje urządzenia, jak również.
Bank kondensatorów-Jak to działa?
Producenci projektują baterie kondensatorów, aby skorygować prądy błędów AC lub zapewnić zasilanie DC. Pojedynczy kondensator ma dwa przewodzące arkusze oddzielone dielektrykiem kondensatora, takie jak powietrze lub inny materiał. Prąd elektryczny ładuje płyty przeciwnie, tak że mogą one utrzymać statyczne pole elektryczne między nimi.
Z czasem ładunki zaczynają przemieszczać się z jednej płyty na drugą, rozpraszając energię i w ten sposób dostarczając prąd do podłączonych urządzeń. W banku, te małe jednostki kondensatorów mają równoległe lub szeregowe połączenia w nich. To zwiększa ich należną pojemność i tak, mogą one dozować energię do elektrowni i dużych fabryk.
Bank kondensatorów-Rodzaje banków kondensatorów
Według ich produkcji, banki kondensatorów mają następujące typy.
Zewnętrzny bezpiecznik
W tym układzie, każda jednostka kondensatora ma swoją jednostkę bezpiecznika podłączonego zewnętrznie. Na wszelkie problemy, to bezpiecznik jest blow out i odłącza wadliwą jednostkę kondensatora. Bank kontynuuje swoją pracę bez żadnych przerw, ale zapewnia mniejsze napięcie niż wcześniej. Ponadto, nawet jeśli wszystkie jednostki są zdrowe, wadliwa jednostka bezpiecznika może wpłynąć na wydajność banku kondensatorów.
Bank kondensatorów-Bezpiecznik wewnętrzny
Typ z wewnętrznym bezpiecznikiem łączy każdy element kondensatora z bezpiecznikiem, wszystko zamknięte w tym samym pudełku. Można go łatwo zainstalować i utrzymać, ponieważ ma jednostki o niskiej wartości znamionowej. Po awarii każdego pojedynczego elementu, bank może kontynuować pracę. Główną wadą jest to, że jeśli więcej elementów przestanie działać, nie można zmienić każdego z nich, zamiast tego trzeba kupić zupełnie nowy bank.
Mniej bezpieczników
Aby wyeliminować potrzebę łączenia kondensatorów banku, "fuse less" łączy wszystkie jednostki kondensatorów szeregowo ze sobą, tworząc ciąg. Następnie łączy każdy ciąg równolegle, tworząc bank. W momencie awarii jednego kondensatora, inne kondensatory w szeregu maskują jego brak. Dzięki temu ten typ nie wymaga bezpieczników do działania.
Bank kondensatorów-Jakie są jego zastosowania?

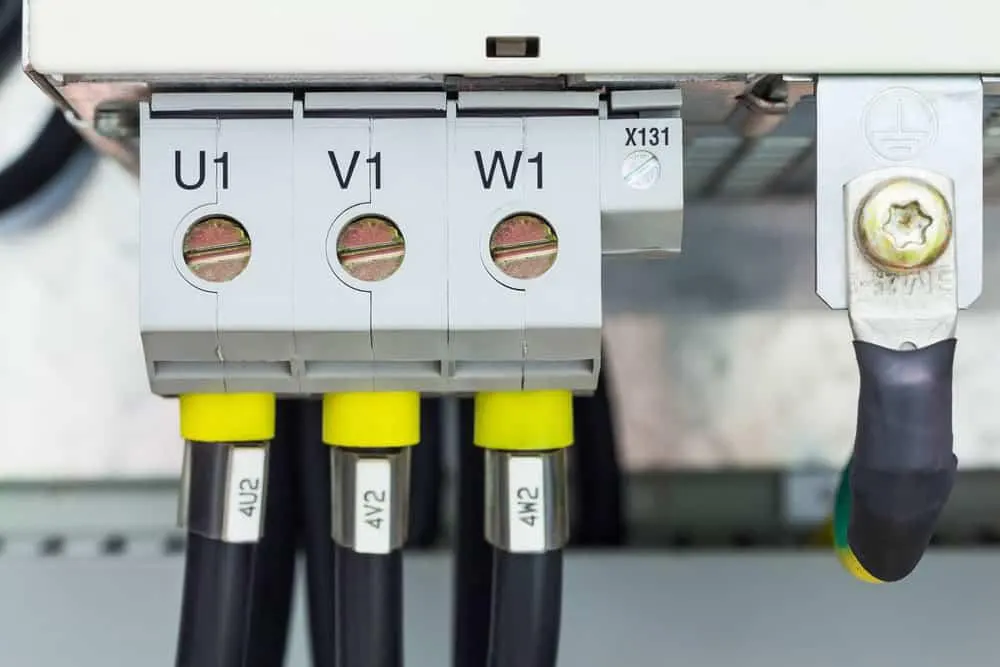

-Rysunek przedstawiający okablowanie typowego źródła zasilania.
Baterie kondensatorów są idealne do podtrzymania pracy urządzeń elektrycznych. Możesz użyć baterii kondensatorów do
Kompensacji mocy biernej
Dodanie obciążenia indukcyjnego w całym systemie obniża jakość mocy podawanej przez główne źródło zasilania. Aby poprawić lagę współczynnika mocy, można dodać kondensatory. W ten sposób mogą one zmniejszyć obciążenie rzeczywistego źródła zasilania i pokonać brak mocy biernej.
Bank kondensatorów-Korekcja współczynnika mocy
W procesie dystrybucji energii elektrycznej kondensatory poprawiają fazy przesunięcia mocy. Pojawia się jako dodatkowe obciążenie w systemie i zmniejsza marnotrawstwo niewykorzystanej mocy. Jako współczynnik mocy jest stosunek mocy zużytej do całkowitej mocy dostarczonej, to dodanie kondensatora sprawia, że obie wielkości są równe, tak że pf może osiągnąć 1.
Magazynowanie energii
Kondensatory oszczędzają energię w postaci ładunków elektrycznych, które system mógłby zmarnować bez nich. Większa jest pojemność banku, większa jest ilość energii, którą może przechowywać. Urządzenia elektryczne, które wymagają zasilania DC również używać kondensatorów do utrzymania zasilania podczas ładowania ich baterii.
Bank kondensatorów-Noise Bypassing
Kondensator jest źródłem wysokiej rezystancji, gdy jest umieszczony w poprzek obwodu, nie dla sygnałów o wyższej częstotliwości. Dlatego też, można użyć banków kondensatorów bocznikujących do blokowania hałasu. W związku z tym sygnały o wyższych częstotliwościach nośnych nie docierają do urządzeń, a gwałtowny prąd uszkodzeniowy nie występuje.

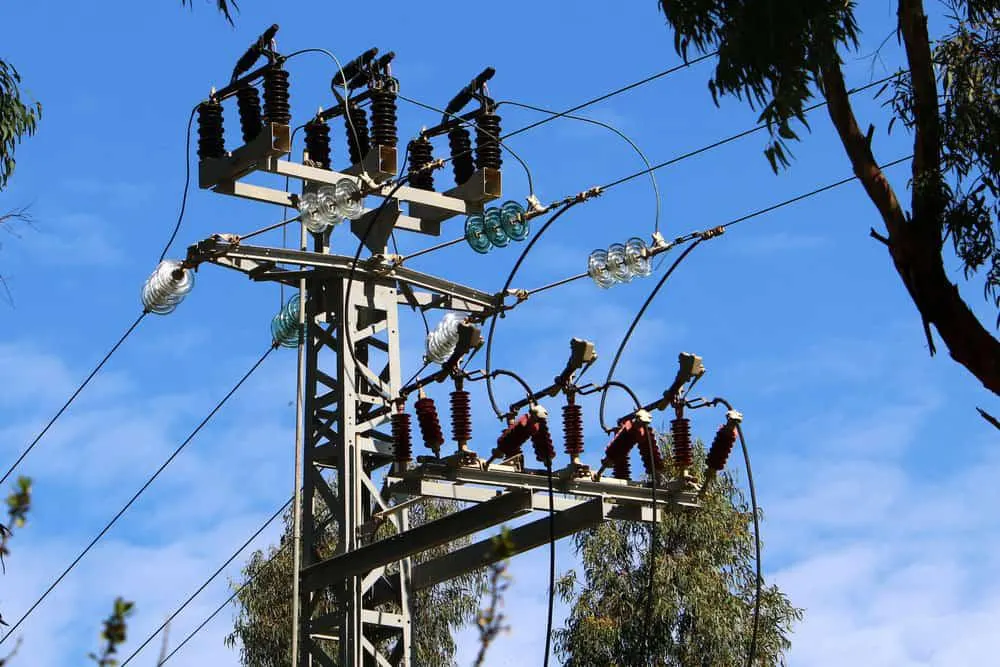

-Rysunek baterii kondensatorów bocznikujących.
Zmniejszenie kosztów prądu uszkodzeniowego
Ponieważ system ma niski współczynnik mocy, tarcie wewnątrz przewodów marnuje większą ilość energii w postaci ciepła i siły przeciwnej. Niemniej jednak, dostawcy energii elektrycznej nie martwią się o tę kwestię, a ty dostajesz mniej niż to, co płacisz rachunki. Instalacja banku kondensatorów może zmniejszyć ten problem, i zapisać dodatkową energię, aby zakończyć wymóg urządzeń.
Bank kondensatorów-Substation Capacitor Bank
Ponieważ banki kondensatorów mogą poprawić współczynnik mocy, a tym samym zapewnić jakość napięcia, ludzie instalują je w podstacjach. Łączą one szeregowo kilka kondensatorów w celu poprawy profilu napięcia. Poprzez ich dodanie, kąt współczynnika mocy zostaje zmniejszony, ponieważ prąd przewodzi teraz napięciu. Gdy kąt się zmniejsza, wiadomo, że współczynnik mocy się poprawia.
Poprzez zwiększenie obciążenia indukcyjnego po stronie odbiorcy, wzrasta zapotrzebowanie na moc bierną. Obciążenie, np. pompa wodna, wymaga większej mocy biernej e, aby wytworzyć strumień magnetyczny i wprawić w ruch jej cewkę. To zwiększone zapotrzebowanie powoduje spadek współczynnika mocy i niezbilansowanie poboru mocy. Większe straty energii stają się obciążeniem dla instalacji.
Kiedy używasz banku kondensatorów po stronie produkcyjnej, staje się on źródłem mocy biernej odbiorników, dzięki czemu zakład jest bardziej wydajny w swojej pracy.
Czy na większą skalę możemy stosować tylko Banki Kondensatorów?
Z czasem banki kondensatorów rozszerzyły swoje zastosowanie również na mniejszą skalę. Telefony komórkowe wykorzystują banki kondensatorów małej mocy z superkondensatorami, aby skrócić czas ich ładowania. Superkondensator może utrzymać swoje ładunki sto razy bardziej niż przeciętny kondensator, w większości przypadków stosujemy je również jako niskonapięciowe akumulatory.
W przestrzeniach bezprzewodowych maleńkie układy mikroelektro-mechaniczne, znane też jako MEMS, zastępują pełnowymiarowe kondensatory. Badania pokazują, że kondensatory mogą również dostarczać duże impulsy prądu, których potrzebuje wiele urządzeń zasilanych impulsowo oraz broń. Wysokoenergetyczny bank z nowoczesnym przełącznikiem półprzewodnikowym może wytworzyć impulsy o mocy do setek kilodżuli oraz impulsy elektryczne o wysokim amperażu. Radar, badania fuzji i generatory Marksa są wspólne i egzotyczne zastosowania takich impulsów o wysokiej gęstości.
Co zrobić, aby zabezpieczyć bank kondensatorów
Podczas instalacji, aby ograniczyć prąd rozruchowy, dławiki są dołączane szeregowo do banków kondensatorów. Reaktory te mogą chronić.
Bank kondensatorów-Przekaźnik nadprądowy (niezrównoważenia)
Z powodu przepalonych bezpieczników lub zwarcia wewnątrz banku, niektóre jednostki kondensatorów mogą ulec uszkodzeniu. Jednostki te nie pozostają już częścią połączenia, które powoduje obciążenie innych jednostek wewnątrz łańcucha. Na początku może to nie stanowić problemu, ale wraz ze wzrostem liczby uszkodzonych jednostek, asymetria staje się bardziej widoczna.
Przekaźniki nadprądowe wykrywają to niezrównoważenie wewnątrz baterii kondensatorów, dzięki czemu można je wymienić na czas, nie powodując żadnych szkód w całym obwodzie.
Przekaźnik przeciążeniowy
Kondensatory są połączone z reaktorem, więc w przypadku nadmiernego napięcia Ciężko go znaleźć Ponieważ może wytrzymać tylko 110% napięcia znamionowego, po tym wzroście krzywa mocy zaczyna przestrzegać właściwości odwrotnego czasu, co oznacza, że prąd zaczyna spadać
Aby to wykryć, wprowadzono przekaźnik przeciążenia, który mierzy prąd z akumulatora i przekształca go w odpowiedni przekaźnik napięcia Zapobiega uwalnianiu energii przez kondensatory, nawet jeśli nie jest to konieczne
Bank kondensatorów-Ochrona przed zwarciem
Oprócz problemów z nadmiernym prądem i napięciem kondensatory są również podatne na zwarcia i uszkodzenia uziemienia W tym przypadku dwufazowe lub trójfazowe przekaźniki zabezpieczające przed zwarciem i uziemiające mogą być dobrym rozwiązaniem
Co należy wziąć pod uwagę podczas wybierania grupy kondensatorów
W każdym przypadku należy wziąć pod uwagę następujące parametry podczas wybierania grupy kondensatorów
Napięcie znamionowe, które wytrzymuje szczytowe napięcie i napięcie przepięciowe Ma 110% normalnego napięcia szczytowego i 120% normalnego napięcia średniego
Wartości znamionowe KVaR zapewniają, że system otrzymuje wystarczającą moc bierną Obliczenia zestawu kondensatorów wymagają początkowego i oczekiwanego współczynnika mocy
Temperatura znamionowa, aby utrzymać temperaturę podczas pracy banku Aby obliczyć tę wartość, należy obserwować wzrost temperatury i inne straty energii podczas promieniowania słonecznego
Poziom izolacji, ponieważ używane nośniki będą odgrywać ogromną rolę w określaniu ilości energii, tak jak w przypadku innych urządzeń elektrycznych
Poprawne wartości prądu znamionowego lub prądu ładowania pojemności
Czas wyładowania, aby zobaczyć, ile czasu zajmie kondensator, aby wyczerpać energię
Jednofazowy lub trójfazowy, ponieważ oba są odpowiednie do korzystania z określonych powodów
Na koniec
-Oszczędność
Wszyscy wiemy, że elektryczność przesyła się z głównego źródła zasilania do twojego domu W tym procesie tarcie wewnątrz przewodu przekształca tę energię w ciepło i inne formy energii To nie ma nic wspólnego z firmą, ponieważ płacą ci za licznik, który pokazuje ile elektryczności używasz w ciągu miesiąca
Jeśli zainstalowałeś kondensator, podgrzałeś przewód i energię, która sprawia, że urządzenie jest napięte, przekierowałeś się do niego Więc obniża się rachunek i oszczędza się naprawę silników, które są uszkodzone przez awarię zasilania
