Button Circuit-O obwodzie przycisku, Czasami możesz potrzebować zakłócić przepływ elektryczny w swoim projekcie, pozwalając mu działać zgodnie z przeznaczeniem. Teraz możesz łatwo osiągnąć to w obwodzie elektronicznym z integracją przełącznika przyciskowego. Robienie tego zapewnia, że obwód kończy się po naciśnięciu przycisku. W takim przypadku może on uruchomić lub zatrzymać maszynę, gdy jest najbardziej potrzebna, nawet w sytuacjach awaryjnych. To czyni go użytecznym, ponieważ aplikacja nie będzie polegać na innych metodach, aby zrobić lub przerwać obwód.
Ten artykuł zapewni Ci lepsze zrozumienie przełącznika przyciskowego. Więc spójrzmy na to!
Button Circuit-Co to jest przycisk?

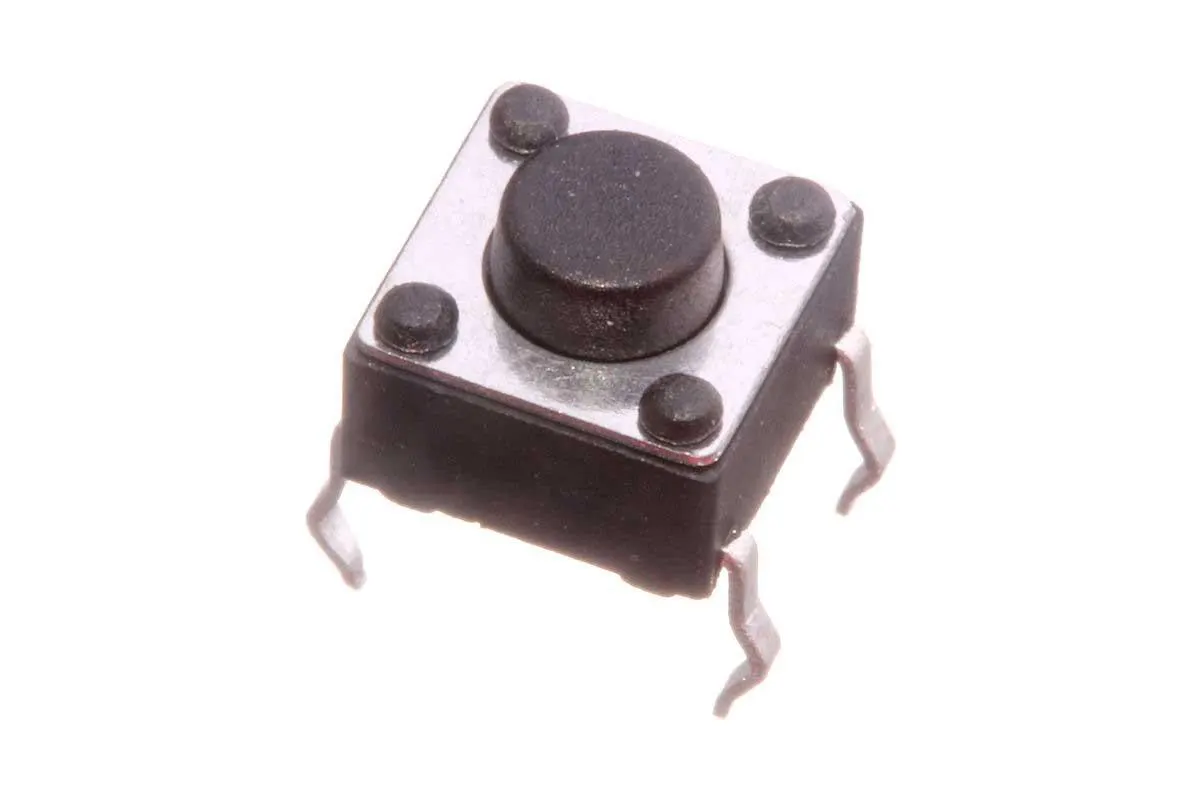

Obrazek przedstawiający przykład przycisku.
Źródło: Wikimedia Commons
Przycisk odnosi się do rodzaju przełącznika, który po naciśnięciu kończy obwód elektroniczny. Przyciski, które działają w wysokich lub niskich napięciach, składają się z nieprzewodzącego tworzywa sztucznego lub metalowej struktury. Posiada również dwie nogi po każdej stronie, które pozwalają kontrolować dwie ścieżki na obwodzie poprzez jedno naciśnięcie. Obie nogi są wewnętrznie połączone.
Przycisk w stanie wyłączonym, przez który nie może przepływać prąd.
Źródło: Wikimedia Commons
Te urządzenia wejściowe są ustawione w stanie normalnie otwartym lub wyłączonym, co zapobiega przechodzeniu przez nie prądu. Kiedy naciśniesz ten przycisk, wewnętrzna metalowa sprężyna dotknie dwóch przewodów, powodując przepływ prądu.
Po jego naciśnięciu przez przycisk będzie płynął prąd.
Źródło: Wikimedia Commons
Elementy te, zwane również przełącznikami lub przyciskami, sterują pracą maszyny lub procesem. Dodatkowo, można je znaleźć zaimplementowane w każdym gospodarstwie domowym lub miejscu pracy. Niektóre przyciski dostępne na rynku mają płaską lub ergonomiczną konstrukcję. Można wybrać różne przełączniki przycisków, które działają poprzez działanie chwilowe lub zatrzaskowe.
Ponadto, przełączniki mają wartości znamionowe prądu i napięcia dla celów niezawodności i bezpieczeństwa. Aplikacje o wyższym prądzie lub napięciu wymagają drogich i dużych części do działania. Z tego powodu przełączniki przyciskowe wymagają odpowiedniego doboru wielkości. Na przykład telefony komórkowe i przenośne radia działają na małych wartościach znamionowych. Tymczasem maszyny przemysłowe pracują na większych wartościach znamionowych.
Działanie obwodu LED przycisku
Jedna noga łączy się z baterią 5V, podczas gdy druga łączy się z diodą LED poprzez rezystor. Na początku, przycisk zapobiega przepływowi prądu przez przełącznik. Jednak przyłożenie siły do niego spowoduje zakończenie obwodu, powodując zaświecenie się diody LED. Dioda LED przestanie świecić po zwolnieniu przycisku, ponieważ skutecznie odcina on przepływ prądu z zasilania.
Button Circuit-Schemat obwodu z przyciskiem
Prosty schemat obwodu z przyciskiem.
Wymagane elementy:
Bateria 5V.
Przycisk - 1x
dioda LED - 1x
Rezystor 500 Ohm - 1x
Zworki - 2x
Płytka drukowana
Button Circuit-Jak zbudować obwód:
Odnieś się do schematu obwodu, aby uzyskać dalsze wskazówki.

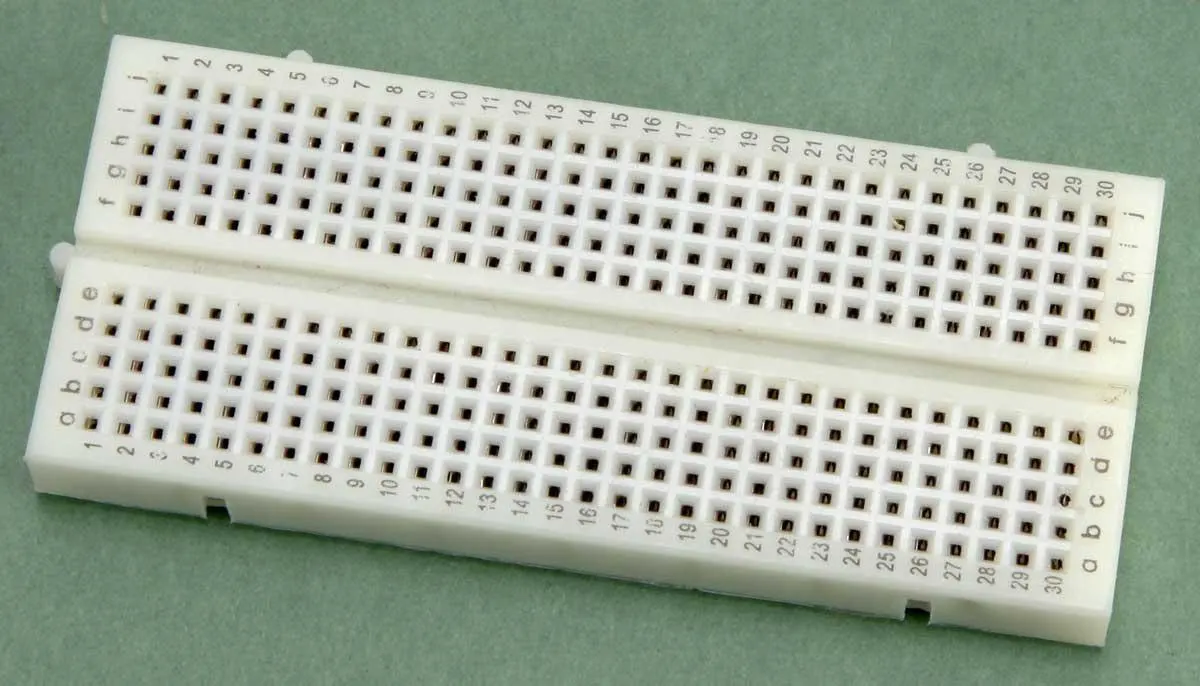

Ten projekt opiera się na desce chlebowej.
Źródło: Wikimedia Commons
Najpierw złap za czerwony i czarny przewód łączący. Podłącz czerwony przewód do dodatniego bieguna baterii, a czarny do ujemnego. Następnie podłącz czarny przewód do ujemnej szyny zasilającej deski, a czerwony do dodatniej szyny zasilającej deski.
Następnie podłącz jeden koniec przycisku do dodatniego bieguna baterii. Drugi koniec podłącz do jednego końca rezystora 500 Ohm. Drugi koniec rezystora należy podłączyć do dodatniego zacisku diody LED. Na koniec podłączamy ujemny koniec diody LED do ujemnego bieguna baterii.
Schemat przedstawiający końcówki diody LED.
Źródło: Wikimedia Commons
Zastosowania przełączników przyciskowych
Przyciski mają wiele zastosowań do różnych celów w miejscu pracy i w gospodarstwie domowym. W tym przypadku zazwyczaj aktywują lub dezaktywują jakieś urządzenie. Z drugiej strony, mogą być zaimplementowane w kalkulatorach, aby wyzwolić operację.

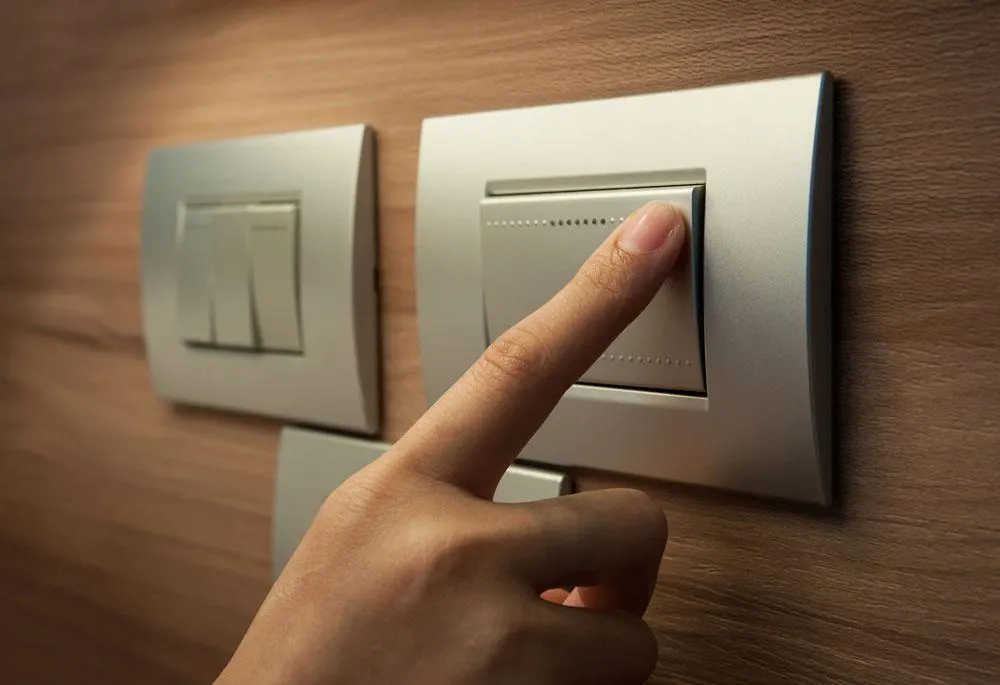

Przełączniki przyciskowe mogą aktywować lub dezaktywować światło.
Włączniki światła
Systemy prysznicowe
Spłuczki toaletowe
Gry zręcznościowe
Kalkulatory
Telefony z przyciskami
Wyłączniki resetujące
Maszyny zatrzymujące
Ogólnie rzecz biorąc, większość przycisków ma określony kolor, który wyznacza ich przeznaczenie. Dodatkowo, kolorystyka pomaga zapobiec przypadkowemu naciśnięciu przycisku. Na przykład, kolor zielony oznacza operację uruchomienia, podczas gdy czerwony oznacza, że przycisk zatrzymuje działanie. Przyciski zatrzymania awaryjnego mają dużą i czerwoną budowę, dzięki czemu łatwiej je nacisnąć.
Podsumowanie
Ogólnie rzecz biorąc, przycisk pozwala na przerwanie obwodu. W takim przypadku okazują się one korzystne w zastosowaniach w miejscu pracy. Można nacisnąć przycisk, aby na przykład natychmiast zatrzymać maszynę. Dodatkowo, może on przerwać przepływ prądu, zapobiegając dotarciu energii elektrycznej do innych elementów. Możesz również skorzystać z nich, gdy projekt wymaga wykonania określonej operacji. Rozważ więc zintegrowanie przełącznika przyciskowego następnym razem, gdy będziesz potrzebował przerwać lub zakończyć obwód.
Czy masz jakieś pytania dotyczące przycisku? Zapraszamy do kontaktu z nami!
