Płytka drukowana pracuje niezawodnie tylko wtedy, gdy jej miedziane pola lutownicze są dobrze zabezpieczone przed utlenianiem w trakcie przechowywania i kolejnych etapów montażu. Jednym z najważniejszych wyborów w produkcji PCB jest więc wykończenie powierzchni. ENEPIG należy do najbardziej uniwersalnych powłok: chroni miedź, poprawia lutowalność i nadaje się do wymagających połączeń, takich jak BGA, wire bonding czy złącza kontaktowe. Poniżej wyjaśniamy, jak działa ta technologia, czym różni się od ENIG i kiedy warto ją wybrać.

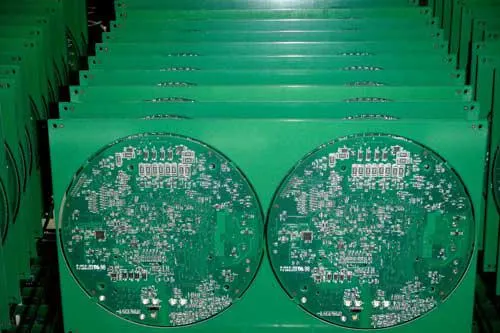

Gotowe płytki PCB
Źródło: Wikimedia Commons
Co to jest ENEPIG?
ENEPIG to skrót od Electroless Nickel Electroless Palladium Immersion Gold, czyli bezprądowego niklu, bezprądowego palladu i złota immersyjnego. W praktyce jest to wielowarstwowe wykończenie powierzchni PCB, nakładane na odsłonięte pola miedzi przed montażem komponentów.
Technologia bywa nazywana uniwersalnym wykończeniem powierzchni, ponieważ łączy kilka cech naraz: dobrą lutowalność, odporność na utlenianie, stabilną powierzchnię kontaktową i możliwość wykonywania połączeń drutowych. Dzięki temu sprawdza się w prototypach, krótkich seriach i urządzeniach o wysokich wymaganiach niezawodnościowych.

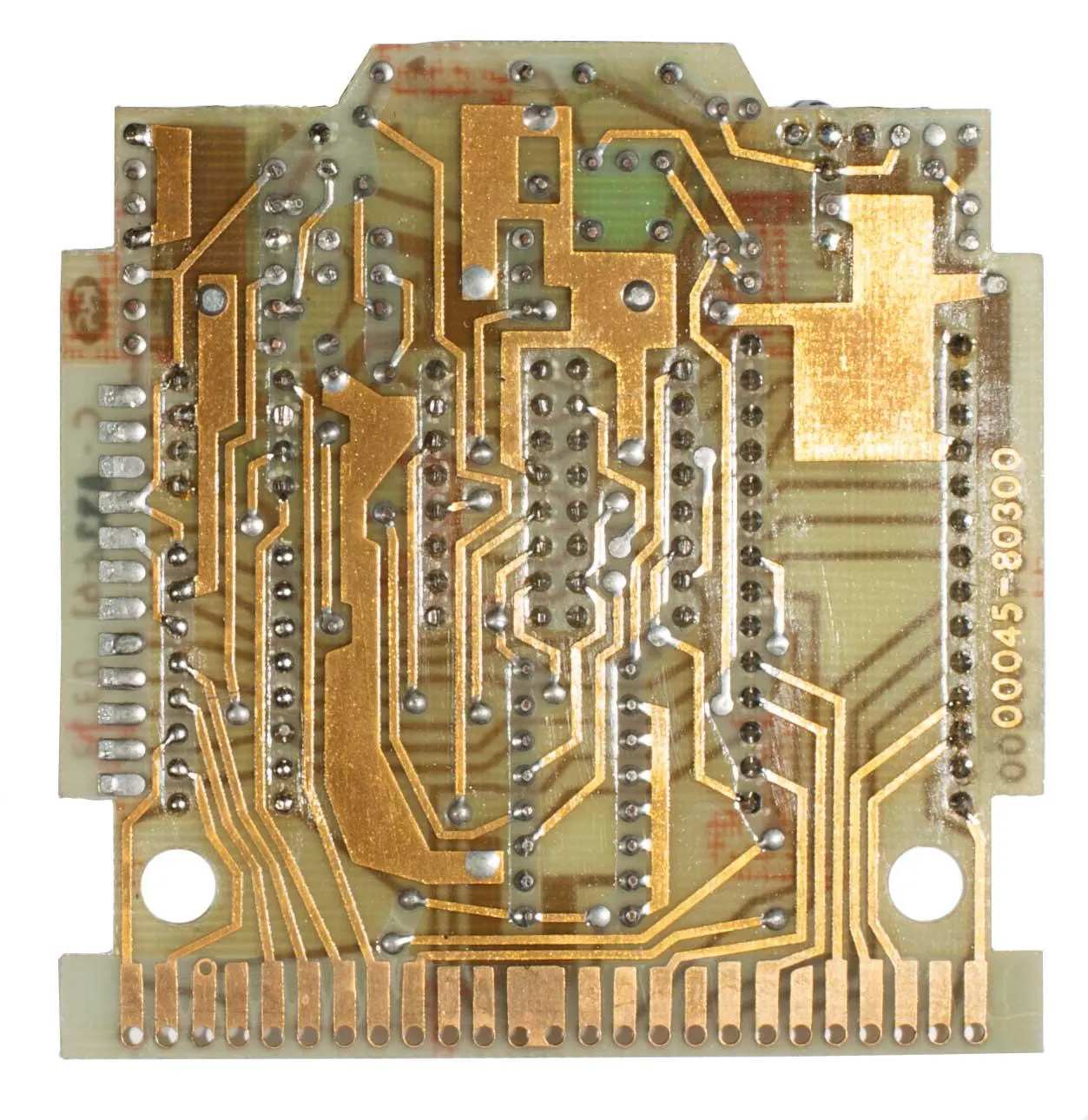

PCB z wykończeniem złotym
Źródło: Wikimedia Commons
ENEPIG jest droższy od prostych wykończeń, takich jak HASL lub OSP, ale zwykle tańszy i łatwiejszy do kontrolowania niż rozwiązania wymagające grubszych warstw złota. Pallad pełni tu kluczową funkcję techniczną: oddziela nikiel od złota i ogranicza ryzyko korozji niklu.
Dobrze wykonana powłoka ENEPIG zapewnia długi okres magazynowania PCB, często liczony w miesiącach lub ponad roku, o ile płytki są przechowywane w odpowiednich warunkach. To istotne przy projektach, w których montaż następuje później niż produkcja laminatu.
ENEPIG - jak działa ENEPIG?
Wykończenie ENEPIG powstaje jako czterowarstwowa struktura: miedź bazowa, nikiel bezprądowy, pallad bezprądowy i cienka warstwa złota immersyjnego. Każda warstwa ma inną funkcję, dlatego proces trzeba prowadzić z dobrą kontrolą chemii kąpieli, czasu osadzania i czystości powierzchni.
Aktywacja miedzi
Najpierw odsłonięte pola miedzi są czyszczone i aktywowane. Celem jest przygotowanie jednorodnej, katalitycznej powierzchni, na której nikiel może osadzać się równomiernie. Ten etap ma duże znaczenie dla przyczepności kolejnych warstw i dla końcowej lutowalności padów.
ENEPIG - nikiel bezprądowy
Nikiel działa jako bariera dyfuzyjna między miedzią a warstwami szlachetnymi. Bez tej bariery miedź mogłaby migrować do powierzchni i pogarszać lutowalność. Typowa grubość niklu w ENEPIG wynosi około 3-6 mikrometrów, zależnie od wymagań produkcyjnych i specyfikacji klienta.

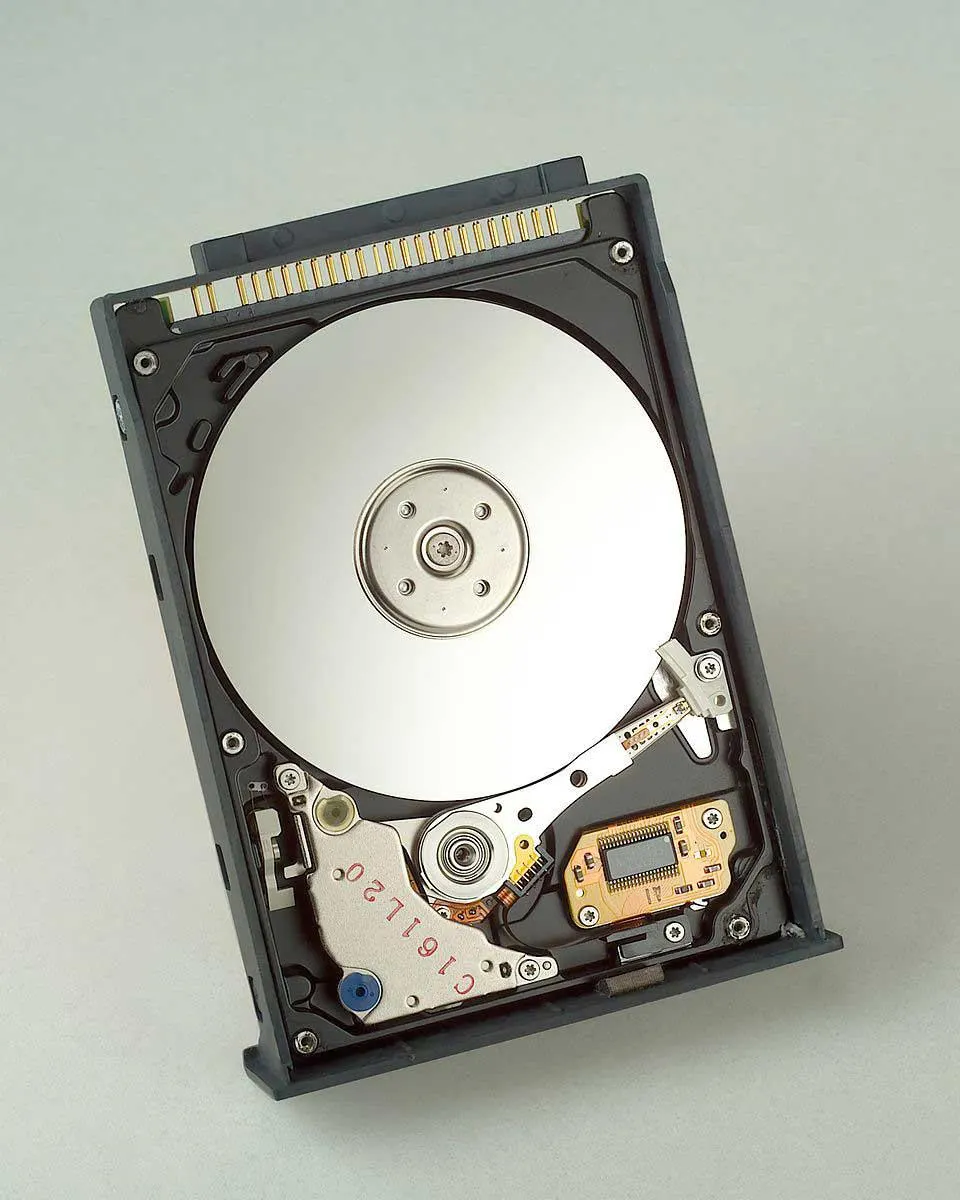

Bezprądowa powłoka niklowa na dysku twardym
Źródło: Wikimedia Commons
Bezelektrodowy pallad
Pallad jest cienką warstwą pośrednią, która chroni nikiel przed nadmierną reakcją z kąpielą złota immersyjnego i przed korozją. Poprawia też zachowanie powierzchni przy lutowaniu oraz przy połączeniach drutowych, szczególnie tam, gdzie sama powłoka ENIG byłaby zbyt ryzykowna.
Warstwa palladu jest nakładana chemicznie, bez zewnętrznego prądu. W praktyce ma zwykle grubość rzędu 0,05-0,15 mikrometra. Zbyt cienka warstwa może nie chronić niklu wystarczająco dobrze, a zbyt gruba może zwiększać koszt i pogarszać zachowanie niektórych połączeń lutowanych.
ENEPIG - złoto zanurzeniowe
Ostatnia warstwa to złoto immersyjne. Jest bardzo cienka, ale wystarcza do ochrony palladu przed utlenianiem i do zapewnienia niskiej rezystancji kontaktowej. Złoto nie jest tu grubą powłoką użytkową, lecz warstwą zabezpieczającą powierzchnię do czasu lutowania lub wykonania kontaktu.
Podczas procesu immersyjnego płytka trafia do kąpieli zawierającej jony złota. Na powierzchni zachodzi reakcja wymiany: niewielka część palladu ulega rozpuszczeniu, a złoto osadza się na odsłoniętej powierzchni. Dlatego grubość złota jest ograniczona samym mechanizmem procesu.

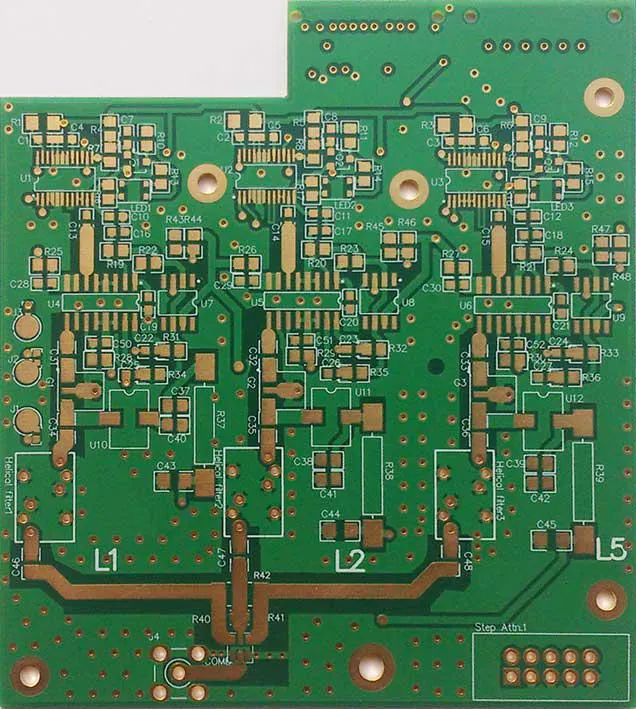

Wielowarstwowa płytka drukowana z warstwą złota zanurzeniowego
Źródło: Wikimedia Commons.
Typowa grubość złota immersyjnego w ENEPIG wynosi około 0,03-0,05 mikrometra. To znacznie mniej niż w przypadku twardego złota galwanicznego, stosowanego na przykład na krawędziowych złączach wielokrotnego użytku.
ENEPIG vs. ENIPIG
ENEPIG i ENIPIG wyglądają podobnie w nazwie, ale różnią się sposobem nakładania palladu. W ENEPIG pallad osadza się bezprądowo, co daje lepszą kontrolę grubości i bardziej jednorodną warstwę. W ENIPIG pallad jest nakładany metodą immersyjną, czyli przez reakcję wymiany.
Metoda immersyjna ma ograniczenia: trudniej uzyskać grubszą i równą warstwę, a przyczepność oraz odporność procesu zależą silniej od stanu podłoża. Dlatego w zastosowaniach o wysokiej niezawodności częściej wybiera się ENEPIG, szczególnie gdy płytka ma być lutowana, bondowana lub długo magazynowana.
ENIG a ENEPIG
ENIG, czyli Electroless Nickel Immersion Gold, przez lata był popularną alternatywą dla OSP i HASL. Daje płaską powierzchnię, dobrą lutowalność i nadaje się do drobnych rastrów. Jego słabym punktem jest jednak ryzyko zjawiska black pad, czyli korozji warstwy niklu pod złotem.
ENEPIG dodaje między niklem a złotem warstwę palladu. Ta dodatkowa bariera ogranicza atak kąpieli złota na nikiel, poprawia odporność powierzchni i zwiększa zakres zastosowań: od lutowania rozpływowego po wire bonding oraz powierzchnie kontaktowe o niskiej rezystancji.
Komercyjny piec rozpływowy
Takie właściwości pomagają spełnić wymagania stawiane nowoczesnym płytkom PCB o dużej gęstości upakowania, z drobnymi padami, układami BGA i komponentami montowanymi w kilku przebiegach termicznych.
Wybór między ENIG i ENEPIG nie sprowadza się wyłącznie do ceny. Liczy się typ montażu, wymagany okres przechowywania, rodzaj połączeń, profil termiczny i ryzyko reklamacji w gotowym urządzeniu.

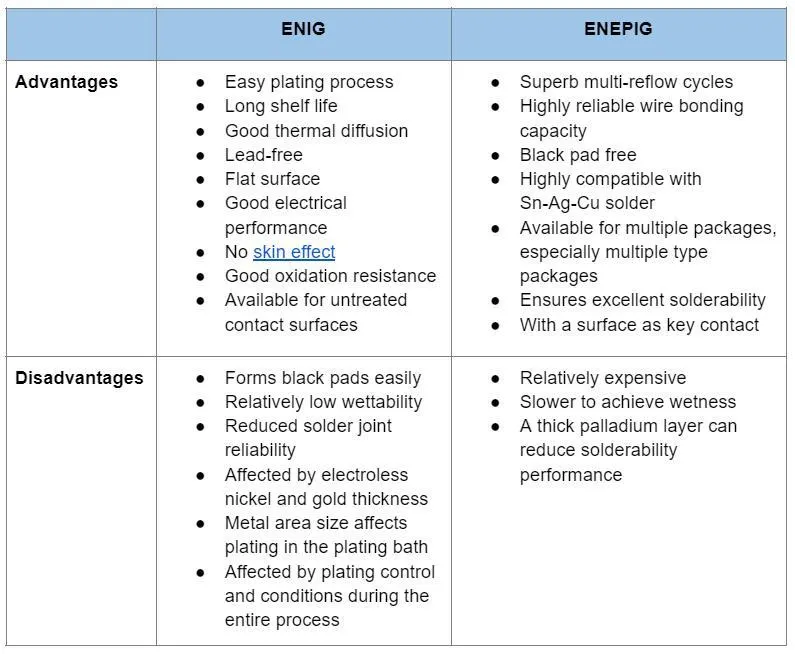

ENEPIG - zalety i ograniczenia

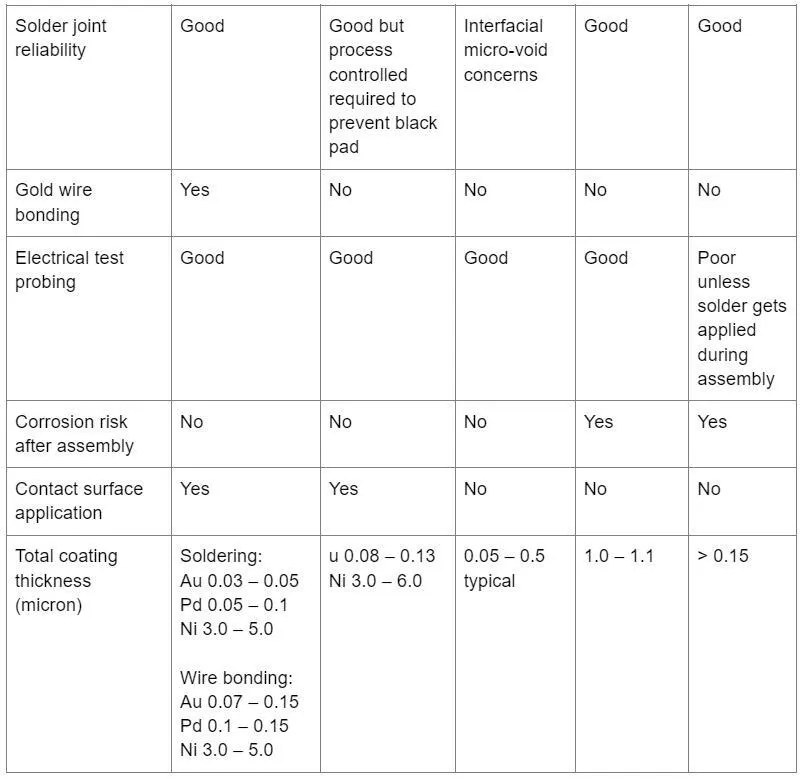

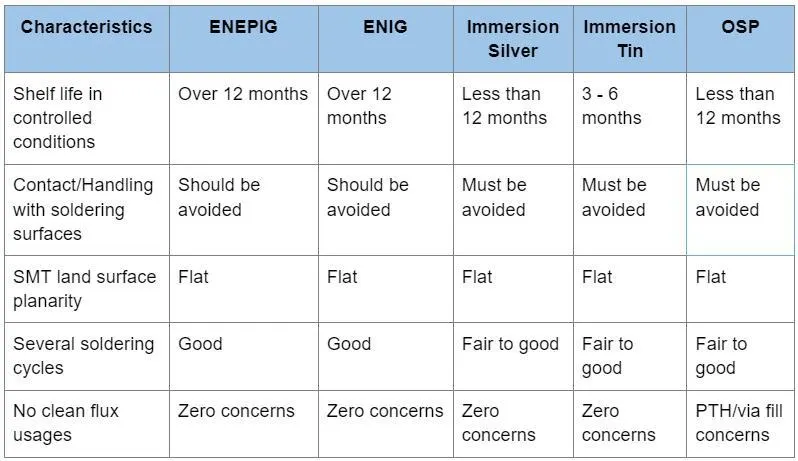

ENEPIG - porównanie zastosowań
ENIG jest dobrym wyborem dla wielu standardowych płytek: montażu SMT, układów BGA, drobnych rastrów i produkcji bezołowiowej. Zapewnia płaską powierzchnię, co jest ważne przy małych komponentach SMD i automatycznym nakładaniu pasty lutowniczej.

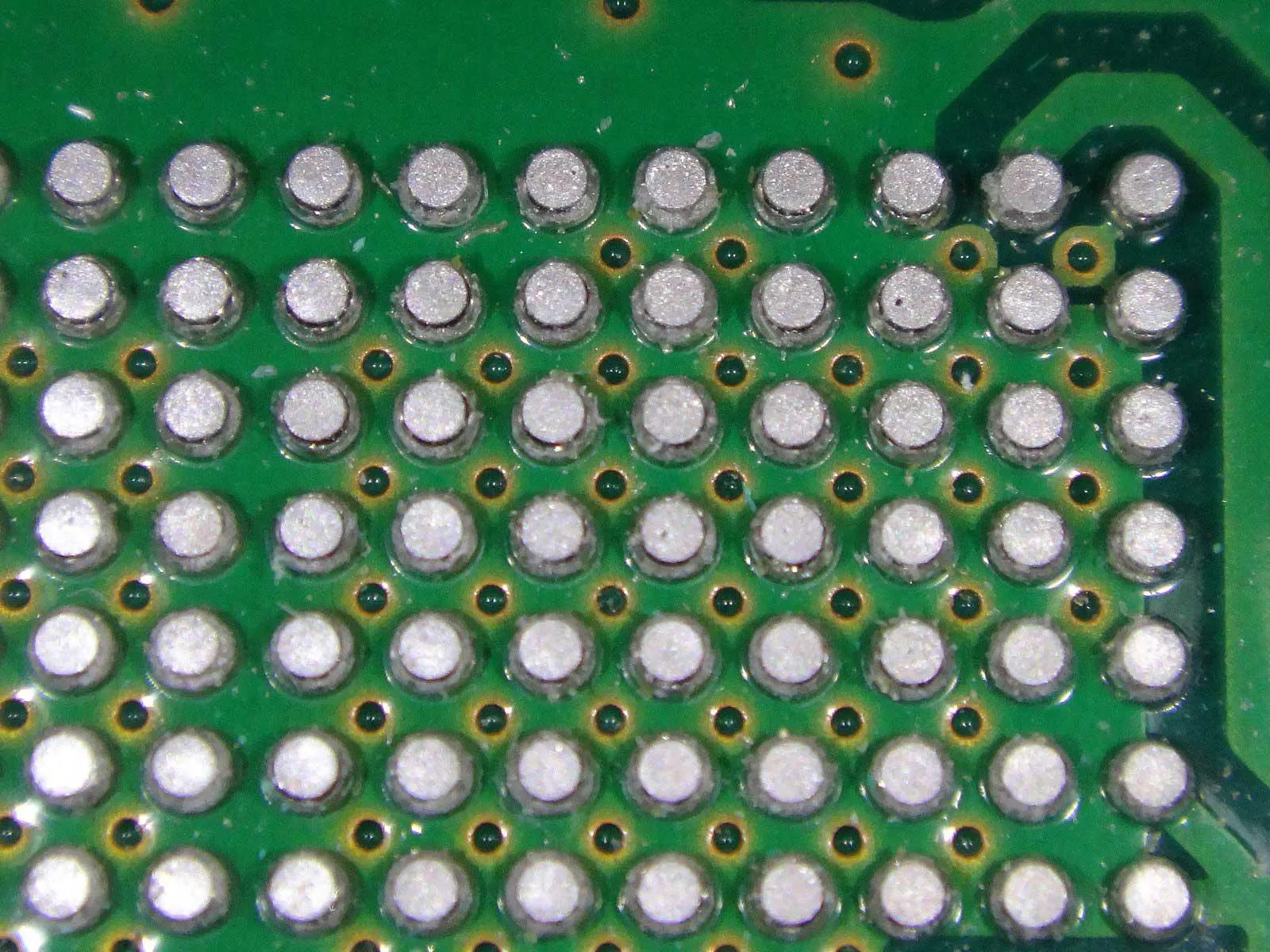

Układ BGA z matrycą kulek lutowniczych

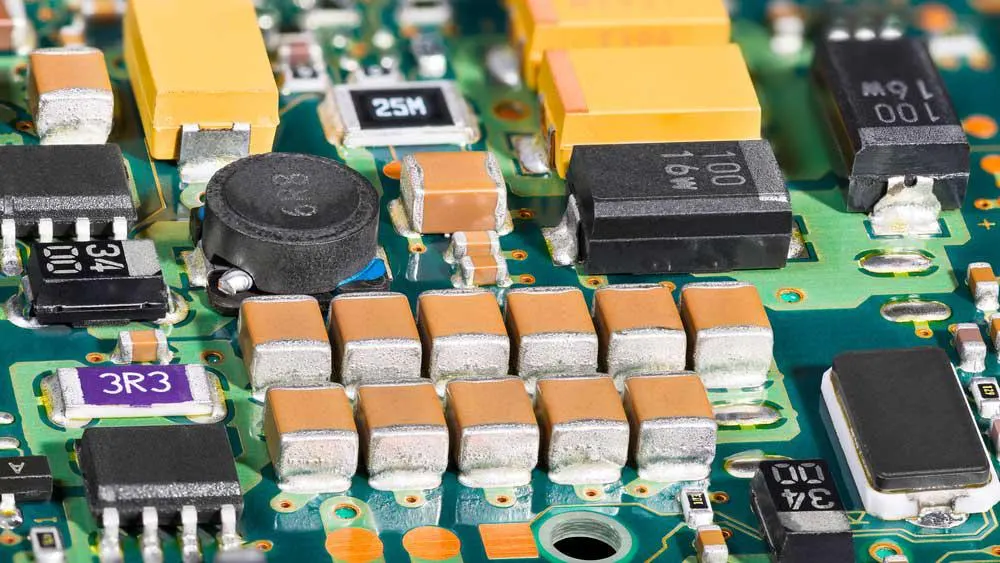

Technologia montażu powierzchniowego
W zastosowaniach przemysłowych ENIG spotyka się w telekomunikacji, elektronice medycznej, urządzeniach pomiarowych, elektronice wojskowej i płytkach elastycznych. Warunkiem jest dobrze kontrolowany proces, zwłaszcza etap niklu i złota immersyjnego.
ENEPIG wybiera się wtedy, gdy wymagania są ostrzejsze: dla płytek z BGA, połączeń wire bonding, elementów wciskanych press-fit, montażu mieszanego, wielu przebiegów reflow albo dłuższego magazynowania przed montażem.

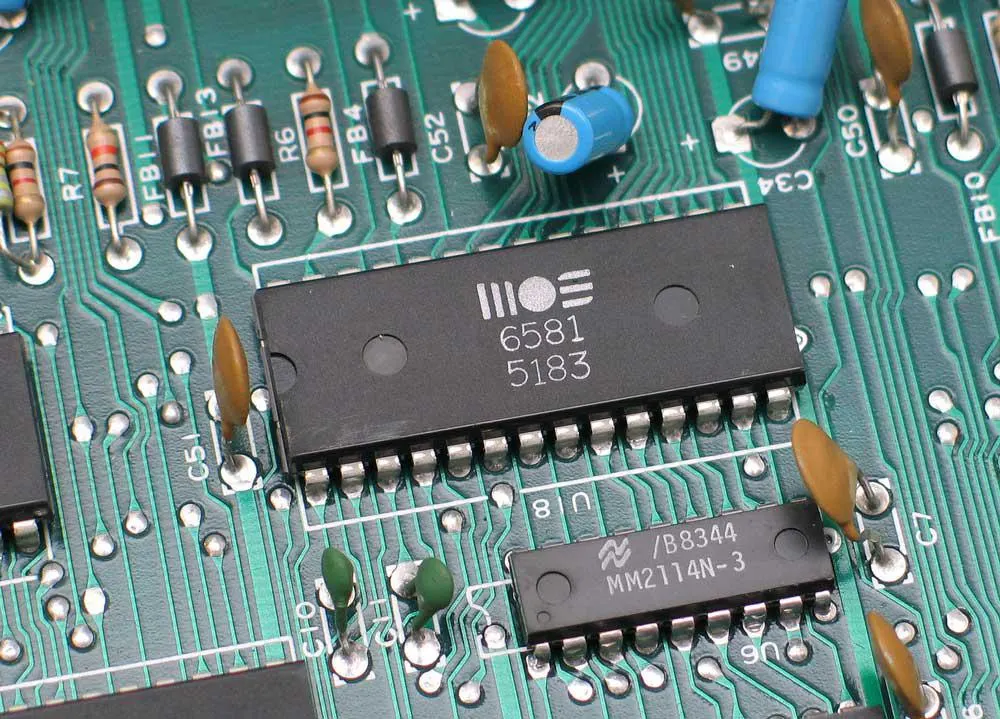

Element przewlekany zamontowany na płytce drukowanej
Z tego powodu ENEPIG dobrze pasuje do elektroniki lotniczej, wojskowej, medycznej, przemysłowej i wszędzie tam, gdzie koszt awarii gotowego urządzenia jest większy niż dopłata do lepszego wykończenia powierzchni.
Proces technologiczny i produkcyjny
Proces ENIG obejmuje trzy warstwy metalu: miedź, nikiel bezprądowy i złoto immersyjne. Najpierw aktywuje się miedź, następnie osadza nikiel, a na końcu zabezpiecza powierzchnię cienką warstwą złota.
ENEPIG dodaje czwartą warstwę: pallad bezprądowy między niklem a złotem. Ten dodatkowy etap zwiększa koszt i czas procesu, ale daje większą stabilność powierzchni i lepszą ochronę niklu.
Dlaczego wybrać ENEPIG zamiast ENIG?
ENIG jest tańszy, ponieważ nie zawiera palladu. Nie oznacza to jednak, że może zastąpić ENEPIG w każdym projekcie. Jeżeli płytka ma pracować w urządzeniu wysokiej niezawodności, wymaga połączeń drutowych albo będzie przechowywana dłużej przed montażem, dodatkowa warstwa palladu często jest uzasadniona.
Na co uważać przy ENEPIG?
ENEPIG nie jest rozwiązaniem automatycznie lepszym w każdej sytuacji. To proces chemiczny o wąskich tolerancjach, dlatego wymaga doświadczonego producenta PCB, kontroli kąpieli i jasnej specyfikacji grubości warstw.
ENEPIG - koszt
Pallad i złoto są metalami szlachetnymi, więc ENEPIG kosztuje więcej niż ENIG, HASL czy OSP. W projekcie prostym, bez BGA, bez wire bondingu i bez długiego magazynowania, dopłata może nie dawać realnej korzyści. W projekcie krytycznym koszt powłoki jest jednak niewielki w porównaniu z ryzykiem awarii lub reworku.
Lutowalność i niezawodność połączeń
Warstwa palladu musi być dobrana do procesu lutowania. Zbyt gruba lub źle kontrolowana może sprzyjać tworzeniu kruchych faz międzymetalicznych z cyną. Dlatego dla montażu bezołowiowego i cynowo-ołowiowego ważne są nie tylko nominalne wartości grubości, ale też stabilność kąpieli i kontrola procesu.
ENEPIG - kruchość połączeń
Kruchość nie wynika z samej obecności palladu, lecz z nieprawidłowej kombinacji grubości warstw, profilu lutowania i jakości osadzania. Przy dobrze ustawionym procesie ENEPIG daje stabilne połączenia, ale przy złej kontroli może zwiększyć ryzyko pęknięć w warstwie międzymetalicznej.
Oszczędność kosztów wykończenia powierzchni
Po porównaniu ENIG i ENEPIG łatwo uznać, że ENEPIG jest technicznie bezpieczniejszym wyborem. W praktyce decyzja powinna zależeć od wymagań projektu. Jeśli głównym ryzykiem jest black pad w ENIG, dobry producent może je ograniczyć także przez poprawę procesu ENIG, bez automatycznego przechodzenia na droższą powłokę.
Black pad to korozja warstwy niklu pod złotem, która osłabia połączenie lutowane i może ujawnić się dopiero po montażu. Problem jest trudny do wykrycia wizualnie, ponieważ nikiel pozostaje przykryty złotem do chwili analizy przekroju lub testów połączenia.
W ENIG nikiel zawiera fosfor, a podczas procesu złota immersyjnego może dojść do lokalnej korozji powierzchni. Jeżeli proces trwa zbyt długo lub kąpiel jest źle kontrolowana, powierzchnia niklu staje się nierówna i słabsza mechanicznie.
Najczęstsze przyczyny black pad to:
Nieprawidłowa kontrola procesu: zbyt agresywna kąpiel złota, niestabilne pH, zanieczyszczenia lub niewłaściwa zawartość stabilizatorów mogą prowadzić do nadmiernej korozji niklu.
Zbyt długi czas zanurzenia w złocie: im dłużej nikiel pozostaje w kąpieli, tym większe ryzyko lokalnych pęknięć i korozji na powierzchni warstwy niklowej.
Maska lutownicza również może wpływać na jakość osadzania niklu:
Źle utwardzona lub zabrudzona maska może pogorszyć stan padów i utrudnić równomierną aktywację miedzi.
Pozostałości chemiczne przy krawędziach maski mogą zakłócać reakcje w kąpieli niklu bezprądowego i powodować lokalne wady powłoki.
Jeżeli maska wchodzi w mikroszczeliny przy padach, może utrudnić utworzenie jednolitej powierzchni katalitycznej, a w efekcie pogorszyć przyczepność i ciągłość niklu.

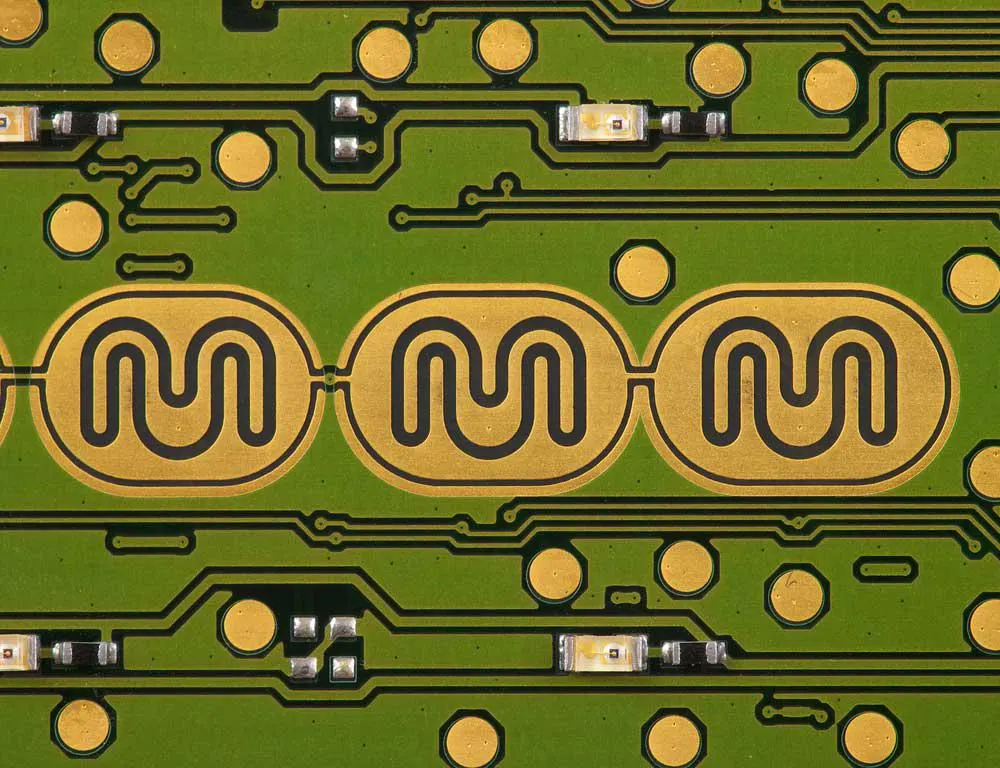

Pozłacane pola kontaktowe
ENEPIG - jak ograniczyć ryzyko czarnych padów?
Aby ograniczyć problem black pad, producent powinien kontrolować cały proces, nie tylko końcowy wygląd płytki.
Regularnie analizować skład kąpieli niklu bezprądowego, w tym zawartość stabilizatorów i produktów ubocznych reakcji.
Utrzymywać właściwe pH, temperaturę i czas procesu, tak aby nikiel osadzał się równomiernie i bez nadmiernej zawartości fosforu na powierzchni.
Ograniczać korozję niklu podczas zanurzania w złocie przez kontrolę czasu, składu kąpieli i szybkości reakcji wymiany.
Nowsze procesy złota immersyjnego pozwalają zmniejszyć agresywność kąpieli, obniżyć zużycie złota i ograniczyć korozję niklu. Nie zwalnia to jednak z kontroli procesu: stabilna chemia jest ważniejsza niż sama nazwa wykończenia.
Pomaga w tym między innymi:
Utrzymywanie pH bliżej zakresu neutralnego, na przykład około 7,0-7,2, jeśli pozwala na to dana technologia kąpieli.
Stosowanie niższego stężenia złota tam, gdzie producent procesu chemicznego dopuszcza takie parametry bez pogorszenia lutowalności.
W dobrze kontrolowanym procesie struktura niklu jest bardziej jednorodna, a ewentualne mikropęknięcia nie rozwijają się w głęboką korozję podpowierzchniową.
Podsumowanie
ENEPIG nie jest najtańszym wykończeniem PCB, ale należy do najlepszych opcji dla płytek o wysokiej gęstości, długim czasie przechowywania i wymagających połączeniach. Jeżeli projekt wymaga ENEPIG, BGA, wire bondingu albo stabilnych pól kontaktowych, warto omówić specyfikację już na etapie DFM. OurPCB wykonuje produkcję i montaż PCB dla takich projektów; prześlij pliki Gerber i BOM - wycena w 12 godzin roboczych.
