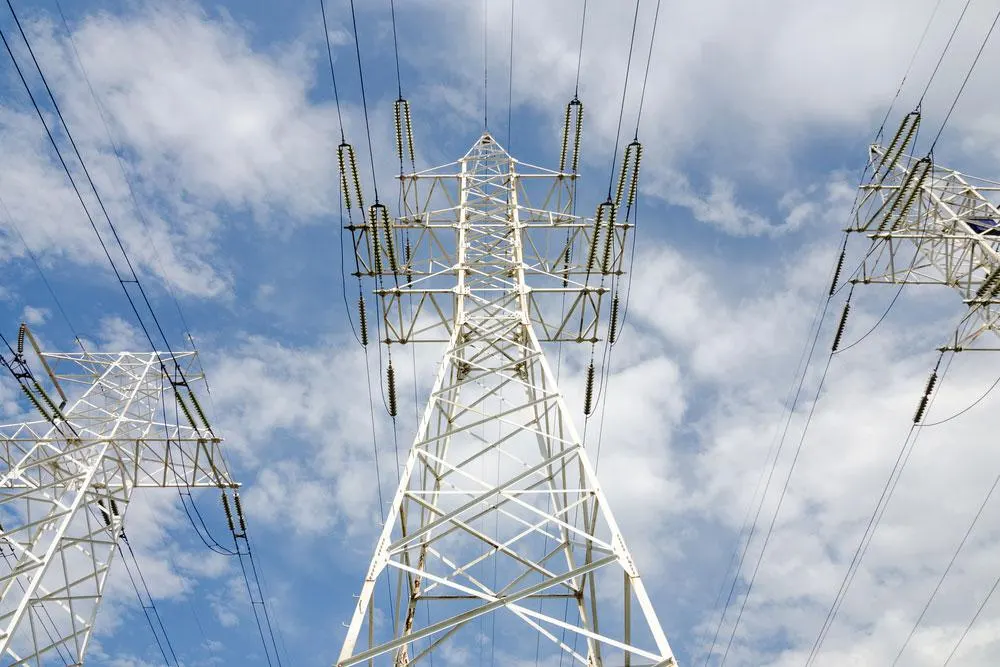

Napięcie w liniach przesyłowych i w sieci domowej jest zwykle zbyt wysokie dla wrażliwej elektroniki. Aby bezpiecznie zasilić urządzenia, trzeba je obniżyć do właściwego poziomu — i właśnie do tego służy transformator obniżający napięcie (step-down). W tym przewodniku wyjaśniamy, czym jest taki transformator, jak działa, jak go poprawnie okablować oraz jak sprawdzić jego sprawność. Pamiętaj, że praca z napięciem sieciowym 230 V jest niebezpieczna — opisane czynności powinien wykonywać wykwalifikowany elektryk.

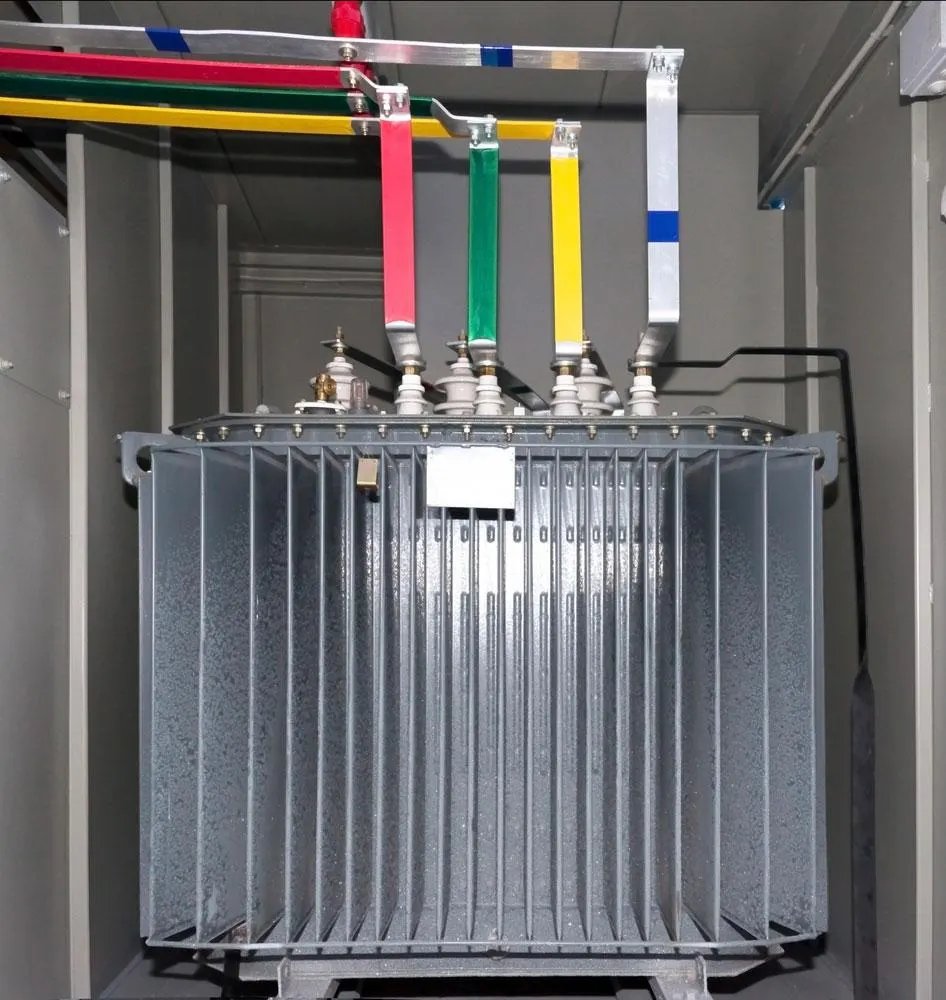

Co to jest transformator obniżający napięcie?

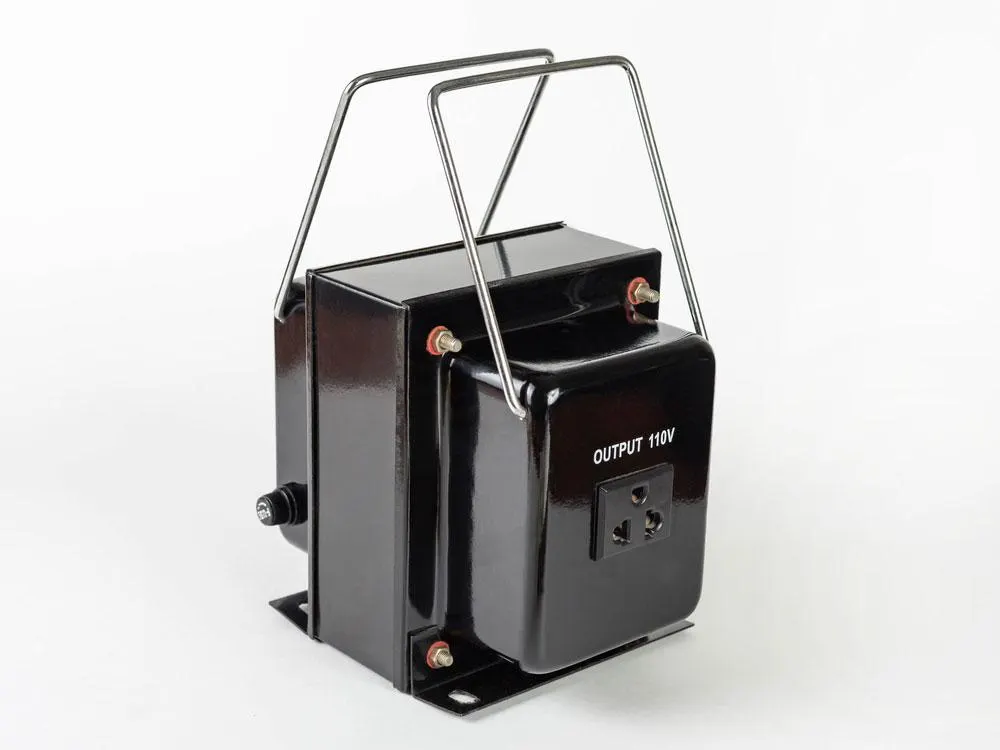

Transformator obniżający napięcie zmniejsza napięcie pierwotne (wejściowe) do niższego napięcia wtórnego (wyjściowego). Działa na zasadzie indukcji elektromagnetycznej: uzwojenie pierwotne ma więcej zwojów niż wtórne, a stosunek liczby zwojów (przekładnia) decyduje o stopniu obniżenia napięcia.
Zgodnie z zasadą zachowania energii (pomijając straty) zmniejszeniu napięcia towarzyszy proporcjonalny wzrost prądu po stronie wtórnej. Dlatego uzwojenie wtórne, przez które płynie większy prąd, nawija się grubszym drutem o większym przekroju, natomiast uzwojenie pierwotne — cieńszym, bo prąd jest tam mniejszy.
Zasada działania i przekładnia
Przekładnię opisuje prosta zależność: stosunek napięć jest równy stosunkowi liczby zwojów. Jeśli uzwojenie pierwotne ma 10 razy więcej zwojów niż wtórne, napięcie zostanie obniżone około 10-krotnie (np. z 230 V do ~23 V), a prąd po stronie wtórnej wzrośnie odpowiednio. Transformator przenosi energię tylko przy prądzie przemiennym (AC) — zmienne pole magnetyczne w rdzeniu indukuje napięcie w uzwojeniu wtórnym.
Jak okablować transformator obniżający napięcie — krok po kroku
Przed rozpoczęciem upewnij się, że zasilanie jest odłączone, a Ty masz dostęp do schematu/oznaczeń uzwojeń konkretnego transformatora.
- Krok 1 – Identyfikacja uzwojeń. Zlokalizuj zaciski strony pierwotnej (wejście, wyższe napięcie) i wtórnej (wyjście, niższe napięcie). Skorzystaj z tabliczki znamionowej i schematu.
- Krok 2 – Weryfikacja napięcia wejściowego. Sprawdź, czy napięcie sieci odpowiada wartości znamionowej uzwojenia pierwotnego (np. 230 V).
- Krok 3 – Podłączenie strony pierwotnej. Przyłącz przewody fazowy i neutralny do zacisków pierwotnych zgodnie z oznaczeniami. Zachowaj właściwy przekrój przewodu.
- Krok 4 – Uziemienie. Podłącz przewód ochronny (PE) do obudowy/rdzenia, jeśli producent to przewiduje.
- Krok 5 – Podłączenie strony wtórnej. Wyprowadź napięcie wyjściowe do obciążenia, używając przewodu o przekroju dobranym do wyższego prądu wtórnego.
- Krok 6 – Zabezpieczenia. Zastosuj bezpiecznik po stronie pierwotnej (a często także wtórnej) dobrany do mocy znamionowej transformatora.
- Krok 7 – Test. Po starannym sprawdzeniu połączeń podaj zasilanie i zmierz napięcie wyjściowe, aby potwierdzić poprawność przekładni.
Zawsze stosuj się do krajowych i lokalnych przepisów instalacyjnych oraz zaleceń producenta.
Jak sprawdzić transformator step-down
Najprostsza diagnostyka wstępna polega na pomiarze rezystancji uzwojeń multimetrem (przy odłączonym zasilaniu): uzwojenie pierwotne ma zwykle wyższą rezystancję niż wtórne. Brak ciągłości (przerwa) lub zwarcie do rdzenia oznacza uszkodzenie. Po podaniu zasilania mierzymy natomiast napięcie wyjściowe i porównujemy z wartością znamionową. Warto też kontrolować temperaturę — nadmierne grzanie sugeruje przeciążenie lub zwarcie międzyzwojowe.
Dobór przekroju przewodów
Przekrój przewodu dobiera się do prądu, który będzie przez niego płynął, oraz do dopuszczalnego spadku napięcia. Po stronie pierwotnej prąd jest mniejszy, więc wystarcza cieńszy przewód; po stronie wtórnej prąd jest większy (bo napięcie spadło), dlatego potrzebny jest grubszy przewód o większym przekroju. Zbyt cienki przewód grzeje się i powoduje straty, a w skrajnym przypadku stwarza zagrożenie pożarowe. W praktyce korzysta się z tabel obciążalności prądowej przewodów oraz uwzględnia długość trasy i temperaturę otoczenia. Połączenia powinny być pewne i dobrze zaciśnięte — luźny styk to częsta przyczyna przegrzewania i awarii.
Sprawność i straty
Rzeczywisty transformator nie jest idealny — występują w nim straty w miedzi (rezystancja uzwojeń, zależna od kwadratu prądu) oraz straty w żelazie (histereza i prądy wirowe w rdzeniu). Z tego powodu moc po stronie wtórnej jest nieco mniejsza niż pobierana po stronie pierwotnej, a różnica zamienia się w ciepło. Dobrej klasy transformatory osiągają sprawność rzędu 90% i więcej. Aby ograniczyć straty i przegrzewanie, nie należy przeciążać transformatora ponad jego moc znamionową (podawaną w VA), zapewnić odpowiednią wentylację oraz pracę w dopuszczalnym zakresie temperatur.
Bezpieczeństwo pracy
- Zawsze odłączaj zasilanie przed jakąkolwiek ingerencją w okablowanie.
- Po stronie pierwotnej stosuj bezpiecznik dobrany do mocy znamionowej.
- Zachowaj izolację i odstępy bezpieczeństwa między obwodem pierwotnym a wtórnym.
- Nie pracuj samodzielnie przy napięciu sieciowym, jeśli nie masz odpowiednich kwalifikacji.
- Przestrzegaj krajowych norm i przepisów instalacyjnych.
Zastosowania
- zasilacze sieciowe urządzeń elektronicznych,
- ładowarki i adaptery,
- oświetlenie niskonapięciowe (np. halogeny, taśmy LED 12 V),
- dzwonki, systemy alarmowe i automatyka domowa,
- aparatura pomiarowa i laboratoryjna.
Wskazówki dla projektantów zasilaczy
Jeśli transformator jest częścią zasilacza montowanego na płytce, zadbaj o odpowiednie odstępy izolacyjne (creepage/clearance) między obwodem pierwotnym a wtórnym oraz o solidne pady pod cięższe elementy. Tego typu wymagania bezpieczeństwa najlepiej uwzględnić już na etapie projektu płytki drukowanej, a sam montaż elementów przewlekanych zlecić doświadczonemu producentowi.
FAQ
Czy transformator obniżający działa przy prądzie stałym (DC)? Nie. Transformatory wymagają zmiennego pola magnetycznego, więc działają tylko przy AC.
Dlaczego prąd wtórny jest większy niż pierwotny? Ponieważ moc (z grubsza) się zachowuje — obniżenie napięcia oznacza wzrost prądu po stronie wyjściowej.
Podsumowanie
Okablowanie transformatora step-down jest proste, gdy rozumiemy przekładnię, prawidłowo identyfikujemy uzwojenia, dobieramy przekrój przewodów do prądu i stosujemy zabezpieczenia. Ze względu na obecność napięcia sieciowego pracę powinien wykonywać wykwalifikowany elektryk.
