Bateria jest jednym z najbardziej błyskotliwych wynalazków, jakie kiedykolwiek wykonane. Jak to działa, jest to, że przechowuje stałą ilość mocy przed wyjściem. Dlatego mamy akumulatory. Stąd, jeśli masz płaską baterię, możesz podłączyć go do ładowarki i zdobyć je sokowe. Jednak wydajność baterii zależy od ładowarki. Dlatego konieczne jest przyzwoitą ładowarkę baterii. Ale jeśli chcesz to zrobić, istnieje wiele projektów ładowarki baterii. Niektóre są proste, jak ładowarka z akumulatorem LED, podczas gdy niektóre są jak gryzienie kuli. Na szczęście stworzyliśmy ten artykuł, aby pokazać, jak dokonać ładowarki baterii DIY. Jesteś gotowy? Nurkujmy!
Co to jest ładowarka baterii?
W Layman Terminy ładowarki są urządzeniami, które ładują ciężkie baterie.
Ale chodźmy trochę głębiej.
Ładowarki baterii to urządzenia, które podawają prądy elektryczne do baterii przez dłuższy okres.

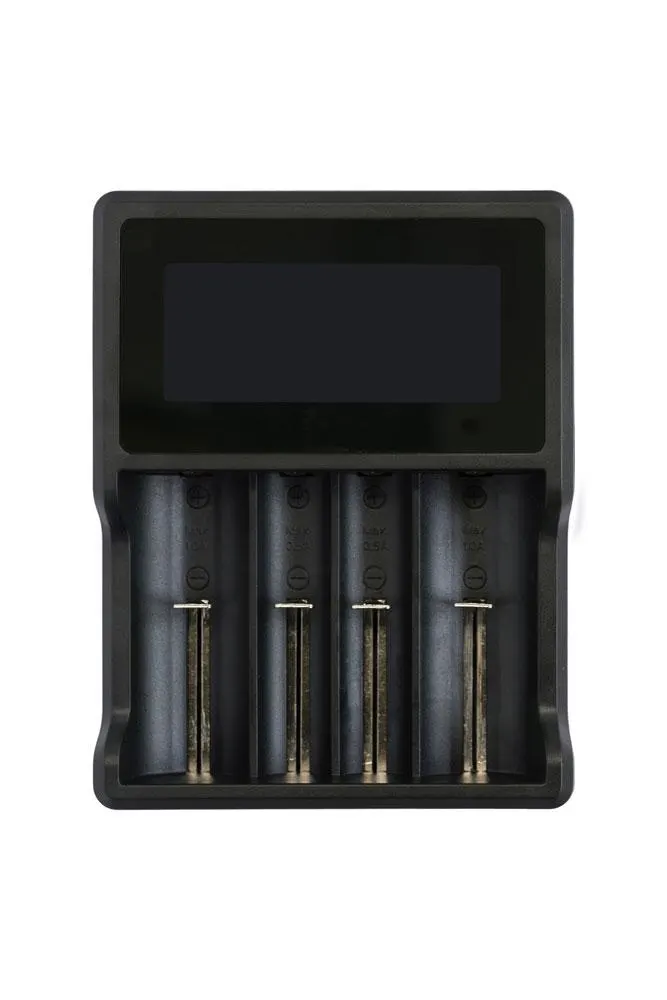

Ładowarka baterii z Volt i Watt Checker
Celem jest sprawienie, aby komórki baterii posiadają wystarczającą moc i pracować jako źródło energii. I to coś wspólnego ze wszystkimi ładowarkami.
Istnieją jednak pewne różnice między tanią ładowarką baterią DIY a jedną z doskonałą jakością.
Więc tutaj jest.
Tanie ładowarki dostarczają napięcia stałego lub prądu do baterii - dopóki nie zostaną wyłączone.
Problem z tanimi ładowarkami jest;
Jeśli zostawisz ładowanie baterii na długo, zostanie przesadny.
Ale jeśli zdejmiesz to już wkrótce, twoje baterie nie otrzymają wystarczającej mocy, aby uruchomić dłuższe czasy trwania.
Z drugiej strony, ładowarki dobrej jakości wykorzystują bardziej miękką ładunek (zwykle 3-5% maksymalnej pojemności baterii) na dłuższe czasy trwania.
Drugą odmianą ładowarki baterii jest ładowarka baterii. Ta inteligentna ładowarka baterii jest w stanie automatycznie wyłączyć.

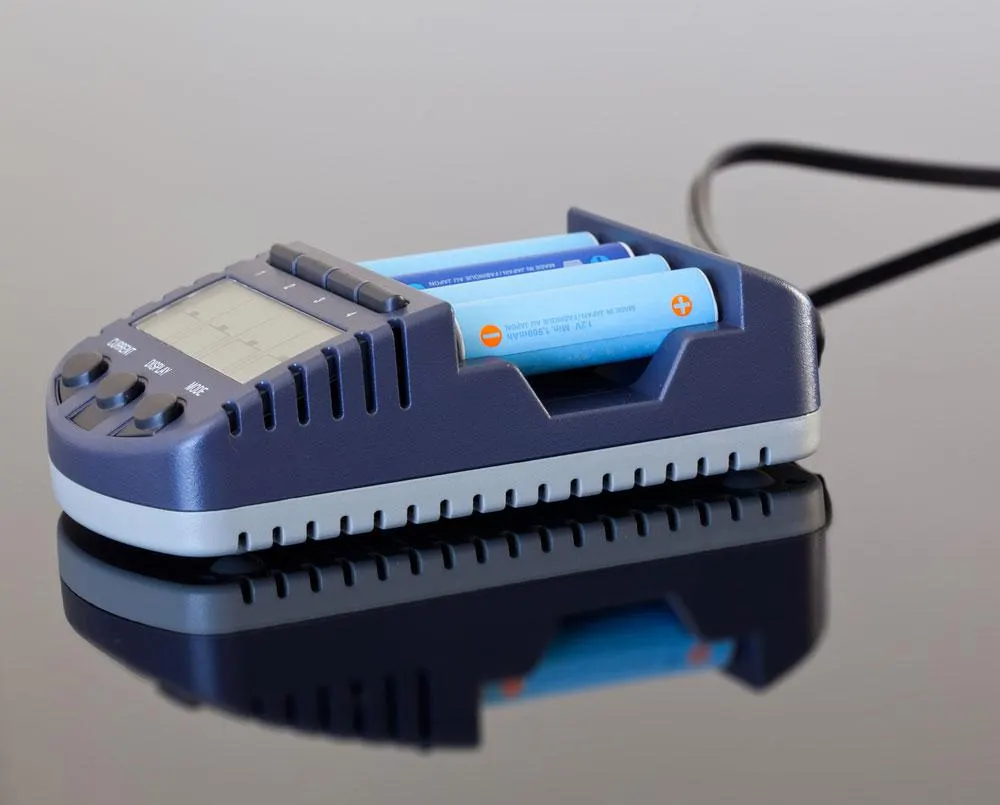

Ładowarka z czterema komórek baterii
Niestety, nie przeszkadza to przeładowania, ponieważ każda bateria posiada różne czasy ładowania.
Jakie są materiały potrzebne do zbudowania ładowarki baterii
Nie musisz być profesjonalnym producentem baterii, aby zbudować ładowarkę baterii. Możesz utworzyć ładowarkę baterii DIY z domu.
Wszystko, co musisz zrobić, to postępować zgodnie z instrukcjami i używać odpowiednich materiałów.
Oto części, których potrzebujesz, aby zbudować projekt ładowarki baterii:

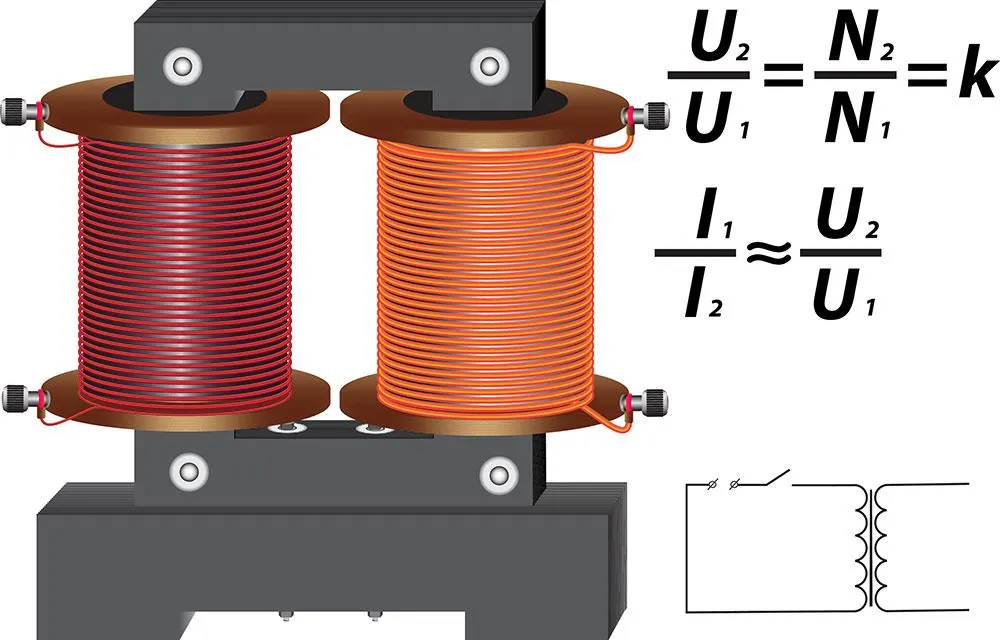

Transformator krokowy (220 V / 14V) x 1

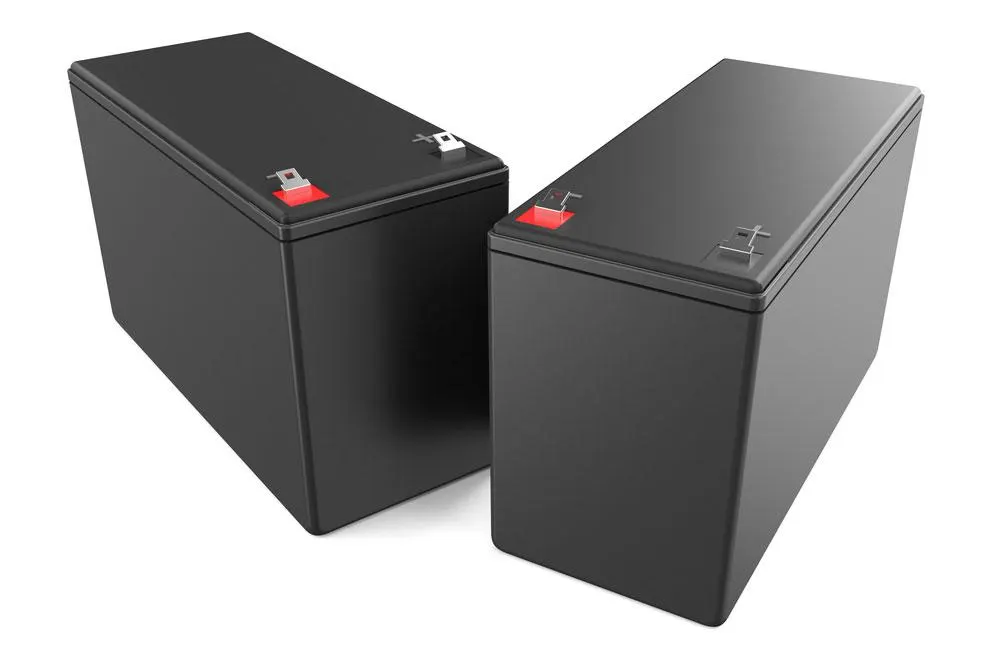

Akumulator ołowiowy (12V / 7AH) x 1
Dioda (1N4007) x 4

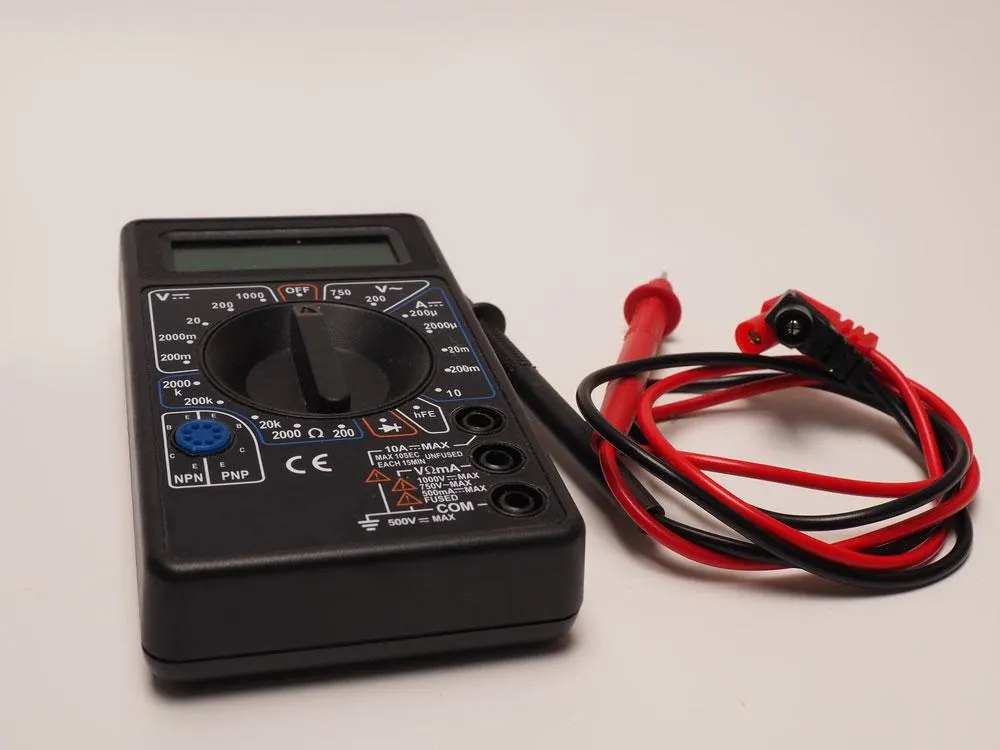

Avo Meter w / Sondy x 1

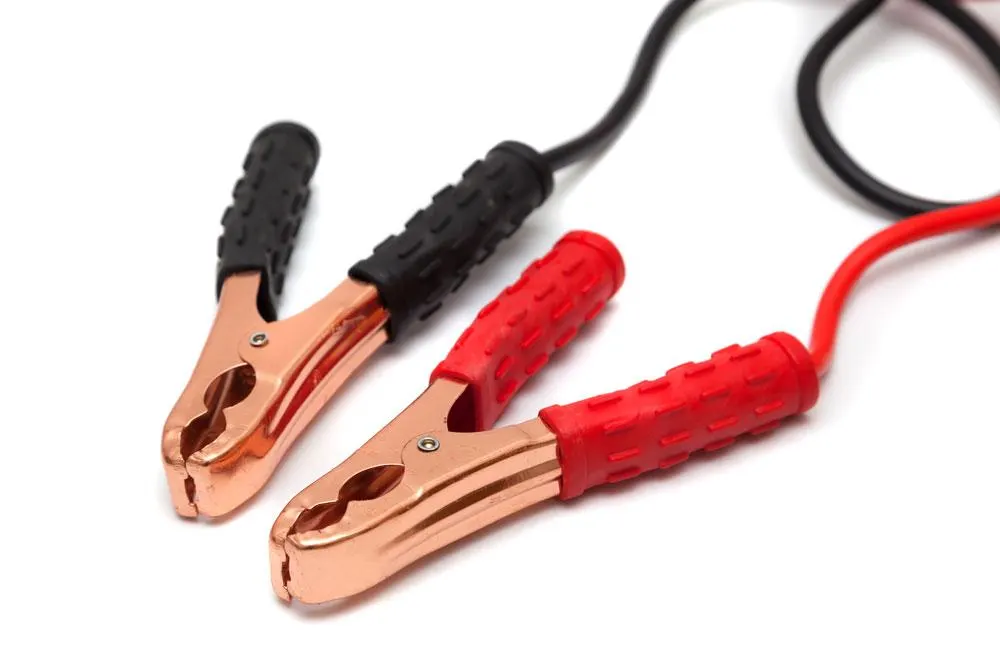

Klipy baterii aligatora x 1

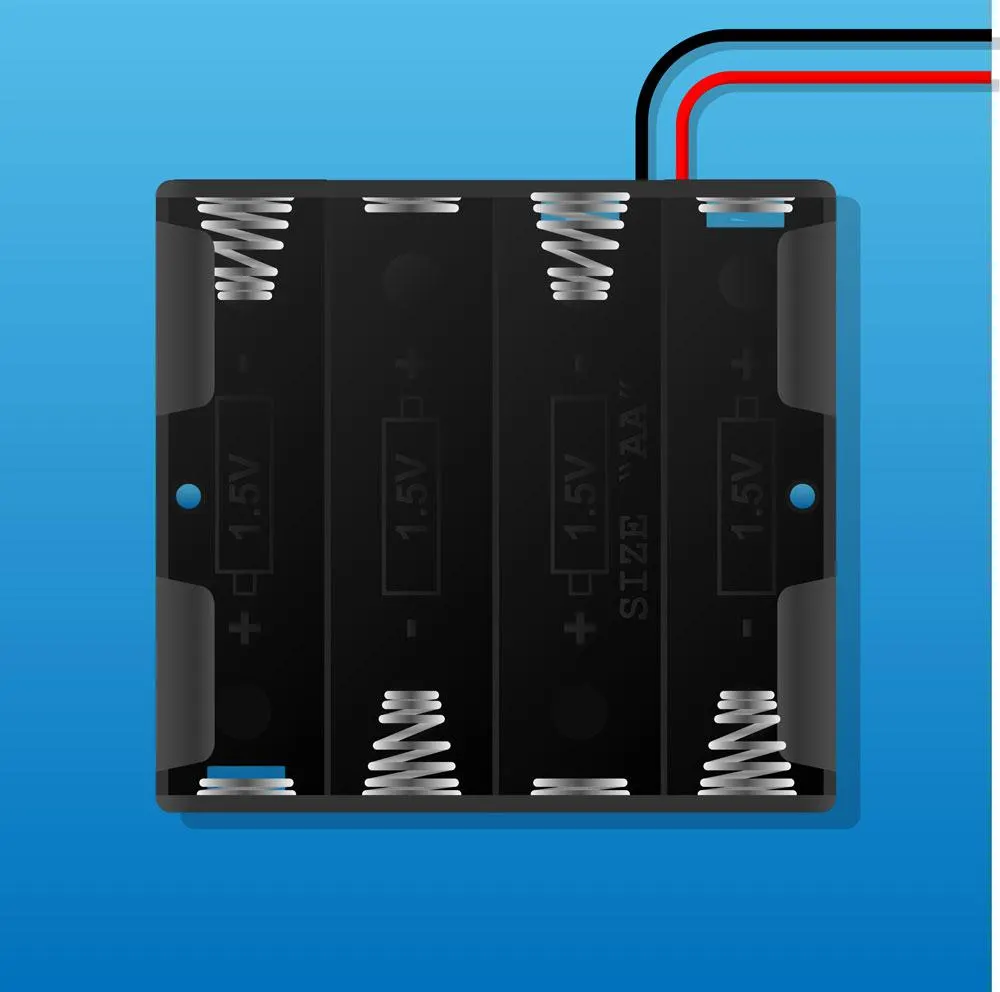

Terminale uchwytu baterii X 1
- Kondensatory filmowe (1UF / 105J) x 1
- Lutownica X 1
- Przewody zasilające x 1
- Drut lutowniczy i strumień X 1
- DC Power Jack X 1
- Wtyczka zasilania AC (2-pin) x 1
- Podłączanie przewodów x 1
Diagram obwodu ładowarki 12V
Tutaj w tej sekcji pokażemy Ci 12 V Schemat ładowarki baterii. Możesz użyć tego obwodu, aby ładować dowolną akumulatorową akumulatorów 12 V też.
Obwód zawiera tylko zasilanie 12 V DC z amperomierzą, która monitoruje napięcie ładowania.
Dwie dwa diody tworzą centralny prostownik pełnoprawowy, podczas gdy kondensator przesiedza wyjście prostownika, aby dostarczyć czysty 12 napięcia.
Schemat pokazujący obwód ładowarki 12V akumulatora
Tutaj możesz drutować swój IC w trybie normalnym, w którym zawiera R1 i R2, aby dostosować się do wymaganego napięcia.
IC dostaje zasilanie wejściowe ze standardowej sieci transformatora lub sieci mostu diody. Po filtracji napięcia przez C1 napięcie jest ustawione na 14.
Dlatego filtrowany 14V DC zostanie zastosowany do kołka wejściowego IC.
Ponadto można również naprawić PIN ADC do skrzyżowania rezystora, R1 i R2 (zmienne rezystor). Można również ustawić R2 do wyrównania do końcowego napięcia wyjściowego pojemności baterii.
Bez RC obwód wykonałby jak zasilanie LM 317, w którym nie możesz wyczuć ani nie kontrolować prądu obwodu.
Tak więc tranzystor RC i BC547, umieszczony w obwodzie, mogą wykryć bieżący dostarczany do baterii.
Jeśli chodzi o bieżące pobyty w bezpiecznym zakresie napięcie pozostanie na określonym poziomie.
Jednakże, jeśli prąd wzrośnie powyżej bezpiecznego zakresu zastosowań, IC wycofuje napięcie i spada, aby ograniczyć wzrost bieżącego w dalszej części i upewnić się, że bateria pozostaje bezpieczna.
Zrozumienie koncepcji ładowarki baterii DIY
Koncepcja ładowarki baterii brzmi prosto i jest. Jednak nawet jeśli pomysł jest dość prosty, wymaga pewnych pracochłonnych procesów.
Plus, jedna z rzeczy, które musisz zrobić, jest upewnij się, że ładowarka nie przeciąga.
Spójrzmy więc na najprostszy sposób, aby wykonać prostą ładowarkę baterii.
Jak to działa?
Aby bateria do pracy musi przekształcić przechowywaną energię chemiczną do użytkowej mocy elektrycznej. Gdy bateria się skończy z elektrolitów, bateria staje się płaska; Następnie musisz go naładować.
Tego, gdzie wchodzi ładowarka baterii.
Ładowarka baterii zapewnia prąd bezpośrednia (DC) do baterii, a wyczerpany elektrolit został przywrócony.
Więc, w teorii, gdy elektrolity baterii osiągają całkowitą ładowanie, ładowarka musi przestać zasilać prąd. Na tym etapie musiałbyś oglądać status baterii i odłączyć portu USB baterii, gdy jest kompletny. A może kupujesz inteligentną ładowarkę / ładowarkę USB telefonu komórkowego.
Można również użyć zasilania panelu słonecznego i solarnego baterii do zasilania prostej baterii.
Proces ładowania baterii
Cały proces ładowania obejmuje:
- Stabilizujący
- Ładowanie zacisków baterii
- Optymalizacja szybkości ładowania (co najmniej 10% -20% wyższych wejść mocy)
- Zakończenie (wiedząc, kiedy przestać dostarczyć prąd, aby zachować baterię)
Również szybkość ładowania i rozładowania baterii reprezentuje C-stawkę (szybkość ładowania). Mierzy szybkość poziomu ładunku lub rozładowania baterii - z mierzoną pojemnością w AH.
Na przykład, jeśli w pełni naładowana bateria 5AH jest zwolniona w wysokości 5-amperowych, zajmie to godzinę, aby ładować baterię w pełni. W związku z tym, najnowocześniejsze gadżety, takie jak laptopy, pojazdy elektryczne, ładowarki telefoniczne, kuchnia i aplikacje specjalne, elektronarzędzia i telefony komórkowe używają baterii litowo-jonowej.

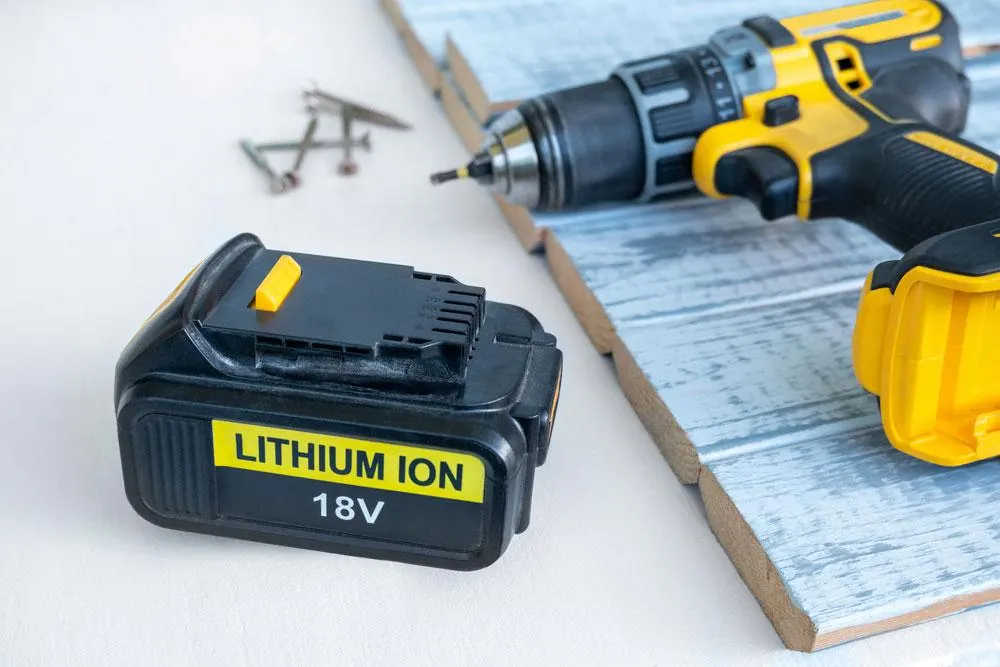

Bateria litowo-jonowa
Czemu?
Wejście baterii litowo-jonowej rozciąga się na dłuższy czas, gdy często go naładujesz.

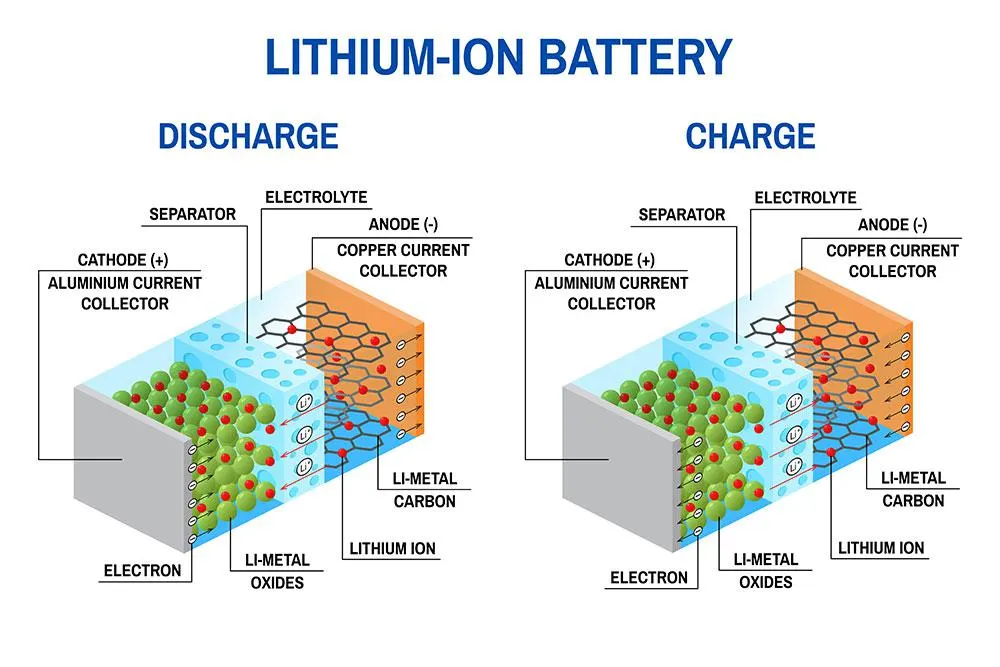

Diagram baterii litowej
Co się stanie, gdy bateria zostanie obciążona lub obniżona przez naładowanie baterii?
Gdy niszcząca bateria zostanie w pełni podniesiona, musi zatrzymać ładowanie. Ale standardowe ładowarki nie mają sposobu wykrywania, gdy bateria osiągnęła 100 procent, więc utrzymuje prądy baterii.
Z tego powodu baterie nagrzewają się i są uszkodzone. Jest to sposób, aby baterie pozwolą uzyskać dodatkową moc. Przeładowanie baterii mogą uszkodzić nie tylko baterię, ale także zmniejszyć jego życie.
Szeroki wybór ładowarek jest dostępny jak ładowarki strużowe, inteligentne ładowarki oparte na czasach, proste ładowarki, ładowarki, ładowarki impulsowe, ładowarki napędzane ruchem, ładowarki solarne, szybkie ładowarki i ładowarki trójstopniowe.
Większość razy ładowarki wytwarzają dla określonej baterii ze względu na liczbę prądów, które będą dostarczane i jak długo zajmie ładowanie baterii w pełni.
Niestety, oznacza to, że każda ładowarka zaprojektowana do ładowania określonej baterii może nie działać dla innej baterii.
Tak więc producenci gadżetów doradzają, aby korzystać z tych samych ładowarek do ładowania baterii. W ten sposób nie uszkadzasz ani nie zmniejszasz żywotności baterii.
Jeśli chcesz uzyskać najlepsze z ładowarki baterii, nie próbuj ładowania różnych pojemności lub chemii w baterii razem.
Czemu?
Istnieje wysokie ryzyko uszkodzenia baterii w czasie.
Jak zbudować ładowarkę baterii DIY
Po przygotowaniu materiałów można śledzić instrukcje lub podłączyć wszystkie parametry za pomocą diagramu obwodu.
Więc oto pełne wyjaśnienie, jak działa obwód:
Po włączeniu zasilania baterii, diodę 1N5402 działa z 24V DC, aby wytworzyć pół fali 24V DC jako wyjście ładowarki.
Podczas gdy wartość RMS dla napięcia wygląda jak 9-12 woltów, maksymalne napięcie wynosi 24V, więc nie możesz go zastosować bezpośrednio do baterii.
Jeśli chcesz zmniejszyć wartość maksymalną ładowarki, użyj żarówki we współpracy z obwodem.
Tak więc zadaniem żarówki jest absorbowanie wartości maksymalnych napięcia. W ten sposób pozwala na bardziej kontrolowane wyjście do baterii. W dłuższej perspektywie staje się to samoregulacją ze względu na intensywny blask przez żarnik żarówki.
Ale powinieneś zauważyć to;
Wszystkie żarówki mają różne opór, więc ich występ może się różnić.
Z tego powodu napięcie wyjściowe i prąd automatycznie dostosowują się do rozsądnego poziomu ładowania, który nadaje się do bezpiecznego ładowania baterii.
Po zainstalowaniu żarówek będziesz wiedzieć, kiedy ładuje się bateria. Plus, żarówka stopniowo przyciemnia się, gdy osiąga swój próg.
Po zamknięciu napięcia baterii jest blisko 14.5V, musisz zatrzymać ładowanie.
Szybkie kroki, aby utworzyć obwód ładowarki baterii DIY
Tak więc są szybkie kroki, które należy podjąć, aby utworzyć obwód ładowarki DIY z mocą wyjściową i energią alarmową:
1: Zbuduj prostownik mostu, łącząc cztery diody 1N4007
2: Lutownia + VE i -ve zaciski prostownika mostowego do drugorzędnego uzwojenia transformatora non-c.t.
3: Upewnij się, że przycinasz nadmiar części prostownika mostowego
4: Następnie, lutowany jeden koniec kondensatora przekończony X do zacisku + ve zasilania AC i -V do pierwotnego terminala transformatora.
5: Klipy aligatora lutowania do terminalu prostownika mostu.
6: Podłącz zaciski gniazda zasilania DC do zacisków wyjściowych ładowarki i przetestuj obwód.
Ostatnie słowa
To wszystko, czego potrzebujesz, aby utworzyć ładowarki baterii DIY. Widzisz, proces tworzenia nie jest tak skomplikowany, jak się spodziewałeś.
Jeśli postępujesz zgodnie z każdą instrukcją w tym artykule, w równym stopniu tworzysz wysokiej jakości ładowarki baterii, które mogą trwać długo.
Daj nam znać, jak działa dla Ciebie projekt ładowarki baterii. Ponadto, jeśli potrzebujesz więcej informacji na obwodzie ładowarki, skontaktuj się z nami.
