LED Chaser Circuit-Często widzimy reklamodawców promujących swoje produkty na migającym wyświetlaczu wizualnym światła, chwytając uwagę potencjalnych klientów. Możesz również zastanawiać się, jak generują taki pulsujący i goniący efekt. Z obwodem LED chaser, cały proces zaczyna się i kończy poprzez zintegrowany kontroler. Następnie cykl powtarza się, generując efekt, jakby światło LED goniło kolejną diodę w ustawionym układzie.
W OURPCB, staramy się wprowadzić Cię na właściwą drogę do zrozumienia obwodu LED chaser. Dowiesz się również jak stworzyć taki układ samodzielnie. A więc zaczynajmy!
LED Chaser Circuit-Czym jest obwód LED Chaser?
Chaser światła służy jako obwód napędzający LED. Zawiera on układ diod LED ustawionych w określonym wzorze, aby zapewnić efekt goniącego światła. Na przykład, obwód LED chaser tworzy efekt migającego światła w dyskotece. Dodatkowo te popularne obwody mają powszechne zastosowanie w sygnałach, linach świetlnych do biegania lub wyświetlaczach reklamowych, wytwarzając pulsujące wzory świetlne.
Bardziej złożone obwody zazwyczaj zawierają układy scalone mikrokontrolerów. Dla porównania, prostsza wersja wymaga integracji zwykłych układów scalonych, w tym 555 i 4017. Wiele obwodów wykorzystuje 10-stopniowy licznik dekadowy CD4017 Johnson. W efekcie, jednostka elektroniczna wyzwala diody LED do włączania/wyłączania w ustalonym i powtarzalnym cyklu. W wyniku tego powstaje atrakcyjny wizualnie wyświetlacz z różnymi wzorami świetlnymi wokół diod LED.

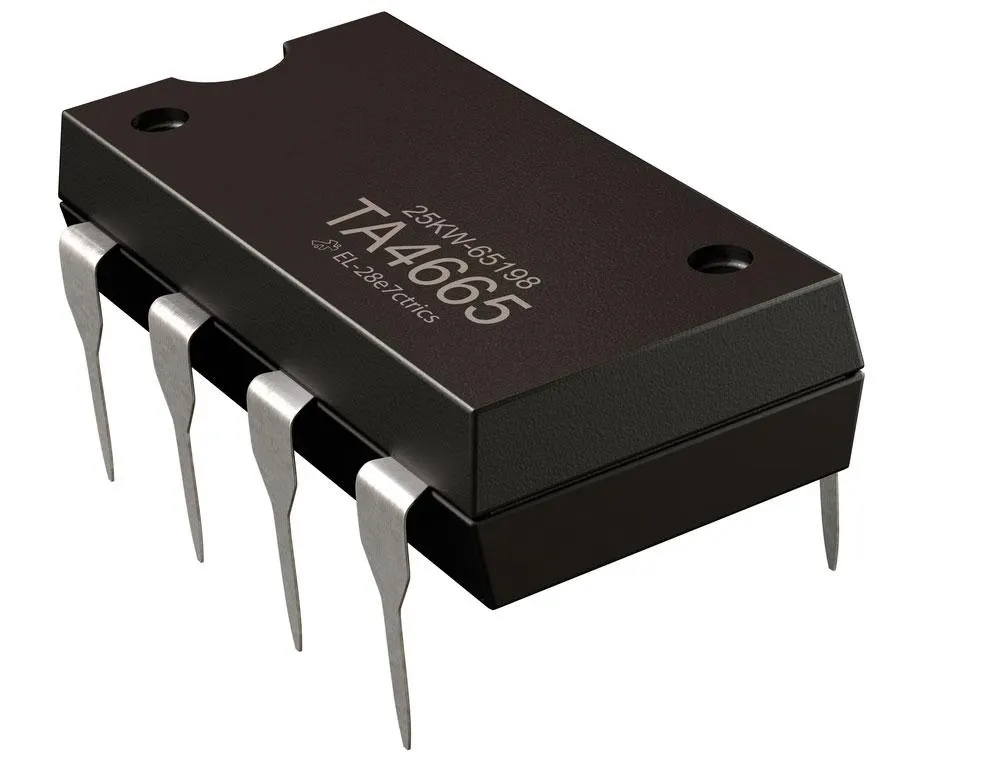

(A 555 IC timer)
Przyjrzymy się, jak działa diodowy chaser odwrócony do przodu. Konfiguracja zintegrowanego układu scalonego zapewnia tryb ścigania. Dzięki diodom wstawionym na wyjściu IC, układ generuje efekt sekwencjonowania w przód i w tył. Następnie układ diod pozwala na podświetlenie każdej diody LED na wyjściu układu scalonego we wzorze światła goniącego.
Napędza to pięć wyjść we wzorcu goniącym. Tymczasem pozostałe pięć wyjść porusza się w przeciwnym kierunku, docierając do diod LED. W efekcie generuje to wzór goniący na obwodzie sekwencera.
LED Chaser Circuit-Jak zrobić obwód Best-led Chaser?
Komponenty:
555 IC timer - 1x
4017 IC CD - 1x
diody LED - 10x
Rezystor 470 Ohm - 1x
LED Chaser Circuit-Rezystor 1K Ohm - 1x
Rezystor 47K Ohm - 1x
Kondensator 1uF - 1x
Płytka drukowana - 1x
Złącza na płytce drukowanej - 18x
Zasilacz 5-15V - 1x
Postępuj zgodnie z poniższymi instrukcjami, aby zakończyć proces montażu obwodu.

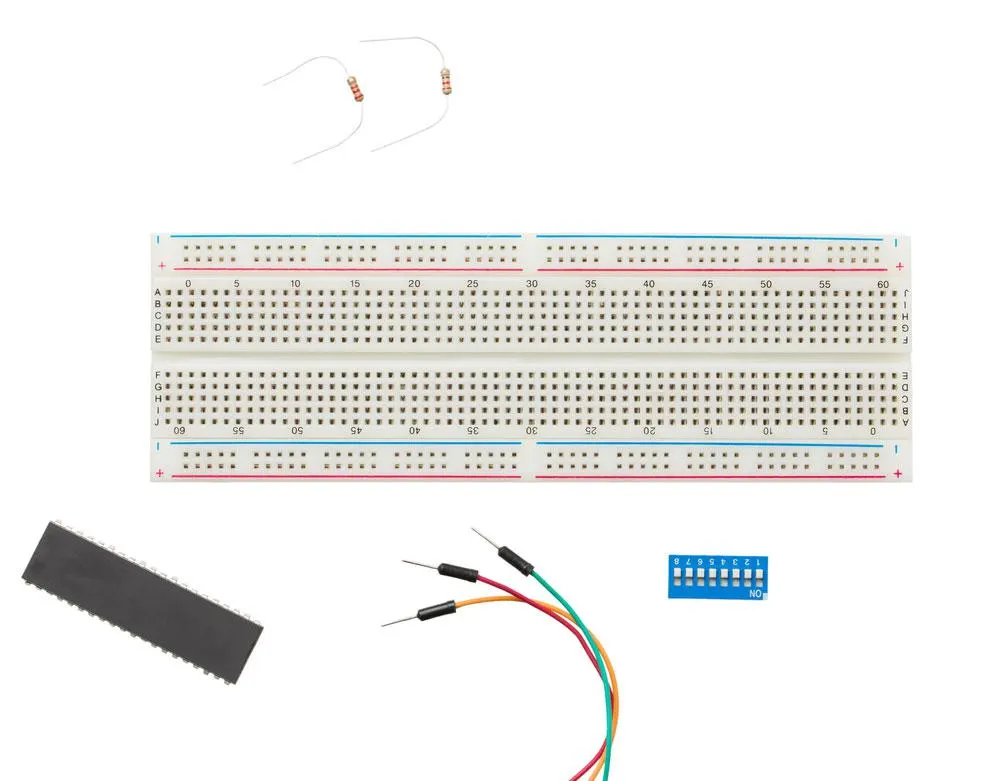

(Wszystkie elementy łączymy na desce chlebowej)
Krok pierwszy:
Najpierw zintegruj obwód timera 555 IC na środkowym dzielniku breadboardu. Upewnij się, że wycięcie jest skierowane w lewą stronę, tak aby piny 1,2,3,4 połączyły się z czterema otworami w dolnej listwie zaciskowej. Następnie piny 5,6,7,8 podłącz do czterech otworów w górnej listwie zaciskowej. Następnie chwyć dwa złącza breadboardu. Pierwszy z nich połączy pin 1 układu 555 IC z szyną ujemną. Drugi natomiast połączy pin 8 układu scalonego Timer z szyną dodatnią.
LED Chaser Circuit-Krok drug:
Umieść jedno złącze między dolnym otworem listwy zaciskowej pin 2 układu 555 IC a górnym otworem listwy zaciskowej pin 6. Następnie podłącz drugie złącze do pinów 4 i 8. Następnie zintegruj kondensator 1uF, podłączając jego ujemny koniec do pinu 1 IC. LED Chaser Circuit-Następnie dołącz dodatni koniec kondensatora do pinu 2 układu scalonego.

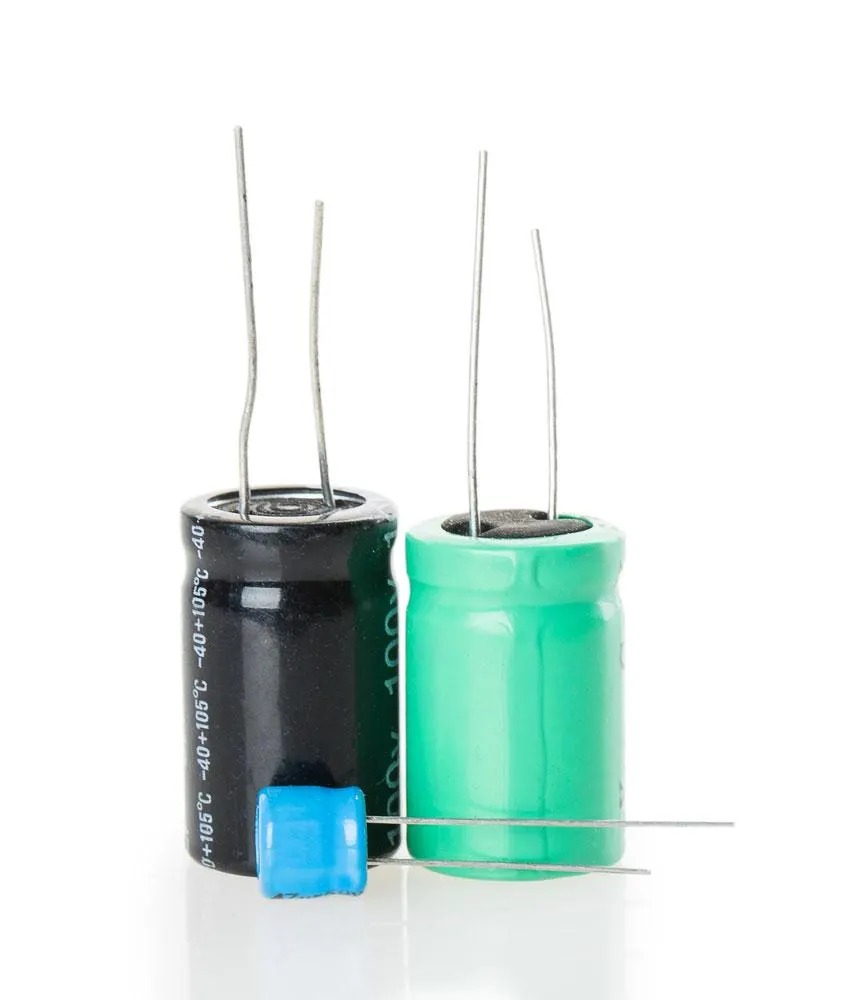

(Kondensator integruje się na breadboardzie)
Krok trzeci:
Dodaj rezystor 1K Ohm, podłączając jeden z jego zacisków do pinu siódmego IC, a drugi do pinu ósmego. Następnie należy włożyć rezystor 47K Ohm tak, aby znalazł się pomiędzy 6 i 7 pinem układu scalonego 555.

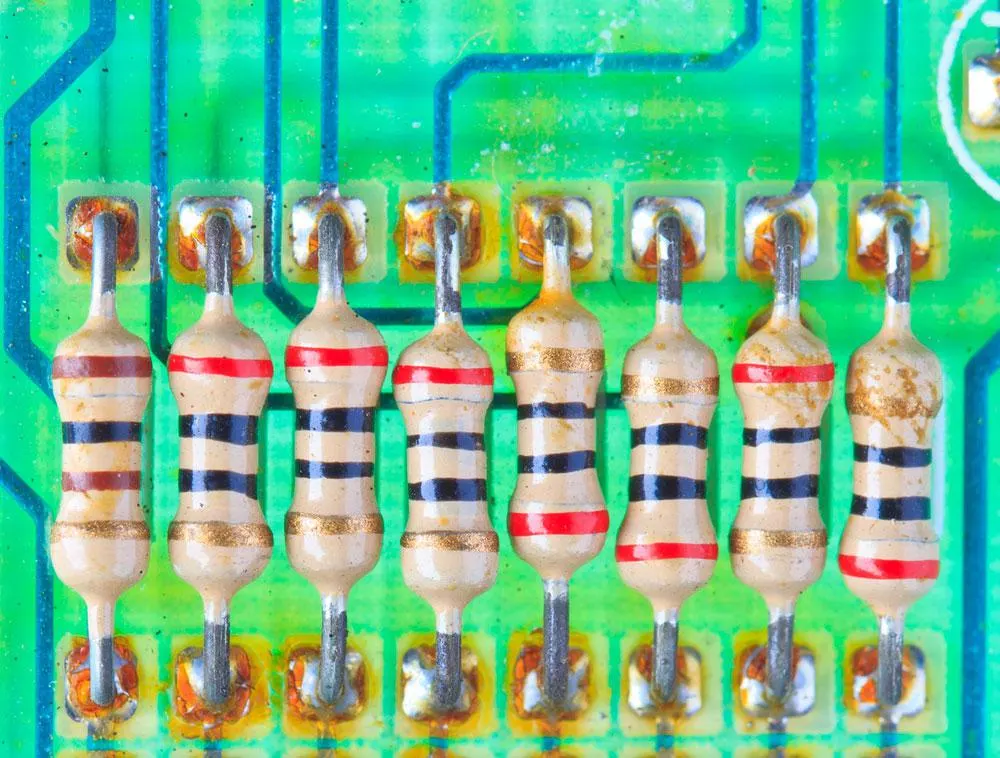

(Obrazek przedstawiający podłączony rezystor)
LED Chaser Circuit-Krok czwarty:
Włóż 4017 IC tak, aby wycięcie było skierowane w tym samym kierunku co 555 IC. Piny 1,2,3,4,5,6,7,8 powinny połączyć się z ośmioma otworami w dolnej listwie zaciskowej. Tymczasem piny 9,10,11,12,13,14,15,16 podłącz do ośmiu otworów w górnej listwie zaciskowej. Złap jeden konektor i połącz pin 16 licznika 4017 IC z dodatnią szyną breadboardu. Następnie będziesz potrzebował kolejnego złącza, aby połączyć pin 8 układu 4017 z szyną ujemną.

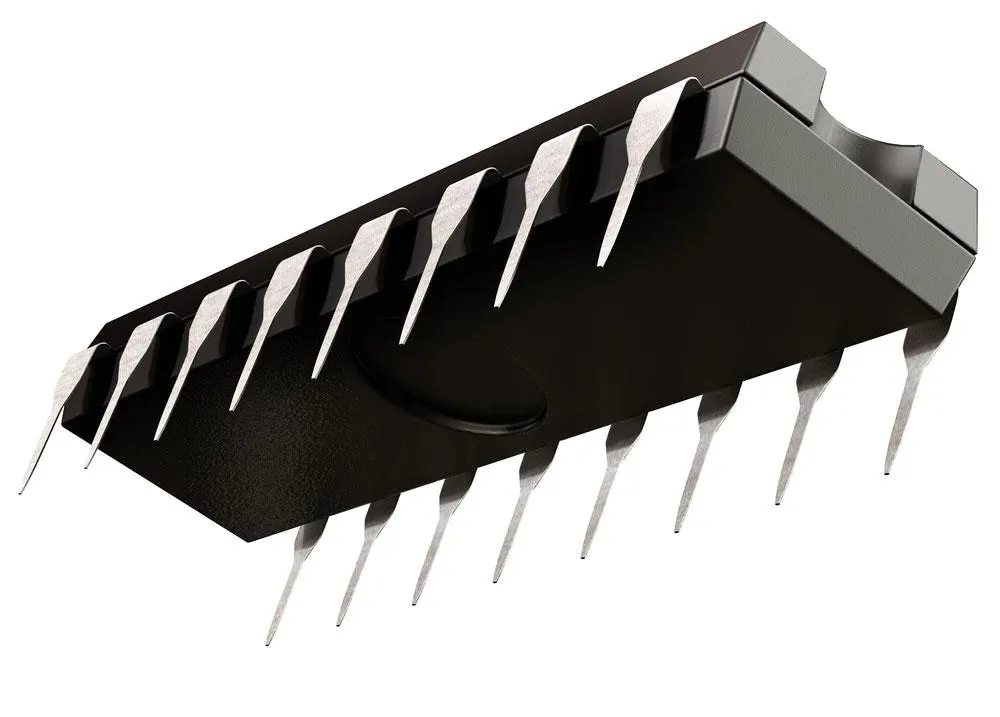

(16-pinowy układ scalony 4017)
Krok 5:
Następnie użyj konektorów, aby utworzyć połączenie z dolnego otworu zaciskowego pin 8 układu scalonego 4017 do górnych otworów zaciskowych pin 13. Następnie, wykonaj dodatkowe połączenie z pinu 8 do pinu 15. Teraz dodaj rezystor 470 Ohm, podłączając jeden jego koniec do szyny dodatniej. Drugi koniec rezystora należy połączyć równolegle.
LED Chaser Circuit-Krok szósty:
Dodaj do breadboardu dziesięć diod LED. Umieść ujemny koniec diody LED w otworze dodatniej szyny, a drugi koniec w otworze listwy zaciskowej. Użyj konektorów, aby podłączyć pin 3 układu scalonego 4017 do pierwszej diody LED. Podłącz pin 2 do drugiej diody LED, pin 4 do trzeciej diody LED, a pin 7 do czwartej diody LED. Następnie podłącz pin 10 do piątej diody LED, pin 1 do szóstej diody LED, a pin 5 do siódmej diody LED. Na koniec połącz pin 6 z ósmą diodą LED, pin 9 z dziewiątą diodą LED, a pin 11 z dziesiątą diodą LED.

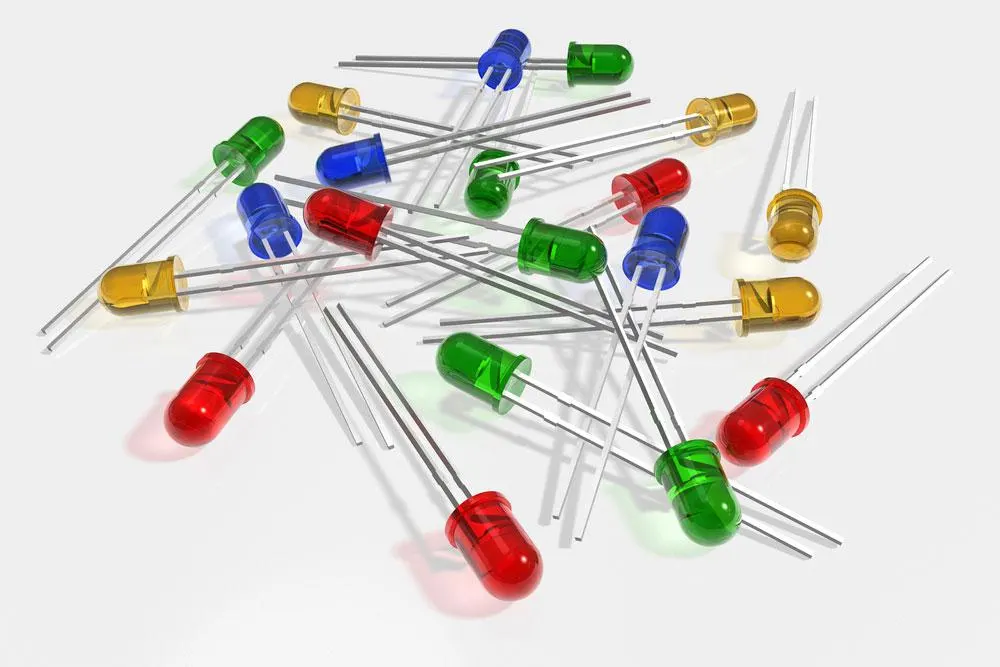

(Każda dioda LED połączy się z konkretnym pinem).
Krok siódmy:
Na koniec podepnij odpowiednio dodatnie i ujemne końcówki zasilacza do szyn breadboardu.
LED Chaser Circuit-Zasada działania:
Tutaj przyjrzymy się działaniu obwodu LED chaser. Układ czasowy 555 IC pracuje w trybie stanu astabilnego z oscylatorem zegarowym. Oznacza to, że dioda LED będzie wielokrotnie migotać, jeśli zostanie podłączona między masą obwodu a wyjściem 555 IC. Kiedy to się stanie, wyzwala to sygnał wyjściowy do naprzemiennego przełączania z wysokiego i niskiego w sposób ciągły.
Gdy to nastąpi, wyjście przekazuje sygnał do pinów wejściowych zegara układu scalonego 4017. Każda dioda LED tworzy połączenie z wszystkimi dziesięcioma pinami układu scalonego 4017. W efekcie, wyzwala to cykl zapętlenia, w którym każda dioda LED włącza się jedna po drugiej we wzorcu. Najpierw, pin wyjściowy #1 konfiguruje się na on/high, podczas gdy pozostałe pozostają nieaktywne. Gdy wejście zegara układu scalonego 4017 zidentyfikuje wzrost napięcia, wyłącza on aktywne wyjście. Z kolei kolejne wyjście przełącza się w stan aktywny. Przejście od jednego wyjścia do następnego postępuje aż do ostatniej diody LED. Po tym zdarzeniu pierwsza dioda powraca do stanu domyślnego. W rezultacie zamiana wyjść powtarza cały proces.
Najczęściej zadawane pytania dotyczące obwodów LED Follower
Jak mogę wymusić pięciosekundowe opóźnienie w obwodzie podążającym za diodami LED?
Będziesz musiał zintegrować obwód astabilny i monostabilny. Aby osiągnąć pięciosekundowe opóźnienie, musisz zresetować tryb astabilny, który generuje impulsy zegarowe.
LED Chaser Circuit-Czy możesz stworzyć obwód LED Follower bez mikrokontrolera IC?
Tak. Będziesz musiał dodać do obwodu inny element, np. tranzystor.
Czy można regulować prędkość podążania za diodami LED?
Można łatwo dostosować prędkość za pomocą zintegrowanego potencjometru w miejsce rezystorów Ohm.
Wiki:
Podsumowując, obwód LED chaser zapewnia efekt gonienia dla każdej diody LED, czyniąc go atrakcyjnym wyświetlaczem. Zazwyczaj podstawowy obwód wykorzystuje 555 IC i 1407 IC kontroler do produkcji pulsującego efektu świetlnego. Tymczasem złożony obwód często będzie zawierał mikrokontroler. Kontroluje on czas przełączania i cykl światła LED. Gdy wyjście się włączy, zapali się podłączona do niego dioda LED. Proces ten powtarza się dla kolejnej diody LED, aż do osiągnięcia końca. Następnie cykl powtarza się, demonstrując możliwości obwodu chaser. Ogólnie rzecz biorąc, tak zwany obwód chaser jest popularnym typem obwodu z zastosowaniami w wyświetlaczach reklamowych.
Czy masz jakieś pytania dotyczące obwodu chaser LED? Zapraszamy do kontaktu z nami!
