Mikser Audio Circuit: 5 sposobów na zbudowanie miksera audio

Mikser Audio Circuit-Mikser audio / konsola miksująca to urządzenie, które łączy, a następnie modyfikuje sygnały audio. Następnie następuje sumowanie zmodyfikowanych sygnałów audio w celu utworzenia sygnałów wyjściowych. Często można spotkać miksery audio w formie cyfrowej lub analogowej. Miksery analogowe zawierają układy scalone typu op-amp, natomiast typ cyfrowy wykorzystuje technologię cyfrowego przetwarzania sygnału.

W dzisiejszym poście omówimy pięć sposobów, dzięki którym możemy stworzyć proste obwody audio. Elementy, które wykorzystamy to wejściowe wzmacniacze operacyjne, kondensatory i rezystory.

1. Jak działa obwód miksera audio?

Ogólnie rzecz biorąc, obwód miksera audio działa zgodnie z poniższą procedurą;

Najpierw odbiera wejściowy sygnał audio z różnych źródeł, takich jak odtwarzacze CD, karty dźwiękowe PC, oraz wejścia mikrofonowe.

Mikser Audio Circuit 1

(mikrofon podający sygnały wejściowe audio)

Następnie łączy sygnały ze źródeł i działa jako układ regulacji głośności. Robi to poprzez zmianę głośności każdego sygnału wejściowego i głośności wyjściowej całego miksera.

Układy miksera audio pomagają w korekcji dźwięku poprzez podbicie częstotliwości.

2. Pięć prostych obwodów miksera audio wyjaśnionych

Przykłady obwodów miksera audio są następujące;

4-kanałowy mikser audio wykorzystujący pojedynczy Op-Amp

Do pierwszego obwodu audio makera, włączymy IC LM3900. LM3900 jest w 14-pinowym pakiecie dual inline. Następnie, na liście serii LM, jest to Quadruple Norton Op-Amp IC. Dodatkowo jego napięcie zasilania waha się w szerokim zakresie od 4,5V do 32V. Również posiada wewnętrzną kompensację częstotliwości.

Układ daje tylko minimalne wzmocnienie dla zmiksowanego sygnału wyjściowego audio. Dlatego można dodać zewnętrzny wzmacniacz, który pomoże wzmocnić sygnał audio.

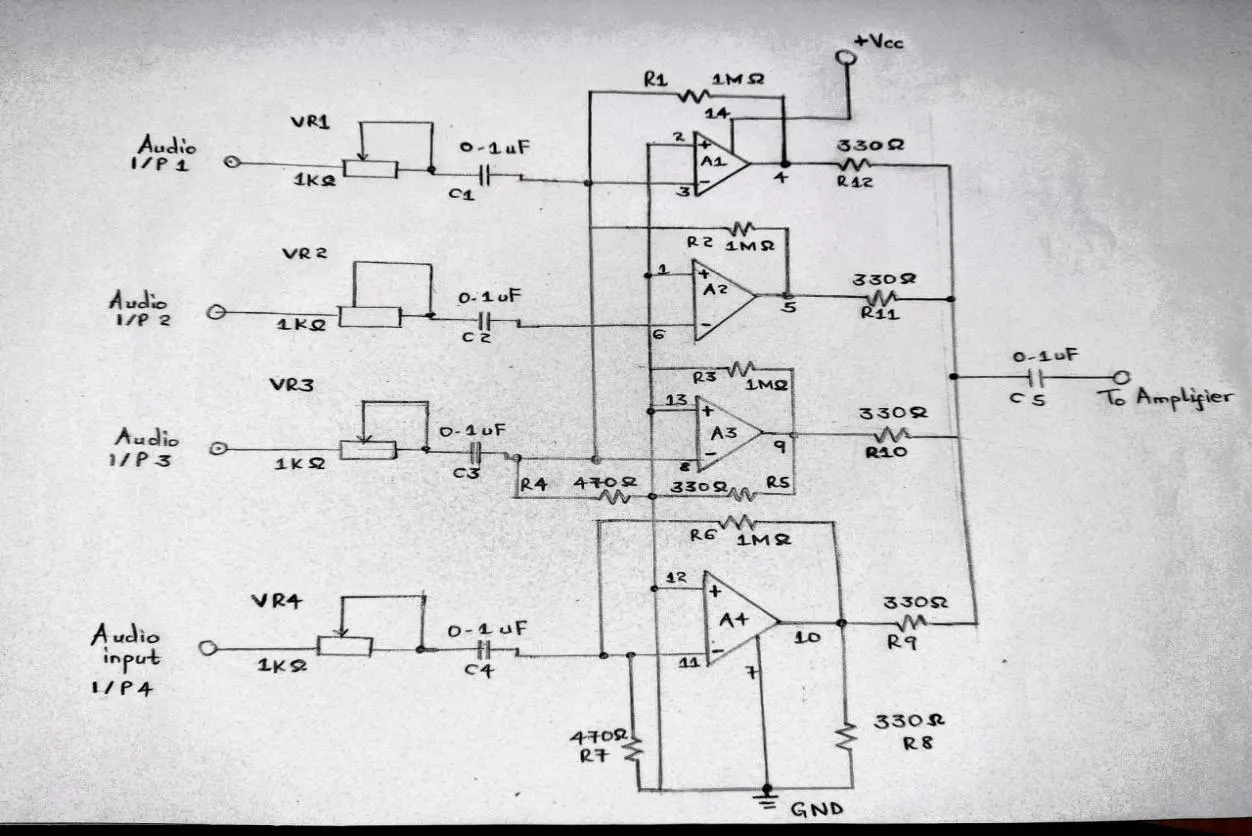

Mikser Audio Circuit 2

4-kanałowy obwód miksera audio z wykorzystaniem Op-Ampa

Jak to działa

Rozważ prosty schemat obwodu poniżej dla dokładnego wyjaśnienia;

Tutaj, stopień wzmacniacza operacyjnego to LM3900. Wszystkie wewnętrzne wzmacniacze (A1-A4) działają poprzez wzmacnianie wejściowych sygnałów audio.

Następnie, VR1 do VR4 (zmienne rezystory) kontrolują wejście audio z czterech źródeł miksera kanałowego. W ten sposób proces ten ułatwia regulację każdego kanału audio.

Następnie wejście odwracające wzmacniacza pobiera sygnały audio i przechodzi do uziemienia pinów nieodwracających. W celu uzyskania sprzężenia zwrotnego można zastosować rezystor 1M.

Wreszcie, jest połączenie sygnału wyjściowego i emisji dla celu zewnętrznego wzmacniacza mocy.

Uwagi dotyczące układu scalonego LM3900

LM3900 IC ma 14 pinów dla czterech wzmacniaczy operacyjnych w obwodzie wewnętrznym. Często każdy wzmacniacz ma piny nieodwracające, odwracające i wyjściowe, piny masy (VCC) i piny zasilania (GND). Ten sam przypadek w układzie pinów dotyczy układu LM3900.

Cztery wewnętrzne wzmacniacze pracują samodzielnie i uzyskują kompensację częstotliwości wysokiego wzmocnienia. Dodatkowo wystarczy jedno źródło zasilania i może pracować z zasilaniem dzielonym. Co najważniejsze, ma szerokie pasmo przenoszenia, a swing napięcia wyjściowego jest doskonały.

Lista części.

Obejmują one;

A1-A4 - to układy scalone LM3900,

C1-C5 - 0.1Uf,

VR1-VR4 - 1KΩ,

R5, R8-R12 - 330Ω,

R1, R2, R3 i R6 - 1MΩ,

R4, R7 - 470Ω

Mikser Audio Circuit-Prosty układ miksera audio FET

W tym drugim obwodzie miksera audio, FET numer 2N3819 pełni rolę głównego. Generalnie, ma on duże wzmocnienie i wysoką impedancję wejściową, dzięki czemu wytwarza mniejszy szum. Cechy te czynią go również bardziej wydajnym niż standardowe tranzystory. Ponadto, można dodać odpowiednią ilość R1, C1 i VR1, aby zwiększyć liczbę kanałów. Następnie ponownie, wykorzystuje niski prąd, taki jak 9V do jego działania.

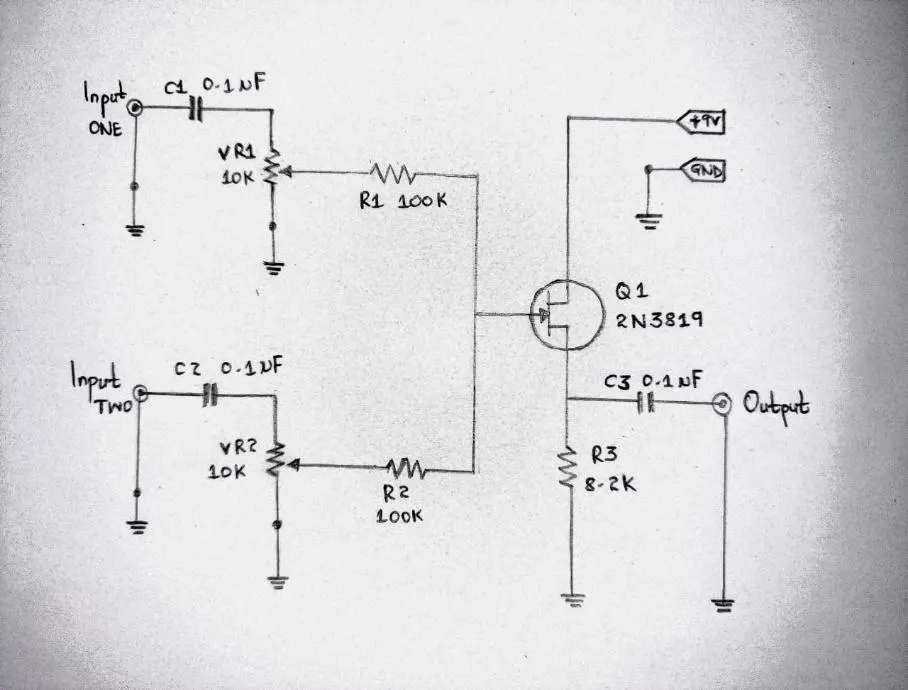

Mikser Audio Circuit 3

 Mikser audio z układem LF353

Zasada działania

Po pierwsze i najważniejsze, sygnał audio wchodzi do układu przez wejścia 1 i 2.

Po drugie, C1 i C2 przekazują sygnał do VR2 i VR1.

Ponadto za pomocą FET Q1 można wyregulować sygnał audio.

Na koniec zmodyfikowany sygnał przechodzi przez C3 i jest przesyłany jako sygnał wyjściowy na pinie wyjściowym S.

Mikser Audio Circuit-Mikser audio z IC LF535

Wykorzystuje on 4-kanałowy sygnał miksujący audio. Układ scalony to LF353 i jest on wiodącym elementem elektronicznym w obwodzie. Również LF535 jest w połączeniu z serią 4-kanałową na górnym poziomie sygnału. Poniższy schemat obwodu wyjaśnia tę koncepcję.

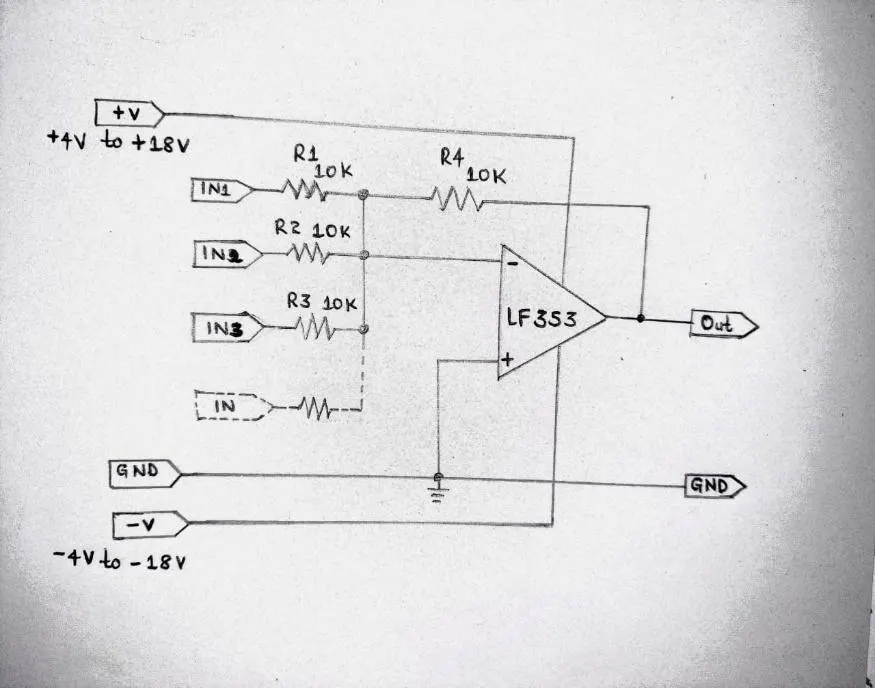

Mikser audio z układem LF353

Przedwzmacniacz mikrofonowy 3 CH z mikserem z wykorzystaniem LM348

Możesz użyć 3-kanałowego obwodu wzmacniacza mikrofonowego, aby zrobić mikser z mikrofonem. Ponadto jest to opłacalne, ponieważ nie będziesz musiał używać czterech sztuk układów scalonych IC-741. Zamiast tego użyjesz jednego układu scalonego LM348. Ponadto, możesz swobodnie regulować głośność każdego mikrofonu poprzez VR3, VR3, lub VR1. Co najważniejsze, jego regulator zasilania posiada podwójne zasilanie -12V/ +12V oraz DND. Ponadto jest to typ regulatora napięcia stałego posiadający tranzystor, IC7912 lub IC7812, w zależności od wymagań użytkownika.

Uwaga; Użycie przedwzmacniacza przed przejściem z jedynki do wzmacniacza mocy jest niezbędne, a to dlatego, że obwód ma małą moc wyjściową.

Mikser Audio Circuit-Obwód mikromiksera przy użyciu TA7137

W obwodzie mikromiksera wykorzystującego TA7137, możesz użyć około czterech kanałów wejściowych. Obejmują one AUX, sygnał mikrofonowy, tunery FM i inne zróżnicowane sygnały. Poza tym ma miniaturowy rozmiar, dobrą wszechstronność i jest niedrogi.

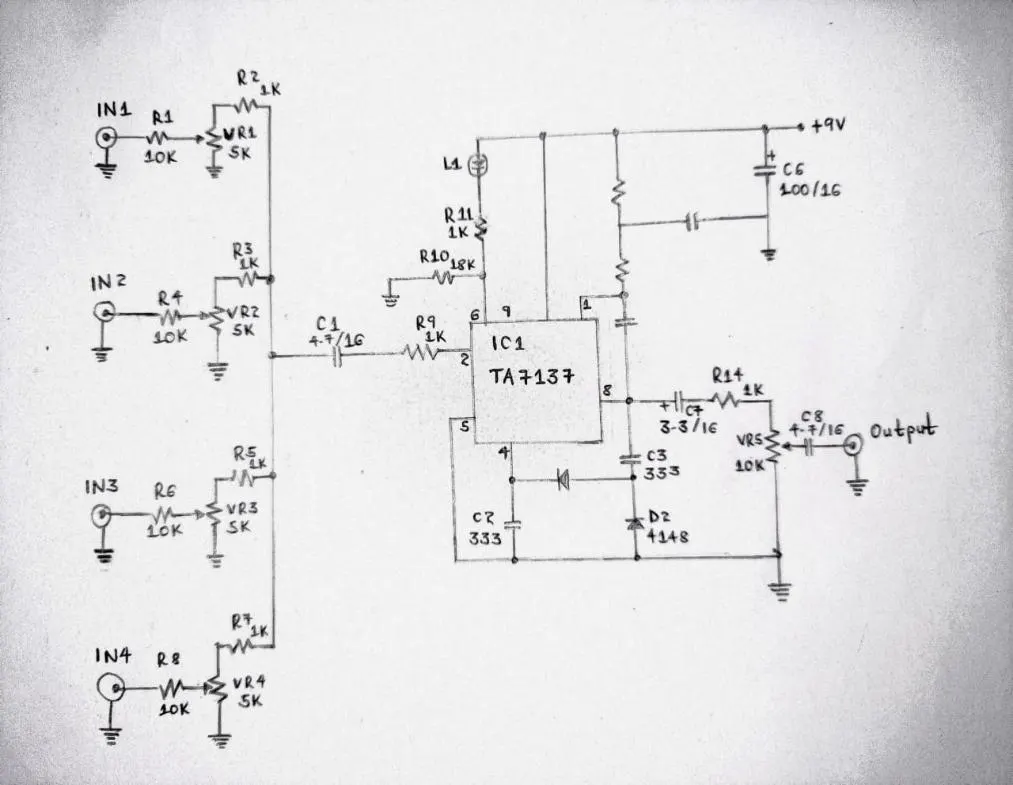

Schemat obwodu mikromiksera przy użyciu TA7137

Mikser Audio Circuit-Jak to działa

TA7137 (IC1) jest wzmacniaczem sygnału, który daje sygnał wyjściowy na pin8 z C7.

Następnie, VRF i R14 często regulują całkowitą siłę sygnału wyjściowego.

Dalej, D2, D1, C3 i C2 funkcjonują jako układ obwodu sprzężenia zwrotnego. I, pomagają one kontrolować wzmocnienia obwodu, aby zapewnić stały poziom sygnału napięcia wyjściowego.

Wreszcie, dioda LED L1 działa jako wskaźnik miernika sygnału. W związku z tym, kiedy przyłożysz napięcie wejściowe do obwodu, siła sygnału sprawi, że zacznie ona migać.

Przede wszystkim potencjometr VR1-VR4 otrzymuje sygnał wejściowy z każdego kanału poprzez R1, R4, R6 i R8. Często pełnią one rolę rezystorów wejściowych i przyjmują połączenie w tej kolejności (R1-R8). Następnie poprzez R2, R3, R5 i R7, częstotliwości sygnału dotrą do wejścia IC1 poprzez R9 i C1.

Mikser Audio Circuit-Elementy mikrofonu/lista części

IC1 - przedwzmacniacz TA7137 (powinien odtwarzać lub nagrywać z tranzystorem ALC jak magnetofon)

L1 - dioda LED o wymiarach 2×5mm

VR4, VR3, VR2, i VR1 - 5K-10K, potencjometr

VR5 - SW 10K

Diody

D2 i D1 - diody 75V 150mA, 1N4148

Rezystory 0,25 z tolerancją 5%

R12, R8, R6, R4 i R1 - 10K (są rezystorami wejściowymi)

R14, R9, R7, R5, R3, i R2 - 1K

R11 - 18K

R10 - 1K

Wartości kondensatorów poliestrowych i elektrolitycznych

C7 - 3.3uF 16V elektrolityczny

C6 - 100uF 16V elektrolityczny

C5 - 47uF 16V elektrolityczny

C4 - 30pF 63V poliester

C3 i C2 - 0.0033uF 50V poliester

C8 i C1 - 4.7uF 16V elektrolityczny

Wnioski

Podsumowując, artykuł podsumowuje pięć prostych obwodów, które można wypróbować, gdy chce się zrobić mikser audio. Obwód miksera może mieszać dwa różne kanały sygnałowe, przy czym jeden jest kanałem wyjściowym. Następnie ponownie, możesz użyć obwodu kodeka, aby uzyskać czas mono audio z audio stereo.

To wszystko na dziś. Aby uzyskać więcej informacji na temat obwodów miksera audio, uprzejmie prosimy o kontakt.
