Moduł Arduino Wifi-Uzyskanie dostępu do otwartej sieci WIFI za pomocą mikrokontrolera jest możliwe, jeśli posiadasz moduł Wi-Fi Arduino. W związku z tym, nasz artykuł zagłębia się w używanie płytki rozwojowej modułu Arduino wifi i jej możliwości programowania. Omówimy również rodzaje modułów Wi-Fi Arduino i sposoby ich wykorzystania do łączenia się z siecią Wi-Fi.
Co to jest moduł WIFI?

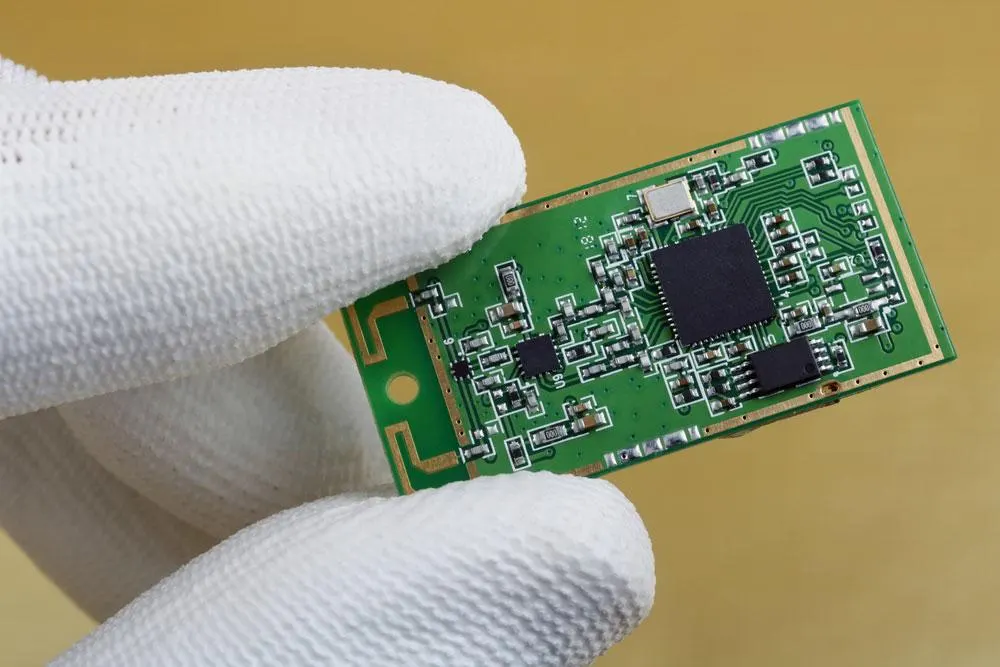

Makro szczegóły bezprzewodowego wifi programowalny moduł mikrokontrolera
Jest to elektroniczny komponent na urządzeniu głównym, który ułatwia dostęp do Internetu za pośrednictwem połączenia bezprzewodowego. Również można je określić jako moduły WLAN. W naszym przypadku interesują nas moduły Wi-Fi Arduino.
Stąd moduł Arduino Wi-Fi to moduł WLAN kompatybilny z Arduino Uno. Tym samym działają one na oprogramowaniu Arduino.
Najlepsze moduły Wi-Fi Arduino: Który z nich użyć?
Poniżej przedstawiamy kilka popularnych modułów kompatybilnych z Arduino, które możesz wykorzystać w aplikacjach Wi-Fi:
ESP8266
Esp8266, moduł wifi esp-01 do rozwoju urządzeń DIY
Dzięki swoim kluczowym cechom, jest to najbardziej popularne rozwiązanie modułu WiFi. Przede wszystkim, to przyznaje użytkownikom zdolność do albo host aplikacji. Nadal umożliwia użytkownikowi dostęp do funkcji sieciowych WiFi z innego procesora aplikacji.
Ponadto, jest popularny dla jego przetwarzania na pokładzie i możliwości przechowywania, które ułatwiają integrację czujników.
Cechy modułu
Poniżej przedstawiono niektóre z wyjątkowych cech tego modułu:
Zastosowania modułu.
ESP 8266 jest przydatny w urządzeniach Baby Monitor.
Moduł ten jest przydatny w następujących zastosowaniach:
Urządzenia Baby Monitor i systemy automatyki domowej
Systemy sieci czujników i bezprzewodowych urządzeń świadomych lokalizacji
Bezprzewodowe systemy sterowania w przemyśle i systemy pozycjonowania
Inteligentne urządzenia wtyczki zasilania i kamery sieciowe
Tagi identyfikacyjne dla celów bezpieczeństwa
Systemy sieci kratowych i powszechne urządzenia elektroniczne do noszenia.
Zalety i wady
Do kluczowych zalet tego modułu w aplikacjach WiFi należą:
Po pierwsze, jest nisko wyceniony i łatwy do zaprogramowania w środowisku programistycznym Arduino IDE.
Ponadto, ponieważ jest stosunkowo bardzo popularny, istnieje szeroki zakres przewodników na temat jego wykorzystania.
Wreszcie, jest energooszczędny.
Moduł ten ma jednak ograniczenie w postaci pinów GPIO. Stąd przy mapowaniu GPIO można być ograniczonym przez kilka pinów GPIO.
ESP32 WiFi & Bluetooth Dual-Core MCU Module

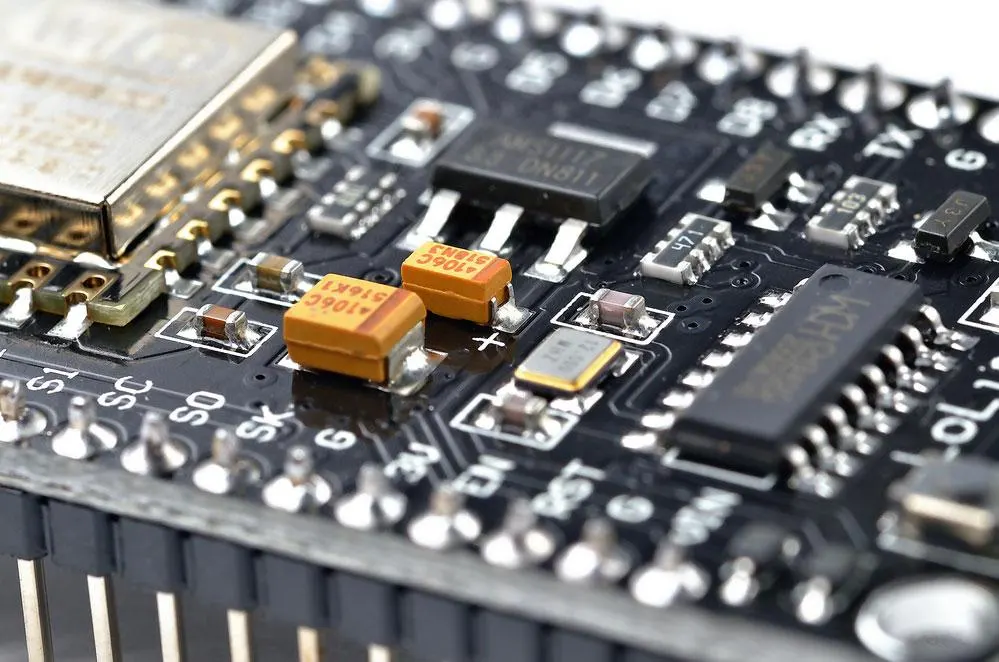

Moduł Wifi Board
Jest to najnowszy moduł produktów Espressif wyposażony w dwurdzeniowy 32-bitowy MCU. Ponadto, jak sama nazwa wskazuje, jest to amalgamat technologii Bluetooth/BLE 4.2 oraz WiFi HT40. Poza tym, moduł ten jest znacznym ulepszeniem wspomnianego ESP 8266, który jest poprzednią wersją.
Moduł Arduino Wifi-Cechy wyróżniające
Zastosowania
Moduł przyda się w aplikacjach Internetu rzeczy (IoT) oraz urządzeniach mobilnych. Jest również popularny w elektronice noszonej, aplikacjach opieki zdrowotnej i projektach automatyki domowej. Poza tym, znajdziesz go również w tworzeniu aplikacji i technologii inteligentnych budynków.
Moduł Arduino Wifi-Plus I minus
Kluczowe zalety tego modułu to fakt, że jest on zgodny z Bluetooth v4.2 BR/EDR i wykorzystuje niską moc. Niemniej jednak, jego podstawową wadą jest to, że nadaje się tylko dla deweloperów. Ponadto, jest podatny na błędy.
Grove: UART WiFi V2 (ESP8285)
Ręka trzymająca smartfon z połączeniem wi-fi
Ten szeregowy moduł transceivera jest ulepszoną wersją wspomnianego wcześniej ESP8266. Podstawowa różnica polega na tym, że moduł ten posiada wbudowaną funkcję flash o pojemności 1MB.
Moduł Arduino Wifi-Właściwości modułu
Może obsługiwać tryby STA, AP i AP-STA jednocześnie.
Po drugie, ma lekkie IP i posiada szeregowy interfejs UART.
Ponadto, ma 115200 baud rate i zintegrowany czujnik temperatury.
Moduł posiada przełącznik resetujący oraz zintegrowany stos protokołów TCP/IP.
Również, jak ESP8266, jest to protokół 2,4GHz 802.11 b/g/n.
Na koniec wymaga napięcia wejściowego od 3V do 5V i posiada metalową właściwość ekranowania.
Zastosowania
Przydatny w monitorach dziecięcych, kamerach sieciowych, elektronice noszonej i przemysłowych systemach kontroli bezprzewodowej.
Moduł Arduino Wifi-Plus I minus
Pro: Jest to moduł o niskim zużyciu energii.
Con: Podobnie jak moduł ESP8266, posiada niewiele pinów GPIO.

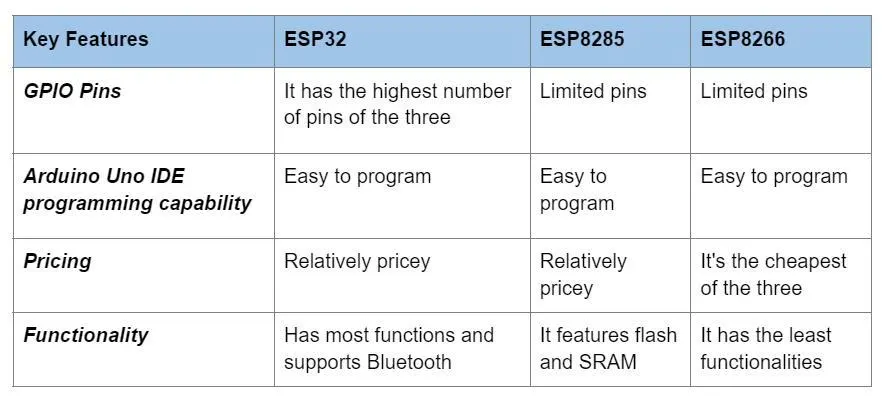

ESP8266 VS ESP32 VS ESP8285
Technik kontroluje jakość mini bezprzewodowego modułu Bluetooth.
Z powyższej tabeli wynika, że ESP32 najlepiej nadaje się do IoT i dużych projektów oraz celów analitycznych. Z drugiej strony Grove UART wifi v2 jest najlepszy do prostszych projektów.
Moduł Arduino Wifi-Dodaj WiFi does Arduino
Moduł ESP8266 Wifi to sprzęt open-source, który możesz podłączyć do Arduino Uno. Dlatego też, postępując zgodnie z poniższą procedurą, możesz połączyć się z siecią WiFi, a nawet wykonać inne podobne projekty.
Najpierw musisz skonfigurować obwód, wykonując połączenia pokazane poniżej.
Upewnij się, że nie przekraczasz napięcia 3,3V.

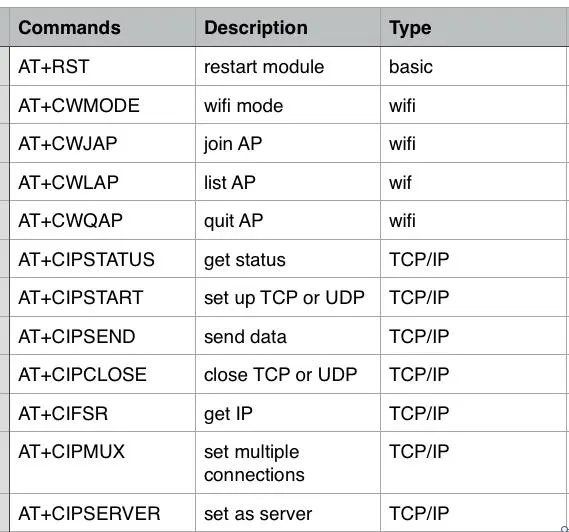

Następnie poniższe komendy przydadzą się w obsłudze modułu.
Moduł Arduino Wifi-Ustawienie interfejsu płytki.

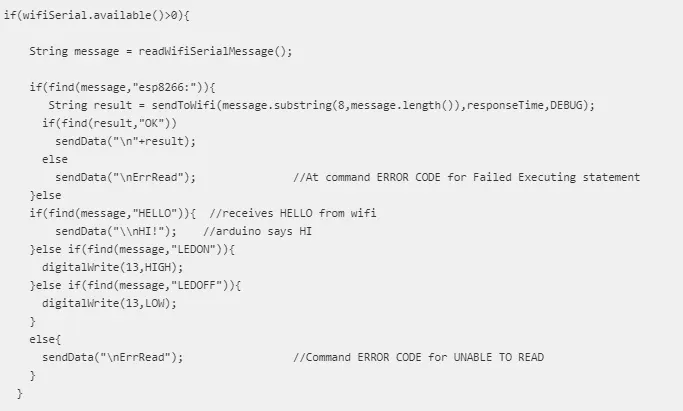

Najpierw musisz załadować ten kod szkicu do Arduino Uno, aby ustawić go w trybie programowania.
Następnie dodaj Telnet Client for Android i połącz się z modułem ESP8266.
Po nawiązaniu połączenia, zawrzyj adres IP.
Następnie kliknij Telnet Client na Androida i nawiąż połączenie, klikając connect.
Wprowadź również IP i port 80 i wpisz następujące polecenie, aby wysłać żądanie.
Podsumowanie
Powyższe moduły WiFi są jednymi z najlepszych, jakich można użyć, aby uzyskać dostęp do Internetu. Jak właśnie zobaczyliśmy, ESP8266 i Grove UART wifi v2 są najlepsze do prostych projektów. Z drugiej strony, ESP 32 jest najlepszym modułem dla zaawansowanych projektów. Mamy nadzieję, że masz wszystkie potrzebne informacje na temat tego modułu WIFI. W przypadku jakichkolwiek zapytań, porozmawiaj z nami w celu dalszego opracowania.
