Obwód czujnika to układ elektroniczny, który przetwarza wielkość fizyczną — temperaturę, światło, odległość, ciśnienie czy dotyk — na sygnał elektryczny nadający się do dalszej obróbki. Sam element czujnikowy rzadko działa samodzielnie: niemal zawsze towarzyszy mu stopień kondycjonowania sygnału (wzmacniacz, dzielnik, filtr), źródło odniesienia oraz interfejs do mikrokontrolera. W tym przewodniku omawiamy rodzaje czujników, zasadę działania obwodów czujnikowych oraz trzy praktyczne topologie oparte na popularnych układach scalonych.
Czym jest obwód czujnika
Obwód czujnika łączy trzy funkcje: detekcję, kondycjonowanie i wyjście. Element wykrywający zmienia parametr elektryczny (rezystancję, pojemność, napięcie z efektu Halla) pod wpływem wielkości fizycznej. Stopień kondycjonowania doprowadza ten sygnał do użytecznego poziomu — wzmacnia go, filtruje zakłócenia i często zamienia na napięcie liniowo zależne od mierzonej wielkości. Wyjście może być analogowe (napięcie do przetwornika ADC) lub cyfrowe (próg komparatora, magistrala I²C/SPI).

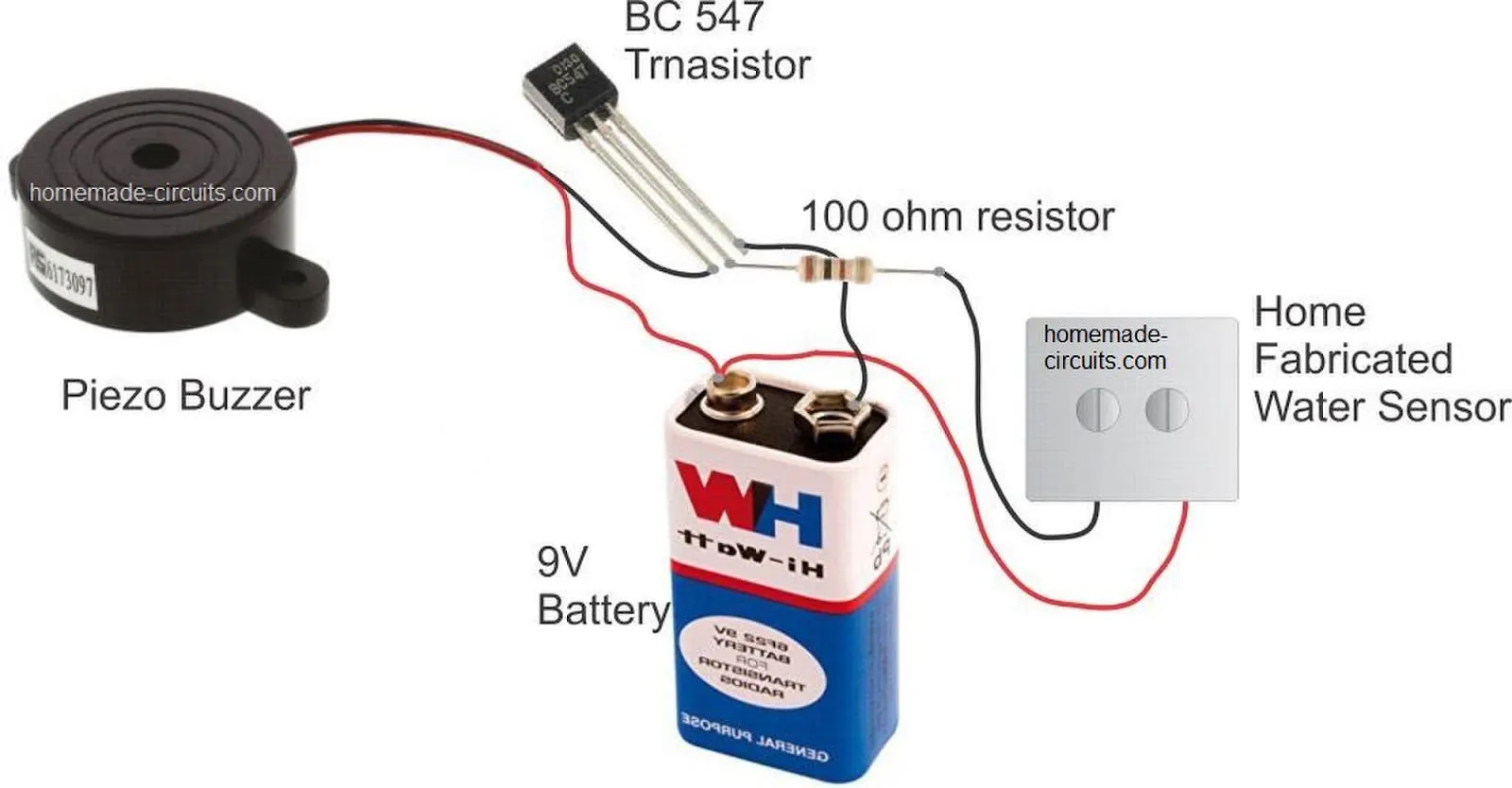

Większość domowych systemów bezpieczeństwa, automatyki i urządzeń IoT opiera się właśnie na obwodach czujnikowych — od prostego detektora deszczu czy ruchu po rozbudowane stacje pomiarowe. Kluczowe parametry projektowe to czułość, zakres pomiarowy, stosunek sygnału do szumu (SNR) oraz stabilność termiczna.
Rodzaje czujników
Czujniki dzielimy najpierw według charakteru wyjścia na analogowe (ciągły sygnał napięciowy lub prądowy) i cyfrowe (sygnał dyskretny, np. przez I²C). Według mierzonej wielkości najczęściej spotykamy:

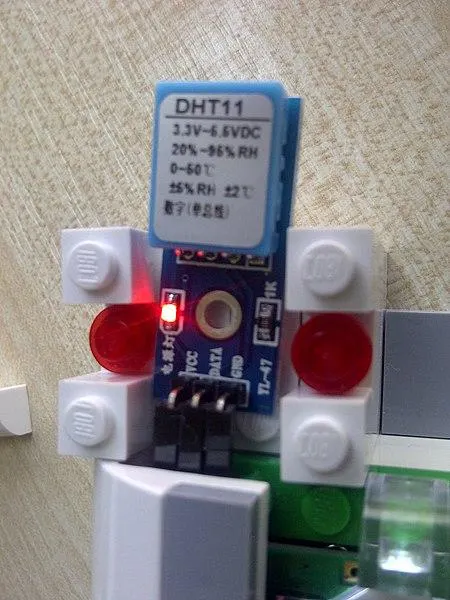

- Czujniki temperatury — termistory NTC/PTC, czujniki rezystancyjne Pt100, układy scalone (LM35, DS18B20) oraz kombinowane moduły temperatury i wilgotności (DHT22, SHT31).

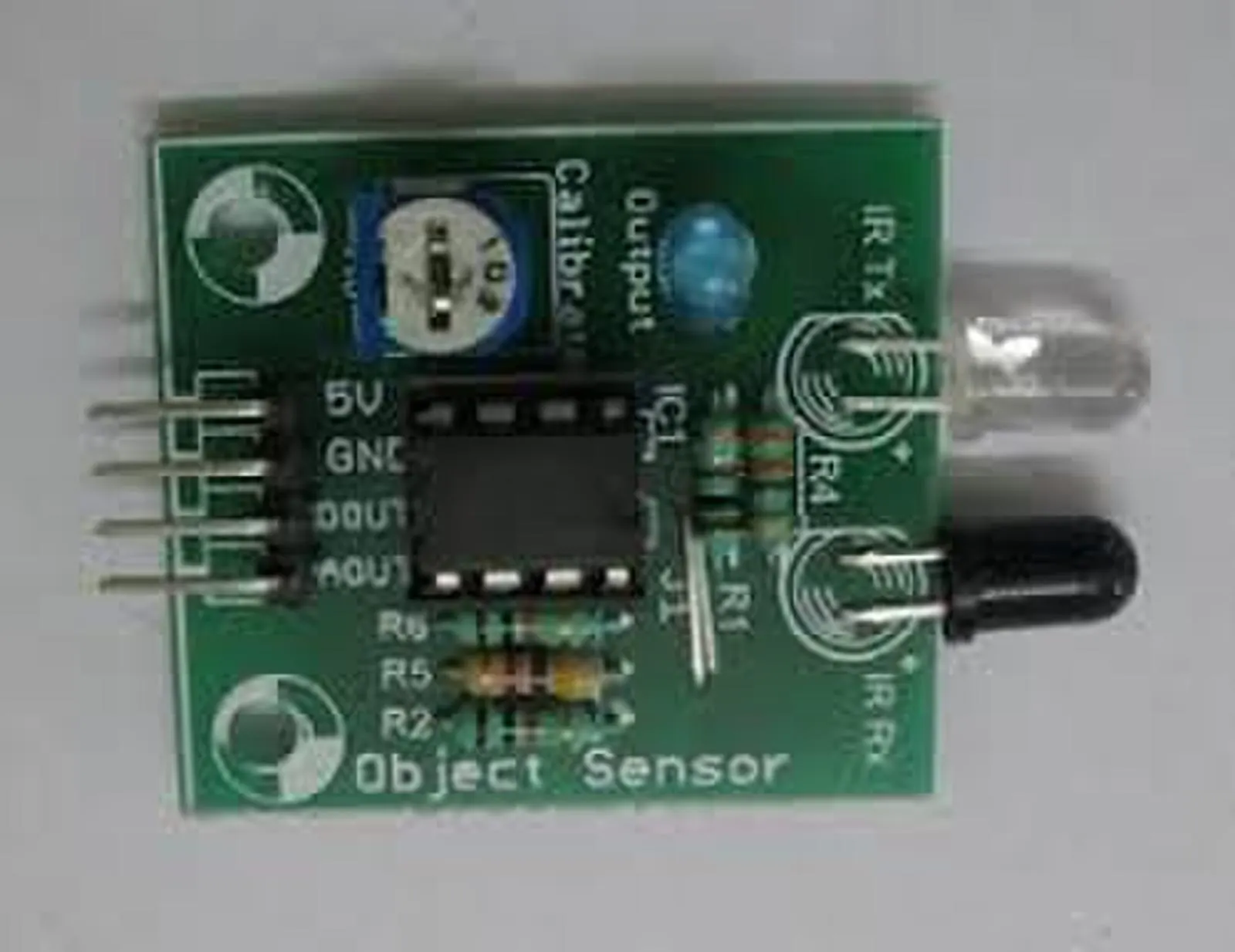

- Czujniki podczerwieni (IR) — pasywne PIR do wykrywania ruchu oraz aktywne pary nadajnik–odbiornik do detekcji przeszkód i pomiaru odległości.

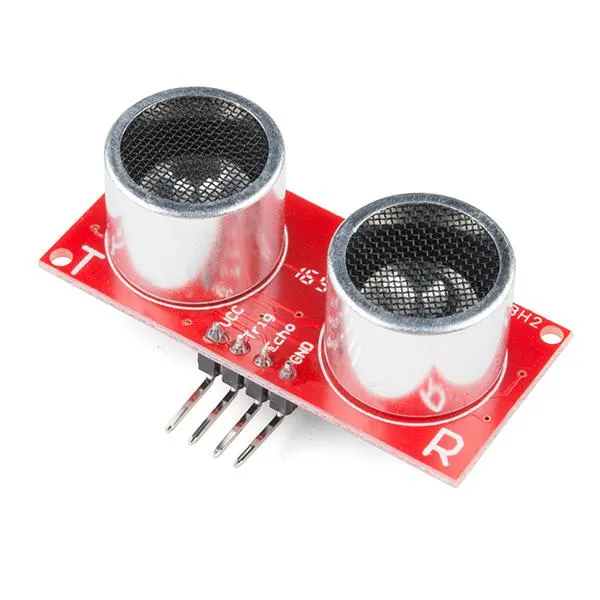

- Czujniki ultradźwiękowe — np. HC-SR04 mierzące odległość na podstawie czasu przelotu fali akustycznej.

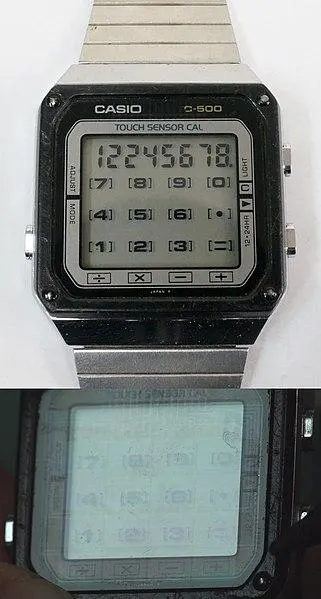

- Czujniki dotykowe — najczęściej pojemnościowe, reagujące na zmianę pojemności elektrody przy zbliżeniu palca.

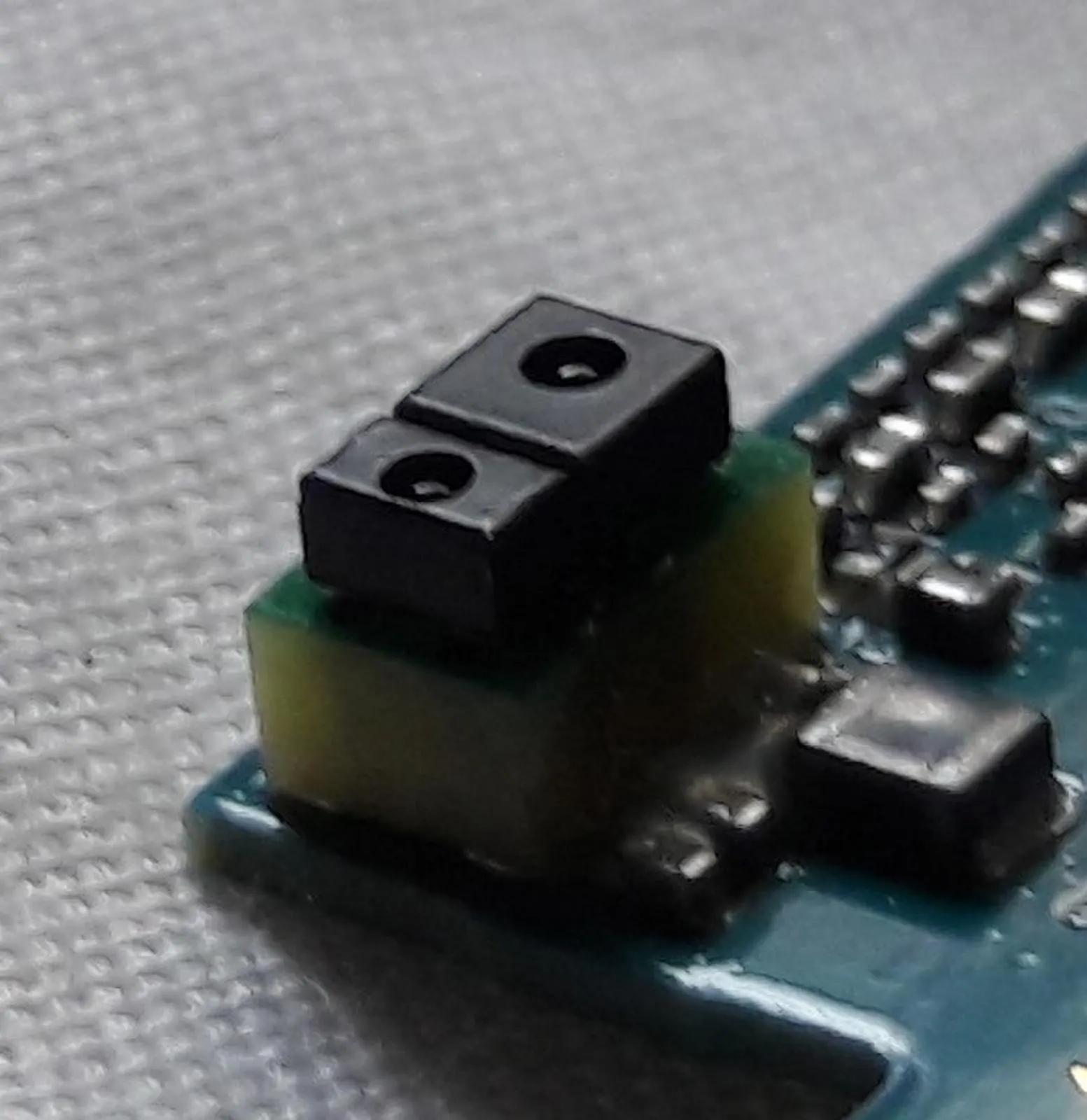

- Czujniki zbliżeniowe — optyczne, pojemnościowe i indukcyjne, stosowane m.in. w smartfonach do wygaszania ekranu przy uchu.
Osobną, dużą grupę stanowią czujniki chemiczne i gazowe: elektrochemiczne ogniwa gazu, czujniki niedyspersyjne w podczerwieni (NDIR) do pomiaru CO₂, tranzystory polowe czułe na jony (ISFET), elektrody szklane pH oraz rezystancyjne czujniki na bazie nanostruktur tlenku cynku. Każdy z nich wymaga innego stopnia kondycjonowania — od wzmacniaczy transimpedancyjnych po wysokoimpedancyjne wzmacniacze elektrometryczne dla elektrod pH.
Jak działają obwody czujników
Sygnał z elementu czujnikowego jest zwykle bardzo słaby i obarczony zakłóceniami, dlatego typowy tor pomiarowy wygląda następująco. Najpierw polaryzacja — czujnik rezystancyjny umieszcza się w dzielniku napięcia lub mostku Wheatstone'a, aby zmianę rezystancji zamienić na zmianę napięcia. Następnie wzmocnienie — wzmacniacz operacyjny lub instrumentalny podnosi poziom sygnału i odrzuca składową wspólną. Kolejny etap to filtracja dolnoprzepustowa ograniczająca szum i przydźwięk sieciowy. Na końcu kwantyzacja lub progowanie: albo komparator podejmuje decyzję włącz/wyłącz, albo przetwornik ADC mikrokontrolera odczytuje wartość liczbową.
W czujnikach pojemnościowych zasada jest inna: mierzy się zmianę pojemności elektrody, najczęściej przez wpływ tej pojemności na częstotliwość oscylatora lub czas ładowania. Dobrze zaprojektowana płytka ma tu kluczowe znaczenie — geometria ścieżek, ekranowanie i odstępy decydują o stabilności pomiaru. Z tego powodu prototypy warto wykonać na profesjonalnie wytworzonym laminacie; pomaga w tym usługa prototypowania PCB.
Jak zaprojektować różne obwody czujników

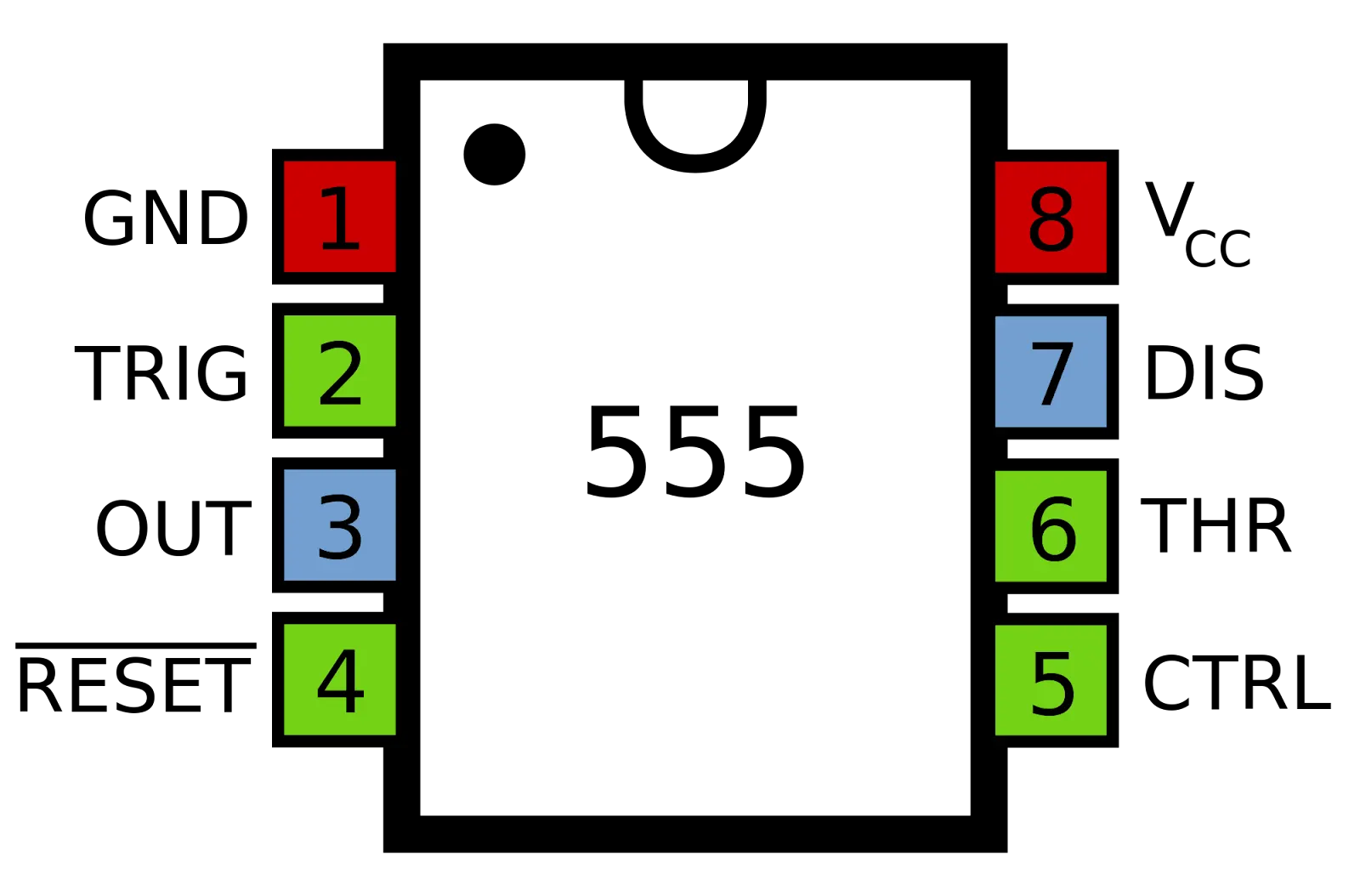

Obwód czujnika z układem 555
Układ NE555 w konfiguracji astabilnej generuje przebieg prostokątny, którego częstotliwość zależy od rezystancji i pojemności w obwodzie czasowym. Jeśli rolę pojemności przejmie elektroda dotykowa, zbliżenie palca zmienia częstotliwość — to najprostszy czujnik pojemnościowy. W trybie monostabilnym 555 nadaje się natomiast do detektorów wyzwalanych impulsem (np. z czujnika PIR), generując pojedynczy impuls o ustalonym czasie trwania.
Obwód czujnika z układem 741
Klasyczny wzmacniacz operacyjny µA741 służy jako komparator lub wzmacniacz sygnału z czujnika. W konfiguracji komparatora porównuje napięcie z dzielnika zawierającego fotorezystor lub termistor z napięciem odniesienia — gdy mierzona wielkość przekroczy próg, wyjście przełącza się, sterując przekaźnikiem lub diodą LED. W konfiguracji nieodwracającej 741 wzmacnia słaby sygnał analogowy przed podaniem go na przetwornik ADC.

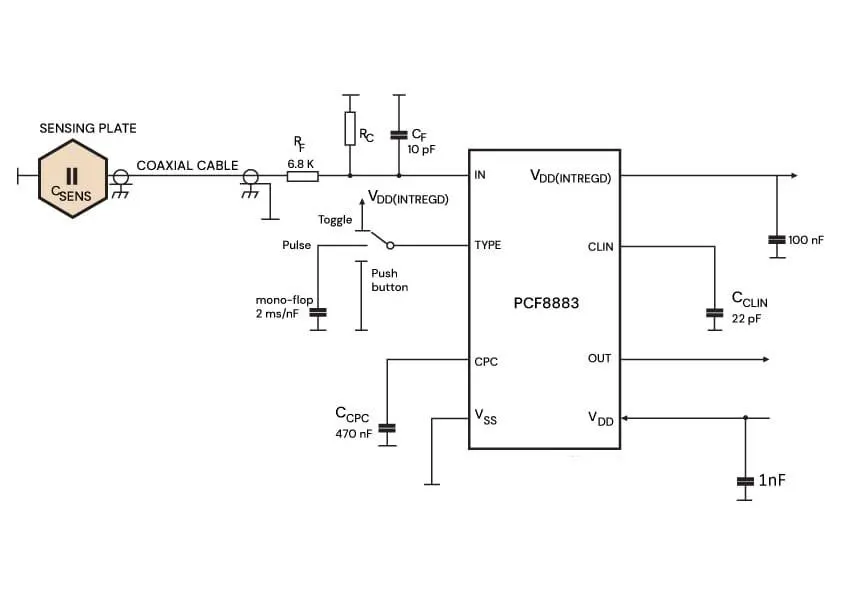

Obwód czujnika z układem PCF8883
PCF8883 to specjalizowany scalony przełącznik pojemnościowy. Automatycznie kalibruje się do warunków otoczenia i wykrywa dotyk lub zbliżenie poprzez pojedynczą elektrodę, eliminując potrzebę zewnętrznego oscylatora. Sprawdza się w panelach dotykowych i obudowach, gdzie elektroda znajduje się pod warstwą tworzywa lub szkła.
Wskazówki projektowe
Dobre uziemienie i krótkie ścieżki sygnałowe to podstawa stabilnego pomiaru. Sygnały o wysokiej impedancji (elektrody pH, czujniki pojemnościowe) wymagają ekranowania i odsunięcia od źródeł zakłóceń. Warto stosować kondensatory odsprzęgające przy każdym układzie scalonym oraz, jeśli precyzja jest istotna, oddzielne źródło napięcia odniesienia. Po zweryfikowaniu schematu na płytce stykowej kolejnym krokiem jest profesjonalny montaż — sprawdź nasze możliwości produkcyjne.
Przy projektowaniu warto z góry przemyśleć kalibrację i kompensację temperatury. Wiele czujników (termistory, czujniki gazu, mostki tensometryczne) ma charakterystykę nieliniową lub zależną od temperatury, dlatego w oprogramowaniu mikrokontrolera stosuje się tablice korekcyjne albo wielomiany kalibracyjne. Dobrą praktyką jest też uśrednianie kilku próbek z przetwornika ADC, co redukuje wpływ losowego szumu, oraz dodanie histerezy do progów komparatora, aby uniknąć drgania wyjścia przy wartości granicznej.
Najczęstsze pytania (FAQ)
Czym różni się czujnik analogowy od cyfrowego? Czujnik analogowy daje na wyjściu ciągłe napięcie proporcjonalne do mierzonej wielkości i wymaga przetwornika ADC. Czujnik cyfrowy ma wbudowaną elektronikę i przekazuje gotową wartość przez magistralę (np. I²C lub SPI), co upraszcza tor sygnałowy, ale ogranicza elastyczność.
Dlaczego mój obwód czujnika daje niestabilne odczyty? Najczęstsze przyczyny to zakłócenia (brak ekranowania i odsprzęgania), zbyt długie ścieżki sygnałowe o wysokiej impedancji oraz wahania zasilania. Pomaga filtracja dolnoprzepustowa, dobre uziemienie i stabilne źródło napięcia odniesienia.
Czy do prostego czujnika potrzebny jest mikrokontroler? Nie zawsze. Wiele detektorów progowych (światła, temperatury, dotyku) można zbudować na komparatorze lub układzie 555, bez programowania. Mikrokontroler jest potrzebny dopiero przy pomiarze wartości liczbowych i komunikacji cyfrowej.
