Obwód światła dotykowego pozwala sterować lampą bez klasycznego przełącznika mechanicznego. Zamiast dźwigni, przycisku lub suwaka użytkownik dotyka niewielkiej płytki, elektrody albo metalowej części obudowy. Takie rozwiązanie wygląda nowocześnie, ogranicza liczbę elementów narażonych na zużycie i ułatwia uszczelnienie urządzenia przed kurzem oraz wilgocią.

W praktyce przełącznik dotykowy można zbudować na kilka sposobów: jako prosty układ z timerem 555, układ z MOSFET-em i przekaźnikiem, sterownik pojemnościowy z mikrokontrolerem albo regulator jasności pracujący bezpośrednio z siecią AC. Poniżej omawiamy zasadę działania i kilka typowych schematów lamp dotykowych.

Jak działa obwód światła dotykowego?

Światła dotykowe reagują na obecność palca, ponieważ ludzkie ciało wpływa na parametry elektryczne czujnika. W zależności od konstrukcji układ może wykrywać jedną z kilku właściwości.

Przewodność. Ciało człowieka zawiera dużo wody z rozpuszczonymi jonami, dlatego może zamykać obwód między dwiema blisko położonymi elektrodami. To najprostsza metoda, ale wymaga fizycznego kontaktu z punktami przewodzącymi.

Temperaturę. Palec zwykle jest cieplejszy niż otaczające powietrze, więc czujnik może wykrywać lokalną zmianę temperatury. W lampach domowych ta metoda jest jednak rzadziej spotykana niż detekcja pojemnościowa.

Zakłócenia elektromagnetyczne. Ludzkie ciało działa jak antena i zbiera sygnały z otoczenia, w tym składową sieci energetycznej. Niektóre układy dotykowe rozpoznają zmianę sygnału po dotknięciu elektrody.

Pojemność. To najczęstsza zasada działania przełączników dotykowych. Elektroda czujnika ma określoną pojemność względem otoczenia, a dotknięcie jej palcem dodaje pojemność ciała. Układ porównuje tę zmianę z progiem i przełącza lampę.

W wielu lampach dotykowych jedno dotknięcie nie tylko włącza światło, ale też zmienia poziom jasności. Sterownik może pracować jako ściemniacz fazowy: triak włącza prąd w odpowiednim momencie każdej połówki sinusoidy, a im później to nastąpi, tym mniejsza moc trafia do żarówki. W prostszych lampach LED regulację można zrealizować przez szybkie przełączanie zasilania metodą PWM, bez widocznego migotania.

Lampa dotykowa

Jak zbudować lampę dotykową?

Ściemniacz dotykowy do lampy sieciowej

Do wykonania takiego obwodu potrzebne są następujące elementy.

Elektroda lub płytka dotykowa.

Układ scalony TT6061A.

Triak BT136.

Cztery kondensatory: 470 nF oraz trzy 820 pF.

Dwa kondensatory na napięcie co najmniej 25 V, na przykład 1 µF i 470 nF zgodnie ze schematem.

Dioda Zenera do stabilizacji napięcia zasilania układu.

Trzy diody: dwie 1N4148 oraz jedna 1N4007.

Siedem rezystorów: dwa 1 kΩ, 620 kΩ, 40 kΩ, 1,5 MΩ, 6,8 MΩ i 10 kΩ.

Żarówka lub inne obciążenie zgodne z typem ściemniacza.

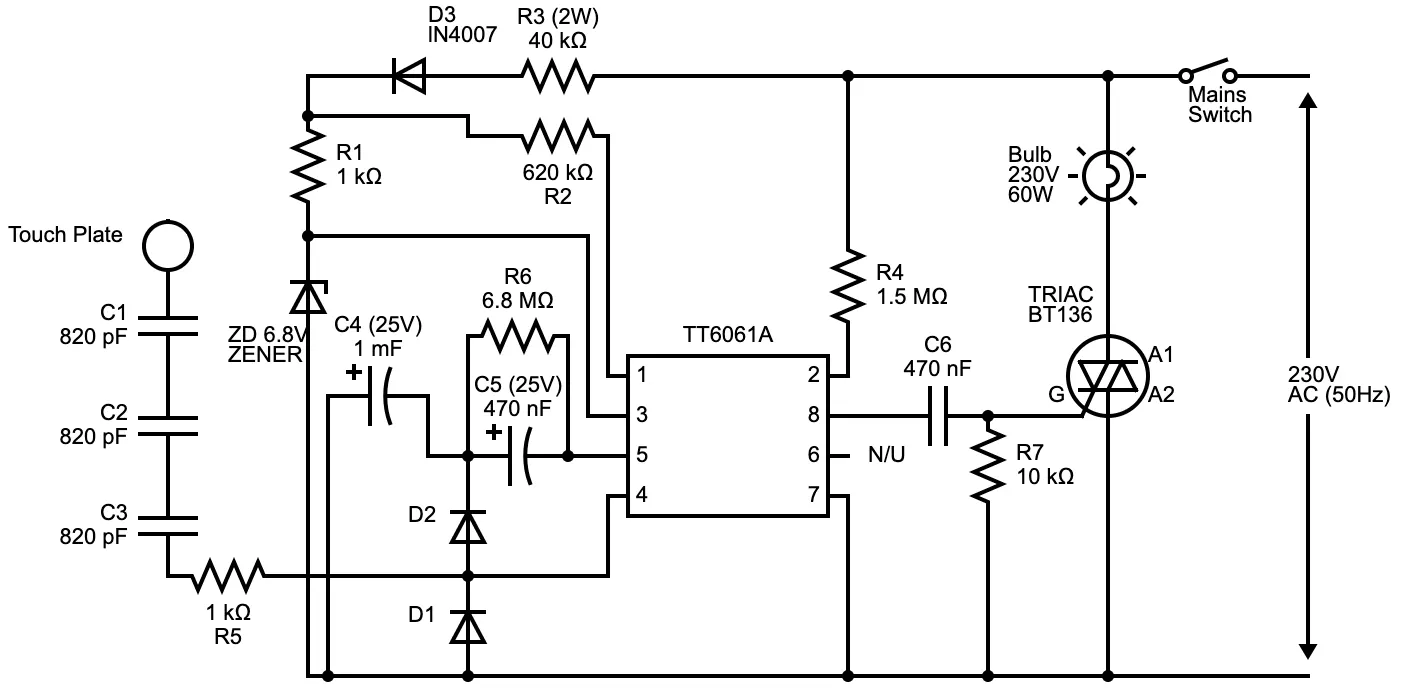

Schemat ściemniacza dotykowego do lampy

Schemat ściemniacza dotykowego do lampy sieciowej

Sekcja zasilania układu obejmuje elementy R1, R3, ZD, D3 i C4. Rezystory ograniczają prąd pobierany z sieci, dioda Zenera stabilizuje napięcie dla układu scalonego, a kondensator filtruje zasilanie. Wejście synchronizacji sieciowej pozwala sterownikowi wykrywać przejście napięcia przez zero.

Sygnał z sieci trafia przez rezystor R4 do wejścia układu TT6061A. Po wykryciu dotknięcia sterownik generuje impuls sterujący bramką triaka. Szerokość i moment impulsu zależą od wybranego poziomu jasności, dlatego kolejne dotknięcia mogą przełączać lampę między kilkoma nastawami mocy.

Rezystor R7 ustala stan bramki triaka i poprawia odporność na przypadkowe wyzwolenie. Kondensatory C1-C3 są częścią obwodu detekcji dotyku. Jako elektrodę można zastosować metalową płytkę o powierzchni około 1 cm², odizolowaną od części pod napięciem sieciowym.

Układ TT6061A

Układ scalony TT6061A do lampy dotykowej

Lampa dotykowa z timerem NE555

Elektroda dotykowa.

Układ scalony NE555.

Dwie diody LED 1 W.

Tranzystor 2N6122.

Pięć rezystorów: 1 kΩ, dwa 5,1 MΩ i dwa 27 Ω.

Transformator obniżający napięcie: uzwojenie pierwotne 230 V lub 110 V, uzwojenie wtórne 9 V / 1 A.

Mostek prostowniczy.

Układ można zasilić z baterii 12 V, jak pokazano na poniższym schemacie.

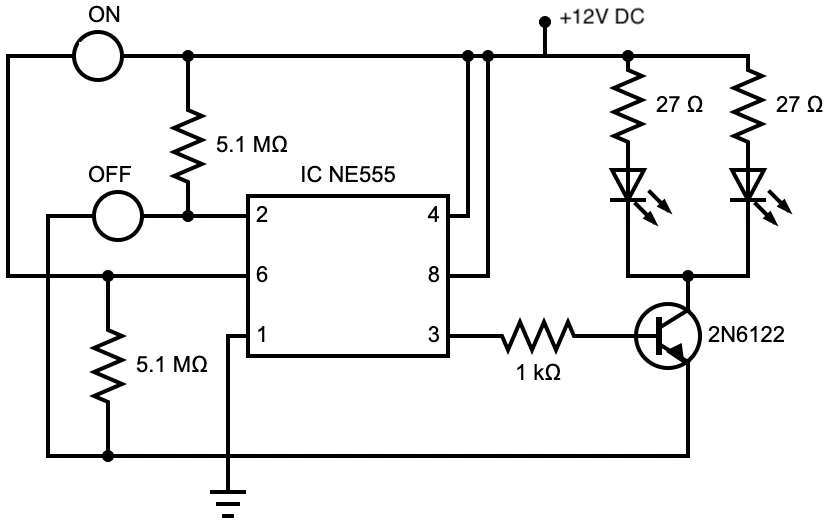

Schemat lampy dotykowej NE555 z zasilaniem DC

Schemat obwodu lampy dotykowej NE555 zasilanej prądem stałym

Alternatywnie można zastosować transformator obniżający napięcie i mostek prostowniczy, który zamienia napięcie przemienne na stałe dla części sterującej i diod LED.

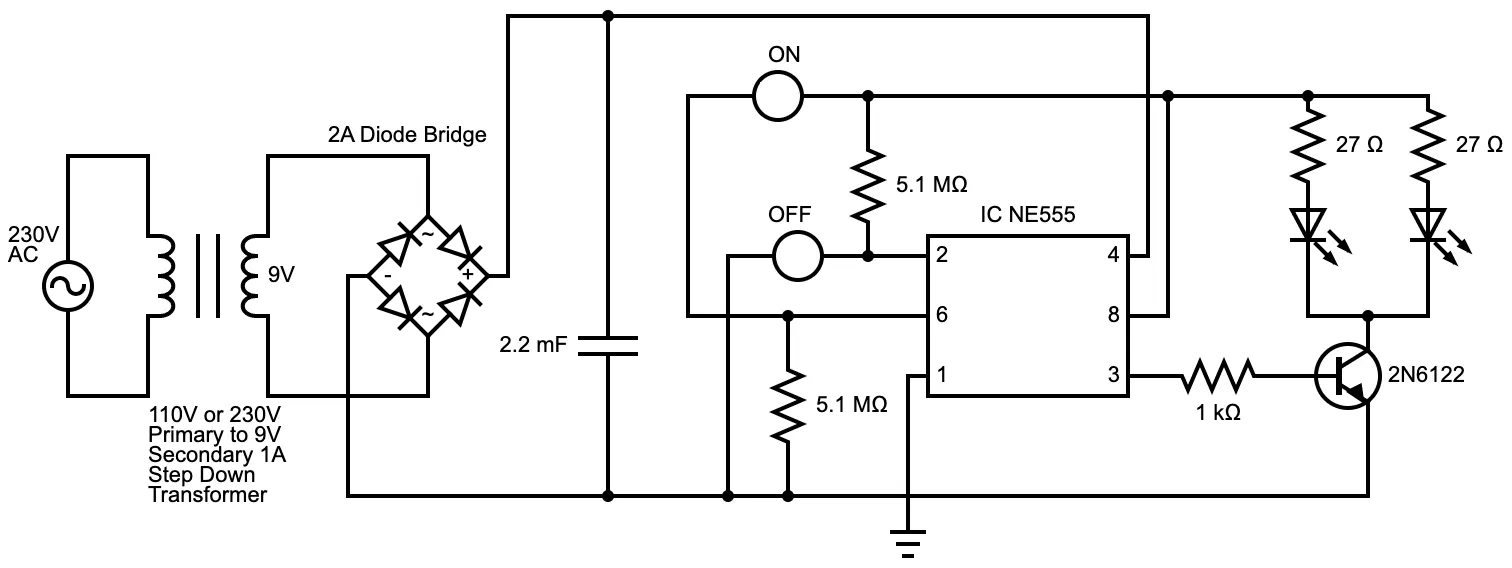

Schemat lampy dotykowej NE555 z zasilaniem AC

Schemat obwodu lampy dotykowej NE555 zasilanej prądem zmiennym

Sercem układu jest NE555, a tranzystor 2N6122 pracuje jako element przełączający prąd diod LED. Dwie diody LED są połączone równolegle, ale każda powinna mieć własny rezystor ograniczający prąd, w tym przykładzie 27 Ω. Można dodać kolejne diody LED, pod warunkiem że zasilacz, tranzystor i mostek prostowniczy mają odpowiedni zapas prądowy oraz cieplny. Dla większej liczby diod stosuje się zwykle transformator 2-3 A i mostek prostowniczy o prądzie znamionowym co najmniej kilku amperów.

Obwód lampy dotykowej z pojedynczym MOSFET-em

Do wykonania tej lampy potrzebne są następujące elementy.

Elektroda dotykowa.

MOSFET 2N7000.

Cztery rezystory: 22 MΩ, 10 kΩ i dwa 1 kΩ.

Tranzystor NPN BC237B.

Przekaźnik dobrany do napięcia zasilania i obciążenia.

Dioda 1N4148.

Połączenia należy wykonać zgodnie z poniższym schematem.

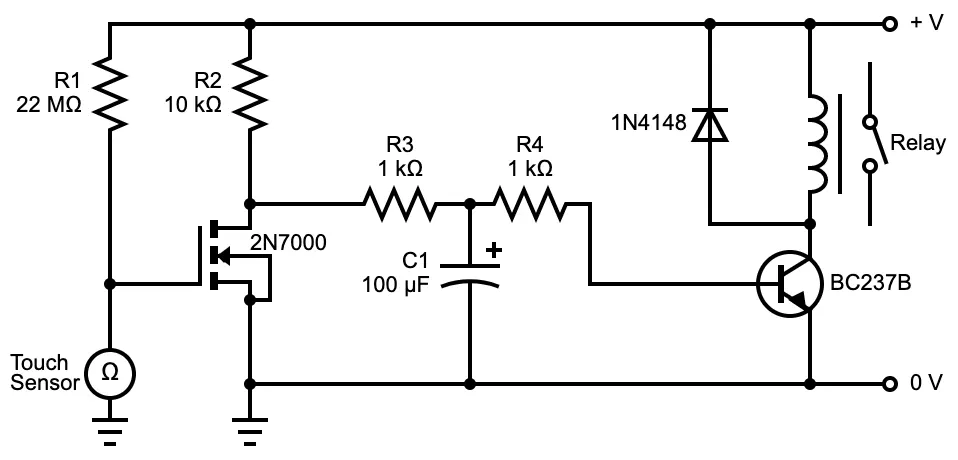

Schemat lampy dotykowej z pojedynczym MOSFET-em

Schemat obwodu lampy dotykowej wykorzystującej pojedynczy MOSFET

Gdy elektroda nie jest dotykana, rezystor R1 utrzymuje bramkę MOSFET-u w stanie wysokim, więc tranzystor MOSFET przewodzi. W efekcie baza tranzystora BC237B jest zwarta do masy przez dren MOSFET-u, a przekaźnik pozostaje wyłączony.

Po dotknięciu elektrody potencjał bramki MOSFET-u spada, MOSFET przestaje przewodzić, a baza tranzystora NPN otrzymuje prąd przez R2. Tranzystor włącza cewkę przekaźnika, a styki przekaźnika mogą zasilić lampę lub inne obciążenie.

Rezystor 22 MΩ zapewnia wysoką czułość wejścia dotykowego. Jeśli układ reaguje zbyt łatwo na zakłócenia albo wilgoć, można zmniejszyć tę wartość do 10 MΩ i sprawdzić działanie w docelowej obudowie.

Układ lampy dotykowej z Arduino

Potrzebne są następujące elementy.

Arduino UNO oraz środowisko Arduino IDE.

Jeden rezystor 1 MΩ.

Przewody połączeniowe.

Dioda LED.

Moneta, kawałek folii aluminiowej albo inna metalowa elektroda.

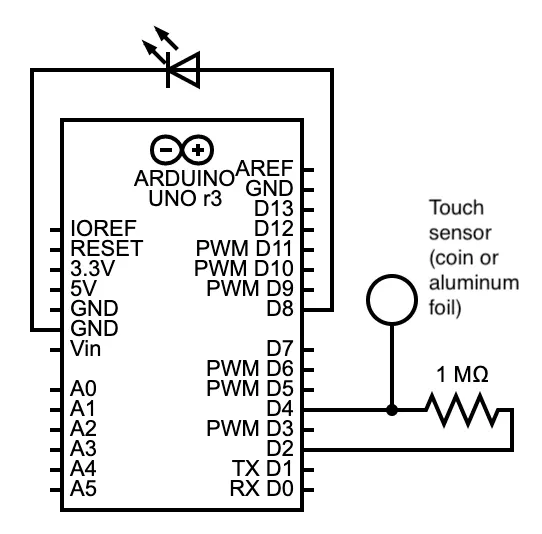

Schemat lampki dotykowej z Arduino

Schemat układu lampki dotykowej Arduino

W tej wersji Arduino mierzy zmianę pojemności elektrody. Rezystor 1 MΩ tworzy z elektrodą prosty układ RC, a program porównuje czas ładowania z ustalonym progiem. Po wykonaniu połączeń należy wgrać kod obsługujący czujnik pojemnościowy.

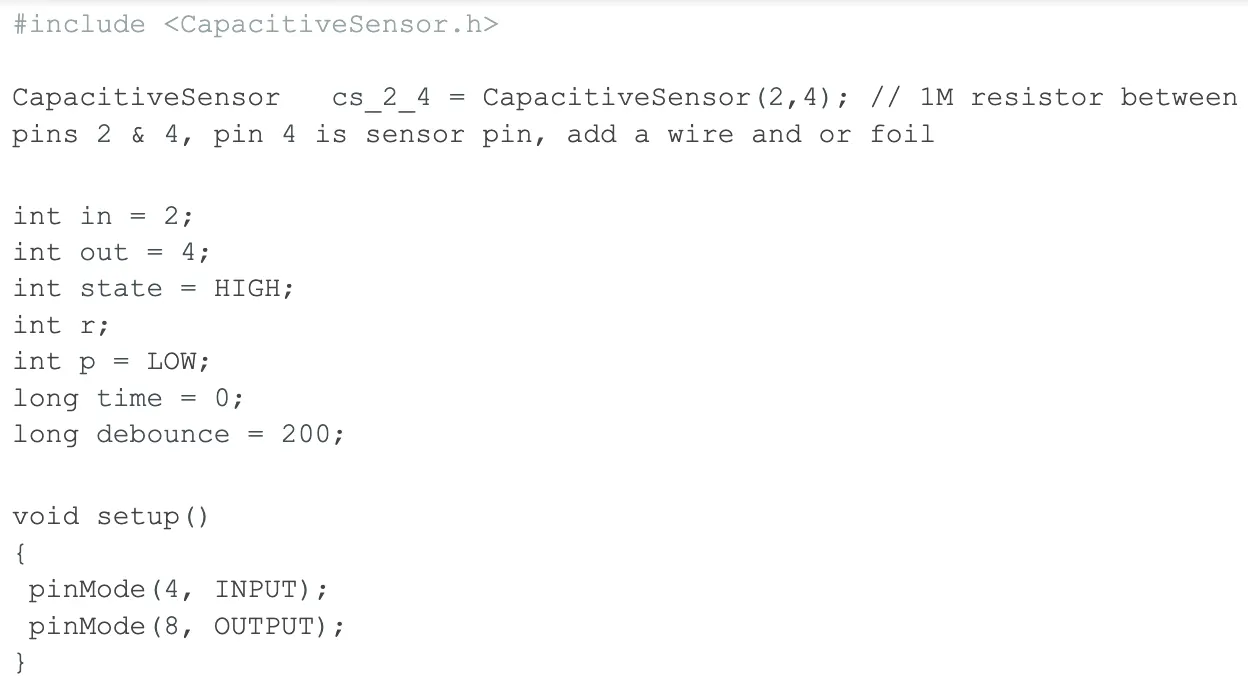

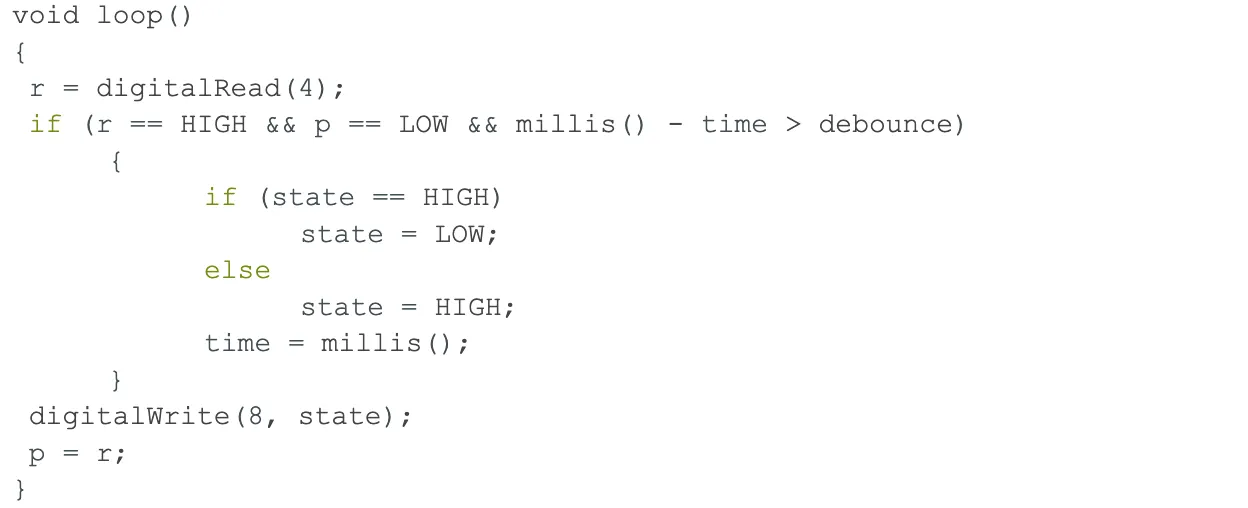

Kod i połączenia lampy dotykowej Arduino
Przykład programu do lampy dotykowej Arduino

Przed kompilacją trzeba zainstalować bibliotekę do obsługi czujników pojemnościowych, na przykład CapacitiveSensor, jeśli korzysta z niej pokazany program.

Po uruchomieniu kodu każde poprawnie wykryte dotknięcie powinno zmieniać stan diody LED z włączonego na wyłączony albo odwrotnie. Większa wartość rezystora zwykle zwiększa czułość czujnika, ale jednocześnie może pogorszyć odporność na zakłócenia. Warto dobrać rezystor i próg programu dopiero po zamontowaniu elektrody w obudowie.

Przerobienie zwykłej lampy na lampę dotykową

Jeden z opisanych układów można zastosować jako zamiennik klasycznego przełącznika w lampie. Przy zasilaniu sieciowym należy zachować odstępy izolacyjne, zastosować obudowę chroniącą użytkownika przed dotknięciem części pod napięciem i upewnić się, że przekaźnik, triak oraz przewody są dobrane do mocy obciążenia.

Rozwiązywanie problemów z lampami dotykowymi

Lampy dotykowe są wygodne, ale ich czujniki reagują na bardzo małe zmiany pojemności lub zakłócenia. Jeśli urządzenie działa niestabilnie, warto sprawdzić kilka typowych przyczyn.

Lampa dotykowa nie działa

Jeżeli lampa przestała reagować, możliwe są następujące usterki.

Uszkodzony przewód zasilający albo rozładowane baterie. W lampach przewodowych należy sprawdzić kabel i wtyczkę, a w modelach bateryjnych wymienić lub naładować ogniwa.

Brak zasilania w gniazdku. Najprościej podłączyć do tego samego gniazda inne urządzenie albo sprawdzić lampę w innym punkcie instalacji.

Przepalona żarówka lub uszkodzony moduł LED. W lampach z wymiennym źródłem światła warto zacząć od jego podmiany na sprawny element.

Awaria modułu sterującego. Jeśli zasilanie i źródło światła są sprawne, problem może leżeć w kontrolerze dotykowym, triaku, przekaźniku albo połączeniach wewnątrz lampy.

Lampka dotykowa migocze

Migotanie często wynika z zakłóceń w sieci lub zbyt czułej elektrody. Silniki, zasilacze impulsowe, ściemniacze, listwy LED albo długie przewody mogą wprowadzać impulsy, które sterownik interpretuje jako dotknięcie lub zmianę warunków pracy.

Warto przenieść lampę do innego gniazda, odsunąć ją od źródeł zakłóceń i sprawdzić, czy przewód elektrody nie biegnie równolegle do przewodów zasilających. W projektowanym układzie pomaga skrócenie połączenia z elektrodą, ekranowanie przewodu, filtracja zasilania oraz rozsądne zmniejszenie czułości wejścia.

Naprawa lampy dotykowej

Kobieta naprawiająca lampę

Lampa dotykowa nie wyłącza się

Jeśli lampa pozostaje stale włączona, najczęściej uszkodzony jest moduł sterowania, triak albo przekaźnik. Przyczyną bywa przepięcie, przegrzanie elementu wykonawczego lub zwarcie w obciążeniu. W takiej sytuacji zwykle wymienia się cały moduł dotykowy na element o takich samych parametrach napięciowych i prądowych.

Lampy dotykowe

Zastosowania

Lampa stołowa LED z obsługą dotykową

Lampa stołowa LED.

Lampa do czytania.

Lampa nocna.

Przenośne światło awaryjne.

Podsumowanie

Obwód światła dotykowego może być bardzo prostym przełącznikiem LED albo pełnym ściemniaczem lampy sieciowej. Wybór rozwiązania zależy od zasilania, rodzaju obciążenia, wymaganej czułości i warunków pracy obudowy. Przy projektach z napięciem sieciowym najważniejsze są izolacja, prawidłowy dobór triaka lub przekaźnika oraz odporność na zakłócenia. Jeżeli przygotowujesz własny sterownik oświetlenia, OurPCB może wykonać płytki i montaż elektroniki zgodnie z dokumentacją; po przesłaniu plików Gerber i BOM otrzymasz wycenę w 12 godzin roboczych.
