Rezystor balastowy-Każde urządzenie elektryczne wymaga stabilnego zasilania prądem i napięciem. W przeciwnym razie, jeśli prąd zmienia się gwałtownie, będzie to miało wpływ na jego funkcjonowanie. Na przykład, zastosowanie niskiego prądu do lampy fluorescencyjnej spowoduje jej przyciemnienie, i podobnie, zastosowanie dodatkowego napięcia do lampy fluorescencyjnej spowoduje jej uszkodzenie. Dlatego posiadanie stabilności w obwodach elektrycznych jest znaczące. Rezystor balastowy jest elementem, który ułatwia osiągnięcie spokoju w urządzeniach elektronicznych. Mamy zamiar przyjrzeć się, jak działa rezystor balastowy i inne krytyczne spostrzeżenia na jego temat. Stąd, czytaj dalej, aby uzyskać dalsze oświecenie.
Co to jest rezystor balastowy?
Rysunek 1: Inżynier sprawdzający płytkę drukowaną
Balast oporowy jest komponentem, który chroni obwód przed błędami prądowymi poprzez redukcję prądu. Gdy natężenie prądu wzrasta do określonego progu, statecznik elektryczny zaczyna działać, zwiększając opór elektryczny i zmniejszając natężenie prądu.
Zasadniczo, stateczniki elektroniczne poprawiają stabilność obwodu. Tak więc, z elektronicznymi statecznikami, obwód elektryczny nie może doświadczać błędów prądowych.
Należy również pamiętać, że we wszystkich obwodach, stateczniki elektroniczne są równoległe do obciążenia. Stąd, statecznik elektryczny będzie manipulować poziomami prądu w całym stabilnym przepływie prądu, i realizuje to poprzez zmniejszenie oporu obwodu.
Rodzaje rezystorów balastowych

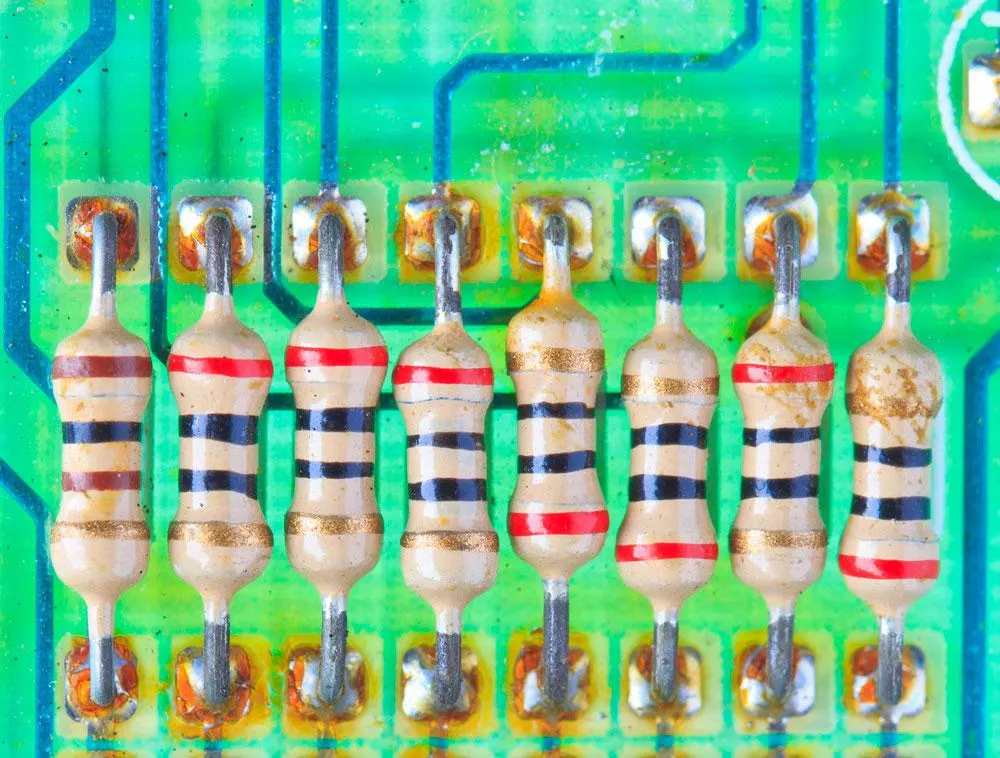

Rysunek 2: Rezystorowe elementy elektroniczne zamontowane na płycie głównej
Przede wszystkim istnieją dwa rodzaje rezystorów balastowych. Należą do nich:
Rezystory stałe
Rysunek 3: Neonowy znak świetlny
Nie pozwalają one na zmianę rezystancji, stąd określenie rezystory stałe. Często mają one wyjątkowo wysoki poziom oporu dla kontroli prądu. W ten sposób, podczas pracy, będą one produkować niski prąd zasilania. Dlatego pomagają w uruchamianiu obwodów niskoprądowych np. w lampie LED, co jest również pomocne w lampie neonowej.
Innym częstym zastosowaniem jest kontrola prędkości wentylatora wentylacyjnego. Przełącznik wyboru prędkości wentylatora wykorzystuje zasadę stałej rezystancji we wszystkich wentylatorach, a rezystor nie będzie działał przy niskiej prędkości, podczas gdy w pełni funkcjonuje przy wysokiej prędkości.
Powyższy proces jest niezbędny w kontroli prądu, który określa maksymalną i minimalną prędkość wentylatora.
Rezystory samozmienne

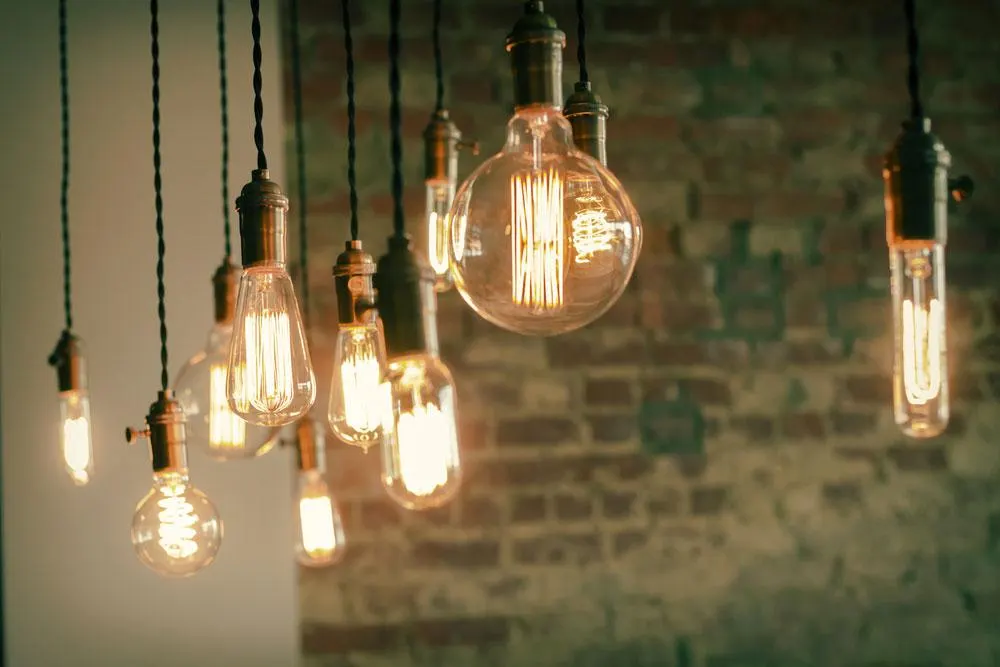

Rysunek 4: Żarówki
Ten typ rezystorów balastowych zmienia opór w zależności od zmian prądu. Tak więc, w przeciwieństwie do wspomnianego wcześniej statecznika elektrycznego, rezystory samozmieniające się nie mają stałego punktu oporu. Zamiast tego, wzrost prądu w obwodzie spowoduje spadek oporu i odwrotnie.
Najczęściej można je znaleźć w lampach żarowych. Kiedy prąd lampy wzrasta podczas użytkowania, opór balastu również wzrasta z powodu nagrzewania. W efekcie nastąpi wzrost spadku napięcia.
Podobnie, gdy prąd maleje, nastąpi mniejsze nagrzewanie się rezystora balastowego. Tym samym zmniejszy się rezystancja balastu, a w konsekwencji spadek napięcia.
Zasadniczą zaletą tego typu rezystorów balastowych jest poprawa regulacji prądu, są one dokładniejsze i bardziej precyzyjne od wspomnianego rezystora stałego. Również w rezystorach samozmiennych występują znacznie mniejsze straty mocy balastu niż w rezystorach stałych.
Rezystor balastowy - zastosowania
Zagłębmy się w krytyczne zastosowania rezystorów balastowych.
Rezystor balastowy w lampach fluorescencyjnych

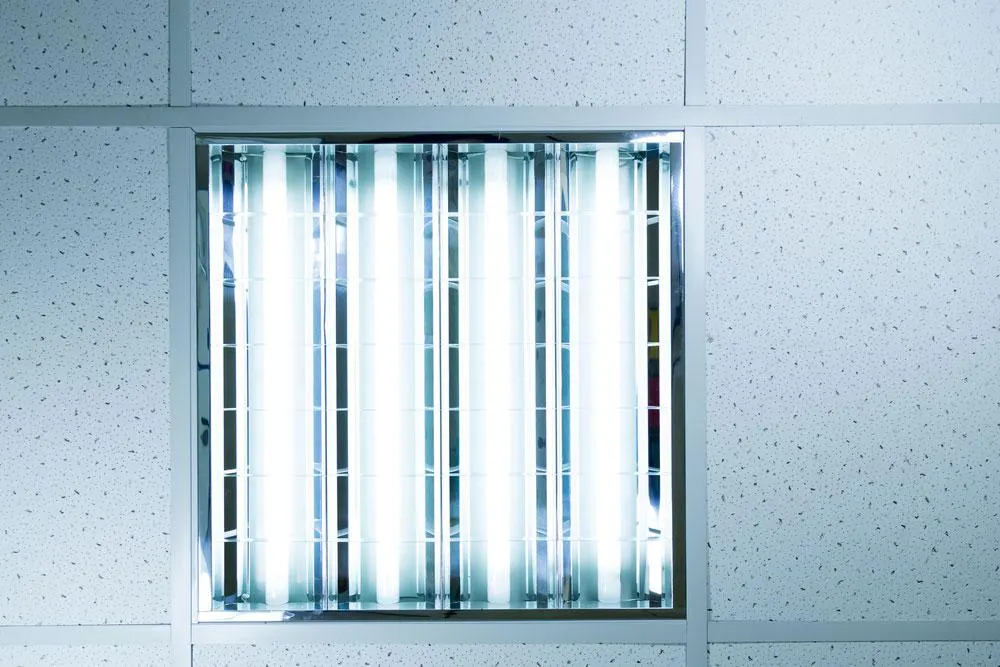

Rysunek 5: Lampy fluorescencyjne
Oświetlenie fluorescencyjne należy do znanych, niezawodnych źródeł światła i to właśnie ta technologia leży u podstaw działania fluorescencyjnych lamp biurowych. Niemniej jednak, choć jest ono popularne, ma też oczywistą wadę. Gdy podłączymy świetlówkę bezpośrednio do źródła napięcia, będzie się ona nagrzewać.
W takim połączeniu następuje pozorny pobór dużego prądu, co skłania do nagrzewania się świetlówki. Niemniej jednak problem ten można rozwiązać poprzez podłączenie do obwodu rezystora balastowego, a zapobiegnie on nadmiernemu poborowi prądu poprzez regulację prądu i napięcia żarnika.
Zwróćmy jednak uwagę, że świecenie lampy jest uzależnione od powstania łuku elektrycznego między dwiema elektrodami. Istnieje więc oczywista potrzeba dostarczenia wysokiego napięcia rozruchowego, równego napięciu zasilania. W przeciwnym razie standardowe napięcie robocze nie jest w stanie uruchomić opraw świetlówkowych.
Rezystor balastowy pełni rolę rozrusznika w ułatwieniu powyższej operacji. Najpierw dostarczy wysokie napięcie, które jest najważniejsze w rozruchu żarówki. Następnie, oprócz kontroli prądu lampy, będzie indukował spadek napięcia, gdy lampa się włączy.
Od powyższego procesu będzie zależała sprawność lampy. Należy pamiętać, że w świetlówkach, trzeba będzie podłączyć światło w szeregu z balastem.
Rezystor balastowy do zastosowań motoryzacyjnych
Rysunek 6: Zapłon samochodowy
Rezystory można również znaleźć w rozruszniku silnika zasilanego gazem. W takim zastosowaniu balast będzie rezystorem balastowym zapłonu, ponieważ będzie kontrolował proces rozruchu. Podstawową potrzebą zastosowania rezystora w tym procesie jest poprawa żywotności cewki zapłonowej.
Rezystor balastowy będzie kontrolował napięcie cewki i prąd cewki. Dlatego też będzie zapobiegał nagrzewaniu się cewki, co skutkuje wydłużeniem żywotności tego elementu.
Niemniej jednak, podobnie jak w powyższym zastosowaniu, do zapłonu z wyłącznikiem elektronicznym niezbędne jest wysokie napięcie. Najlepiej, jeśli źródło napięcia pierwotnego będzie wystarczające, aby ułatwić proces zapłonu. Aby to osiągnąć, należy zastosować zworę, która dostarczy wysokie napięcie do zapłonu.
Rezystor balastowy w obwodzie LED

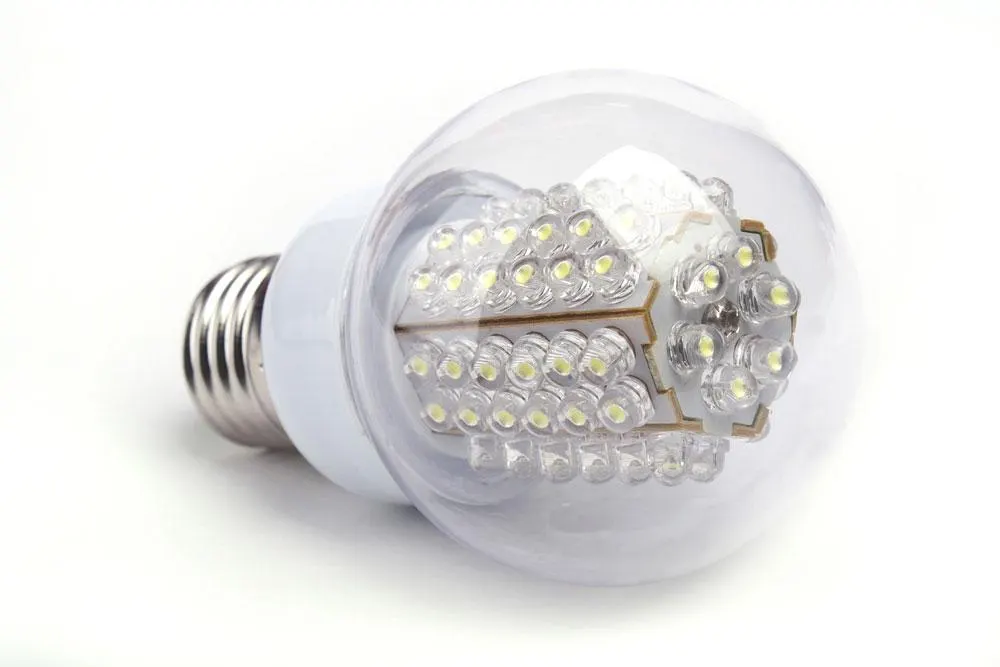

Rysunek 7: Żarówka LED
Innym zastosowaniem jest żarówka LED. Zasada zastosowania rezystora balastowego w takiej żarówce jest taka sama jak w powyższych aplikacjach.
Aby uzyskać wydajne oświetlenie, źródło napięcia pierwotnego nie powinno przekraczać wymagań danego typu lampy. Dlatego rezystor balastowy ogranicza napięcie zasilania do średniego napięcia pracy w obwodzie elektronicznym lampy.
W rezultacie połączenie daje napięcie, które jest równoważne niezbędnemu obciążeniu lampy. Można również obliczyć wartość niezbędnego oporu balastowego. Oto wzór:
Rezystancja= (Źródło napięcia - napięcie wyprzedzające diody LED) / (prąd wyprzedzający diody LED)
Jak sprawdzić opornik statecznika".

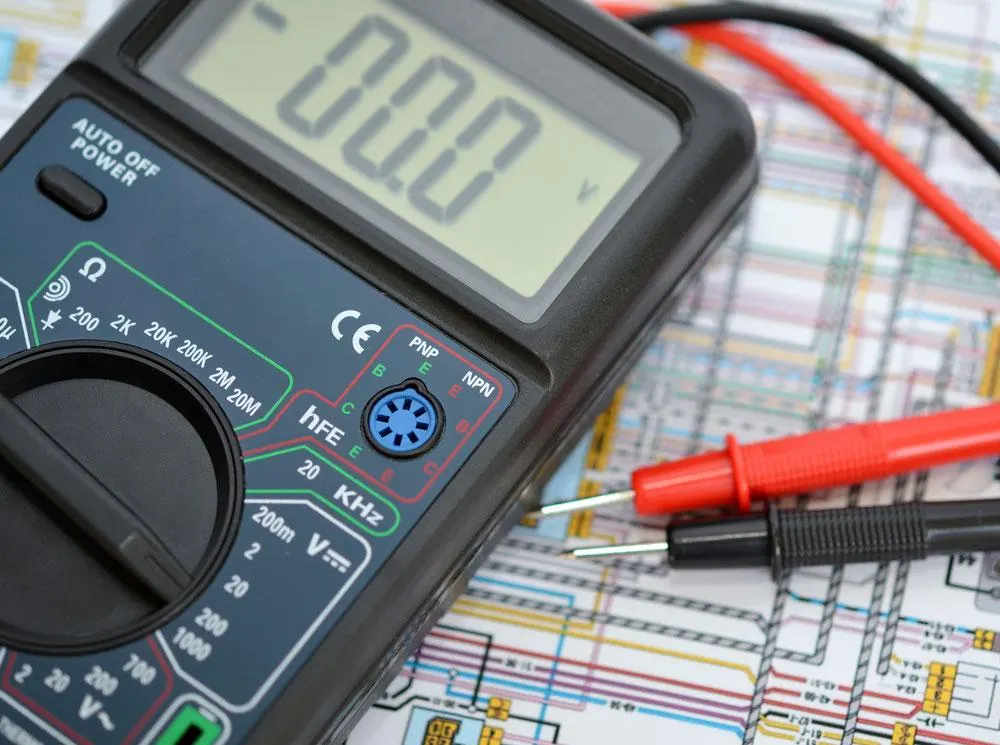

Rysunek 8: Multimetr cyfrowy
Koniecznie należy sprawdzić, czy w Państwa pojeździe znajduje się opornik balastowy na cewce zapłonowej. Pozwoli to uniknąć kosztownych napraw silnika zapłonowego. Zapłon z opornikiem jest również energooszczędny. W wielu późnych modelach pojazdów rezystor jest obecny. Ale możesz chcieć przetestować, czy istnieje.
W dwóch głównych procesach można sprawdzić, czy samochód posiada krytyczny rezystor. Po pierwsze, umieść czerwoną sondę multimetru w trybie DC na cewce. W tym samym czasie uziemić ujemną sondę. Twój multimetr powinien wskazywać 12V niezależnie od tego czy zestaw rezystorów balastowych istnieje czy nie.
Utrzymując powyższe połączenie, uziemić tymczasowo przeciwległy koniec cewki. Wynikiem powinien być spadek napięcia. Załóżmy, że głębokość jest mniejsza niż 9V; obwód zapłonowy na pewno ma blokadę, a jeśli nie, to prawdopodobnie jej nie ma.
Na wszelki wypadek, po sprawdzeniu rezystancji balastowej cewki, odkop negatyw.
Jeśli rezystor balastowy ulegnie awarii, co się stanie?
Rysunek 9: Klucz samochodowy w zamku zapłonowym
W przypadku uszkodzenia rezystora balastowego w układzie zapłonowym samochodu, może dojść do kilku sytuacji. Po pierwsze, samochód może ruszyć i natychmiast zgasnąć, a w niektórych przypadkach może w ogóle nie ruszyć.
Jeśli tak się stanie, zaangażuj profesjonalistę, aby naprawić problem. Ekspert doradzi, czy konieczna jest wymiana rezystora balastowego. Nie próbuj przeskakiwać rezystora, ponieważ robienie tego prawdopodobnie trwale uszkodzi punkty.
Wniosek
Nakreśliliśmy działanie rezystora balastowego i wszystkie krytyczne spostrzeżenia dotyczące tego elementu. I radzimy nigdy nie uruchamiać urządzenia elektronicznego wymagającego rezystora balastowego bez niego.
