Wyprowadzenia 2N2222: parametry, zamienniki i zastosowania

2N2222 to jeden z najbardziej rozpoznawalnych tranzystorów bipolarnych NPN. Spotyka się go w prostych sterownikach LED, układach przełączających, generatorach, małych wzmacniaczach sygnału i obwodach prototypowych. Jego popularność wynika z prostoty, dobrej dostępności i możliwości pracy z prądami większymi niż w wielu małosygnałowych tranzystorach ogólnego przeznaczenia.

W praktyce najważniejsze są dwie rzeczy: poprawne rozpoznanie wyprowadzeń oraz sprawdzenie konkretnej wersji w nocie katalogowej. Oryginalny 2N2222 występował w metalowej obudowie TO-18, natomiast bardzo często używa się też odmian PN2222, P2N2222 lub MPS2222 w obudowie TO-92. Parametry i kolejność wyprowadzeń mogą się między nimi różnić.

W dalszej części znajdziesz uporządkowane informacje o wyprowadzeniach, podstawowych parametrach, zamiennikach i typowych zastosowaniach tranzystora 2N2222.

1. Wprowadzenie do wyprowadzeń tranzystora 2N2222

2N2222 jest bipolarnym tranzystorem złączowym typu NPN. Może pracować jako prosty wzmacniacz albo jako przełącznik: niewielki prąd bazy steruje większym prądem płynącym między kolektorem i emiterem. W układach przełączających tranzystor najczęściej pracuje po stronie masy, czyli jako przełącznik niskostronny dla diody LED, przekaźnika, brzęczyka lub małego silnika.

Schemat wyprowadzeń 2N2222

Źródło: Wikimedia Commons

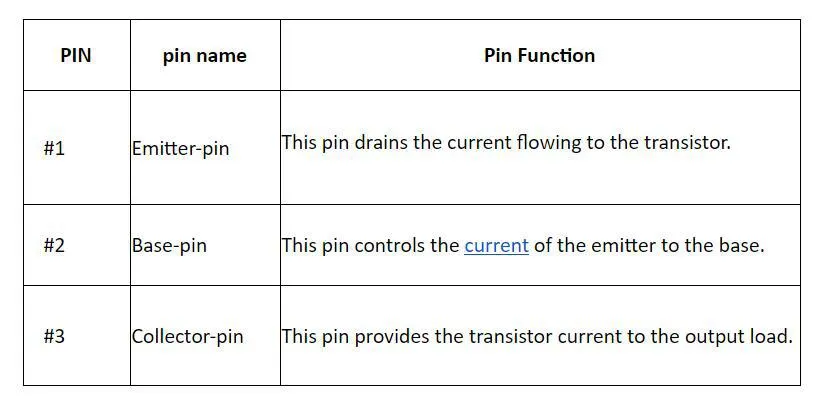

Opis konfiguracji pinów

Tranzystor 2N2222 ma trzy wyprowadzenia: emiter, bazę i kolektor. Emiter zwykle łączy się z potencjałem odniesienia układu, baza otrzymuje sygnał sterujący przez rezystor ograniczający prąd, a kolektor jest połączony z obciążeniem. Przed montażem trzeba jednak sprawdzić rysunek dla konkretnej obudowy, ponieważ TO-18 i TO-92 nie muszą mieć takiej samej kolejności pinów.

Schemat wyprowadzeń 2N2222.

Wyprowadzenia PN2222A, P2N2222A i 2N2222 — porównanie wersji

Dla obudowy TO-92 kolejność w tabeli odczytujemy od lewej do prawej, trzymając tranzystor płaską ścianką do siebie i wyprowadzeniami w dół. Dla metalowej obudowy TO-18 obowiązuje osobny widok od spodu. E oznacza emiter, B — bazę, a C — kolektor.

PN2222A i P2N2222A firmy onsemi mają w TO-92 odwrotną kolejność wyprowadzeń: E–B–C oraz C–B–E. Niemal identyczne oznaczenie nie oznacza identycznego podłączenia. Przed montażem lub wymianą zawsze sprawdź notę katalogową konkretnego oznaczenia i producenta. Także elementy sprzedawane jako „2N2222” w TO-92 przez różnych dostawców mogą mieć różny układ wyprowadzeń.

W odczytaniu symboli i rozpoznaniu obudowy pomoże artykuł o kodowaniu tranzystorów. O zgodności z płytką decyduje jednak rysunek wyprowadzeń w dokumentacji danego elementu.

2. Cechy elektryczne tranzystora 2N2222 NPN

Najważniejsze parametry zależą od producenta i wersji elementu. Poniżej podano wartości katalogowe dla omawianych odmian rodziny 2N2222, z parametrami elektrycznymi według noty onsemi P2N2222A. Każdą wartość należy odczytywać wraz z warunkami jej określenia; nie jest to uniwersalna specyfikacja wszystkich tranzystorów o podobnej nazwie.

Typ tranzystora: NPN, bipolarny tranzystor złączowy ogólnego przeznaczenia, stosowany także w układach przełączających.

Maksymalny ciągły prąd kolektora (IC): 600 mA. Jest to wartość graniczna; w projekcie trzeba również uwzględnić moc strat i warunki odprowadzania ciepła.

Maksymalne napięcie kolektor–emiter przy otwartej bazie (VCEO): 40 V dla 2N2222A / PN2222A / P2N2222A oraz 30 V dla oryginalnego 2N2222.

Dopuszczalne napięcie kolektor–baza (VCBO) należy sprawdzić w nocie konkretnej odmiany.

Dopuszczalne napięcie emiter–baza (VEBO) jest osobnym parametrem granicznym i również wymaga sprawdzenia w dokumentacji.

Stałoprądowe wzmocnienie prądowe (hFE): min. 100, maks. 300 przy IC = 150 mA i VCE = 10 V. Wzmocnienie nie jest stałe: przy IC = 500 mA katalogowe minimum spada do około 40, a przy małym prądzie IC = 0,1 mA wynosi 35. Nie należy więc przyjmować jednej wartości hFE dla całego zakresu pracy.

Napięcie nasycenia kolektor–emiter (VCE(sat)) zależy od prądu kolektora i prądu bazy. Dokładne wartości maksymalne wraz z warunkami katalogowymi zestawiono w osobnej sekcji poniżej.

Częstotliwość graniczna (fT): min. 300 MHz według noty katalogowej. Nie należy utożsamiać jej z częstotliwością przełączania gotowego układu.

Dopuszczalna moc strat (PD): około 625 mW dla TO-92 przy temperaturze otoczenia 25 °C. Metalowa obudowa TO-18 odprowadza ciepło inaczej, dlatego nie należy przenosić na nią bez sprawdzenia danych cieplnych wersji TO-92.

Dopuszczalny zakres temperatury złącza i przechowywania należy odczytać z noty wybranej wersji tranzystora.

Rezystancja termiczna złącze-otoczenie zależy od obudowy, pola miedzi na PCB i sposobu montażu.

Rezystancja termiczna złącze-obudowa również jest parametrem zależnym od konkretnej wersji elementu.

Przy projektowaniu nie należy pracować na samych wartościach maksymalnych. Dla niezawodnego przełączania dobiera się zapas prądu bazy, sprawdza moc strat i uwzględnia temperaturę pracy urządzenia.

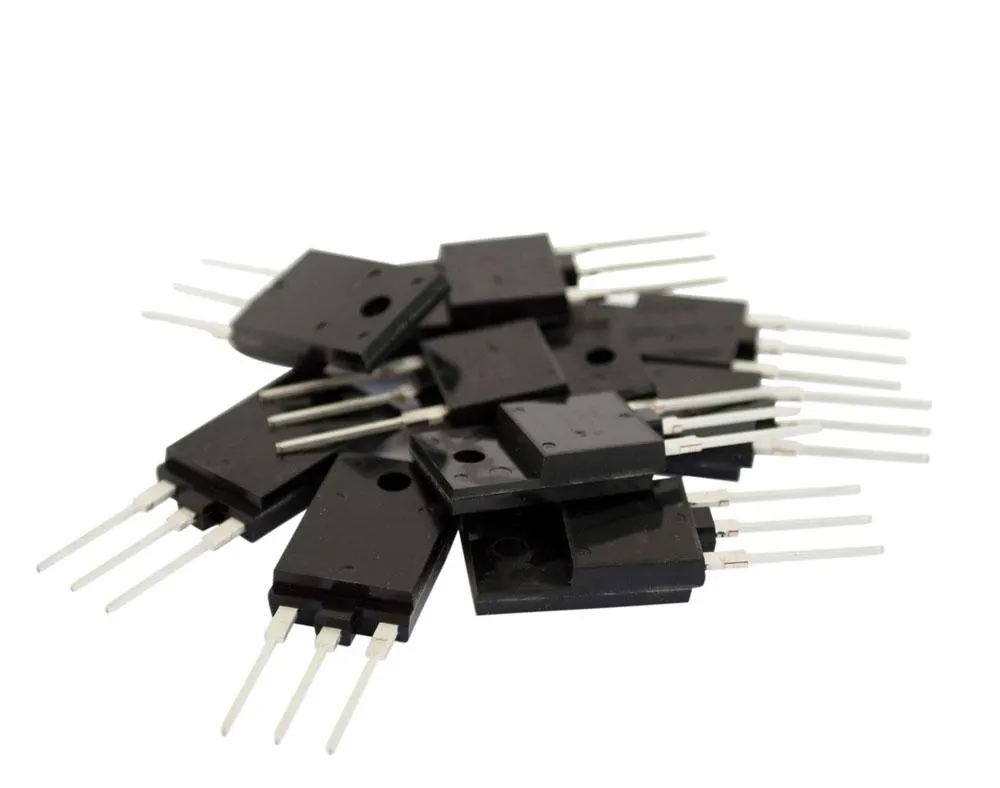

Tranzystory w różnych obudowach.

VCE(sat) i VBE — wartości z noty katalogowej

W nasyceniu między kolektorem a emiterem nadal występuje spadek napięcia. Nota onsemi P2N2222A podaje następujące maksymalne wartości katalogowe VCE(sat):

Są to granice określone dla podanych par prądów, a nie stały spadek napięcia w każdym układzie. Przy innym prądzie bazy nie można automatycznie zakładać takiego samego VCE(sat). Niższy spadek napięcia przy danym prądzie obciążenia oznacza mniejsze straty mocy w przewodzącym tranzystorze.

Napięcie baza–emiter związane z początkiem przewodzenia (VBE) wynosi orientacyjnie około 0,6 V; nie jest to sztywny próg włączenia. W nasyceniu VBE(sat) może dochodzić do około 1,2 V przy IC = 150 mA. Wartość przyjętą do obliczania rezystora bazy trzeba zatem traktować jako założenie projektowe.

3. Alternatywy i odpowiedniki 2N2222

Najbliższymi odpowiednikami są PN2222, PN2222A, P2N2222A, MPS2222A, KSP2222A oraz MMBT2222A w obudowie SMD. W wielu prostych układach można też rozważyć 2N4401, BC337 lub 2N3904, ale nie są to zamienniki jeden do jednego: różnią się dopuszczalnym prądem, mocą, obudową i kolejnością wyprowadzeń.

BC547 bywa używany w podobnych zastosowaniach małosygnałowych, ale ma znacznie mniejszy dopuszczalny prąd kolektora. 2N3906 i 2N2907 są tranzystorami PNP, więc nie zastępują 2N2222 bez zmiany topologii układu. MPSA42 jest tranzystorem wysokonapięciowym o innych ograniczeniach prądowych, dlatego również nie jest prostym odpowiednikiem.

Jeżeli zamieniasz element w gotowym projekcie PCB, sprawdź nie tylko parametry elektryczne, lecz także pinout. Ten sam symbol handlowy w obudowie TO-92 może mieć inną kolejność E-B-C niż tranzystor metalowy TO-18.

Przy porównywaniu tranzystorów przełączających NPN warto również zajrzeć do opisu MMBT3904. To punkt wyjścia do porównania zastosowań i ograniczeń, a nie potwierdzenie, że element można wstawić w miejsce 2N2222 bez sprawdzenia parametrów i obudowy.

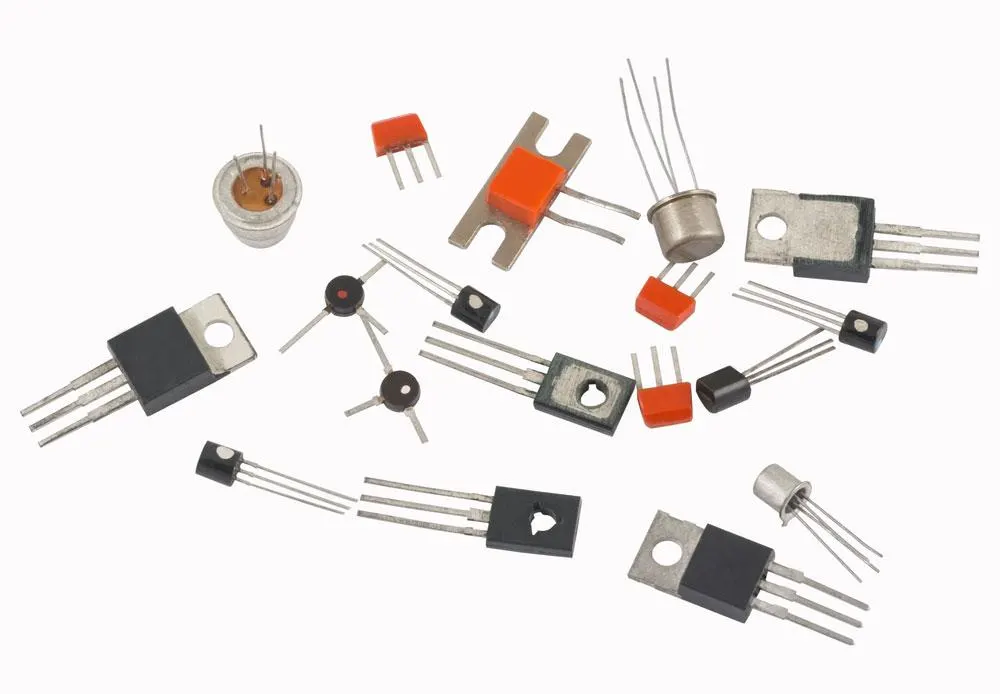

Różne typy tranzystorów.

4. Obudowa 2N2222

Klasyczny 2N2222 i 2N2222A występują w metalowej obudowie TO-18. Jest to mała, cylindryczna obudowa przewlekana z trzema wyprowadzeniami, stosowana w elementach, które wymagają lepszej odporności mechanicznej lub termicznej niż typowe obudowy plastikowe. W produkcji seryjnej częściej spotyka się jednak tańsze wersje plastikowe, takie jak PN2222A w TO-92.

TO-18 było używane także dla innych elementów półprzewodnikowych, na przykład fototranzystorów, fotodiod i niektórych diod LED z oknem optycznym. Dla tranzystora 2N2222 istotne jest jednak to, że metalowa obudowa i znacznik orientacyjny pomagają odczytać wyprowadzenia zgodnie z notą katalogową.

Przykład elementu w obudowie TO-18.

5. Podstawowy przykładowy obwód 2N2222

Najprostszy sposób użycia 2N2222 to przełącznik niskostronny. Obciążenie podłącza się między dodatnie zasilanie a kolektor, emiter do masy, a bazę steruje się przez rezystor z wyjścia mikrokontrolera lub innego układu logicznego. Taki układ pozwala sterować obciążeniem większym niż to, które może bezpośrednio obsłużyć pin sterujący.

Jak obliczyć rezystor bazy — przykład dla logiki 5 V

Załóżmy, że tranzystor ma przełączać obciążenie o prądzie IC = 100 mA, a bazą steruje wyjście logiki 5 V, na przykład pin Arduino. Celem jest praca w nasyceniu. Do obliczeń przyjmujemy VBE = 0,7 V; jest to założenie przykładu, a nie gwarantowane napięcie baza–emiter w każdym punkcie pracy.

RB = (Vster − VBE) / IB, gdzie IB = IC / β_wymuszone. Vster oznacza napięcie wyjścia sterującego, RB — rezystancję rezystora bazy, a β_wymuszone — przyjęty stosunek prądu kolektora do prądu bazy.

Aby uzyskać głębokie nasycenie, przyjmuje się β_wymuszone znacznie mniejsze niż katalogowe hFE, typowo 10–20. Zapewnia to zapas prądu bazy i sprzyja uzyskaniu niskiego VCE(sat). Katalogowe hFE opisuje wzmocnienie w określonych warunkach pracy i nie zastępuje tego założenia przy projektowaniu przełącznika.

Dla β_wymuszone = 20 prąd bazy wynosi:

IB = 100 mA / 20 = 5 mA.

Stąd rezystancja rezystora bazy:

RB = (5 V − 0,7 V) / 5 mA = 4,3 V / 0,005 A = 860 Ω.

W praktyce wybiera się pobliską wartość z szeregu, na przykład 820 Ω lub 1 kΩ. Rezystor 820 Ω zapewni większy prąd bazy niż wynikający z obliczonej rezystancji, a 1 kΩ — mniejszy. Dobór trzeba sprawdzić pod kątem dopuszczalnego obciążenia wyjścia sterującego i wymaganego nasycenia tranzystora.

Mniejszy RB oznacza większy IB, co sprzyja pewniejszemu nasyceniu i niższemu VCE(sat), a więc mniejszym stratom podczas przewodzenia. Zbyt mały rezystor niepotrzebnie obciąża jednak wyjście sterujące. Powyższy rachunek jest przykładem doboru rezystora, nie gwarancją konkretnego VCE(sat): wartości z tabeli katalogowej dotyczą innych par IC i IB.

Obwód sterujący diodą LED z 2N2222

W typowym obwodzie LED anoda diody jest połączona z dodatnim zasilaniem przez rezystor ograniczający prąd, dobrany do napięcia zasilania, spadku napięcia na diodzie i wymaganego prądu. Katoda diody trafia do kolektora tranzystora, emiter do masy, a baza do sygnału sterującego przez rezystor dobrany do prądu obciążenia. Dodatkowy rezystor między bazą i emiterem może utrzymać tranzystor w stanie wyłączenia, gdy wyjście sterujące pozostaje w stanie wysokiej impedancji.

Obwód sterowania diodą LED.

Rezystor w bazie jest obowiązkowy, ponieważ ogranicza prąd pobierany z wyjścia sterującego i chroni złącze baza-emiter. Zbyt mały rezystor może przeciążyć mikrokontroler, a zbyt duży może nie wprowadzić tranzystora w nasycenie przy większym prądzie obciążenia. Także w obwodzie LED warto obliczyć go na podstawie wymaganego prądu kolektora, jak w przykładzie powyżej.

Użycie 2N2222 z Arduino do sterowania silnikiem prądu stałego

2N2222 można wykorzystać z Arduino jako przełącznik małego silnika DC, przekaźnika albo brzęczyka. Emiter łączy się z masą, kolektor z jednym końcem obciążenia, a drugi koniec obciążenia z dodatnim zasilaniem. Masa zasilacza obciążenia musi być wspólna z masą Arduino. Przy obciążeniach indukcyjnych, takich jak silnik lub cewka przekaźnika, równolegle do obciążenia trzeba dodać diodę zabezpieczającą przed przepięciem.

Sterowanie silnikiem DC za pomocą Arduino i tranzystora 2N2222.

6. Zastosowania tranzystora 2N2222 NPN

Po pierwsze, 2N2222 dobrze sprawdza się jako przełącznik dla niewielkich obciążeń: diod LED, przekaźników, brzęczyków, małych silników i cewek.

Po drugie, może pracować jako prosty wzmacniacz małosygnałowy w układach audio, czujnikowych i pomiarowych.

Ponadto stosuje się go w generatorach, prostych inwerterach logicznych, sterownikach PWM oraz układach formowania impulsów.

Może być również jednym z tranzystorów w parze Darlingtona, gdy potrzebne jest większe wzmocnienie prądowe, choć kosztem większego napięcia nasycenia.

7. Często zadawane pytania o 2N2222

Czym jest tranzystor 2N2222?

2N2222 to tranzystor NPN ogólnego przeznaczenia. Służy do wzmacniania niewielkich sygnałów oraz do przełączania obciążeń o umiarkowanym prądzie. W wielu projektach jest wybierany dlatego, że jest tani, łatwo dostępny i dobrze opisany w dokumentacji producentów.

Gdzie stosuje się 2N2222 i jak go podłączyć?

Najczęściej stosuje się go jako przełącznik niskostronny. Obciążenie łączy się z dodatnim zasilaniem i kolektorem, emiter z masą, a bazę z sygnałem sterującym przez rezystor. Mały prąd bazy pozwala wtedy sterować większym prądem kolektora. Przy silnikach, przekaźnikach i innych obciążeniach indukcyjnych należy dodać diodę zabezpieczającą.

Jaka jest różnica między 2N2222 a 2N2222A?

2N2222A jest ulepszoną odmianą tej samej rodziny. W wielu notach katalogowych ma wyższe dopuszczalne napięcia, na przykład Vceo 40 V zamiast 30 V, oraz lepiej określone parametry przełączania. W praktyce oba elementy bywają zamienne w prostych układach, ale ostateczną decyzję trzeba oprzeć na nocie katalogowej i wymaganiach projektu.

7. Podsumowanie

2N2222 pozostaje jednym z podstawowych tranzystorów NPN w elektronice. Ma trzy wyprowadzenia, prostą zasadę działania i wystarczające parametry do wielu zadań przełączających oraz wzmacniających. Najczęstszy błąd przy jego użyciu to założenie, że wszystkie odmiany mają identyczny pinout i identyczne wartości graniczne.

Projektując płytkę z 2N2222 lub jego zamiennikiem, sprawdź konkretną obudowę, dobierz rezystor bazy, oblicz moc strat i zachowaj zapas względem wartości maksymalnych. Pozwoli to uniknąć problemów zarówno w prototypie, jak i podczas późniejszego montażu PCB.

Źródła — noty katalogowe onsemi

• P2N2222A — nota katalogowa onsemi: wyprowadzenia, wartości graniczne i parametry elektryczne wraz z warunkami katalogowymi.
• PN2222A — nota katalogowa onsemi: dokumentacja do sprawdzenia wyprowadzeń i parametrów tej konkretnej odmiany.
