Kondensator Mylar-Różne rodzaje rodzin kondensatorów przechowują energię elektrostatyczną w polu elektrycznym i uwalniają tę energię w razie potrzeby. Pozwalają one na przepływ prądu zmiennego, ale zapobiegają przepływowi prądu stałego, aby uniknąć niebezpiecznych awarii. Jeśli kiedykolwiek zamierzasz zmienić kondensator, przekonasz się, że istnieje kilka rodzajów kondensatorów. Powszechnym typem jest kondensator z folii poliestrowej Mylar, znany z niskiego prądu upływu. Główną różnicą między kondensatorami Mylar a innymi kondensatorami jest to, że używają one poliestru. Poliester jest znany ze swojej wysokiej pojemności na jednostkę objętości.
Tutaj skupimy się na kondensatorach Mylar i tym, co odróżnia je od innych kondensatorów dyskretnych. Czytaj dalej, aby dowiedzieć się więcej!
Co to jest Kondensator Mylar?

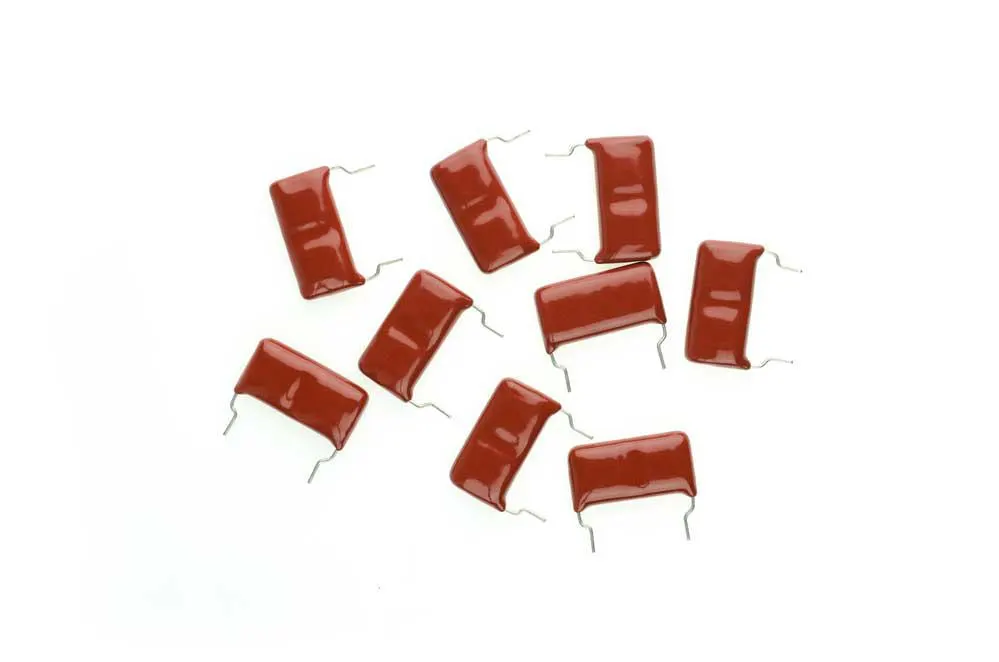

FIg 1: Kondensator Mylar
Kondensator Mylar, znany również jako kondensator poliestrowy, to rodzaj kondensatora foliowego o wysokiej gęstości energii. Wykorzystuje poliester jako stały materiał dielektryczny do przechowywania energii. Może również klasyfikować kondensatory nieelektrolityczne.
Dielektryk poliestrowy ma wysokie właściwości dielektryczne, cechę, która pozwala kondensatorom Mylar być stosunkowo mniejszym niż kondensatory elektrolityczne.
Jego absorpcja dielektryczna wynosi od 0,2% do 0,5%, na ogół podkreślona płytkimi stratami dielektrycznymi. Konwencjonalnym materiałem dielektrycznym stosowanym w kondensatorach poliestrowych jest zwykle politereftalan etylenu, a materiał ten pozwala na uzyskanie niskiego prądu upływu podczas magazynowania energii.
FIg 2: Politereftalan etylenu (poliester) Wzór strukturalny
Jest to rodzaj kondensatora o niesamowitych właściwościach odporności na ciepło i wilgoć (niska absorpcja wilgoci). To czyni go jednym z najlepiej zmetalizowanych kondensatorów foliowych do stosowania w trudnych temperaturach do 125℃.
Może wytrzymać ostre napięcia znamionowe i skoki prądu zmiennego. Robi to, jednocześnie umożliwiając niski prąd upływu i straty rezystancyjne w obwodach rezonansowych. Ma zakres napięć od 50V do 650V.
Kondensatory foliowe poliestrowe nie mają również polaryzacji i można je podłączyć w dowolnym kierunku. Niska właściwość ESR pozwala na stosowanie kondensatorów foliowych mocy jako filtrów w systemach komunikacyjnych i aplikacjach wysokiej częstotliwości.
Cechy Kondensator Mylar
Rys. 3: Kondensator Mylar Polyester Film Capacitor
Poniżej znajduje się kilka cech tych nieelektrolitycznych kondensatorów, które są wykonane z komponentów wysokiej jakości.
Te metalizowane kondensatory filmowe są wykonane z poliestru materiału dielektrycznego (zwany również PET). Materiał ten ma bardzo wysoką wytrzymałość dielektryczną.
Kondensatory Mylar to specjalne kondensatory, które można znaleźć tylko w wersjach ołowianych. Nie można znaleźć tych nieelektrolitycznych kondensatorów w pakietach do montażu powierzchniowego.
W przeciwieństwie do zwykłych kondensatorów foliowych, większość kondensatorów Mylar to kondensatory o wysokiej tolerancji. Ich poziom tolerancji wynosi od 5% do 10%.
Mają stosunkowo niski współczynnik temperaturowy lub zależność temperaturową. Te kondensatory nieelektrolityczne mogą pracować w temperaturze do 125°C bez znacznego skrócenia ich żywotności. Jednak napięcie bardzo się obniża w porównaniu do sytuacji, gdy używamy kondensatorów hybrydowych.
Chociaż nie jest to idealny kondensator, może zapewnić wyjątkowo niski poziom ESR i indukcyjności szeregowej. Jest to jeden z głównych powodów, dla których używa się go w wielu miejscach praktyki, gdzie prąd upływu jest niepożądany.
Kondensatory Mylar są wykonane tak, aby wytrzymać duże chwilowe zmiany napięcia w czasie, czyli prądy przepięciowe. Podobnie jak w przypadku kondensatorów mieszanych, są one używane w obwodach elektrycznych (obwodach prądu zmiennego), aby dostosować się do wyższych prądów szczytowych prądu zmiennego
Kondensator Mylar-Łączenie sworn
Rysunek 4 Pojemności membranowe poliestru
Podobnie jak w przypadku kondensatorów ceramicznych używanych w materiałach ceramicznych i wielu kondensatorów przemysłowych, kondensatory dielektryczne poliestru nie mają żadnej polarności Umożliwiają one przepływ elektryczności w dowolnym kierunku, zachowując minimalną utratę oporu i utratę prądu przeciekającego
Można je podłączyć w dowolnym kierunku w obwodzie prądu zmiennego bez zmniejszania ich oczekiwanej długości życia Ponadto nie zmniejsza to ich reakcji na zmienny prąd szczytowy (elektryczność) w obwodzie prądu zmiennego
Chociaż nie są tak efektywne jak pojemności mieszane, są one używane w panelach eksperymentalnych (płytach prototypowych) i na panelach wydajności Kondensatory membrany poliestrowej są zazwyczaj reprezentowane przez dwie linie i nie mają żadnej polarności
Jaka jest różnica między kondensatorami

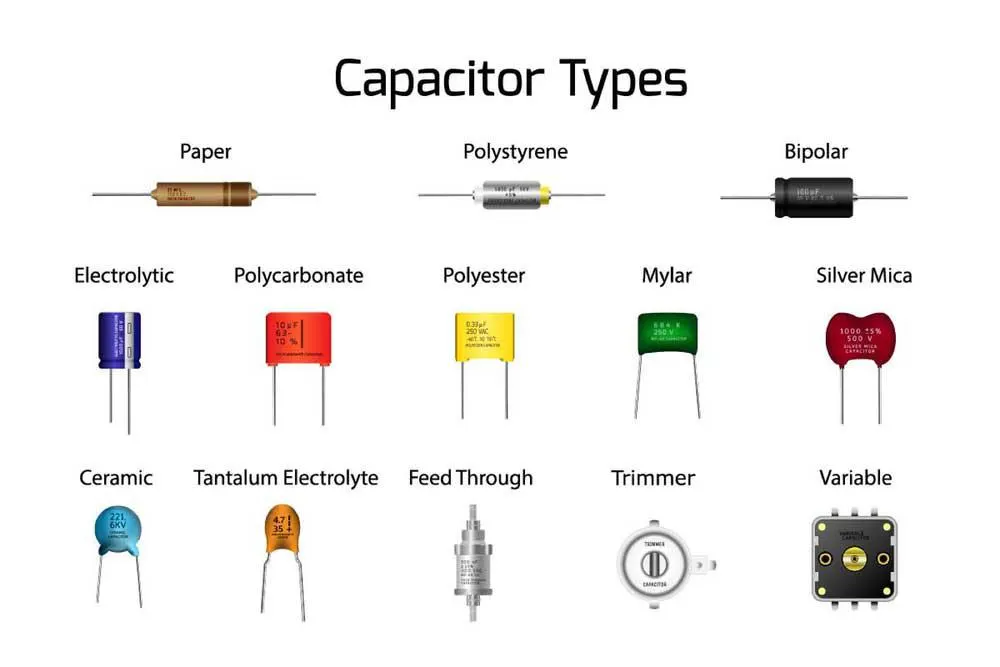

Rysunek 5 Izolowany typ kondensatora
Kondensatory membranowe z politłuszczu znajdują się głównie w kondensatorach folii lub kondensatorach elektrycznych folii i kondensatorach folii metalowej
Zastosowanie warstwy cienkowarstwowej „ zwijania” powoduje problemy z wysokimi rzeczywistymi pojemnościami i rozpraszaniem względem temperatury Ponadto działanie tego metalicznego kondensatora membranowego przy wysokiej częstotliwości poziomowej jest słabe ze względu na jego strukturę
Są one bardzo zależne od częstotliwości w obwodzie zasilania i dlatego nie nadają się do zastosowań o wysokim prądzie zmiennym lub wysokiej częstotliwości
Ze względu na wysoką stałą dielektryczną poliestru problem został rozwiązany przy użyciu poliestru jako nośnika elektrycznego w obwodzie elektrycznym
Kondensator Mylar-Zastosowanie kondensatora membranowego poliestru

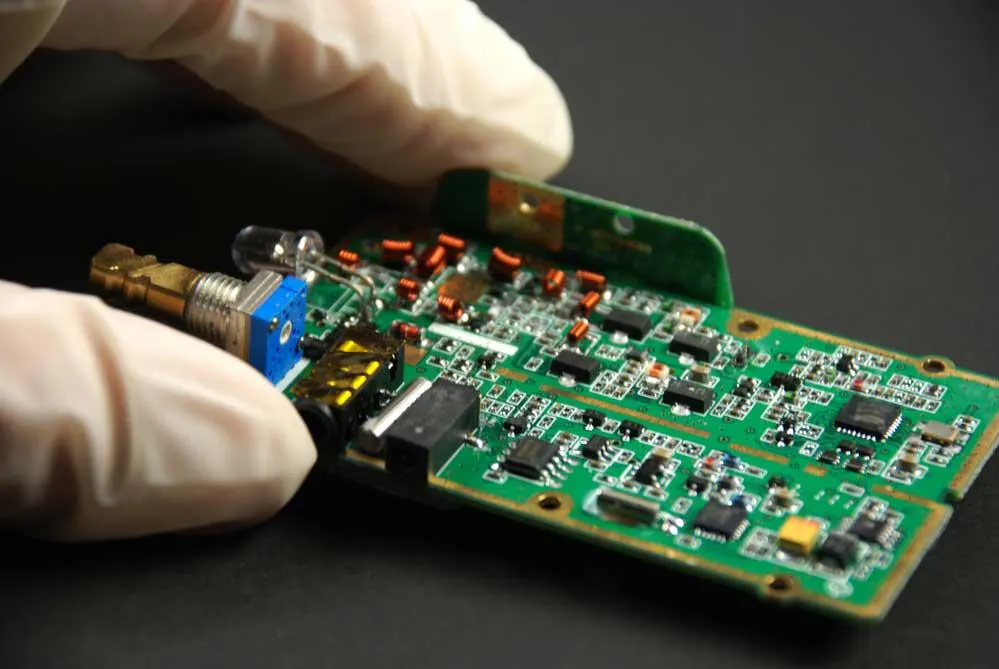

Rysunek 6 Element elektroniczny używany do budowy obwodu
Niektóre z najczęściej występują
Podobnie jak w przypadku kondensatorów membranowych polipropylenu, kondensatory membranowe poliestru są uważane za doskonałe, uniwersalne kondensatory
Nie gwarantuje jednak wysokiej dokładności i tolerancji Można go użyć w obwodzie prądu zmiennego, który zapewnia efektywną kondensator objętościowy
Na koniec
Chociaż kondensatory membranowe poliestru nie są kondensatorami polaryzacyjnymi, różnią się one od innych kondensatorów Jednak te kondensatory mają wysoką wydajność dielektryczną i odporność cieplną Służy również wielu zastosowaniom przemysłowym To nie jest najlepsze, ale warto mieć Jeśli masz jakieś pytania, skontaktuj się z nami na naszej stronie
