MMBT3904 to popularny tranzystor bipolarny NPN małej mocy, przeznaczony do przełączania sygnałów i wzmacniania małych sygnałów. Jest to wersja SMD znanego tranzystora 2N3904 — ma identyczne parametry elektryczne, ale w obudowie do montażu powierzchniowego. Występuje w wersji bezołowiowej, zgodnej z RoHS. W tym artykule omawiamy jego budowę, konfigurację wyprowadzeń, parametry, zastosowania oraz odpowiedniki.
Co to jest MMBT3904?
MMBT3904 to małosygnałowy tranzystor bipolarny złączowy (BJT) typu NPN w obudowie SMD SOT-23. Posiada trzy wyprowadzenia: bazę (B), kolektor (C) i emiter (E). Działa jak sterowany prądem zawór: niewielki prąd bazy steruje znacznie większym prądem płynącym między kolektorem a emiterem. Gdy do bazy nie płynie prąd (baza przy masie względem emitera), tranzystor jest zatkany i nie przewodzi. Po podaniu prądu na bazę przez rezystor ograniczający tranzystor otwiera się i przewodzi między kolektorem a emiterem.
Maksymalny prąd kolektora wynosi 200 mA, dlatego MMBT3904 nie nadaje się do bezpośredniego sterowania obciążeniami pobierającymi więcej. Współczynnik wzmocnienia prądowego (hFE) zawiera się w zakresie około 100–300, zależnie od prądu kolektora. Projektując stopień przełączający, dobierz prąd bazy tak, aby tranzystor pracował w nasyceniu — w praktyce kilka miliamperów dla obciążeń bliskich maksymalnemu prądowi kolektora.
Tranzystor elektroniczny SMD SOT-23

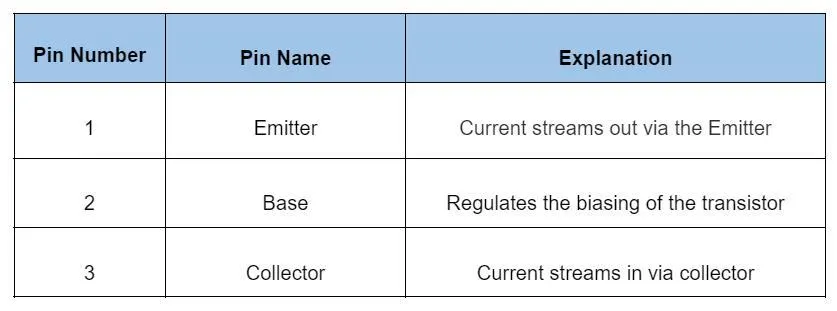

Konfiguracja pinów MMBT3904
Konfiguracja wyprowadzeń (pinout)
W obudowie SOT-23 wyprowadzenia rozmieszczone są następująco (patrząc na stronę z oznaczeniem): pin 1 — baza (B), pin 2 — emiter (E), pin 3 — kolektor (C). Przed projektowaniem płytki zawsze warto zweryfikować rozkład pinów w karcie katalogowej konkretnego producenta, ponieważ oznaczenia i orientacja mogą się różnić.
Parametry i specyfikacja
- Typ: tranzystor bipolarny NPN (BJT), małosygnałowy
- Napięcie kolektor–emiter (VCEO): 40 V (maks.)
- Napięcie kolektor–baza (VCBO): 60 V (maks.)
- Napięcie emiter–baza (VEBO): 6 V (maks.)
- Maksymalny prąd kolektora (IC): 200 mA
- Współczynnik wzmocnienia prądowego (hFE): około 100–300
- Częstotliwość graniczna (fT): 300 MHz
- Maksymalna moc strat: około 350 mW (obudowa SOT-23)
- Obudowa: SOT-23 (SMD), wersja bezołowiowa zgodna z RoHS

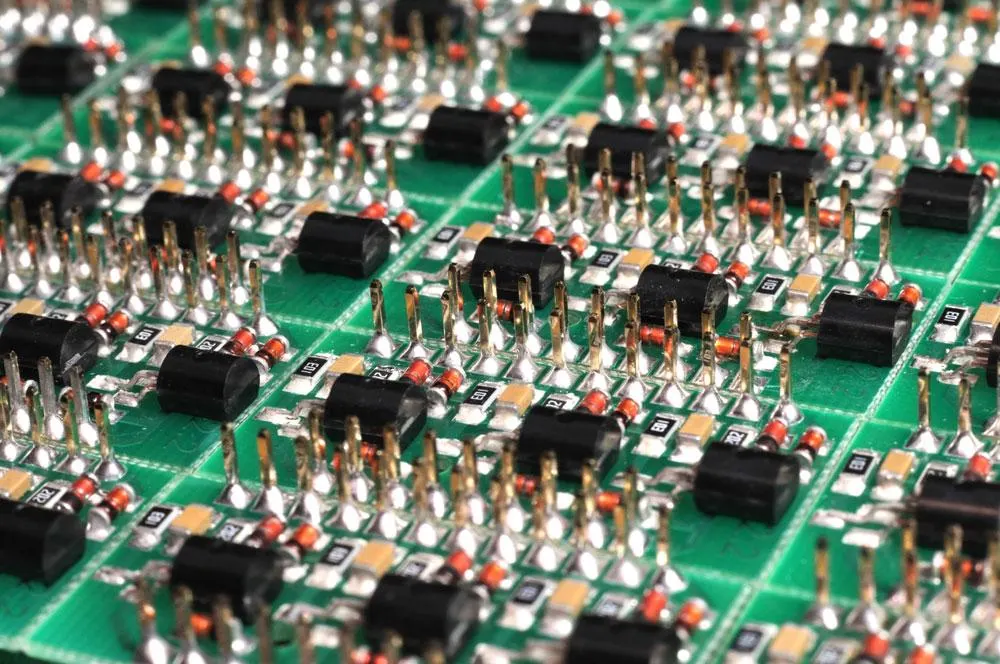

Widok z bliska na płytkę PCB z elementami SMD
Jak używać MMBT3904 jako przełącznika
Najczęstsze zastosowanie tego tranzystora to prosty przełącznik niskostronny (low-side switch) sterowany sygnałem cyfrowym, np. z pinu mikrokontrolera. Obciążenie (dioda LED z rezystorem ograniczającym, mały przekaźnik, brzęczyk) łączymy między dodatnim zasilaniem a kolektorem, emiter podłączamy do masy, a bazę sterujemy przez rezystor ograniczający prąd.
Wartość rezystora bazowego dobiera się tak, aby tranzystor wszedł w nasycenie. Jeśli prąd obciążenia wynosi IC, a minimalne wzmocnienie hFE około 100, to prąd bazy IB powinien być z zapasem większy niż IC / hFE — w praktyce stosuje się współczynnik nasycenia 2–10. Rezystor obliczamy z zależności R = (V_sterujące − 0,7 V) / IB, gdzie 0,7 V to typowy spadek napięcia baza–emiter. Przy sterowaniu z pinu 5 V i prądzie bazy rzędu 1–2 mA typowo stosuje się rezystor 1–2,2 kΩ.
Sterując obciążeniem indukcyjnym, takim jak przekaźnik czy silnik, koniecznie dodaj diodę gaszącą (flyback) równolegle do cewki. Bez niej impuls napięcia powstający przy wyłączeniu może przekroczyć dopuszczalne VCEO i uszkodzić tranzystor.
Zastosowania MMBT3904
- Stopnie przełączające małej mocy — sterowanie diodami LED, małymi przekaźnikami, brzęczykami (z diodą zabezpieczającą dla obciążeń indukcyjnych).
- Wzmacniacze małych sygnałów, np. przedwzmacniacze audio i stopnie buforujące.
- Drivery sygnałowe i konwertery poziomów w układach cyfrowych.
- Generatory, multiwibratory i proste obwody czasowe.
- Powszechnie stosowany w sprzęcie konsumenckim i automatyce ze względu na niski koszt i szeroką dostępność.
Odpowiedniki MMBT3904
Bezpośrednim odpowiednikiem w obudowie przewlekanej (TO-92) jest 2N3904 — ten sam chip, inna obudowa. Komplementarnym tranzystorem PNP o zbliżonych parametrach jest 2N3906 (wersja SMD: MMBT3906), przydatny w stopniach push-pull. Inne zamienniki NPN o podobnym przeznaczeniu to m.in. BC547, BC847 (SMD), 2N2222 oraz 2N4401. Przy doborze zamiennika sprawdź, czy mieści się w wymaganym zakresie napięć, prądu kolektora i wzmocnienia.
Wskazówki montażowe
Obudowa SOT-23 jest niewielka i lekka, dzięki czemu nadaje się do gęsto upakowanych płytek. Przy projektowaniu pól lutowniczych trzymaj się zalecanych wymiarów dla SOT-23, aby zapewnić poprawne formowanie meniska lutowia i mechaniczną wytrzymałość połączenia. Mała obudowa oznacza ograniczone odprowadzanie ciepła — przy pracy blisko maksymalnego prądu kolektora pamiętaj o marginesie mocy strat oraz, jeśli to możliwe, o większym polu miedzi przy padzie kolektora, które pełni rolę radiatora.
MMBT3904 jest tranzystorem wrażliwym na zwykłe przeciążenia, ale nie na wyładowania elektrostatyczne w takim stopniu jak MOSFET-y; mimo to przy montażu ręcznym warto zachować podstawowe zasady ochrony ESD. W produkcji seryjnej element jest dostarczany na taśmie i nadaje się do automatycznego montażu (pick-and-place) oraz lutowania rozpływowego.

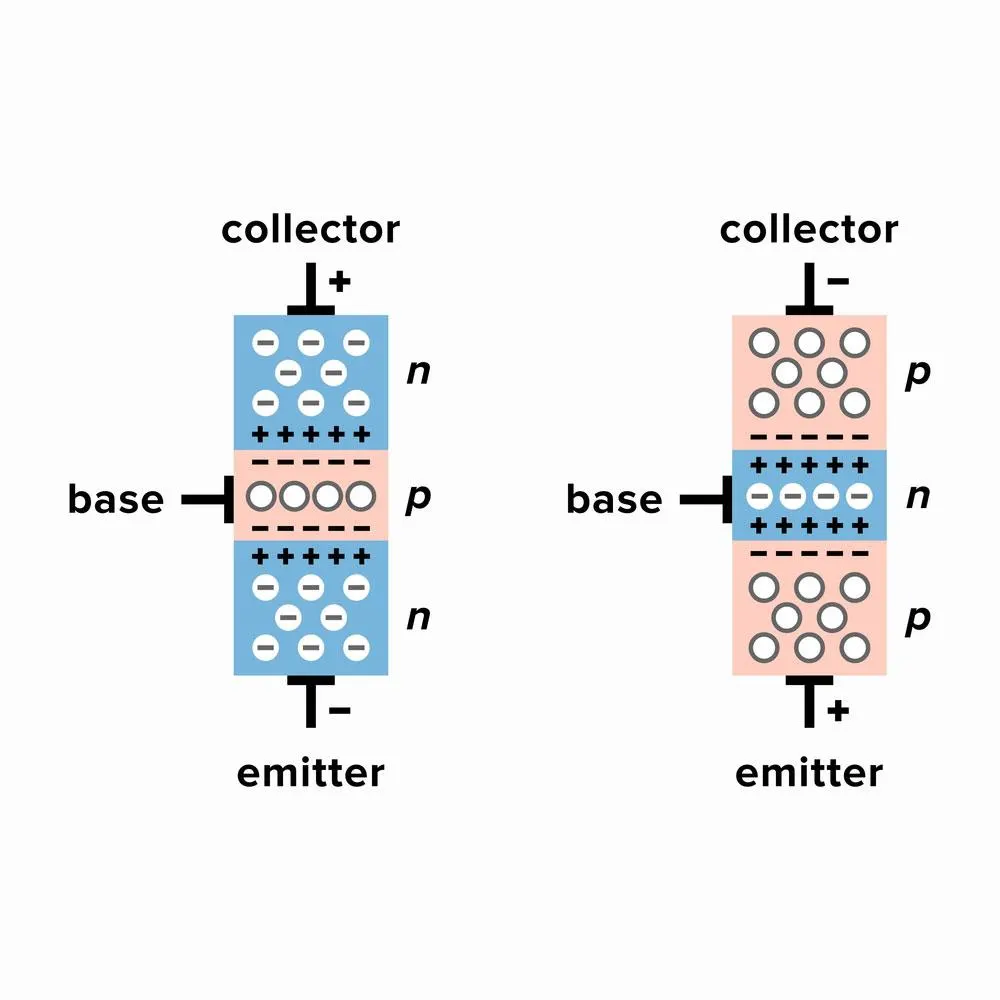

Zasada działania tranzystorów bipolarnych złączowych n-p-n i p-n-p
FAQ
Czym różni się MMBT3904 od 2N3904? To ten sam tranzystor elektrycznie — MMBT3904 jest w obudowie SMD SOT-23, a 2N3904 w przewlekanej TO-92.
Jakie maksymalne obciążenie może sterować? Prąd kolektora nie powinien przekraczać 200 mA; przy większych obciążeniach użyj tranzystora mocy lub MOSFET.
Podsumowanie
MMBT3904 to uniwersalny, tani tranzystor NPN do przełączania i wzmacniania małych sygnałów w obudowie SMD SOT-23. Z prądem kolektora do 200 mA, napięciem VCEO 40 V i wzmocnieniem 100–300 sprawdza się w drobnych stopniach przełączających, driverach LED i wzmacniaczach. Wersje motoryzacyjne bywają kwalifikowane wg AEC-Q101, co dodatkowo zwiększa ich niezawodność.
