O Obwód ładowarki bezprzewodowej, Musieliście zauważyć, jak szybko zmienia się technologia Obecnie prawie każdy na świecie ma telefon komórkowy Wcześniej potrzebowałeś stałego telefonu To już przeszłość Dzięki komórkom można uzyskać bezpośredni dostęp Każdego dnia widzimy postępy w technologii bezprzewodowej Obwód ładowarki bezprzewodowej jest jednym z najnowszych postępów technologicznych który umożliwia ładowanie telefonów bez kabli
Wiesz, jak działa ta innowacja W tym artykule podsumowaliśmy wszystko
1. Urządzenie obwodu ładowarki bezprzewodowej
bezprzewodowe płyty ładowania na smartfonach, ładowarki
Ładowanie bezprzewodowe działa poprzez koncepcję współczucia W związku z tym zasilanie jest podłączane do urządzenia docelowego za pomocą sprzężenia indukcyjnego
Zasada indukcyjności tworzy siłę elektryczną w przewodzie Dzięki elektryczności można również wyczuć siłę elektryczną w pobliskich przewodach Istnieją dwa rodzaje sensorów
Przewodnik poprzeczny
Samodzielne prowadzenie
Korzystając z pierwotnej cewki, można doświadczyć wzajemnego prowadzenia węzłów poprzez generowanie napięcia w drugiej cewce drugorzędnej Aby to osiągnąć, należy umieścić przewodnik prądu przepływowego w pobliżu drugiego przewodnika Po ustawieniu takiego układu w pierwotnej cewce występuje wiązanie strumienia magnetycznego Ten strumień magnetyczny wytwarza napięcie w drugorzędnej cewce W związku z tym będzie można zaimplementować sprzężenie indukcyjne między dwoma przewodnikami
2. Projektowanie obwodów ładowarki bezprzewodowej

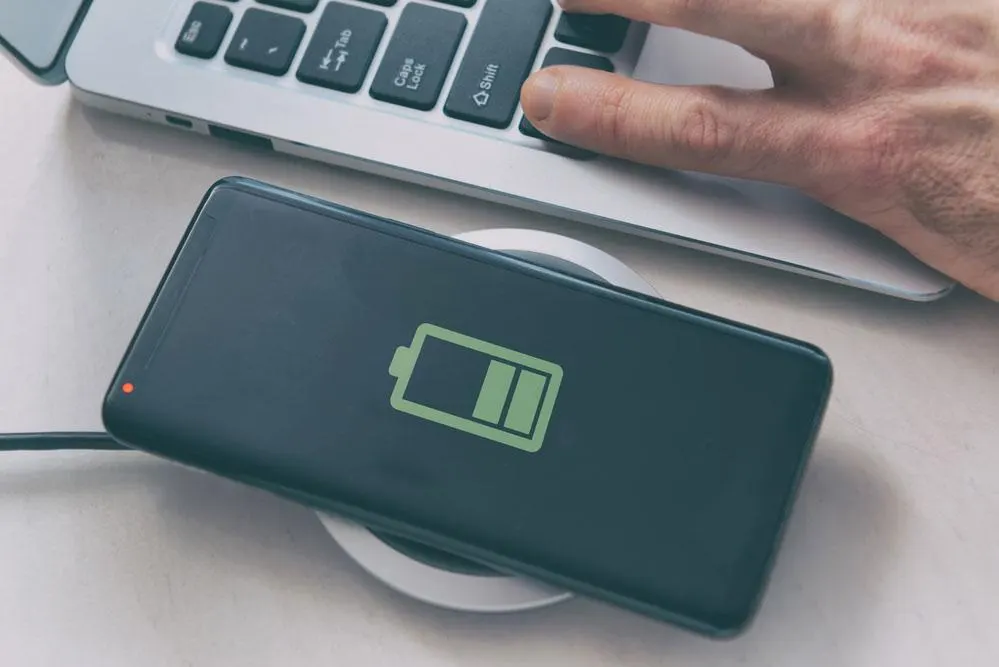

bezprzewodowe ładowanie smartfonów
Technologia ładowania bezprzewodowego działa przy użyciu prostych obwodów Najważniejsze komponenty wymagane do ustawienia obwodu to transformatory, kondensatory, rezystory, diody, mierniki prędkości i zwojy miedziane
Konfiguracja bezprzewodowej transmisji zasilania wymaga utworzenia dwóch obwodów
Przewód nadajnika
Po pierwsze, potrzebny jest obwód emisyjny Jest to źródło zasilania, które wywołuje bezprzewodową transmisję elektryczną Najważniejszymi składnikami są źródła prądu stałego, cewki emisyjne i obwody oscylacyjne Obwód oscylatora składa się z N-kanałowych MOSFETS i 4148 diod
Po wprowadzeniu napięcia wejściowego do oscylatora prąd przepływa przez skrajne cewki i tranzystory Kiedy tak się stanie, wykrywa się przepływ napięcia w bramie tranzystora Kiedy następny tranzystor zostanie wyłączony, jeden z tranzystorów otworzy się Można obliczyć częstotliwość pracy obwodu nadajnika za pomocą formuły f = 1 [2 PI (LC] W tym przypadku L jest indukcyjnością, a C jest kondensatorem

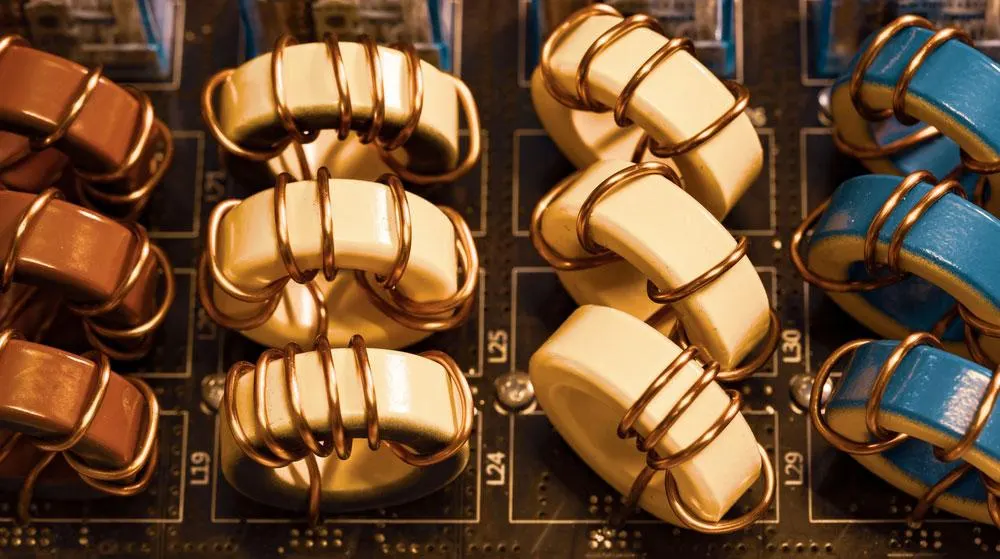

Kategoria: Pierścienie miedziane
Elektryczny obwód odbiornika
Po drugie, potrzebny jest obwód odbiornika Obwód składa się z obwodu prostownika, regulatora i zwoju odbiorczego Aby wykryć transmisję prądu, umieść obwód odbiornika w pewnej odległości od czujnika Powoduje to przepływ prądu zmiennego przez cewkę Ten prąd nie jest jeszcze dostępny dla rozwiązań zasilania bezprzewodowego Trzeba użyć obwodu prostowniczego, aby przeprowadzić recyrkulację Ten obwód ma diodę i kondensator Następnie należy użyć regulatora, który reguluje prąd zmienny na prąd stały 5V Teraz można podłączyć gniazdo zasilania regulatora do akumulatora w przypadku bezprzewodowych rozwiązań zasilania.
3. Obwód bezprzewodowej ładowarki Zalety

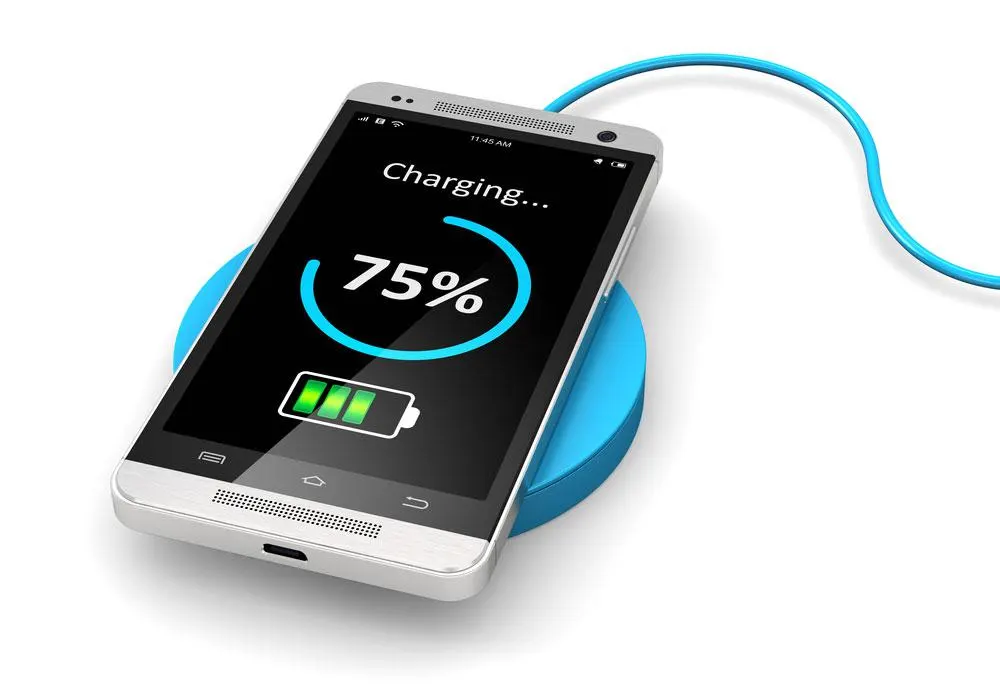

Bezprzewodowa ładowarka i smartfon
Istnieje kilka plusów projektów zasilania bezprzewodowego, zwłaszcza jeśli uzyskasz właściwe połączenie. Poniżej przedstawiono kilka zalet:
Bezprzewodowe połączenie. Nie musisz się martwić o noszenie kabla wszędzie, gdzie idziesz.
Oferuje ci uniwersalną kompatybilność. Możesz użyć płytki obwodu bezprzewodowej ładowarki Qi do ładowania szerokiej gamy urządzeń.
Gwarantuje bezpieczne połączenia. Ponieważ nie potrzebujesz przewodu, istnieje ograniczone ryzyko korozji. Ponadto, unikasz ryzyka usterek elektrycznych, które są synonimem wadliwych kabli do ładowania.
Zapewnia trwałość. Nie musisz ciągle podłączać i odłączać urządzeń. W związku z tym, nie będziesz miał łzy i zużycie w gniazdach ładowania urządzenia.
Koniec z przegrzewaniem się telefonu. Natychmiast po pełnym naładowaniu Twojego urządzenia, ładowarka bezprzewodowa wyłączy się. W ten sposób nie będzie się przegrzewać.
Ładowanie telefonu za pomocą kabla
Jest łatwiejsza w użyciu i montażu niż kabel z wtyczką. Wystarczy, że położysz telefon na podkładce, a on natychmiast zacznie się ładować. Montaż jej jest również prosty.
Biorąc pod uwagę te zalety, istnieje kilka sposobów, w jakie można wykorzystać bezprzewodowy pas do ładowania. Po pierwsze, można go używać do ładowania różnych urządzeń, takich jak baterie telefonów komórkowych i zestawy słuchawkowe Bluetooth. Można również zastosować standard ładowania bezprzewodowego na platformach takich jak samochodowe systemy ładowania. Wreszcie, dziedzina medycyny może również korzystać z tej technologii.
4. Ograniczenia obwodu
Smartfon na niskim poziomie baterii
Jesteś również ustawiony na spotkanie z pewnymi ograniczeniami podczas korzystania z bezprzewodowego pasa ładowania. Niektóre z nich obejmują:
Doświadczysz pewnych strat mocy podczas procesu wzajemnej indukcji. Jest to nieuniknione, ponieważ, w przeciwieństwie do systemu kablowego, nie można osiągnąć pełnego transferu mocy. Dlatego też, możesz nie naładować w pełni swoich telefonów komórkowych, jak podczas korzystania z ładowarki kablowej.
Jesteś również ograniczony do przesyłania energii na krótkich dystansach. Długi kabel oznacza, że można ładować telefon niekoniecznie będąc w pobliżu ładowarki. Jednak w przypadku standardu ładowania bezprzewodowego musisz zmodyfikować obwód, aby to ułatwić.
5. Im większa specyfikacja cewki w obwodzie ładowarki bezprzewodowej, tym lepiej?

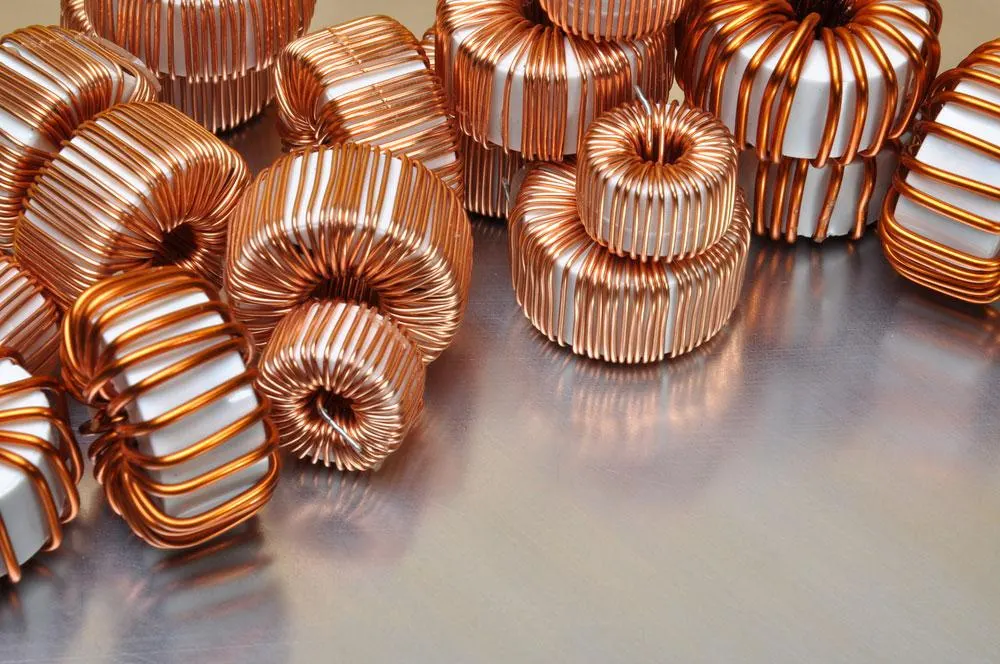

Rysunek 8: Elektryczne cewki miedziane
Im większa cewka, której używasz, tym lepiej. Pomoże Ci to rozwiązać problem siły zasilania.
Z większym obwodu cewki ładowarki, będzie zwiększenie pojemności. Zapewni to, że częstotliwość rezonansowa nadajnika obwodu bezprzewodowej ładowarki do telefonów komórkowych pasuje do odbiornika. W rezultacie, będziesz indukować wyższy prąd elektryczny. Oznacza to, że masz więcej dostawy mocy podczas rzeczywistej fazy transferu mocy.
Dlatego należy wziąć pod uwagę rozmiar cewki podczas projektowania technologii bezprzewodowych. Jeśli używasz większych lub wielu cewek, transfer ładunku będzie niewątpliwie wyższy. Podobnie, mniejsza cewka oznacza, że masz mniejszą moc. Oznacza to, że musisz nadawać na krótką odległość. Dlatego pomocne byłoby wprowadzenie dodatkowych ulepszeń do konsorcjum mocy bezprzewodowej, aby zwiększyć moc wyjściową.
Wniosek
W skrócie, przyszłość to ładowanie bezprzewodowe. Nie można po prostu zignorować technologii ładowania bezprzewodowego, ponieważ są one bardzo skuteczne. Wszystko, czego potrzebujesz, to zabezpieczyć się płytką obwodu cewki bezprzewodowej ładowarki. Jest to również stosunkowo proste. Po prostu skonsultuj się z nami, aby dowiedzieć się więcej na temat ładowarki Jesteśmy gotowi zapewnić wszystkie potrzebne systemy ładowania bezprzewodowego
